Я сделал новую (третью) винтовку из пейнтбольных комплектующих. Начальная идея заключалась в максимальном использовании готовых узлов от маркеров - редукторов, ударников и УСМ.
Краткая история: 1998-99 - Первая на базе ИЖ-60 и маркера на СО2.
2004
- Вторая с пейнтбольным редуктором, электрической ручкой от маркера,
стальной ствольной коробкой из 4-х частей и резиком из нержавейки. Калибр сначала 4,5, потом 5,5(JSB - 285 мс). Прозвана в тире на Аптекарском - ГИПЕРБОЛОИДОМ. Несколько раз подвергалась модернизации и облегчению. Веса неимоверного - порядка 10 кг!!!!!.
Этим летом решил сделать облегченную версию Гиперболоида.
И вот закончились несколько месяцев черчения и 3 недели махания напильником!
Ствольная коробка из дюраля - 4 части. Корпус клапана, направляющая затвора, затвор, рельс ударника. Конструкция, как у предыдущей, с клиновым затвором (Air Arms ProTarget). Клин точился вручную, напильником и шкуркой. Клапан конусный, запирается на полиэтиленовую втулку от петель для стеклянных дверец. На предыдущей винтовке простояла все это время без нареканий. В качестве ударно-спускового механизма "кусок" маркера Tippmann A5 (дюраль)с электрической рукояткой (соленоид бьет по шепталу). Рукоятка и задняя крышка крепятся на родные маркерные пины, и снимаются за пару секунд. Задняя крышка маркера - пластик, пришлось делать усилитель крепления приклада (черная втулка на заднике маркера). Щель между маркером и ствольной коробкой - результат моего игнорирования поговорки: 7 раз отмерь, 1 помой. Дудка LW 605 мм, с чоком, cal 5,5, Д16 мм. Новый резик из трубы Д16Т 38х3 с пробками на резьбе, 500 мм. Редуктор ACI Buldog 1 от предыдущей винтовки, 120 атм. Приклад от М4, раздвижной, съемный.
Работа напильником заключалась не только в вытачивании клина, но и в исправлении косяка фрезеровщика, опустившего ось ствола и резика на 1мм. Пришлось стачивать затвор и заднюю направляющую.

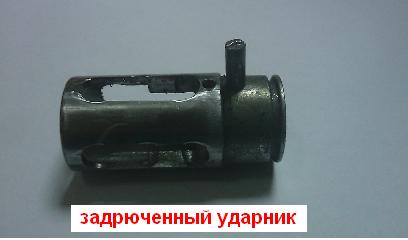

Со штатным ударником и пружиной скорость получилась 255мс, с усиленной
пружиной 270. Поэтому начались танцы с облегчением ударника. В нем были
высверлены и выпилены продольные окна (дрелью и бормашинкой), и
проточен на станке внутренний диаметр на 2мм. Учитывая, что весь
ударник оказался каленым, узнал от токаря много интересного о своих
родственниках, и родственниках ударника.
На сегодняшний день скорость JSB 5,5 1,18 гр. - 288 мыс. Вес 4 кг.
Еще конечно предстоит облагородить внешний вид. Покрыть все черным аноксом. Убрать щели (думаю пластиковые накладки).
