а зачем такие сложности в накачке? я с тех пор как погнул, поменял и поставил латунную манжету и не качал больше 6 раз по-моему -дюже тяжело. манжету даже делать не надо такую. делаем цилиндр латунный или бронзовый (там какой-то сплав лучше не трогать, ибо какая-то там электропара получается, я в этом не силен, сбацал из того, что было) и прикручиваем сразу к стержню. т.е. вместо держателя манжеты и самоей манжеты теперь одна деталь плоская с проточкой под прокладку рублеву. ну и накопителю нос срезаем до плоскости это радикально сократит количество качков и уберет паразитные объемы. я бы нарисовал все красиво из фотографий, да фотожоп лег, а планшет на работе
pgst 22-11-2008 13:20
Запланированное свершилось... при установке модера(чертёж для Крыса1377 но с резьбой 12х1.25) радовался около 500 выстрелов. Пук и всё, шипение из неплотностей перепуска в два-три раза громче! при накачке отвалился модер с куском пластиковой резьбы. Огрызок выкручен из модера и приклеен на место. Грохот жуткий- к тишине быстро привыкаеш! Неделю не стрелял а вааще стреляю много и ежедневно. Сегодня привезут от токаря втулку-крепления модера на карабин. Пластиковую восьмёрку рассверливаем до 13мм..., втулку надеваем на ствол с подрезкой по длине пластикового фальш ствола. Ставим модернизированную восьмёрку на место .
Volmir 25-11-2008 12:02
quote:при установке модера(чертёж для Крыса1377 но с резьбой 12х1.25)
Извините за вопрос. А нельзя ли выложить чертеж, принципиальную схему или фото в разобранном состоянии модера? Или хотя бы скажите, какой тип модера вы использовали (объем камер, кол-во перегородок)? У самого ЗОС, хочу к нему модер приделать.
pgst 25-11-2008 21:45
Дык писал же "(чертёж для Крыса1377 но с резьбой 12х1.25)"Из ветки форума про 1377.Делал себе две штуки но с разной резьбой.

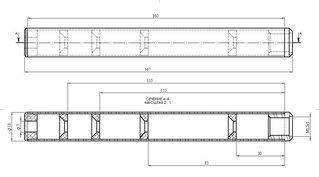

Это чертёж для 1377. Второй модер для Инновы такой же но посадочная резьба 12х1.25 .И ещё токарь выточил пару лишних перегородок, вот я и вставил ещё одну в самую большую камеру модера. А распорки между ними делал из полосок ПЭТ бутылки. Резал полоски на глаз 15-25мм по ширине ,сворачивал кольцом вставлял кольцо-перегородку-кольцо-пер... И так до заполнения модера! Кстати трубку для модера лучше брать От газовой стойки крышки багажника авто. На свалках автосервисов их кучи, любых диаметров. У меня из стоек от ВАЗ 2104- диаметром 22мм. Токаря за изготовление длинной тонкостенной трубы много дерут. А со своей трубкой мне два модера обошлись 80гр.
Volmir 26-11-2008 16:51
Спасибо. Попробую сделать себе такой тоже. Да, тонкостенную трубу точить - хлопот куча и денег
Caragus 16-12-2008 16:39
KorrupZioner, а есть уже готовые образцы по данной схеме? как бы паразитный обьем действительно уходит. но не увеличит ли данная модификация усилие качка? просто для меня стоит вопрос сейчас делать так или не делать, пока винтарь не собран.
KorrupZioner 19-12-2008 12:01
имеется в виду с накопителем с усеченным носом? да,есть. так тюнились ягды Демьянов (airtuning.ru).
Caragus 19-12-2008 14:14
с плоским носом и латунным поршнем
Caragus 19-12-2008 15:29
а статья по тюнингу ягда есть?(не та что на аирганлиб) там чтото говорилось о проточке штока клапана и герметизации...
печкин 20-12-2008 10:07
гы. Мужуки у каво есь взрыв-схема зоси? Ну или сцылкой что ли киньтесь ко ли не жалко Фууух! докурил тему... добавлю чуток к выше написанной просьбе, нужна взрыв схема накопителя. сцылка каторая тут есь у мене не аткрывается....
KorrupZioner 22-12-2008 02:54
Caragus, на компе уже и нету ее я очень давно ее писал, чтобы она сохранилась. накопитель разобрать две минуты, собрать тоже сложностей не составит.
Caragus 22-12-2008 12:01
KorrupZioner, а на словах не трудно будет?
про накопитель +1))
KorrupZioner 23-12-2008 02:07
я немного не понимаю чего тюнить-то хотите? вобще винтовку? мм..
герметизировать затвор3 -обязательно (два колечка ставил),дабы воздух не выходил в пулеприемное окно, ну куда вы пулю кладете. в сторону стрелка то бишь. герметезировать утечки из накопителя5 обратно по штоку4 - тоже обязательно. при большом давлении сифонит там ого-го как! герметезировать утечки между затвором и накопителем (поставил там цифру 8 ),т.е. ту шахту, которая соединяет выход из накопителя и затворную группу (на рисунке "воздух идет в ствол" желтым цветом) - достаточно коварное место, ведь каждый раз запихивая накопитель на его место, вы срезаете кусочки прокладок на накопителе острыми краями насоса и матерясь начинаете заново. плюс, если прокладка мелкая между ствольной коробкой и накопителем будет пропускать, то вы получите достаточно большой мертвый объем,куда при выстреле будет уходить ваш драгоценный воздух под давлением. улучшить насосную группу. красным обозначены прокладки, серым -детали ,которые необходимо герметизировать, желтым -воздух, синим - внутренние очертание накопителя. 2 - пуля 6 манжета насоса. манжету сделать металлической с прокладкой круговой. когда вы герметезируете насос, у вас появится две головных боли: первая - риск погнуть рычаг при накачивании, зато открывать насос с каждым качком не будет сложнее. вторая проблема - вода, которая скапливается в накопителе. ее будет МНОГО! я не шучу, можно будет выливать по полкубика
его (накопитель), кстати, можно ощутимо увеличить, утоньшив колодец, в котором сиди запорный шарик, но это повлечет за собой необходимость больше качать, что быстро надоедает. я вернул примерно к тому же объему, укрепив внутри шайбу, чтоб объем занимала примерно такой как срезал. итого - больше пяти качков делать не надо. мм..вот и все в моем случае еще был заменен ствол, но это не от хорошей жизни. аа.. да, коробка может лопнуть. либо от усилия, которая подает рычаг, чтоб загнать порцию воздуха под ТАКИМ давлением внутрь накопителя, либо в момент выстрела, от давления, которое благодаря общей превосходной герметизации без ощутимых потерь подается по пластику в ствол так как я качал всегда, держась за коробку, а не приклад, то у меня произошло все в момент выстрела. она просто лопнула над стволом. ДОЗИРУЙТЕ мощность
Caragus 23-12-2008 10:40
огромное спасибо))) ушел за напильником и зажигалками)))
Kline_Kinder 28-12-2008 02:02
quote:Originally posted by РiРчС+РеРёР_: гы. Мужуки у каво есь взрыв-схема зоси? Ну или сцылкой что ли киньтесь ко ли не жалко Фууух! докурил тему... добавлю чуток к выше написанной просьбе, нужна взрыв схема накопителя. сцылка каторая тут есь у мене не аткрывается....
может подойдет эта?
печкин 01-01-2009 02:09
quote:Originally posted by Caragus: огромное спасибо))) ушел за напильником
Фсё пипец зоське......
MetkiY 02-01-2009 04:37
quote: KorrupZioner
а какие коле4ка? где их взять? Ты просто ставил коле4ка или то4ил затвор?если да , так скинь плиз 4ертеж
MetkiY 03-01-2009 13:52
КАК ДОСТАТЬ ЗАТВОР? ОТКРУТИЛ ЭТОТ ВИНТ 4ТО ФИКСИРУЕТ РЫ4АЖОК .... КОВЫРЯЛ КОВЫРЯЛ ТАК И НЕ ОТКОВЫРЯЛ (((
TracerBullet 03-01-2009 17:41
2MetkiY
MetkiY 04-01-2009 12:33
quote: TracerBullet
Большое спасиба! к сожалению обнаружил эту сылку после того как сам уже разобрался. Сна4ала делал все так как по сылке, но после первой , неуда4ной попытки вытащить пружинку решил 4то она не вытаскивается ну и прекинул как не прикольно будит фиксатор с обоех сторон пальцами "ласкать". Назрел другой вопрос: - в переделаном досылатели диаметр не увели4евали? только дополнительную резинку? ты просто скидывал фотку доработаного досылателя какой там диаметр? по4ему одна резинка? достато4но?https://forum.guns.ru/forummessage/96/288698-6.html
