Источник : МР-512

Konstantin_E
16-12-2007 17:52

quote:
фото етого надулника в разобранном виде.

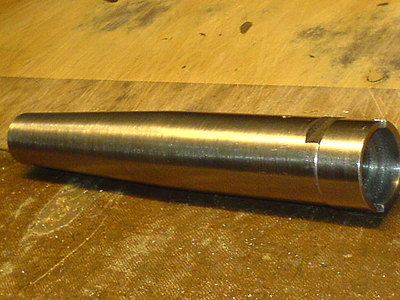

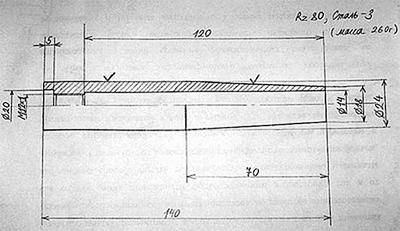

Пожалуйста. Надульник изготовлен по этому чертежу, который взят по ссылке с первого сообщения. (Спасибо Гному)

click for enlarge 557 X 322 25.3 Kb picture

click for enlarge 640 X 480 70.4 Kb picture

click for enlarge 640 X 480 77.2 Kb picture

click for enlarge 640 X 480 96.7 Kb picture

click for enlarge 640 X 480 75.9 Kb picture

Konstantin_E
16-12-2007 18:08

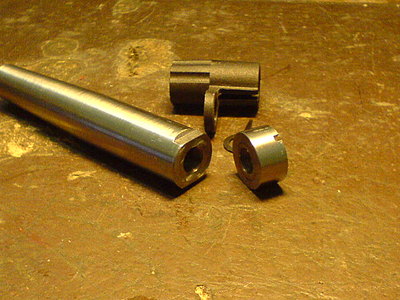

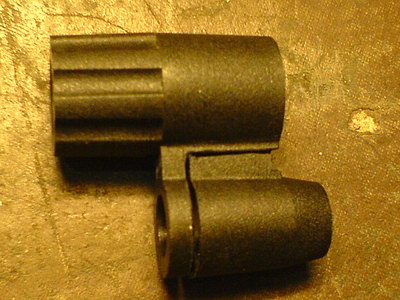

То есть, что я сделал. Взял надульник и разрезал его. Получилось две части. Собственно надульник и маленькая его часть которая стала гайкой. Немного не угадал, когда отрезал лишнее от намушника, в результате он немного весит в воздухе над уровнем надульника, чревато обломом. А в целом получилось использовать надульник и родные прицельные устройства.

MPSnaiper
16-12-2007 18:23

Прикольно. Завтра забиру у токаря надулник, оптика недавно накрылась, буду также надулник под открытый пристраивать.

IzhSniper
16-12-2007 18:54

Блин вообще беда,сейчас пытался пристрелять ВОМЗ, что бы попасть в десятку пришлось выкрутить практически полностью ручки поправок как по горизонтали так и по вертикали(((. Ладно по вертикали ещё нестрашно,а вот по горизонтали...,что делать даже не знаю(,я так думаю для начала соосность колец надо проверить а если не поможет то придется ствол нимного подгибать я так понимаю?.Просто когда пытался переделать казенник видно чуть чуть но загнул ствол вправо,а на растоянии это чуть чуть мне и сказалось....

Gin
16-12-2007 19:33

IzhSniper, можно под прицел сделать подкладочку, желательно жесткую иначе попадать будете невсегда. это лучше чем гнуть ствол

Lesha_641
16-12-2007 20:58

согласен, просто у многих(в т.ч. и у меня) такая беда, а ствол гнуть самое распоследнее дело

IzhSniper
16-12-2007 22:30

quote:
Originally posted by Gin:
IzhSniper, можно под прицел сделать подкладочку, желательно жесткую иначе попадать будете невсегда. это лучше чем гнуть ствол

Это мой первый нормальный прицел и я что то непонял по вертикали понятно куда прокладку подложить,а вот по горизонтали я что то непонял, прямо в кольца что ли сбоку?

Konstantin_E
17-12-2007 12:13

quote:
прямо в кольца что ли сбоку?

Ну да. Тонкую прокладочку между ластохвостом и "зубом" кольца. Но только со стороны неподвижного зуба.

Alex_1979
17-12-2007 07:48

quote:
планки на вднх павильён ?1 и в сокольниках тц русское раздолье на первом этаже стоит 750руб

quote:
планку видел в перуне на динамо на прошлой неделе

quote:
На арбате напротив дома книги есть планки и в зените в сокольниках...

Конечно спасибо за наводку, но я не в Москве

Phobos
17-12-2007 09:24

разрешите вопрос.
купил манжету от петручи, вставил,а когда опять (почти сразу) доставал поршень,он был без манжеты. она осталась в самом начале цилиндра. из-за чего так может быть? может подождать надо,чтобы она постояла в цилиндре?

с уважением phobos

gnom
17-12-2007 11:41

quote:
Originally posted by Gin:
IzhSniper, можно под прицел сделать подкладочку, желательно жесткую иначе попадать будете невсегда. это лучше чем гнуть ствол

Какраз наоборот, гнуть ствол в этом случае самое правильное(если был изогнут) Я так под оптический центр прицела выводил.

gnom
17-12-2007 11:42

quote:
Originally posted by Phobos:
разрешите вопрос.
купил манжету от петручи, вставил,а когда опять (почти сразу) доставал поршень,он был без манжеты. она осталась в самом начале цилиндра. из-за чего так может быть? может подождать надо,чтобы она постояла в цилиндре?
с уважением phobos

Скорее плохо одел, Петрухина манжета сидит плотнее родной.

Phobos
17-12-2007 14:32

2 gnom
не,надел нормально,помойму её можно либо надеть либо ненадеть. одел её очень легко. да и чтобы не заметить ровно надел или нет,надо быть слепым,а у меня зрение +1.

gnom
17-12-2007 14:56

А грибок нормальный на поршне? У кого покупал? Может тебе гамовская манжета досталась?

jaan
17-12-2007 16:52

по моим наблюдениям Пертухину манжету после одевания на поршень надо покрутить, повращять и убедиться что она нормально осела по грибку.
тоже по началу сваливалась, потом допёр что к чему.

MPSnaiper
17-12-2007 18:37

Konstantin E, чем резали надулник? Непостродала при етом резба? Прицел фиксируетса нормально? Взял севодня у токаря надулник, мне кажетса, што разрезав его и зделав как на фотке, прицел будет сдвигатса.

Phobos
17-12-2007 23:27

винт мой. куплен примерно в 2001. манжету заказывал в airgun.org.
крутил,прилагал усилие (небольшое) чтобы снять,потом прижимал.
а клея если добавить?

gnom
17-12-2007 23:29

Ниразу не было подобных проблем, Петрухина манжета садится плотнее родной...

Konstantin_E
18-12-2007 12:43

MPSnaiper, ничего с резьбой не случилось. Отрезал лобзиком по металлу, т.к. ножевку опять не нашел

Ну и лобзик дает более тонкий пропил. Хотя всего там резьбы на 15мм, по чертежу, так что можно и ножевкой. Отмерь так, чтоб на "гайку" пошло 5мм резьбы, а на остальное что останется(минус ширина разреза). Корпус мушки отчерти так, чтоб она потом лягла с натягом на надульник, будет уверенее держаться. Я немного это не учел и появился просвет. Лучше потом примерять по месту и снять лишнее напильником. Сначала накручиваешь надульник, потом примеряй и отрезай корпус мушки. Держаться все будет нормально, ведь "гайка" хорошо прижмет корпус мушки к самому надульнику. Как вариант, можно еше сделать саму мушку из более толстого листа металла, примерно 1,5-2,0мм. и не использовать намушник, но мне показалось что мой способ симпатичнее, и все же н6ичего острого не торчит наб концом ствола. А, кстати, если токарь близко, то попроси его отрезать часть надульника тонким отрезным резцом, шириной около 2мм. Самому не надо будет пилить ножевкой, а останется только снять шлицы под гаечный ключ.
