Stalker21, а хез что за рули - у меня куча всякого барахла по баночкам валяется - на память не вспомнил. На гамы вроде не похожи. Попробую еще и дробью поплеваться.
VagusSPb, в общем-то пара дней прошла, согласен, но пока второй пест собирать не готов - надо еще ласту посадить на первый, дабы можно было поставить нормальный коллиматор. Но фотосборку на примере корнета - гарантирую. Да и не сам у станков стою - не все делают вот прямо как хочется.
Jr8 28-06-2011 12:16
quote:Originally posted by Stalker21: Че за пули как называются?
турецкие в красно-черных банках, написано Oztay стоят 50-60р банка 250шт
spiritt69 29-06-2011 12:04
quote:Originally posted by padrikus: Производство китов - не проблема, проблема в монтаже - ибо чтоб спрятать капиляр, пришлось вырезать канал в рамке пистолета, плюс пайка - не все захотят заморачиваться.
Ну как бы десяток страждущих точно наберётся Я бы тоже стал одним из таких, но, к сожалению, уже месяца 2 не могу пойти отстрелять свой девайс после замены ствола... Да чего уж там говорить - мне его даже просто подержать-повертеть в руках некогда. Обидно блин - такой солидный агрегат получился, а валяется в стальном кейсе без дела...
quote:Originally posted by padrikus: Пара дней и отфотаю тех процесс сборки на примере корнета. Станет многое понятно.
Хоть бы на это глянуть - погреть немного душу
ТРА-ТА-ТА 29-06-2011 20:41

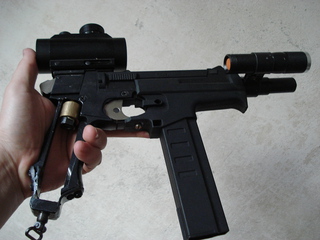

а вот мой аппарат.ствол от 53м,испарительная камера,коллиматор
ридик 29-06-2011 20:53

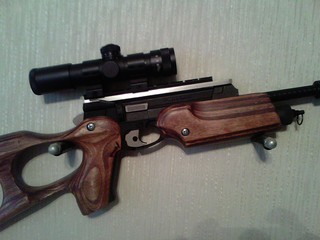

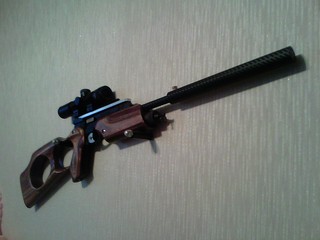

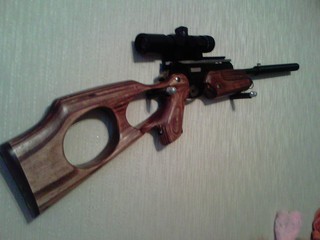

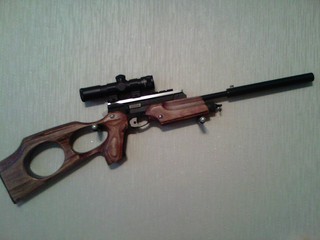

А вот мой. Делал не я, аппарат не новый вот старенькая темка изготовителя.
ТРА-ТА-ТА 29-06-2011 21:19
классный ружо.метких выстрелов
spiritt69 01-07-2011 22:17
quote:Originally posted by ридик: А вот мой.
Работа Ветеринара - шедевр из коллекции таковых на Ганзе Я многократно любовался этим аппаратом и в глубине души хотел сделать такой же Но стрелять из винтовок не умею - доказано неоднократно Поэтому оставил свой девайс в комплектации "пистолет"
quote:Originally posted by ТРА-ТА-ТА: а вот мой аппарат.ствол от 53м,испарительная камера,коллиматор
Солидно Но рукоять однозначно должна быть - и внешность портится и стрелять некомфортно. Но в общем и целом - однозначно хороший аппарат
Stalker21 02-07-2011 20:48
quote:Originally posted by ридик: А вот мой. Делал не я, аппарат не новый вот старенькая темка изготовителя.
Нравится мне тоже ваш агрегат Как кучность/ мощность устраивают наверно ?
ридик 02-07-2011 22:19
quote:Originally posted by Stalker21: Как кучность/ мощность устраивают наверно ?
Дачет не довелось проверить купил а пострелять не удается так для красоты на стене висит, Да него весела чиза на аватаре видно
spiritt69 02-07-2011 23:14
quote:Originally posted by ридик: Да него весела чиза на аватаре видно
Блин, я думал это Ветеринаровский 651 и висит
ридик 02-07-2011 23:46

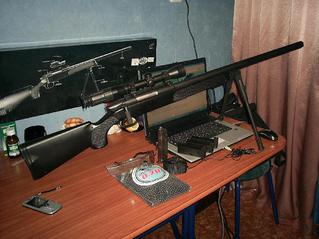

Вот что повидала эта стенка (не в тему темы )
padrikus 03-07-2011 23:51
Итак, начнем фотосборку - за раз не стану, ибо еще не все сделано для чисто сборки.

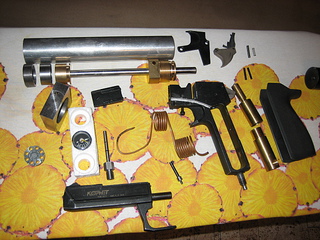

Вот весь комплект -

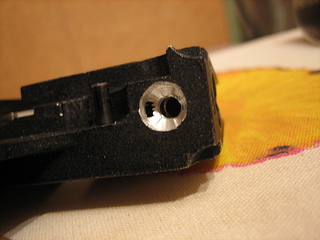

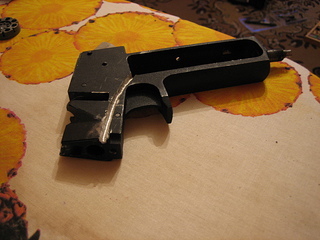

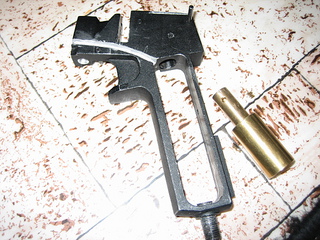

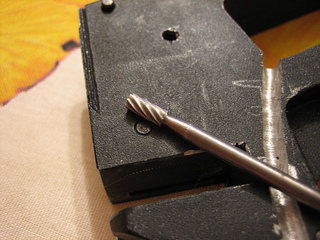

Начнем с коробки. Работы по ней - рассверлить перепуск, установить винт поджима ствола, пропилить паз для скрытия трубки капиляра. Выфрезеровка паза произведена буром из набора гравера по наиболее логичному маршруту. Со стороны ствола вход надо разогнать побольше - для посадки метса пайки. Делаться финишно будет при установке пробки задней и накопителя.
padrikus 04-07-2011 12:00

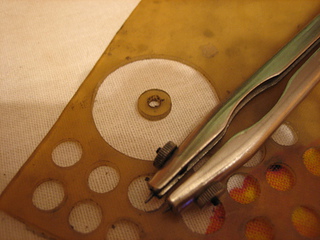

Далее, изготовим прокладку ствола.
Я это делал из полиуретана толщиной 2 мм при помощи нехитрых приспособ - балеринки или как там правильно её (давно не чертил вручную) и отверстие выплавлял нагретым хвостовиком сверла диаметром 4,8 мм. Теперь пару слов о винте поджима ствола - он там нужен весьма формально, ибо как показала практика при наличии в резервуаре давления более 50 атм - сдвинуть ствол даже при помощи выколотки из латуни и молотка грамм в 200 - не так просто - поэтому его функция не дать стволу сильно выдвинуть уплотнительное кольцо из полиуретана в сторону барабана, что приведет к некомфортной работе УСМ (чрезмерное усилие на спусковом крючке)
на фото прокладка еще не "прожжена" на нужный диаметр.
ZZton 04-07-2011 18:00
quote:Originally posted by padrikus: Вот весь комплект
на этом фото задняя пробка надета задом наперед? зы:полиуретан можно не прожигать,а вставив трубочку от антенны в дрель прорезать
padrikus 04-07-2011 18:13
Ну да, задняя пробка одета наоборот - поздно было уже)))))))) Можно и так - но у меня антенна только на машине есть - снимать долго.
Вечером еще фотки.
padrikus 05-07-2011 22:34
Так, продолжим фотоотчет, так-скать - с пылу с жару.

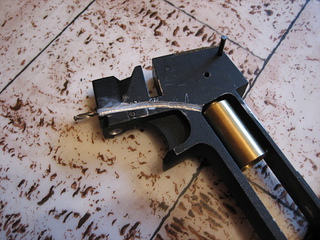

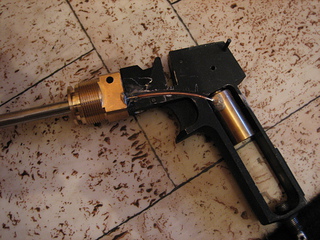

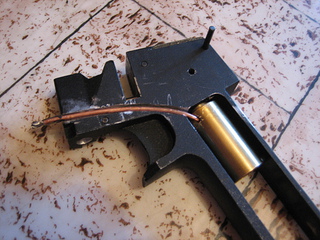

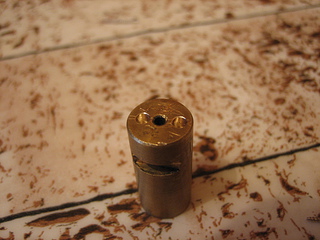

Подготовка к сборке системы - спайка капиляра в накопитель и заднюю пробку. 1. Подготовка тела клапана - т.к. сборка будет производиться через верхнюю часть - то место, которое закрыто курком, то в клапане для возможности закрутить его на накопитель делаем отверстия - я делал 2,5 мм в диаметре. 2. Предварительно собираем клапан и часть накопителя и центрируем в рамке пистолета. 3. Сверлим в накопителе отверстие под капиляр. 4.Собираем предварительно заднюю пробку, накопитель с корпусом клапана в рамку пистолета, удобно все это центрировать стволом. 5. Производим предварительную пайку капиляра. 6. Извлекаем пробку и накопитель и производим окончательную пайку - лучше все сделать наверняка - давление ошибок не прощает и опрессовка заставит переделать халтуру - я в первый раз наепся с этим. 7. В районе задней пробки довоим рамку пистолета напильником или чем удобно, дабы было место под пайку.
Ну далее фоты.
Gaydamak 06-07-2011 10:06
Малёха вопрос. Получается, что вся лайба держится на капилярке и винте фиксации (поджима) ствола? И что за металический брусок с дыркой рядом с манометром на общем фото?
padrikus 06-07-2011 10:53
Брусок - кондуктор, для сверления отверстий под штифты передней пробки. Вся лайба ( ) - да, на этом. В варианте неторопливой сборки все получается довольно качественно, стабилно. Ну на собранном варианте пока даже намеков на какой-либо шат нету. Так а что куда может уходить тут?...просто думаю, если фиксировать что-либо дополнительно, то что?
ZZton 06-07-2011 18:23
quote:Originally posted by padrikus: сли фиксировать что-либо дополнительно, то что
на главном фото снизу торчит на коробке винт поджима ствола?
