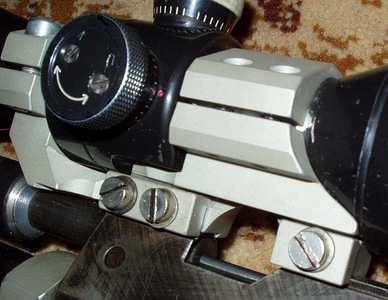

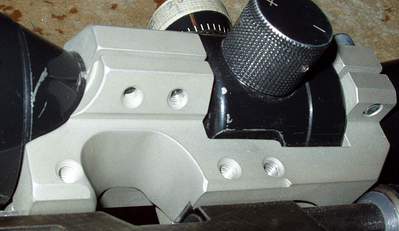

Прошу прошения у всех, что поднял топик. Просто добрался до цифровика, заснял моноблок. Нормально поставить прицел на иж60-целая проблема, поэтому пришлось моноблок делать.
Всё сделал на токарном, с вертикальным суппортом, сoостность оси
прицела и ластхвоста контролировал индикатором с помощью полуметрового
цилиндра диаметром 30мм(вместо прицела). Хотелось поставить прицел
пониже и подальше, поэтому, пришлось некоторые места делать не по
силуэту прицела, а по его профилю.
Материал Д16т, внешняя поверхность пескоструена. Винтов м5 под шестигранный ключ пока нет .
Кайнын 17-10-2006 15:01
quote:Originally posted by SergeyZ: Нормально поставить прицел на иж60-целая проблема, поэтому пришлось моноблок делать.
Материал Д16т, внешняя поверхность пескоструена. Винтов м5 под шестигранный ключ пока нет .
просто удивительно, такие возможности по производсту - и винтов нет. :-) ================ вчера весь город обегал, плашек три восьмых дюйма достать не мог. Нету. Нет! А трамвай собираются пускать. ================
а трамв.. тьфу, моноблок - у тебя отличный получился..
pam 17-10-2006 20:57
SergeyZ писал: "Всё сделал на токарном, с вертикальным суппортом". Интересно, что за токарный такой? Можно по подробнее?
С уважением
SergeyZ 19-10-2006 14:27
quote:Originally posted by pam: SergeyZ писал: "Всё сделал на токарном, с вертикальным суппортом". Интересно, что за токарный такой? Можно по подробнее?
С уважением
Обычный
токарный Т135В. На нём уже третий моноблок делаю, первые два вообще в
резцедержателе. В резцедержателе выставлял по индикатору оправку D=30мм и
т.д. Фрезеровать на токарном занимает много времени, поэтому он должен
стоять по месту жительства, иначе ничего не получится. Вот фото первого моноблока:
pam 28-10-2006 04:37
Ты бы поместил фото своего станка в момент фрезерования. Очень интересно.
