quote:Изначально написано кактус1972: мож кто чертежики-картиночки сохранил
Тут до 450 странице люди походу на ХP были, на стационарном. Далее наверное на VISTA перешли... От куда сохран?
кактус1972 17-04-2020 19:12
quote:Originally posted by Иван Смирнов: От куда сохран?
Да по разному тут.Непонятно как то.Более старые фотки в темах есть.а более свежие не сохраняются.радикалы всякие свои сервера или чего там,от старых фот освобождают,соответственно и тут пропадают
Инженер ААК 18-04-2020 19:19
Делал, но ничего кроме этого видео не осталось.
Делалось всё на коленке по месту. Корпус пневмомагазина обтачивался, чтобы влез в магазин ПММ на необходимую глубину. Голова магазина тоже обтачивалась, чтобы максимально сохранить корпус магазина ПММ, при сборке голова и пневмомагазин не смещаются ни вверх ни вниз. Крышка с поджимным винтом имеет два наваренных зуба, которые заходят в соответствующие пазы в корпусе пневмомагазина. При затяжке поджимного винта, происходит расклинивание крышки в передней части и зубами в вырезах. Магазин ПММ пришлось немного внутри подшарожить в месте выштамповок, чтобы баллон правильно центрировался.
Изобразил схематично, кто с руками и головой, поймет.
P.S. Нужен магазин на широкую рамку. Если у кого завалялся, приобрету, т.к. свои всё пораспродавал, а нашелся убитый жизнью 654-й без магазина.
кактус1972 18-04-2020 23:19
quote:Originally posted by Инженер ААК: Делал, но ничего кроме этого видео не осталось
Спасибо за помощь.увы,но доступа к сварке нет.Буду делать окошко для баллончика сбоку,так для меня проще.Если не секрет,почему Вы такой вариант сделали?почему не сбоку?
Инженер ААК 19-04-2020 07:12
quote:Изначально написано кактус1972: Спасибо за помощь.увы,но доступа к сварке нет.Буду делать окошко для баллончика сбоку,так для меня проще.Если не секрет,почему Вы такой вариант сделали?почему не сбоку?
Делал и сбоку окно на другом магазине, так же работал. Тогда хотелось испробовать различные конструкции. С боковой загрузкой баллона делать проще и конструкция надёжнее, а с нижней загрузкой красивее что-ли.
Иван Смирнов 19-04-2020 09:01
quote:Изначально написано Инженер ААК:
с нижней загрузкой красивее что-ли.
Согласен на все 100! Если баллончик свободно помешается в корпусе магазина пмм, пилить его с боку рука не поднимется.
кактус1972 19-04-2020 10:38
quote:Originally posted by Инженер ААК: Делал и сбоку окно на другом магазине, так же работал. Тогда хотелось испробовать различные конструкции. С боковой загрузкой баллона делать проще и конструкция надёжнее, а с нижней загрузкой красивее что-ли
И снова спасибо за ответ.В первую очередь и интересует надёжность.Для начала с боковой запилю на 20ю серию для пробы.а на ПММ буду уже думать про красоту.А ещё вопросик.Для нижней загрузки Вы родной корпус пневмо магазина пилили,или внутрянка с нуля делалась?с уважением
кактус1972 19-04-2020 10:45
quote:Originally posted by Иван Смирнов: Согласен на все 100! Если баллончик свободно помешается в корпусе магазина пмм, пилить его с боку рука не поднимется.
Да я не против красоты.Просто чот боюсь пневмокорпус запороть,да и со сваркой беда (
Инженер ААК 19-04-2020 17:27
quote:Изначально написано кактус1972: ...А ещё вопросик.Для нижней загрузки Вы родной корпус пневмо магазина пилили,или внутрянка с нуля делалась?с уважением
Да, пилил родной, пневматический, чтобы он заходил на необходимую глубину и пилил голову, чтобы она вошла на необходимую глубину, в итоге буртик на голове не даёт подниматься магазину ПММ вверх, а утолщение пневмомагазина не даёт опускаться вниз. Магазин ПММ оказывается зажат между головой и корпусом пневмомагазина после их затяжки обтюратором. Губки магазина ПММ удалил минимально, только отогнутые внутрь края. И ещё для того, чтобы пятка магазина ПММ становилась без щели от рамки, я немного подварил зуб магазина, в итоге магазин поднялся выше и щель убралась. Да, ещё не совсем уверен (давно это было и магазинов много было), но может и укорачивал длину пневмомагазина с последующей сваркой. На 32-й серии точно на всех, а на широких не помню.
кактус1972 19-04-2020 17:52
quote:Originally posted by Инженер ААК: Да, пилил родной
Благодарю за развернутый ответ.Теперь понятно куда двигаться.
Инженер ААК 19-04-2020 18:38
Пожалуйста. С Уважением, Сергей.
synthetix 20-04-2020 13:45

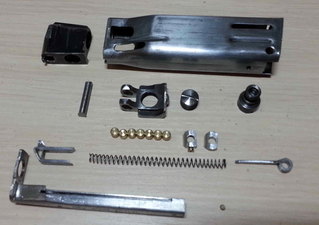

выточил прокладку для казенника из латуни, вроде прикольнее чем из фторопласта получилось
Иван Смирнов 20-04-2020 16:41
quote:Изначально написано synthetix: выточил прокладку для казенника из латуни, вроде прикольнее чем из фторопласта получилось
На что фиксируется? На клей?
synthetix 22-04-2020 12:01
quote: На что фиксируется? На клей?
на автомобильный герметик, но оно там и само достаточно плотно держится, а когда магазин вставлен, еще и им прижимается к казеннику. Бежать ей некуда)
Losevoi 30-04-2020 11:40

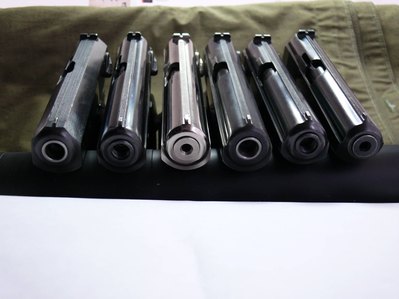

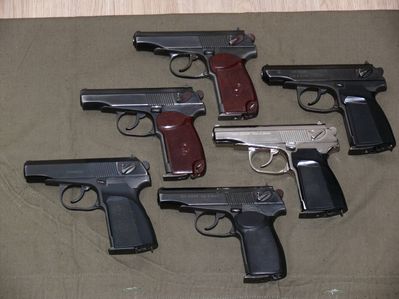

"Ну в этот раз точно последний!" _ _
Иван Смирнов 30-04-2020 18:09
Шикарная коллекция! 98 года вообще зачетный!
Losevoi 30-04-2020 18:27
quote:Изначально написано Иван Смирнов: Шикарная коллекция! 98 года вообще зачетный!
Спасибо! Самый верхний кстати тоже 98-й, но попал в водоворот повального тюнинга "под ПМ" в 2006 году. Они на пару с 99-м (тоже затюненый) и начали эту тему _ ЗЫ Что за мода была номера замазывать..
VeschiiOleg 18-05-2020 01:35
quote:Изначально написано Temniu+: Господа, есть отличный затвор ПММ, но вот нюанс-при передёргивании, его подклинивает в заднем положении, и пока курок не дожмёшь, чем либо до щелчка не снимешь его. Я знаю, что причина в излишне сферезерованном гребне затвора, который не может продавить курок до состояния взвода... Что придумать-наварить?
Проблема подклинивания в вырезе в курке, затвор должен скользить по курку до самого конца, не проваливаясь в вырез. Посмотрите как выглядит курок боевого ПМ. Поэтому надо либо восстановить правую стенку этого выреза, либо сменить курок (с доработками длины ударника).
T.A.88 21-05-2020 22:19

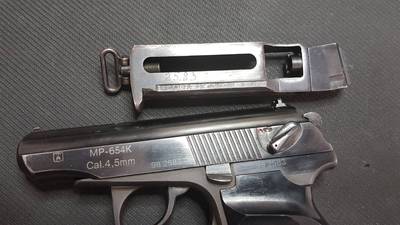

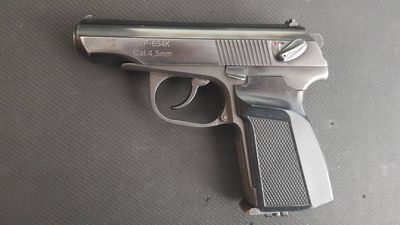

Приветствую Ганзовцы,давно меня тут не было,достался мне вот такой экземплярчик...
BoMbeR00 25-05-2020 13:12
quote:Изначально написано кактус1972: Доброго времени камрады.Ни у кого не завалялся чертежик корпуса магазина на широкую рамку.Хочу интеграшку сделать.Никак найти не могу.Или ссылью бросьте.с уважением
