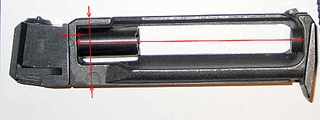

Привет народ, если не сложно проставьте размеры указанные стрелками и еще ширину и длинну пятки
UZ Mergan 19-09-2010 22:55
Вот держите. А ваш где?
UZ Mergan 19-09-2010 22:59
Ширина 23,3мм. Длина 33,3
lomaster 19-09-2010 23:11
quote:Originally posted by UZ Mergan: Вот держите. А ваш где?
Спасибо огромное, мой благополучно юзается сыном, а я вот рисованием занялся
lomaster 19-09-2010 23:18
да если не надоел еще нужны размеры по центрам(шахта-обтюратор)
UZ Mergan 19-09-2010 23:26
Не совсем понял
lomaster 20-09-2010 08:16
quote:Originally posted by UZ Mergan: Не совсем понял

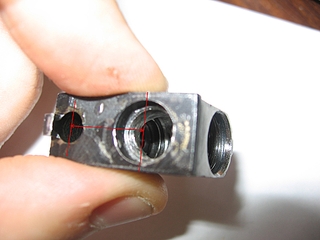

вот эти центра
denttech 20-09-2010 19:27
2 TEMA86 что хочу сказать про золочение: в целях эксперимента напылил нитрид титана на затвор, только на затвор - рамка в печку не влезла, держится до сих пор, уже 4 года. можно гальваникой покрытие золотом сделать, но это намного дороже
Малорос 20-09-2010 20:30
quote: вот эти центра
У моего магазина 13.55мм.
UZ Mergan 20-09-2010 22:06
14 мм
lomaster 21-09-2010 10:00
нифига себе разбег
Vinl74 21-09-2010 22:33
это нано технологии
Nachtigullin 21-09-2010 23:33
Как гласит одна шутка, "в России всё, что делается ключом меньше, чем на 24, называется нанотехнологиями"
lomaster 22-09-2010 09:17
Как в анегдоте."после сборки доводка напильником"
lomaster 22-09-2010 12:40

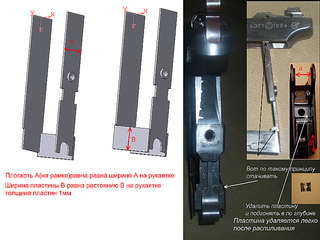

Привет народ. Это снова я со своими бредовыми идеями. Вопщем так, те кто занимался подгонкой бакелитовых и им подобных рукаяток на раму 654 предварительно наварив на неё пластины, знают что геморой с удалением боковых упоров в рукаятке не маленький, засим предлогаю делать как на ПМах, а именно: 1-удалить "раздутые щёки" с рамки 2-на передней стойке шахты магазина сделать посадочное место под новую перемычку глубиной 1мм,на задней ничего не делать 3- приварить новые пластины. ( на рисунке показанно что пластина ложится на заднюю стойку шахты с верху, это ошибка )нужно варить в торец. 4-заднюю стойку уменьшить в ширине начиная от наваренной пластины до размеров соответствующим размерам на рукаятке междв боковыми выступами С рамой закончили Рукаятка: 1- удалить металическую пластину и выровнить площядку под ней Подгонять глубину посадки на раму путем подпиливания донных продольных упоров
БК 22-09-2010 16:45
Ух... самая большая проблема - для твоего способа нужна сварка. К тому же выравнивать площадку заднюю в рукояти и есть самый гемор (легко сломать в процессе).
lomaster 22-09-2010 17:12
quote:Originally posted by БК: Ух... самая большая проблема - для твоего способа нужна сварка. К тому же выравнивать площадку заднюю в рукояти и есть самый гемор (легко сломать в процессе).
В нашем деле без сварного ну никуда Если делать с родными щеками то сломать рукаятку еще проще
Vinl74 22-09-2010 17:27
боковые на рукоятке балону будут мешать, и скоба боевой пружины на 654 широкая. или мож чего не понял.
Не можешь бахнуть-сфоткай!
)нужно варить в торец.
