Неслабо! Практически стоимость твоей доводки на ГП! Впрочем, поделом!
quote:Originally posted by gnom: испорченную в аиргане Диану 340
Прям чую- см раздолбали!
Nazar_Cowax 10-02-2018 20:38
quote:Originally posted by gnom: Что бы извлечь пружину в данной серии винтовок, надо изготовить приспособление, которое подожмет пружину и даст возможность вытащить штифт.
А фото приспособы глянуть можно?
gnom 10-02-2018 23:44

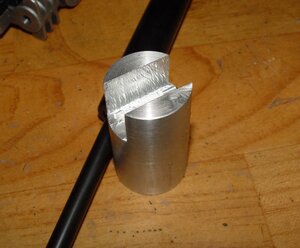

quote: А фото приспособы глянуть можно?
gnom 13-02-2018 07:09
Итак продолжим. Обещанная Диана 340.

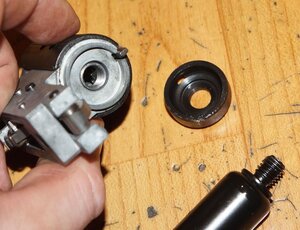

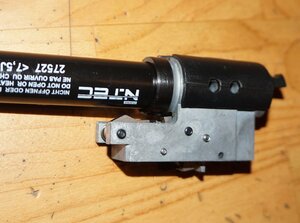

В данной винтовке, газовая пружина закручена в задник

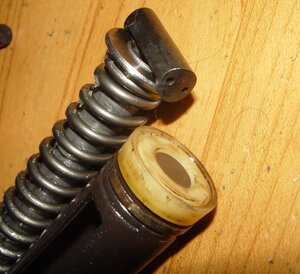

Но, не стоит забывать об одной важной вещи. Кинематика спускового механизма такова, что вся колодка отжимается вниз. Колодка имеет диаметр 25мм и вставлена в 28-мм компресор через пластиковую проставку. Для того что бы эту проставку разгрузить, нивелировать перпендикулярное смещение колодки относительно поршня, диаметр шайбы соответствует внутреннему диаметру поршня.
В магазине, почему то посчитали что это неваженая, лишняя деталь и вкрутили пружину непосредственно в колодку, без проставки.
Мало того что закрученная глубже пружина мешала нормально двигаться взводной планке, сама колодка отжималась вниз относительно поршня и площадь перекрытия шептала с поршнем снизилась до величины предельной для мех. свойств материала. Несмотря на то, что и шептало и поршень имеют очень значительную твердость, кромки слизались и начали происходить самопроизвольные выстрелы. Причем сам спусковой механизм остается взведенным. Т.е. поршень соскакивает непосредственно с первого шептала..
Завтра буду точить новую шайбу, посмотрю, спасет ли это положение. Новый спусковой механизм и поршень в России не купить..
gnom 17-02-2018 04:53

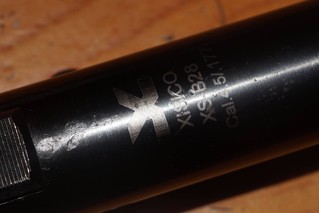

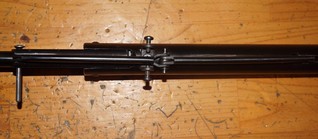

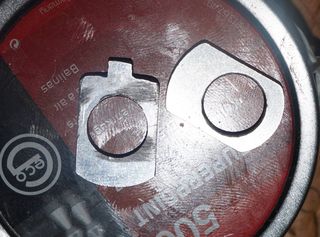

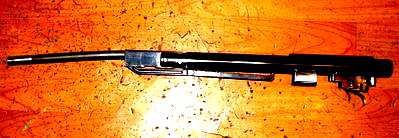

Давно я не видел такого откровенного ширпотреба.. Китайский клон дианы 350, В-28 под торговой маркой ксисико. Это жесть.. Весь кривой, косой, все что можно болтается. Основная причина обращения, постоянные срывы поршня. Причем механизм остается взведенным. Там все настолько криво собрано и с такими зазорами, что шток поршня соскакивает непосредственно с первой пластины.. Соответственно ствол банан, тяга изогнута. Поршень внутри драный, пластины, как буд то китаец их зубилом рубил..
gnom 17-02-2018 17:08
quote: Скажу даже больше- они чуть менее чем полностью из этой самой говностали, не то что
На этом рисовом говне колодка спуска такая, что я при желании руками ее раскрошу. Дешевейший, серый силумин, весь в каких то дефектах, пузырьках, следах волос на прессформе.. Страшно держаться..
ADF 17-02-2018 20:03
(пространная мысль)
- кабы наши покупатели не лазили внутрь кривыми руками, а имели бы привычку возвращать говно взад магазину - магазины бы были более придирчивы к продукции, которую везут! Вон в США много китайчатины именно так и перестало продаваться... А что дешевое продается - либо все-же хоть минимально выбраное, либо по китайской цене почти без накрутки, как бы говоря: "я говно, я ничего не стою".
gnom 18-02-2018 03:15
quote: Про диановский ЦАМ
У дианы, к слову, вполне рядовой литьевой алюминиевый сплав, который у нас и зовется силумином. Просто качество отливок высокое, да он даже цветом от китайского отличается..

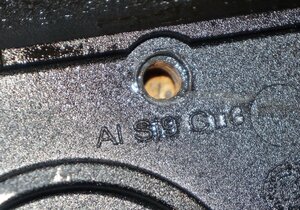

Нашел маркировку на одном изделии
А вот следующий пациент, точнее парочка, просто огонь! Что бы прочувствовать все грани общей, довольно обширной клинической картины, разделю на несколько дней.
Для начала общий вид. Вот для чего у нас покупают резиночные пружины с насосиком Мало того что у них и так усилие взвода выше раза в полтора при прочих равных, так их еще и качают "сколько получится" Это у них зовется "плюс возможность самостоятельной настройки"
Dan 51 18-02-2018 04:19
quote:Originally posted by gnom: Нашел маркировку на одном изделии
AlSi9Cu3, наш аналог АК8МЗ/АК9М2.
quote:Originally posted by gnom: я при желании руками ее раскрошу.
Ага, хрупкий, зараза, как песочная печенька)
quote:Originally posted by gnom: вот следующий пациент
Антибанан! Ствол не 5.5 случайно!? И вообще хто это? Похоже на ГХ, но что за хрень приварена перед СМ? Доп крепление?
gnom 18-02-2018 04:47
quote: Антибанан!
утратил силу Это Хантер 1250. Винтовка когда то уже была у меня на перестволении.
Dan 51 18-02-2018 04:54
quote:Originally posted by gnom: Это Хантер 1250.
Ннда, видок у него, конечно...Обычно владедльцы следят за Хантерами, воронение хорошее, деревяха аж блестит, а тут..
gnom 18-02-2018 05:11
quote: Ннда, видок у него, конечно...

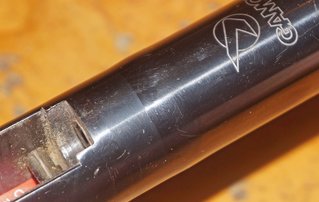

Что интересно, в муфте криво нарезана резьба. Что было видно, что резьба кривая не на стволе, нарисовал стрелочку и повернул на 180гр.
gnom 19-02-2018 06:01
Ну и второй хантер. Очень редкое явление, раздутый компресор! Думаю, последствия холостых выстрелов, либо нерабочее уплотнение перепуска..
Dan 51 19-02-2018 07:04
quote:Originally posted by gnom: Думаю, последствия холостых выстрелов, либо нерабочее уплотнение перепуска..
Виталь, привет! Прям экзотика на Хантере! Это от чего же так происходит?
gnom 19-02-2018 07:10
Воздухом, в самом прямом смысле слова. И т.к. это термодинамический процесс, время тут ключевой параметр. Поэтому при пропускающем уплотнении пик давления будет даже выше.
Однажды я уже видел такое в 125-м хатсане. Там к почти полукилограмовому поршню был добавлен 150гр утяжелитель, плюс дизель.
Dan 51 19-02-2018 07:58
quote:Originally posted by gnom: Поэтому при пропускающем уплотнении пик давления будет даже выше.
Гы! Ни когда б не подумал! Ладно дизель надувает говносталной компрессор хача, но вот тут прям аккуратненький бочоночек получился! Этож сколько атмосфер надо то?
gnom 19-02-2018 08:33
Pipe показывает для данной трубы, для Стали 45, рабочее давление 220атм, разрушение 430атм. Для Ст.3, 160 рабочее 310 разрушение. Но это если считать резервуар. Временное сопротивление, которое допустимо для расчета в подобных случаях, примерно в полтора раза выше. Т.е. смело можно говорить что порог в 300атм был преодолен..
ADF 19-02-2018 14:12
Так ведь это, у супермагнумов говорят до 400 очков импульсно получается. В нормальном режыме работы.
Правда это когда поршень в долях мм от дна и площадь воздействия давления на боковые стенки минимальна.
7eleven 19-02-2018 19:27
quote:Изначально написано gnom: Ну и второй хантер. Очень редкое явление, раздутый компресор! Думаю, последствия холостых выстрелов, либо нерабочее уплотнение перепуска..
а почему такой раздел по цвету ? это он раздутия так стало заметно или его перекрашивали спереди?
gnom 19-02-2018 20:06
quote: а почему такой раздел по цвету ?
Сварной шов, он всегда по цвету чуть-чуть отличается. А вспышка это очень хорошо выделяет и показывает.
quote: Так ведь это, у супермагнумов говорят до 400 очков импульсно получается. В нормальном режыме работы. Правда это когда поршень в долях мм от дна и площадь воздействия давления на боковые стенки минимальна.
Да, тут очень сложно приводить какие то точные цифры. Можно лишь говорить о значении не менее какого то. А так, с дизелем, давление должно быть и побольше тех самых 400-т..
