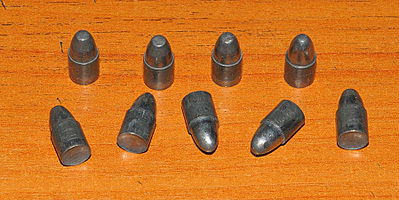

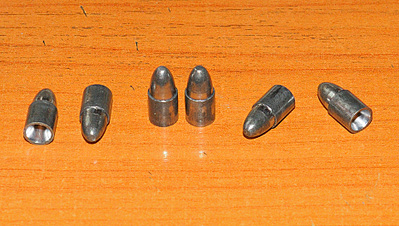

На картинках ниже будет отмоделирован характер пластических деформаций свинцовой пули при "торцевом" давлении 200бар ( на примере показанных вчера пуль весом 3.4 и 3.3гр с различным "занутрением" торцевой части пули - может представлять определенный интерес для тех, кто сам делает пули под свой ствол.)
Диаграмма деформаций - слева на кликабельных для раскрытия в полный формат рисунках.
Для Владимира ( шмайссер ): файлы и графики продувки плоскоголовой #1 отправил на почту.
ЕНС 18-03-2015 23:43
цитата:Originally posted by RW1AW: с различным "занутрением" торцевой части пули
Саш, процесс изготовления "двуконусной пули Макса", пошел... Возможно к концу следующей недели будет результат. Вот и продуешь реалити образец...
RW1AW 19-03-2015 12:09
цитата:Originally posted by ЕНС: Саш, процесс изготовления "двуконусной пули Макса", пошел... Возможно к концу следующей недели будет результат
Андрей продувал оба варианта - длинный и короткий. Высылал тебе файлы. Теперь ваша задача с Максом отстреляться по готовности из своих стволов .257 и рассказать что получилось.
Характер бокового увода на полнотелых с относительно длинным "рабочим телом" может прилично зависеть и от следов полей нарезов ваших с Максом стволов...скорости и твиста которые нам с Андреем на момент первого теста по эскизам Макса были неизвестны... Поэтому для пуль под ствол своего Егеря и начал с промеров по полям и нарезам ствола.
шмайссер 19-03-2015 12:57
А что обозначает именно красный цвет на продувке, уплотнение потока? Зелёный понятно, разряжение.
Surge-ON 19-03-2015 01:55
Ох что деится..все пропустил...курю...хоть и бросил курево-но тему. Слишком круто берете. ПСП необьяснимо чаще, чем эти обдувы и прочее. Отстрелы. У Виктора самые предсказуемые пули по всему. Остальное-не то. У меня таких лежит красивых килограмм-не летят ни с чего. Опять со стендом обманулся, и времени нет. По полигоналам-есть отстрел Паши Limm на уралшутер форум. Всякиме пулями. Дядя Саша вот в свой москит мою спецдуду вскорячит- будут и по ней отстрелы...Потому как Дмитрию стволики эти ушли-но пока не видно их тут) Все молчат, как рыбы-а ведь стволов ушло почти 50 штук...мы скажем! позвоним! напишем! Значит хорошо все))) Есть под старый егерь нержа 635 стандарт. 17ф. Отстреляна Sorenger. Доработана в котовы яйки. Кому надо?
Sorenger 19-03-2015 05:59
цитата: Есть под старый егерь нержа 635 стандарт. 17ф. Отстреляна Sorenger. Доработана в котовы яйки. Кому надо?
Подтверждаю отстрелы из указанного Алексеем ствола. Кучи очень хорошие. Ствол сделан и обработан офигенно.
kyk 19-03-2015 11:03
цитата:Originally posted by ЕНС: Саш, процесс изготовления "двуконусной пули Макса", пошел...
Жень, боаттейл - хорошо для аэродинамики и БК, но оказывается, что по сравнению с такой же пулей с плоской жопой, плоскожопая стабилизируется лучше. С вашими твистами проблем быть не должно.
ЕНС 19-03-2015 23:35
цитата:Originally posted by kyk: С вашими твистами проблем быть не должно.
Привет, Вить! Рад тебя читать. Попробуем , что получится. Пока, что чуйка Макса не подводила!. Хотя, возможно ты будешь прав...
Borisov Andrej 20-03-2015 01:05
цитата: А что обозначает именно красный цвет на продувке, уплотнение потока? Зелёный понятно, разряжение.

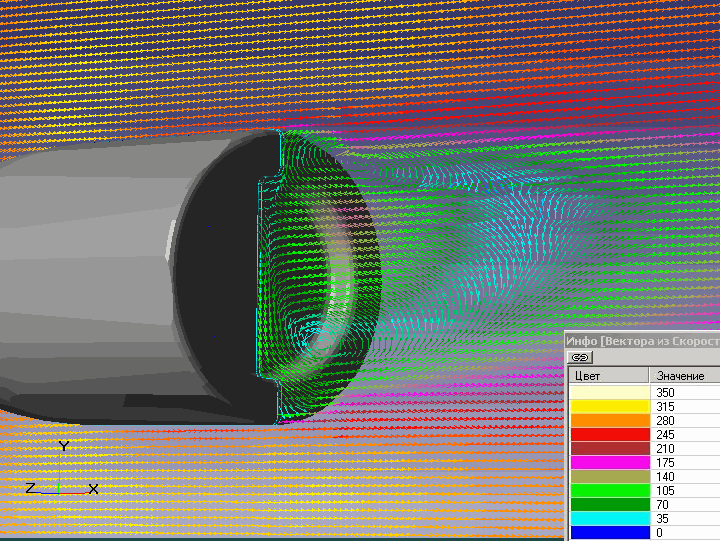

Это скорость и направление потока.
так же можно посмотреть давление
плотность
и температуру

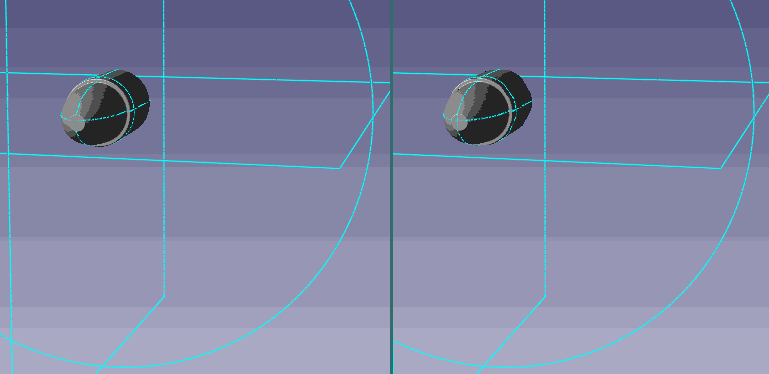

по клику открываются анимации P.S. Надеюсь информация будет полезной при самостоятельной разработке пуль.
шмайссер 20-03-2015 01:27
цитата:Originally posted by Borisov Andrej: Это скорость и направление потока.
То есть всё что ниже светло - коричневого это тормоза разной силы и направления.
RW1AW 20-03-2015 01:30
цитата:Originally posted by Borisov Andrej:
Это скорость и направление потока.

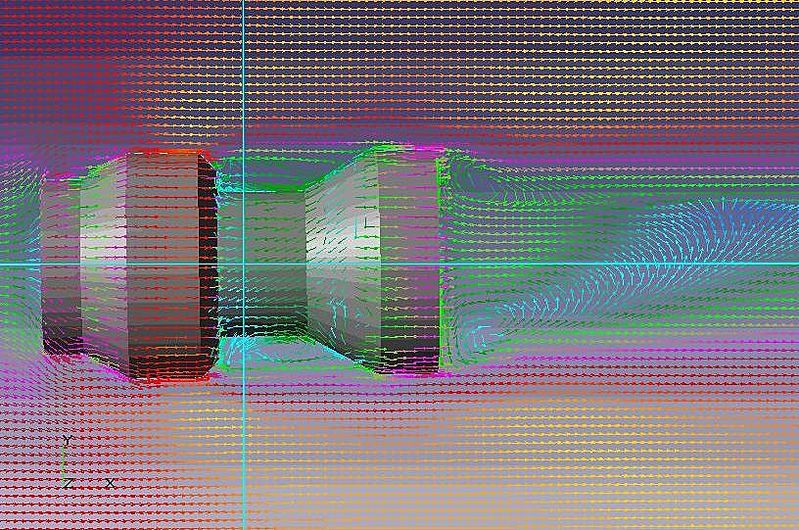

Аналогично продувались и твердотельные катушки по тематике тесты пуль Ленинградка ( в теме пулевой стрельбы из гладкоствола )
правда в другом диапазоне стартовых скоростей ( от 570 до 290 м/cек - соответственно цвето-скоростная окраска векторов другая )
RW1AW 20-03-2015 01:42
цитата:Originally posted by шмайссер: То есть всё что ниже светло - коричневого это тормоза разной силы и направления.
это не тормоза - например в катушках вихревые потоки "держат" пулю на траектории и помогают ее стабилизировать. Значение имеет не только цвет, но и направление векторов потока. Картинки в теме статичные - в динамике ( увы, очень большой объем файлов для размещения на ресурсе ) это хорошо и наглядно видно. Кое что на эту тему можно здесь посмотреть
ЕНС 20-03-2015 09:42
Весьма наглядно!
Fil55 20-03-2015 10:05
цитата:Originally posted by RW1AW: Андрей продувал оба варианта - длинный и короткий.
Очень интересная инфа. Тема не раз уже поднималась, но без столь серьёзного подхода. Лепили пульки, отстреливали, даже что-то просчитывали... На этом и заканчивались потуги конструирования идеальной формы пули.
Вопрос может быть глупый: "Есть ли зависимость формы пули и её поведения от твиста и скорости?" Обтекание потоками должно быть одинаковым, а вот всё остальное...
Borisov Andrej 20-03-2015 12:01
цитата: Есть ли зависимость формы пули и её поведения от твиста и скорости?
Ответ возможно ниже на картинках

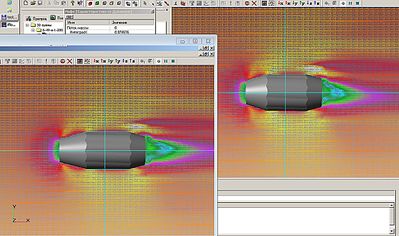

Пуля 6-35-NEI-6.43 слева твист 406, справа 900 скорость в обеих случаях 280 м\с

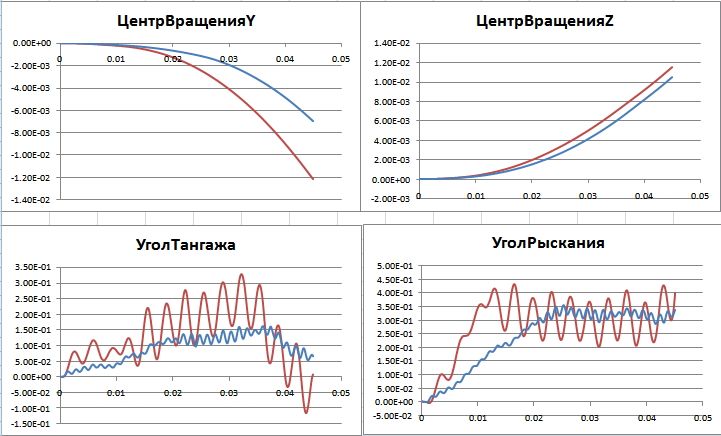

на графиках видно лучше синяя линия твист 460 красная 900
AlexSnake 20-03-2015 13:00
цитата:Originally posted by RW1AW: Значение имеет не только цвет, но и направление векторов потока.
А вы считаете, что наличием канавок от нарезов можно пренебречь? Может я не прав, но вращение замедлится быстрее, если имеются борозды продольные. да и сход с неровного поперечного сечения будет отличаться от простого "цилиндра"?
Borisov Andrej 20-03-2015 14:00
цитата: А вы считаете, что наличием канавок от нарезов можно пренебречь?
ответ возможно ниже

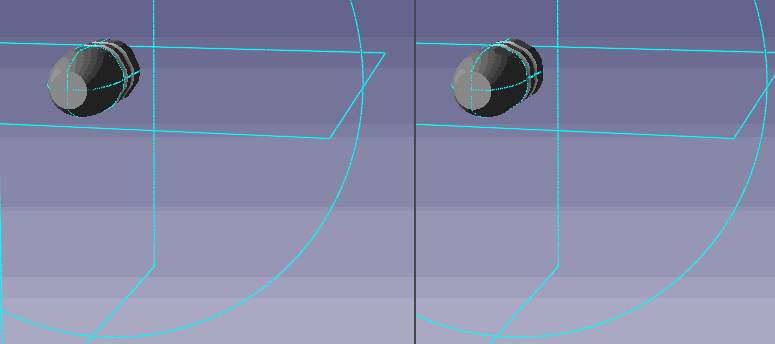

скорость и твист одинаковые, но справа на теле пули остались следы от нарезов

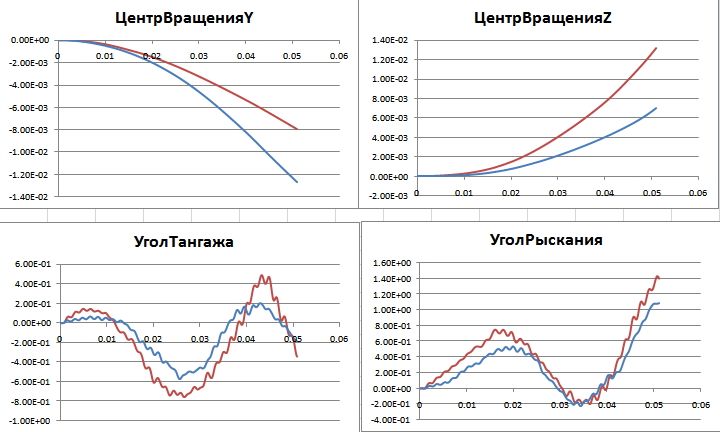

красная линия - со следами от нарезов
RW1AW 20-03-2015 14:35
цитата:Originally posted by AlexSnake: А вы считаете, что наличием канавок от нарезов можно пренебречь?
Не понял, почему Вами сделан такой вывод
Для нарезных стволов продуваются модели аналогичные пулям после их выхода из реальных стволов т.е со следами полей нарезов для соответствующего ствола, его твиста ( т.е с заданной радиальной скоростью вращения ) и на интересующей стартовой скорости ( с учетом пластической деформации пули в канале ствола ) - ранее уже говорил об этом.
AlexSnake 20-03-2015 14:55
цитата:Originally posted by RW1AW: Не понял, почему Вами сделан такой вывод
Спасибо за столь математический ответ.)) Всегда было приятно смотреть, когда практические результаты могут отразить с графикой.
RW1AW 20-03-2015 16:12
Только что продуктивно пообщался по телефону с Антоном на предмет изготовления полнотелых пуль для различных стволов Егеря
ценник на сегодня - один из самых гуманных при приличном качестве изготовления. Можно выбрать или сделать заказ под свое ТЗ и ствол в калибре 6.35
На подходе и известные бармалейки, но измененные для тестов - в весе 3.6 и 3.8гр. + добавлено "свиное рыльце - шайба" перед оживальной ГЧ Совмещение продувок компьютерных моделей с реальными отстрелами конкретных образцов позволит набрать нужную статистику и поделиться результатами в теме.
Кому сделать чучело?
