Изначально надо определиться куда гнуть. Если уголки прямые, то сразу видно, и насколько тоже видно.
anfik26 22-07-2017 15:01
Docalex, спасибо буду пробовать.
docalex 22-07-2017 19:21
quote:Originally posted by anfik26: буду пробовать.
Осторожно. Трубу отгибать рычагом-пластиной, засунутой между уголком и трубой близко к концу ствола.
DemonMSK 26-07-2017 14:46
quote:Изначально написано andreygrs: Допилил ижика.Только нужен еще утяжелитель, ЦТ смещен назад.
А откуда такая красивая деревяха?
vallg2 27-07-2017 12:11
Приветствую Камрады,нужен совет.Обзавелся Ижом 94 г. и при прогонке пули В районе мушки встретил сильное сопротивление (по всему стволу пуля идёт ровно до мушки),приходится поднапрячься что бы вытолкнуть пулю,в ствол заглядывал всё норм.,так вот что делать надо? Или так стрелять будет? П.С. Не стрелял ещё т.к. рычаг сломан .
DAS_61 27-07-2017 10:49
quote: В районе мушки встретил сильное сопротивление
Стандартный пережим намушником. Я у себя отпилил. Если фаска нормальная, то на точности не отразится. У меня при опиливания говночока - скорость поднялась на 5 мысов.
Ekaterina1956 27-07-2017 14:39

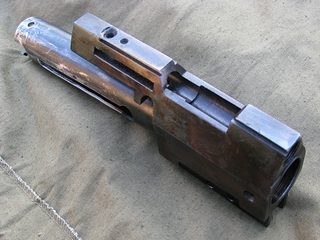

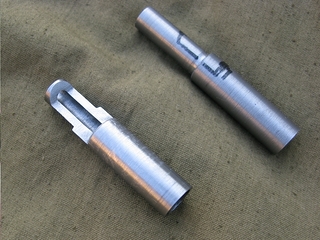

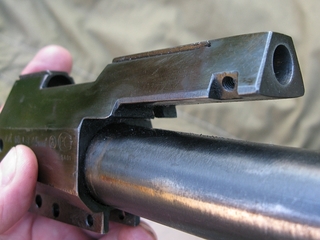

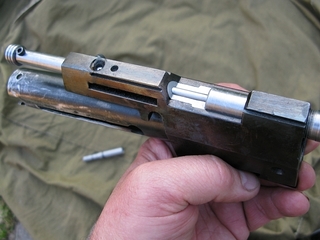

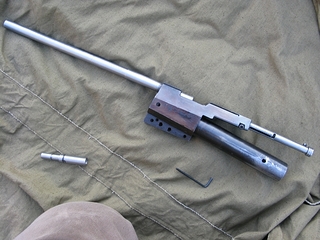

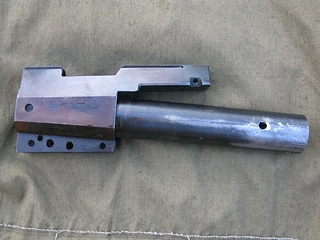

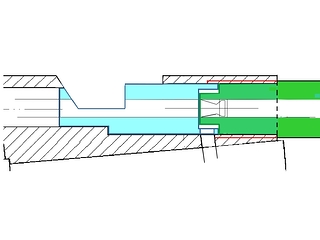

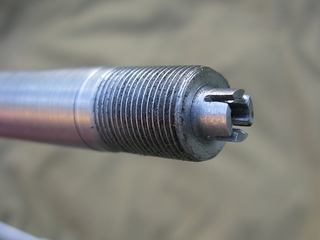

Всем добра. Захотелось пулялку с продольным, как у друлова, магазинчиком. И где взять? Делать. Осмотрел "закрома " и понял, что всё для проекта есть коробка, ствол, трубки, пружинки и проч... Инструменты: токарный и сверлильный станки, тиски, болгарка, сварочный аппарат, напильники и прочая слесарка... Строим Иж-60Др(Друлов) Коробка. Металлическая от Иж-60. Изначально приобреталась для другого проекта. Труба компрессора была выбита неудачно, затем поставлена обратно, но чуток укороченной. Был заварен паз фиксации ижевского досылателя. На хвост коробки была приварена шайба толщиной 20мм (для увеличенного хода досылателя) которую обточил по граням коробки. В шайбу, слева, установлен винт ограничения хода направляющей досылателя. Пулеприёмник вмещает 4 пули + 1 в стволе. Лоток пулеприёмника сместился назад и отфрезерован заново. Передок коробки сделан 90 градусов к оси ствола. Под ствол нарезана резьба М14х1. Перепуск рассверлен до 4мм. После установки трубы компрессора в перепуске "холодной сваркой" убран лишний МО. Просверлены отверстия, нарезана резьба для винтов поджима пробки к перепуску - пробка то от "пластикового 553", а там другой диаметр компрессора. Рычаг взвода от ижа, но укорочен. Так же укорочен зацеп рычага взвода. Рычаг взвода пока "свободный" без фиксации. Чем и как взводить ударную будем думать. Пока так. Досылатель. Выполнен из двух деталей и перемещается внутри направляющей. Направляющая выполнена из трубы 10х1 чуток большей длинны для эксперементов с пружинами. Задняя пробка зафиксирована винтом. Ствол. Поставил остаток 28см от ВТ-65. Проточил в центрах. Нарезана резьба М14х1. Ствол от хачика поставил временно - как опытный - ставил такой на Иж-53 и скорость упала на 20м/с?
Вся система работает от заводского блока СО2 винтовки Мр-553.

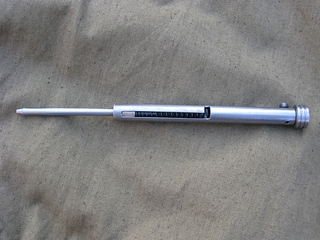

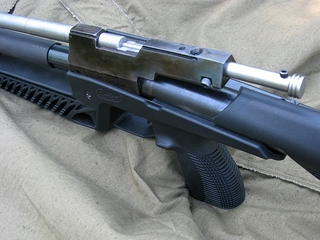

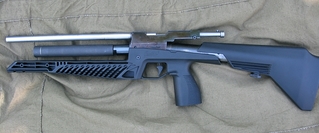

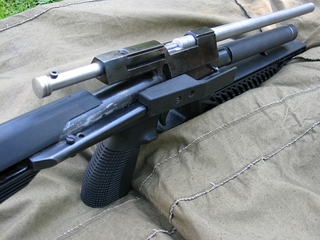

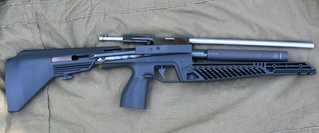

Пробный отстрел показал Пули GAMO promatch 0.49 Скорость 130м/с. Планирую отстрелять UMAREX mosquito 500 и SKARABEY 0.5, но позже... Работа досылателя. Вперёд - хорошо, а вот при заряжании, при отводе направляющей трубы назад - игла досылателя иногда клинится в пулеприёмнике. Пришлось "связать" иглу досылателя и заднюю пробку направляющей пружиной. Таким образом в направляющей установлено две пружины. Вот такая получилась пулялка. Есть над чем поломать голову... И фото...
docalex 27-07-2017 18:31
Во первых, все-таки надо было внимательнее ознакомиться с оригинальным исполнением DU-10. В частности, обратить внимание на глубокий замкнутый пенал досылателя, заполняемый целиком газом, поступающим из импульсного клапана. Приводной газовый поршень больше ф досылателя раза в два. И отправляет досылатель в заднее положение при каждом выстреле. Досылание пульки ударом посредством возвратной пружины. Во вторых, даже в оригинале магазин требует пулек с определенным сопряжением голова-юбка. Юбка не слишком тонкая, иначе ее расклинит подпирающей головой, а тогда пульки слипнутся и их выплюнет парой. В третьих - конструкция целесообразна только в самозарядке, иначе зачем все эти ограничения. А так - приятно порукодельничать, если не обращать внимание на данные мелочи .
Ekaterina1956 27-07-2017 19:48
quote: надо было внимательнее ознакомиться с оригинальным исполнением DU-10
Так где ж я с ней ознакомлюсь? А знакомство по фото то ещё удовольствие... Знаний мне всегда мало. Просто захотел и сделал.
docalex 27-07-2017 21:58
quote:Originally posted by Ekaterina1956: Так где ж я с ней ознакомлюсь?
Москва , Россия. Алгоритм по секрету только для Вас - "Попросился, заехал, посмотрел".
vallg2 27-07-2017 22:37
quote:Originally posted by DAS_61: Стандартный пережим намушником. Я у себя отпилил. Если фаска нормальная, то на точности не отразится. У меня при опиливания говночока - скорость поднялась на 5 мысов.
Спасибо за ответ!,сначала рычаг сделаю и в хрон стрельну,а потом буду думать 😏(пилить или нет).
vallg2 27-07-2017 22:42
quote:Originally posted by Ekaterina1956: Всем добра. Захотелось пулялку с продольным, как у друлова, магазинчиком. И где взять? Делать. Осмотрел "закрома " и понял, что всё для проекта есть коробка, ствол, трубки, пружинки и проч...
Вот сразу видно ,что у человека руки растут от куда надо 😎! Молодец отличная работа !!!
Райтер 18-09-2017 14:47
Коллеги, есть стволик от МР60, скажите, в чем разница откуда вдувать пульку? Или критично- только со стороны резьбы М10? Тапками не кидайтесь, объясните, геометрия входа и выхода стволика разная или одинаковая?
Стивен 19-09-2017 08:56
чаще всего геометрия там разная. Там, где резьба М12Х1, обычно появляется чок, соответственно с этой стороны вставлять пульку - неразумно.
Tima-K 24-09-2017 15:57
quote: Во первых, все-таки надо было внимательнее ознакомиться с оригинальным исполнением DU-10. В частности, обратить внимание на глубокий замкнутый пенал досылателя, заполняемый целиком газом, поступающим из импульсного клапана. Приводной газовый поршень больше ф досылателя раза в два. И отправляет досылатель в заднее положение при каждом выстреле. Досылание пульки ударом посредством возвратной пружины. Во вторых, даже в оригинале магазин требует пулек с определенным сопряжением голова-юбка. Юбка не слишком тонкая, иначе ее расклинит подпирающей головой, а тогда пульки слипнутся и их выплюнет парой. В третьих - конструкция целесообразна только в самозарядке, иначе зачем все эти ограничения. А так - приятно порукодельничать, если не обращать внимание на данные мелочи .
Однако мудрено. Поршни, клапана импульсные. Однако... Там просто всё как кирпич. Пулька ставится в ствол головой заходя за прорези перепуска, юбка не даёт ей проходить дальше (юбка больше по диаметру, чем голова). Газ из прорезей дует в пространство между головой и юбкой, пулька движется в сторону наименьшего сопротивления (сзаду её подпирает последующая пульки и пружина с иглой), т. е. в сторону дульного среза, а остальные пульки просто отлетают назад (с нехилой силой). Т. е. поршнем в этой схеме являются пульки.
Tima-K 24-09-2017 16:25
quote: Вот такая получилась пулялка. Есть над чем поломать голову... И фото...
Как владелец оригинальной ловены ДЮ10 желаю поделиться нижеследующим:

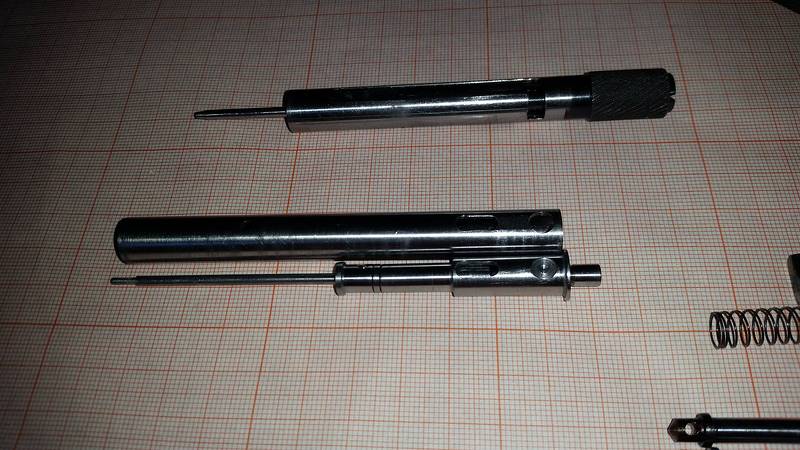

1. Магазин работает нормально. Но есть одно НО. Это четвёртая пулька. После первых трёх отлётов у неё расширяется юбка о голову пятой. И если у первой пульки нет деформаций вовсе, у последующих двух она минимальна, то у четвёртой пульки длинна сокращается чуть ли не на 1 мм. У пятой пульки страдает голова (от юбки четвёртой пульки остается кольцевой след) и жопа (игла та которая "родная" очень острая, накалывает попу ейную изрядно). В итоге на мишени наблюдается картина: первые три пульки "группа", четвёртая в отрыве снизу (значительно), пятая близко к первой "группе". На хронографе показания такие: 1. 200 м/с 2. 195 м/с, 3. 192 м/с, 4. 182 м/с, 5 195 м/с. Вывод из этой клинической картины такой: надо сберечь от деформации четвёртую пульку. 2. Вот "рабочая идея ":

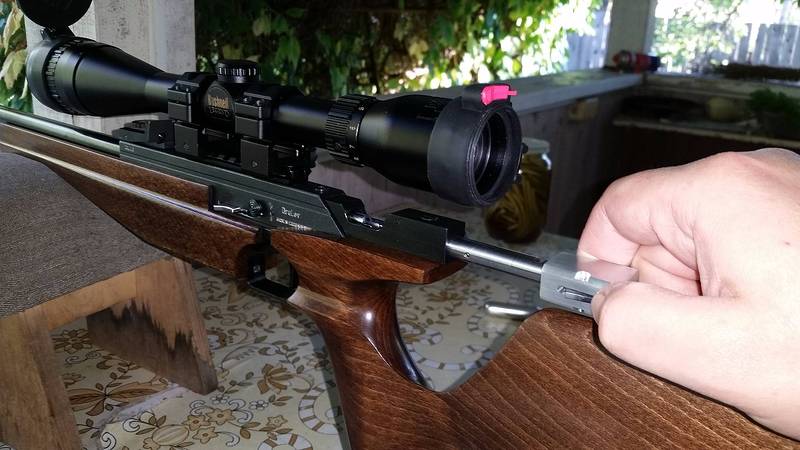

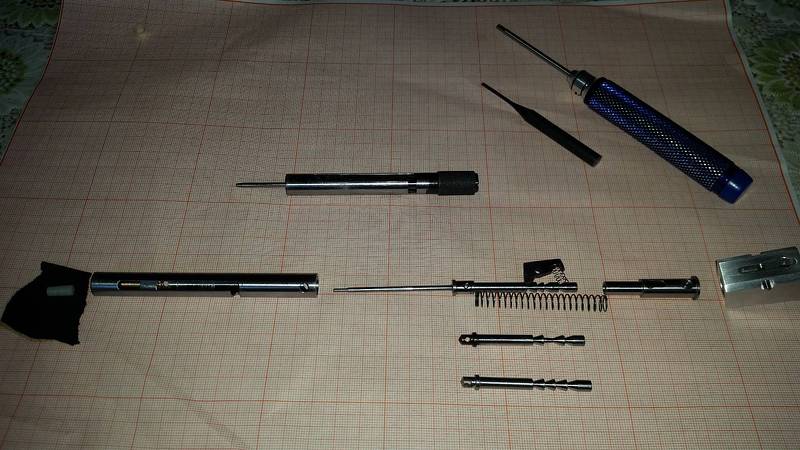

Досылание. Отжимается храповик. Досылаем вперёд, удерживая храповик, до упора и вертим в право.
Мишень с отстрелом трёх групп по пять пулек. ЖСБ 0,51 г (экспресс) В0 200 м/с (первая пулька), дистанция 30 м. С родным магазином, с "новодельным" стопорнохраповиковым и однозарядным досылателем.
Внешний диаметр кружка мишени 15 мм. Улучшения есть и заметные.
Tima-K 24-09-2017 19:07
Более подробно про магазин, в теме про Ловену
Tima-K 24-09-2017 19:58
quote: Есть над чем поломать голову...
Предложение вот какое: сделать заднею пробку (та которая красная) как на средней картинке, заодно и направляющая пружины будет. Суть такая, чем меньше "пробег" иглы с пульками назад, во время выстрела , тем меньше они мнутся. Если ещё поставить резиновый демпфер (деталь чёрного цвета) то и жесткого удара не будет. Одни плюсы. А если это всё на резьбе для возможности регулировки замутить, то работать будет ещё лучше.
Ekaterina1956 26-09-2017 07:30
Tima-K спасибо. Возник вопрос, а нужен ли отскок вообще? можно сделать и без него...
