quote: такого усилия предсжатия чтобы можно было без проблем засунуть эту пружину в одиночку.
Такую витую врядли запихнёте это вам не ГП)
vidis 19-12-2009 11:59
quote: Такую витую врядли запихнёте
почему это? Я же написал, усилие предсжатия-27,8кг. разве не запихну? Что можете сказать по длине приклада?
PoMMeJIb 19-12-2009 16:55
quote: Что можете сказать по длине приклада?
Блин ведь на предыдущей странице написал как определять длину приклада!!!!(
quote: почему это?
Ну раз вы в этом разбираетесь то что спрашиваете) Я например в изготовлении и расчёте пружин полный ноль!)
Александр11 19-12-2009 19:23
quote: Ну раз вы в этом разбираетесь то что спрашиваете) Я например в изготовлении и расчёте пружин полный ноль!)
Я тоже в расчётах не замарачиваюсь. Смотрю как делают другие+метод "научного тыка". Все эти поиски и пробы просто для души в свободное время.
00Paha00 19-12-2009 22:11
quote:Originally posted by vidis: Отвечу сам, может кому тоже нужна эта инфа: по расчету усилие предсжатия пружины 21,6кг. усилие на боевом взводе 24,9 кг. Длина пружины 199мм, диам проволоки 2,5, диам пружины 19мм, 29 рабочих витков, всего витков 31 Для собственного изготовления принял следующие параметры: диам пружины 19,5мм, длина 170мм. диам проволоки 3,0мм,27 рабочих витков, всего витков 29, усилие предсжатия 27,8кг. усилие на боевом взводе 50кг. Собственно расчет шел исходя из мах усилия (усилие на ГП для ежа как раз 50кг) и такого усилия предсжатия чтобы можно было без проблем засунуть эту пружину в одиночку.
Роман, да ты реальный маньяк!!! После всего написанного тобой в этом посте я начинаю сомневаться уже, что сэнсэй по пневме тут GNOM ! )
war04 20-12-2009 16:16
27 витков при 3.0 диам. проволоки многовато наверное, зазора в боевом между витками почти нет. Я 25 рабочих делал из 3.0,210мм длинна, вполне устроило. С фторопластовой манжетой в упор 3мм фанеру пробивает 7 из 10, видимо ещё манжета не притерлась. Мне этого достаточно. Ставил утяжелитель в поршень, переделывал казенник и дульную фаску. Также установил надульник и стальной задник с резьбой под приклад вместо латунного.
Глюк 20-12-2009 18:13
Что значит вместо латунного? У вас был латунный задник?
war04 20-12-2009 21:14
Ага, от прежнего владельца такой достался. Еще дюралевый был в коробке и пружина из пр. 2.6мм.севшая абсолютно. Пистоль 1992гв если судить по серийнику.
Швицгебель 20-12-2009 23:46

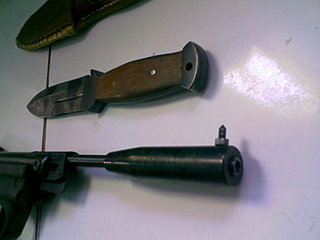

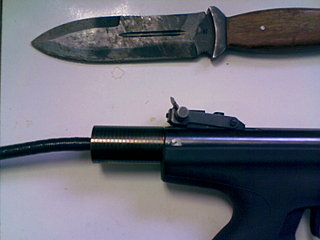

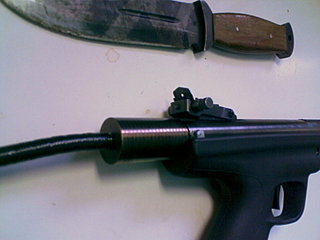

Вот, что у меня получилось.
vidis 21-12-2009 10:16
quote:Originally posted by 00Paha00:
Роман, да ты реальный маньяк!!!
Да ну что вы, я только учусь(еще полугода нет как являюсь владельцем ППП)
quote:Originally posted by 00Paha00: После всего написанного тобой в этом посте я начинаю сомневаться уже, что сэнсэй по пневме тут GNOM ! )
Просто я долго и упорно курю форум и кое чего набрался(пока теоретически), а про пружину открою секрет: я инженер-конструктор и более того начальник конструкторского бюро(правда совсем в другой области, отличной от ППП), так что посчитать пружину это плевое дело
quote: 27 витков при 3.0 диам. проволоки многовато наверное, зазора в боевом между витками почти нет.
относительный инерционный зазор 0,15мм, что чуть более минимально допустимого. 2Швицгебель покажите плз полностью геометрию упора и желательно указать пару размеров. На выходных пробовал мутить с упором, игрался геометрией, размерами, но все выходит как-то не так, не очень удобно, хотя может дело привычки это же не массив приклада где еще одной опорной точкой является щека. Буратину принципиально делать не хочу, т.к. считаю это перебором для пистолета, пистолет должен остаться пистолетом, второе то что я с деревом как-то не очень, я больше по металлу люблю работать.
war04 21-12-2009 14:54
quote: относительный инерционный зазор 0,15мм, что чуть более минимально допустимого.
Вот-вот, у меня тоже и выходило, а если какая бяка туда попадет случайно?
Сейчас из 3.5 проволоки заневолил из 50хфа. В выходные опробую.
Shurig 21-12-2009 18:11
Купил себе иж-53 99года , залил канаву, манжету, пружину поставил от мурки, утяж грам на 35, ствол утяжелил, так пострелял сезон все устраивает 2х каров подбил, в доску сосновую входят заподлицо пули, и задумался про переделку казеника то биш имеет ли смысл и если да то тогда и утяж получается нужно менять и пружина помощнее может не так плоха будет , подскажите кто сталкивался и делал подобное .
war04 21-12-2009 18:28
Я казенник в первую очередь делал, нарезы начинались с 7 мм. от среза, хотя вру, сначала дульную фаску сделал. Снял ствол, зажал через медь в тисы, алюминиевым штырем выбил. Вставил в станок и поехало,..... Сейчас к прикладу подбираюсь. Смысл имеет, после переделки проникающая способность пули возросла. А пружину однако надо газовую приобретать. Или сам попробую.
Швицгебель 21-12-2009 19:09
VIDIS, доберусь до дома может завтра, сфотаю плечевой упор и выложу. Сделан из шпильки М10 согнут на коленке, геометрию подобрал на глаз и почти сразу "угадал",потом только боковой отвод догнул.
Швицгебель 22-12-2009 12:34
Получилось сфотать раньше. Конструкцию упора подсмотрел тут же на ганзе возможно в этой же ветке. Задник-удленитель очень благотворно повлиял на баланс и поведение во время выстрела, кучность порадовала, хотя на миллиметры не отстреливал. Интересный момент уже подмеченный Гномом(могу ошибаться),что поставив нерезанную муркину пружину, скорость упала на 5-6мыс. Поставил все же резанную, она злее, а в задник-удлинитель вставил стальной цилиндр в пустоту. Теперь он выполняет роль заднего утяжа КП пойнтед 140мс.
ra9ust 22-12-2009 09:29
Кто подскажет, примерно через какоое время начнет слабеть боевая пружина или вообще портиться само устройство иж53м при довольно интенсивной эксплуатации?
vidis 22-12-2009 10:07
ШвицгебельСпасибо, но размерчики все-таки скажите, хотя судя по фото длина упора от компрессора т.е с учетом задника порядка 280-300мм. Заметил хоть и с неподходящим под меня упором, Еж перестал так сильно высить. т.к. появилась еще одна точка опоры
quote: а в задник-удлинитель вставил стальной цилиндр в пустоту. Теперь он выполняет роль заднего утяжа
Теперь он выполняет роль безполезного(даже вредного)груза, уменьшив его вес можно уменьшить вес надульника, тем самым уменьшить общий вес.
PoMMeJIb 22-12-2009 10:26
quote: Теперь он выполняет роль безполезного(даже вредного)груза, уменьшив его вес можно уменьшить вес надульника, тем самым уменьшить общий вес.
Ню ню груз по определению лишним не бывает, разве что вес пистолета есть его отрицательный фактор! Чем больше вес задника тем меньше отдача и заскалбас! Комплекс утяжей(ствол, поршень, задник) и даёт полож. результаты при стрельбе и лишним вес может быть только в поршне!!! Так что не надо ляля!!!
vidis 22-12-2009 12:18
quote: разве что вес пистолета есть его отрицательный фактор!
как раз это и имел в виду, что это лишний вес именно для ПИСТОЛЕТА, а не для того что на основе Ежа хотят сделать. Для чего нужен надульник?-правильно чтобы уменьшить брыкание ствола вверх, т.е. увеличиваем момент на рукоятке в противодействие возникающему моменту в компрессоре. Как можно увеличить момент-есть 2 варианта: 1.Увеличить рычаг 2.Увеличить массу 1 вариант не подходит т.к. ствол не наростить. Остается лепить надульник т.е. п.2. Масса находящаяся по другую сторону опоры рычага уменьшает полезный момент создаваемый надульником. Следовательно лишняя.
00Paha00 22-12-2009 12:19
quote:Originally posted by ra9ust: через какоое время начнет слабеть боевая пружина или вообще портиться само устройство иж53м
Мой вот с 2000г никак не испортится )), кто-то вон смотрю с 93-его даже брал и ничё - радуются люди ))
Originally posted by PoMMeJIb:
Так что не надо ляля!!!
Почему же тогда на вопрос про засыпку рукоятки все кричали о лишнем весе взади? )
