quote:Originally posted by Const_nn: Чтобы воздух не травил при не взведенном песте, а при подъеме пирамидки стрелял?
На Ганзе постов не читают? Я и то запомнил- см. пост 20.
Const_nn 19-11-2019 16:41
quote:Изначально написано av39: На Ганзе постов не читают? Я и то запомнил- см. пост 20.
Блин, позор мне Все понял, спасибо!
Victor620 20-11-2019 11:24

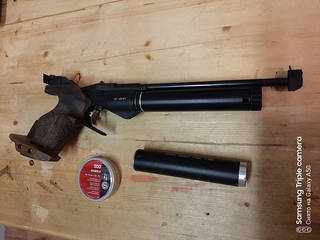

Все доделал, собрал взвесил все в сборе общий вес пистолета как на фото ниже получился 980 грамм. Пару раз стрельнул через хронограф 145 мс. полуграммом Геко. Немного поменял конструкцию клапана дозатора, в прежнем варианте он крепился дополнительным винтом , теперь корпус этого клапана имеет резьбу и вкручивается в непосредственно в сам корпус кита, при этом инструменты не нужны - в качестве воротка используется рычаг этого же клапана в откинутом положении. Стальная крышка, к которой прикручивается резервуар, крепится у меня к корпусу кита четырьмя винтами М4 повышенной прочности. Под эту крышку подкладывается резиновое колечко 1мм которое стопорит кит от проворачивания в процессе эксплуатации. Редуктор регулируется - калиброванными регулировочными шайбами, которые подкладываются между крышкой и набором тарельчатых пружин. Провел эксперимент - подкладывая разной толщины шайбы получил на выходе 60атм, 90 и 150. Угадал с размерами редуктора, схемой закладки и количеством тарельчатых пружинок поэтому нужное давление 60 атм получилось без регулировочных шайб. Стальная крышка кита- она же передняя крышка редуктора и внутри нее в конце канала куда вставляется шток редуктора выточена носик дюзы и просверлено отверстие 0,5мм. Уплотнений в редукторе поэтому всего два на штоке.
Victor620 20-11-2019 11:36
При сборке - разборке кит вкручивается в коробку вручную пока не упрется в уплотнительное колечко и доворачивается до нужного положения круглозубцами с отогнутыми губками. Губки вставляем в шестигранные углубления винтов которые крепят крышку к корпусу. После того как кит встал в нужном положении, протягиваем винты и все - пистолет готов к эксплуатации. Все как то удачно сложилось практически во всем.
Victor620 20-11-2019 11:47

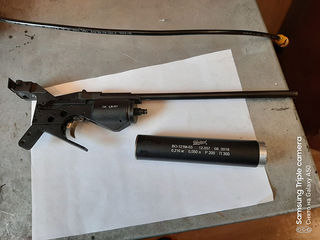

По сменным резервуарам (баллонам высокого давления объемом 0,05 -0,5л.) у меня вопрос к спортсменам, какие есть ограничения по использованию их на соревнованиях, в плане документации. Какие существуют запреты - если есть возможность дайте ссылку на положения , законы, Госты. К примеру если можно использовать резервуары Штаер, ИЖмех то почему нельзя использовать например резервуры Кроссман, Крюгерган , Атаман или резервуар от ИП Иванов Иван Иванович. При этом естественно допустим все они сделаны из одних и тех же материалов, по одинаковым чертежам, прошли внутреннюю проверку на производстве и на них насена лазером маркировка указывающая производителя, дату производства, вес, объем, рабочее давление и проверочное. Вопрос не праздный, недавно писал технические условия на один из своих пистолетов, весьма интересно, вдруг что то новое узнаю.
av39 20-11-2019 15:46
Сколько знаю,в правилах соревнований нет никаких ограничений по поставленным вопросам. Негласно "фирменные" баллоны воспринимаются как надежные. Фирмы, скорее для перестраховки указывают дату производства, рабочее и испытательное давление Дату- далеко не все. Считается, что баллоны должны проходить переосвидетельствование через 10 лет со дня даты выпуска. Под правила нашенского Горгостехнадзора, освидетельствованию они не подлежат вследствие малой емкости (емнип, менее скольки-то там литров)
Зы. Огласите, пожалуйста, когда же? И про капусту.
Grunherz 20-11-2019 16:02
quote:Изначально написано av39: Зы. Огласите, пожалуйста, когда же? И про капусту.
Да, получилось то что надо! Почём?
Victor620 20-11-2019 20:01
Да все правильно, ограничений явных по использованию сменных резервуаров малой емкости как и по их производству нет. Устаканилось уже что срок эксплуатации в пределах 10 лет, и вроде как иной раз смотрят что бы не было просроченных резервуаров на соревнованиях. На самом деле если есть деньги то лучше купить фирменный резервуар, надежнее будет точно. Было у нас тут на форуме стреляли пробки с проваленной резьбой.
Victor620 20-11-2019 20:02
Кит в разрезе. Все просто.
Victor620 20-11-2019 20:10
quote:Изначально написано Grunherz: Да, получилось то что надо! Почём?
На вопрос когда продажа и почем ответ - скорее всего ни когда. Этот Кит возможно продам, кому ни будь из наших местных вместе с пистолетом. Я не коммерсант и не производитель. Чукча не читатель, чукча писатель.
Grunherz 20-11-2019 20:26
quote:Изначально написано Victor620: Кит в разрезе. Все просто.
А как подгоняется попадание обратного клапана напротив отверстия с толкателем при изготовлении?
Const_nn 20-11-2019 22:10
quote:Изначально написано Victor620: На вопрос когда продажа и почем ответ - скорее всего ни когда.
Ну и стоило душу травить...
av39 21-11-2019 03:08
quote:Originally posted by Victor620: скорее всего ни когда
Э, нет, маэстро. "Поматросил и бросил?"(с). Раз уж раздраконили, сделайте с десяток, тем, кто писал в теме. Пусть, например, по 5-ке.
strannyks 21-11-2019 03:23
quote:Originally posted by Victor620: На вопрос когда продажа и почем ответ - скорее всего ни когда. Этот Кит возможно продам, кому ни будь из наших местных вместе с пистолетом.
Очень жаль. Вы прямо расстроили многих местных спортсменов...
Vladimir M 21-11-2019 12:09
Доброго времени! Любой из вариантов очень интересны. Многие спортсмены захотят перейти на такой кит. Нужно продавать!!! Пистолетов то много на руках. А можно поднять скорость до тех же 180 м/с?
Victor620 21-11-2019 16:58

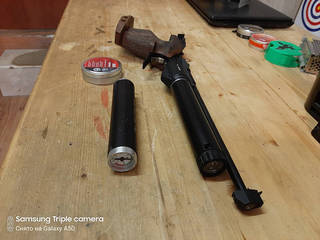

Запилил сегодня сменный резервуар с поперечным заправочным портом. Резервуар цельноточеный, без передней пробки. Аналогичная конструкция у Штаеровских резервуаров, там еще вдобавок в корпусе резервуара выточено в передней части углубление в которое вкручивается бескорпусной манометр. У меня манометр обычный китаец, с пластиковым колпачком по диаметру резервуара. Теперь можно заправлять при необходимости резервуар не скручивая, но можно и открутить или ослабить для выполнения холостой пристрелки. В задней пробке клапан поставил тоже. Общий вес пистолета с новым резервуаром 950 грамм. У ижевского массивная стальная задняя пробка. У меня Д16т.
Victor620 21-11-2019 17:05
На последнем фото мой теперешний арсенал. Хенд мей практически полный.
Victor620 22-11-2019 11:58
Человек в основной своей массе слаб и жаден. Ни когда не говори ни когда. Чего не сделаешь за деньги? Попросил человек, продал этот кит... Немного разгребу неотложные дела запилю еще один такой же.
Const_nn 22-11-2019 15:21
quote:Изначально написано Victor620: Человек в основной своей массе слаб и жаден. Ни когда не говори ни когда. Чего не сделаешь за деньги? Попросил человек, продал этот кит... Немного разгребу неотложные дела запилю еще один такой же.
Может отдать производство, например, Федору Крюгеру? Если чертежей не жалко? Он думаю с легкостью запилит такой кит...
strannyks 22-11-2019 15:56
Я бы прикупил кит под баллон Штейра, и возможно даже не один, а несколько, для секции... Если конечно цена будет не запредельной. Поэтому хотелось бы знать оценку автора, за сколько он продал бы такой кит (или семь комплектов)?..
