СКЛЕИВАНИЕ ЗАГОТОВОК ЛОЖИ Приготовьте
всё к склеиванию-по инструкции приготовьте клей ЭДП,лучше
предварительно смолу опустить в тёплую воду,градусов 40-45 и подержите
её там минут 10-так смола станет более текучей, она лучше перемешается с
отвердителем.Позаботьтесь о столе-мне пришлось ответить за кухонный
столик,после беседы с женой я стал застилать его не то что газетой а

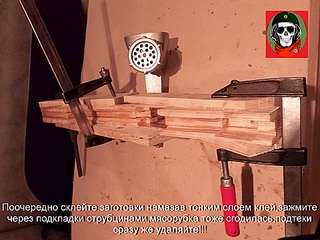

картоном. Поочерёдно склейте заготовки,намазывая клей тонким
слоем-жирно не нужно,после сжатия все сопли потекут наружу,зажмите
сложенные на клею заготовки струбцинами,у меня в ход пошла даже
мясорубка! Проследите за тем чтобы не было смещения заготовок
относительно друг друга и зажмите через подкладки струбцинами в ключевых
местах,мне даже Бакс помогал(мой кот). Усы и левую лапу оттирали потом
ацетоном-залез в ЭДП.Проступившие подтёки сразу удаляйте тряпкой.Дайте
высохнуть не меньше суток!!!Затем удалите струбцины.
ershik7498 12-06-2014 17:00
ershik7498 12-06-2014 17:01
ershik7498 12-06-2014 17:10

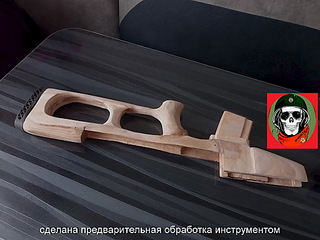

ОБРАБОТКА ЛОЖИ ВСС По
картинке-образцу сделайте инструментом покрупнее грубую обработку Вашей
ложи,только не спешите,обдумывайте сразу свои действия чтобы не
наломать дров!Делайте всё потихоньку и включив мозг,а быстро только
тогда,когда оббежишь вокруг дома и увидишь свою же задницу,пардон за
аллегорию. Используйте весь свой инструмент(режущий)-кстати должен он
быть остроотточенным,это сбережёт Ваши руки и даст работать с
удовольствием.Если у кого то есть возможность сделать это на наждаке или
планшайбе-завидую!Я всё обдирал,подчищал,шлифовал руками(точнее ручным
инструментом).В первую очередь обработайте задник приклада и подгоните
под резиновый затыльник,закрепив его 2 саморезами и клей ЭДП точно по
месту.Далее от него двигайтесь к цевью,постоянно контролируйте примеркой
как себя ведёт железо,железо должно как можно плотнее входить в месте
прилегания задника в приклад и в месте стыковки ложи со ствольной
коробкой(но только не настолько туго что оно будет туда влезать со
скрипом!) Нос цевья при обработке должен остаться в сечении не уже
30мм!Там будет прилегать ПБС(в простонародии глушитель с
пламегасителем,а правильнее ПРИБОР БЕСШУМНОЙ СТРЕЛЬБЫ).Анализируйте то
что нужно срезать по рисунку образцу,лучше их иметь несколько а один в
3D.Не стремитесь воссоздать подлинный Винторез-с конфигурацией ствольной
коробки ИЖ 61 это невозможно,даже крышку ствольной коробки сделать я
способов не увидел-то рычаг взвода мешал,то досылатель,то затвор,то
места под крепёж не находил,в общем отказался пока от неё,хотя идей по
этому поводу была масса. При обработке скелета приклада следите чтобы не
стало тонких стенок-это может привести к поломке ложи в таких
местах,пистолетную рукоятку делайте под свою руку,может кому то
захочется сделать даже выемки под пальцы,хотя я бы не стал этого
делать(на данной ложе считаю лишним).Верх приклада в районе Вашей щеки
не делайте слишком узким,эта часть приклада послужит Вам еще и чем то
вроде щёчки,хотя ту же щёчку можно изготовить отдельно и установить на
регулируемые оси,я не стал этого делать-мне вполне хватало того что было

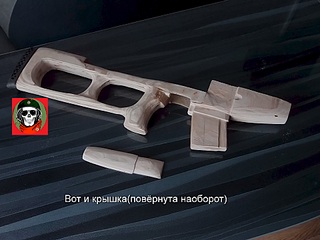

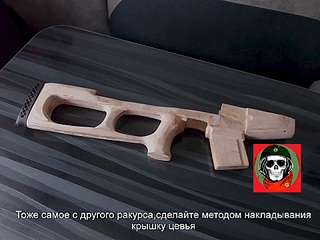

сделано.Наложив кусок фанеры на цевьё сделайте крышку(с припуском).

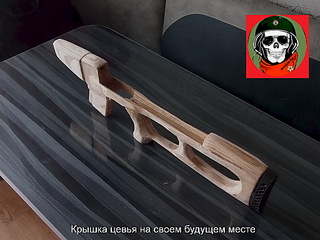

Крышку цевья сделайте из той же фанеры-15мм.Наложите кусок фанеры сверху
на цевьё,обведите по стенкам цевья контур и с запасом в 2-3 мм
выпилите.Придайте ему предварительную форму-я мудрить особо не стал.В
дальнейшем Вы всё равно будете её подгонять под цевьё и форма её
изменится не один раз-уверяю.
ershik7498 12-06-2014 17:12
ershik7498 12-06-2014 17:15
ershik7498 12-06-2014 17:16
ershik7498 12-06-2014 17:19
ershik7498 12-06-2014 17:29

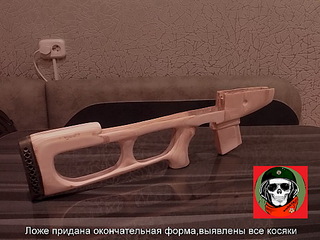

Итак-у Вас грубо обработання ложа,надо сделать из неё конфетку.Наждачкой разной зернистости доведите до ума всё! Все прорезы,ямки,раковины,царапины,рваные места зачищайте сразу! Теперь
когда ложа зачищена нужно доработать все появившиеся огрехи в
обработке!Внимательно осматриваем ложу на наличие оставшихся незачищеных
прорезов,раковин,рваных участков и т.д. и для удобства обводим эти
места карандашом.Данные места подлежат шпаклеванию,если кто-то подумает
что потом всё закрасится-ошибётся на 100%!Шпаклёвка и краска закроют
только самые мизерные царапинки,всё остальное проступит,а заливать жирно
краской смысла нет-Вы получите только подтёки!Наша задача-сделать ложу
такой,будто она отлита лучшим литейщиком,согласитесь вы не захотите
купить винтовку с царапинами и выщербинами,её даже неприятно будет взять
в руки.Ложа должна быть как монолит!
ershik7498 12-06-2014 17:30
ershik7498 12-06-2014 17:34
Доработайте
форму магазина винтовки,постарайтесь придать ему вид похожий на
подлинный магазин ВСС на 10 патронов,может кому то и на 20 понравится,но
это если Вы сразу при выпиливании увеличите длину магазина.Лично мне
пришла в голову мысль а не одеть ли на предварительно подготовленную
площадку настоящий магазин от какого-нибудь карабина.Отправился в
оружейный магазин с надеждой на желаемое приобретение-обойм от карабинов
была тьма и разных,но увидев ценник спросил у продавца--'Обойма
продаётся с телевизором или на нём автограф Г.Лепса?'Идея отпала сама

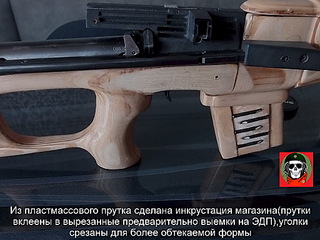

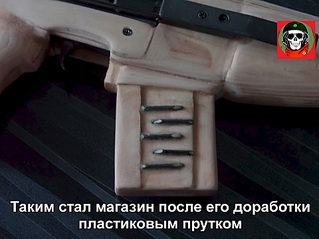

собой сразу!По рисунку расчертил его,сделал второй параллельный
срез,прорезал канавки(неглубокие) для пластикового прутка,изъятого у
Бакса-была у него цацка с перьями на прутке,пришлось потом купить
плюшевую курицу для компенсации морального вреда.Толщина прутка 2.5
миллиметра.Из прутка кусачиками накрошил 12 кусочков,затем примеряя
каждый в прорезь вклеил на ЭДП,предварительно сточив кончики под
углом(так они не будут врезаться в ладонь.Получилось довольно
прилично,во всяком случае довольно похоже на оригинальный магазин.Делать
сразу с 2 сторон не получится-нужно время чтобы подсох клей,да и не
спешите!И вот так получилось.Шикарный магазин на 10 патронов СП5--НУ ЭТО
Я ЗАГНУЛ!
ershik7498 12-06-2014 17:36
ershik7498 12-06-2014 17:41

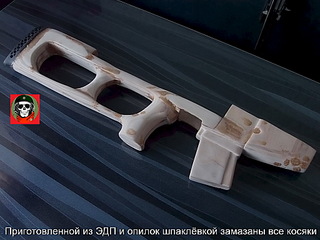

ШПАКЛЕВАНИЕ ЛОЖИ Шпаклёвка
приготавливается из того же клея ЭДП и опилок,оставшихся у Вас после
расспиливания.Смешайте клей и опилки 50Х50.Нанесите на некачественные
участки,которые Вы выявили,не старайтесь нанести её вровень с
деревом-это ни к чему,Вы легко излишек счистите потом наждачкой
заподлицо с заготовкой!!!Тёмные места-замазанные деффекты,как видите
немало(и это только с 1 стороны!)Обработайте досканально шпаклёвкой
место прилегания резинового затыльника приклада.Обработать сразу с 2
сторон не выйдет-наберитесь терпения,сначала сделайте одну сторону,затем
вторую!
ershik7498 12-06-2014 17:42
ershik7498 12-06-2014 17:44
Конфигурация
приёмника обоймы потом была доработана подобно
оригиналу.Теперь,друзья,необходимо все замазанные участки хорошенько
зачистить,затем до приятного наощупь состояния мелкой наждачкой довести
её до финального состояния.В принципе можно сказать что ложа готова под
отделку,но я кроме этого приготовил ещё порцию клея ЭДП и тонким слоем
нанёс по всей ложе.Сделал я это посчитав что данная мера поможет
дополнительно защитить ложу,всё же внешние факторы губительно действуют
на неё-влага,механические нагрузки и т.д. Дополнительная промазка
обеспечивает защиту за счёт того что поры древесины забиваются прочным
покрытием,влага туда точно не попадёт!Сделал я это и с наружной стороны и
с внутренней. Более того слой ЭДП обеспечит дополнительную крепкость
нашей ложе!!!Главное не допустите подтёков-засохшие сопли могут
препятствовать вставке железа на место!Разумеется делать это лучше
поочерёдно с каждой стороны,дожидаясь высыхания клея.Кто-то подумает,ну
ты дружок расстянул тягомотину,повторю что сказал сразу в начале-тут
нужно терпение и усидчивость!Клей высох-теперь мелкой наждачкой лёгкими
движениями зачищаем всё.Вставляем железо на своё место,проводим проверку
всё ли подходит.
ershik7498 12-06-2014 17:48
ershik7498 12-06-2014 17:50
Отверстие
просверленное Вами в левой части ложи ещё в начале проверяем на
совместимость с отверстием в железе.Если совпало-браво,это значит что Вы
очень кропотливо всё подгоняли.Через сквозное совмещённое отверстие
тоненьким свёрлышком просверливаем отверстие в правой части
ложи,ура,теперь мы точно закрепимся!Теперь необходимо сделать отверстие в
нижней части цевья под болт который закрепит кронштейн ствола.Достаньте
железо,место крепления болтика на кронштейне жирно намажьте маркером и
быстро прижмите внутрь цевья до полного прилегания,достаньте
железо-перед вами жирная чёрная точка,сверлом годным для свободного
вкручивания болта просверлите строго под прямым углом отверстие в центре
жирной чёрной точки.Вставьте железо на место и попробуйте наживить все 3
винта(2 по бокам и 1 в цевье).Если совпадают-респект Вам!Вы всё сделали
здорово!Если же Вы не попали в боковое отверстие-не беда!Возьмите
подходящий кусок гриффеля от карандаша,вставьте его в отверстие в
железе,так чтобы кончики его торчали и он мог что-то нарисовать на
боковых стенках изнутри!Аккуратно опускайте железо на место до полной
посадки.Гриффель будет мазать на обоих стенках,там где черта
закончится-и есть центр отверстия.Сориентируйтесь с уже просверленным
отверстием и наметьте новое,еще вариант-стальную спицу согнуть под
прямым углом и накалив её на газе прожечь в стеночке отверстие-так даже
точнее получится.Затем как и в первом варианте со вставленным железом
просверлите в уже сквозное отверстие на второй соседней стенке.Старое

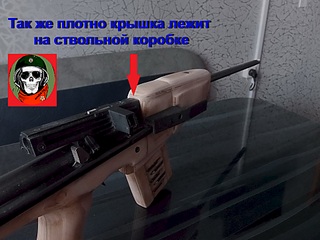

отверстие зашпаклюйте,зачистите. Теперь берёмся за крышку цевья.На
кронштейне поддержки ствола есть отверстие для крепления целика
винтовки-оно и нужно.Ушки под штифт если мешают можно сточить надфилем
или срезать ножом,если сама втулочка под отверстие чуть выше Вашего
цевья-не беда,с внутренней стороны крышки цевья Вы сможете рассверлить
отверстие большего диаметра на глубину в полкрышки и она сядет.Также
сделайте на внутренней стороне крышки из 5мм фанеры что-то вроде
каблучка за кронштейном ближе к ствольной коробке,главное соблюдайте
центровку замерив расстояние между стенками боковин цевья.Приклейте его
на допустим ПВА и закрепите шурупом или как я степлером и 2
скобами.Крышка будет фиксироваться на болт к кронштейну,а каблучок не
даст ей вращаться вокруг оси.Также как и с нижней частью кронштейна
намажьте втулочку крепления теперь уже крышки жирно маркером,аккуратно
опустите её на место и прижмите-у Вас снова появится жирная
точка.Просверлите отверстие под болтик,его конечно нужно подобрать
заранее и желательно с потайной головкой.Попробуйте прикрутить

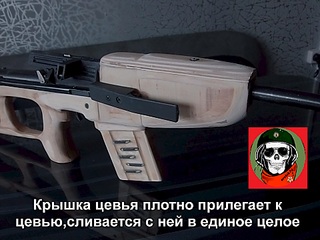

крышку.Внимательно осмотрите её на предмет плотного прилегания к стенкам
цевья!Если есть какие-то зазоры,попробуйте аккуратно подточить эти
места,чтобы крышка села глухо.если не получается-не беда.Вырежьте из
кожи или чего то подходящего прокладочки-я использовал старый
силиконовый чехол от телефона.Приклеивать их не надо-попробуйте теперь
прикрутить крышку.Браво-всё получилось!Теперь прокладки можно и
приклеить.Теперь т.к. крышка была сделана с припуском-не снимая её
сделайте рашпилем и наждачкой аккуратную,точную подгонку под цевьё

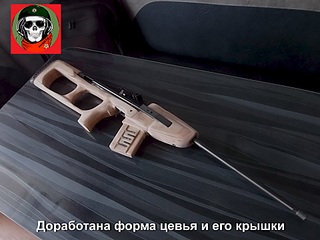

винтовки. Затем доработайте форму цевья и крышки так,чтобы нос цевья был строго под прямым углом к стволу винтовки!
