На фото его очень плохо видно . Вобщем , подумав , решил , что производить зарядку будет хуже . Сначала нужно открыть ствол , вложить пулю , закрыть , потом взвести рычаг . Добовляется ещё одна операция . Хотя так было бы безопаснее . К тому же к и так не малому весу будет добавок . Вобщем я отказался от этой идеи . Потом решил сделать другой поршень . Поршень , который я делал раньше , совмещённый с ГП , меня подводил , поэтому я решил делать его отдельно .
duk1 26-01-2019 14:45

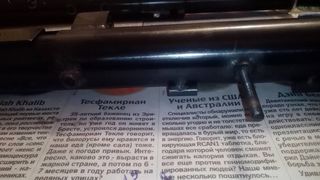

Конечно же я его облегчил . Масса 280 грамм . Вместо манжеты опять поставил резиновое кольцо .Паз для рычага получился очень мелким и это повлекло дальнейшее изменение конструкции . Газовая пружина была сделана низкого давления .Цилиндр плотно входит в поршень Его внутренний деаметр 22мм . В него входит пустотелый шток . Почти по всей длине имеет внутренний деаметр 19 мм и лишь , где стоят кольца уплотнения 16 мм . Но это место много объёма не съедает .На штоке стоит клапан закачки .
duk1 26-01-2019 14:45
Конечно же я его облегчил . Масса 280 грамм . Вместо манжеты опять поставил резиновое кольцо .Паз для рычага получился очень мелким и это повлекло дальнейшее изменение конструкции . Газовая пружина была сделана низкого давления .Цилиндр плотно входит в поршень Его внутренний деаметр 22мм . В него входит пустотелый шток . Почти по всей длине имеет внутренний деаметр 19 мм и лишь , где стоят кольца уплотнения 16 мм . Но это место много объёма не съедает .На штоке стоит клапан закачки .
duk1 26-01-2019 14:52

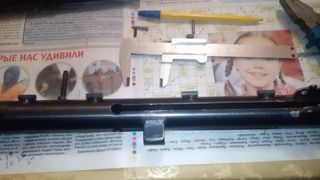

Из-за того , что паз получился очень мелким , пришлочь подпилить подошву рычага взвода . Те ушки , которые удерживают рычаг от выпадания стали почти с фольгу толщиной . При зарядке винтовки рычаг просто выскачил из своего паза . Пришлось в конце паза наварить бобышку в которую стал упираться рычаг призарядке . А , что бы установить такой поршень в рессивер , пришлось делать сквозной паз .
duk1 26-01-2019 14:52
duk1 26-01-2019 14:55

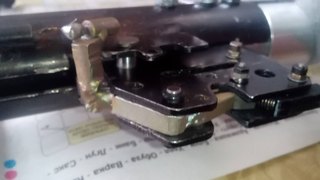

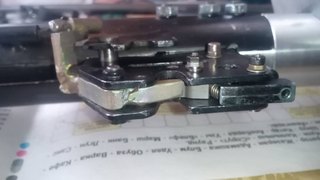

УСМ тоже пришлось переделывать . Так как при стрельбе рычаг взвода и УСМ расположены теперь вправо , пришлось выдумывать специальный рычаг , вместо спускового крючка .
duk1 26-01-2019 14:56
duk1 26-01-2019 15:00
Прошу прощения за кочество фоток . Художник рисует , как умеет . Рукоятка пистолетного типа установлена впереди . Так как я занимаюсь производством подводных ружей , то этого добра у меня в избытке . Крепиться рукоятка сзади на штырь , привареный к рессиверу , а спереди к приваренной гайке .
duk1 26-01-2019 15:02

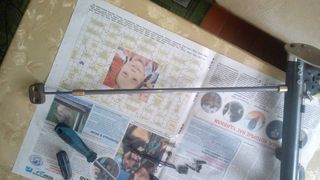

Тыгу хотел сделать из 2-х ммилиметровой проволоки , но там есть определённые нюансы из-за которых пришлось эту тягу делать из тросика . Он проходит через втулки , опять же приваренные .
duk1 26-01-2019 15:03
duk1 26-01-2019 15:05

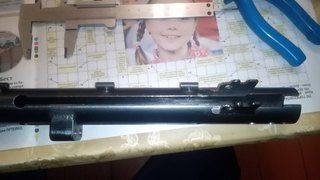

В рессивере , напротив паза сделано технологическое отверстие , для прикручивания насоса . Насос представляет собой простую трубку с внутренним деаметром 7 мм .
duk1 26-01-2019 15:16

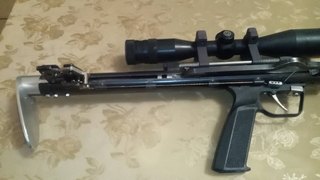

Заднюю пробку тоже сделал другую . К ней прикрутил подобие затыльника . В процессе пристрелки нужно будет отрегулировать наклот . И при необходимости добавить толщины . Все штивты были заменены на специально сделанные винты , что бы не выпадали .В принципе лежит винтовка удобно .Единственное , что пока не ясно , как будет с оптикой . Я вообщето предпочитаю открытый прицел , но здесь это не прокатит . Наварены уже специальные хреновина . В них вставляются направляющие по которым будет ёрзать подпружиненная оптика. Типа подвижного кронштейна . Планку вивера пришлось срезать . ( Кстати помниться , кто-то писал , что эта планка плохо закреплена .) Без болгарки её вообще не отсоеденить . Она не на точечной сварке . Сделаны отверстия . В них вварены бобышки . А на бобышки приварена планка . Всё держиться , как скала ! Вот такой сумбурный рассказик у меня вышел . Кого , что-то заинтересуен , задавайте вопросы .
duk1 26-01-2019 18:40

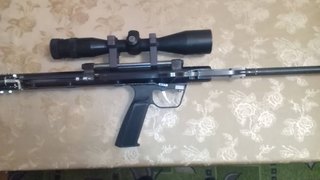

Решил я не лениться и дособирал всё в кучу, только глушитель не поставил. Если будет нетяжело заряжать , так может он вообще не нужен ?
duk1 26-01-2019 18:40
duk1 26-01-2019 18:41
duk1 26-01-2019 18:41
duk1 26-01-2019 18:54
ГП накачана слегка , только для проверки работы СМ , так как снял пластинку , которая предохроняла от выстрела при открытом стволе .Взвёл , закрыл ствол пальцем и сделал холостой выстрел . Досчитал до 5 и убрал палец . Воздух вышел с лёгким пшиком и было видно , как поршень дошол до дна компрессора .Вопрос к знатокам . Я собираюсь стрелять граммовыми пульками . Прочтя тему по настройке ппп , увидел , что на получение одного джоуля на пуле , нужно 2-2,1 куб см. объёма компрессора . Тоесть если получить 38 джоулей граммовой пулей , нужна скорость 275 м.с. Если я просто докачивая пружину буду добиваться этой скорости - будет ли это правильно ?Или нужно обязательно через фольгу или юбку пули растопыривать ?
gnom 28-01-2019 05:08
В 4.5 граммом нормально стрелять не будет. Что бы нормально стрелять граммом, надо перестволяться в 5.5
duk1 28-01-2019 10:12
Похоже , что так и есть . Вчера пробовал стрелять дома , сделав пулеулавливатель . Скорости ниочём . Прослабленные пульки ОЦТОЙ , проваливаясь свободно в ствол , дают 247м.с. Граммовые Гамо , очень плотно встают . Скорость 150 . Больше качать не стал , Заряжать очень тяжело из-за еоротких рычагов .Придётся покупать 0,67-0,68 и пробовать с ними .
