BigMax
18-11-2010 20:16
ПСП хотелось давно... однако всилу разных причин удалось реализовать только месяц назад и решил обфоткать всё и вывесить.
Я вообще заядлый ППП шник и к псп относился скептически, но прежде всего захотелось пощупать новую для себя систему было решено а ряды ПСПшников вступить.

Выборы долгие и мучительные, однако критерии были следующие:

0. Этот пункт появился через 2-3 недели после начала поисков - я понял, что винтовка должна быть НОВОЙ!

1. Наличие живого сертификата с живой печатью... ну в общем очень хотелось. все мои девайсы его имеют, и этот также должен иметь.

2. небольшой вес. однозначно легче 97й вари

3. цена. продав всё (кроме Вари 97) и даже чуть больше имелся бютжет в 38тыров на всё-про-всё.

4. Относительная нормальность и распространённость винтовки - чтобы не быть с ней один-на-один

5. чтобы нравилась...

6. Цель использования исключительно 25 метров на даче в бумагу и иногда до 75 метров по бумаге и воздушным шарикам в деревне. Т.е. чисто бумага, причём без особых притензий на суперкучности, для удовольствия под сугрев.

В общем выкурив разные варианты я понял, что счастья нет... и почти оставил идею, как вдруг увидел в на сайте одного московского магазина цену на тайфунчика.... позвонил, зарезервировал, приехал, забрал... всё приятно, вежливо и культурно. Посмотрев цену у наших коллег в Украине - был приятно удивлён.

Итак, забегая вперёд расклад:
27000 р винтовка в магазе на люсиновской
6500 р насос Хилл МК2 с осушителем - бу на конфе
2500 р ($80) - редуктор от Геннадия (South) куплен напрямую
1500 р ($50) - передняя пробка с манометром wika от Геннадия (South) куплена напрямую
И это всё... прицел, чехол и модер - будут позже.. пока есть чем заняться.

Винтовка принесена домой, запчасти получены на почте, можно разбирать и устанавливать фишки. Сразу скажу, что в прямотоке решил сразу не использовать и даже не настраивать, так как Геннадий оказался очень отзывчивым и сразу согласился всё сделать и выслать. Тем более без манометра в винтовке мне казалось вообще жить не комильфо и решено было подождать и заняться настройками уже редукторного винта.

Ну, поехали, общая длина винтовки 92,5 см, вес... хм... заявляют 2,2кг. активно верю. Оно просто пушинко... Т.е. реально ОЧЕНЬ лёгкая винтовка. Даже ДИ280, которая была до этого кажется очень тяжёлой.
Ложе выполнено из пластика, довольно хрупкий, но в целом меня устраивает на первом этапе, далее будет ложе из фанеры, которое сделаю сам или закажу у кого-нить что-то более изящное.
Ствол Лотаровский, нарезы изумительные, на конце ресьба 1/2 unf прикрыта гаечкой с накаткой. Уплотнение сделано в казённике, что очень технологично и долговечно.

click for enlarge 1920 X 461 251,3 Kb picture

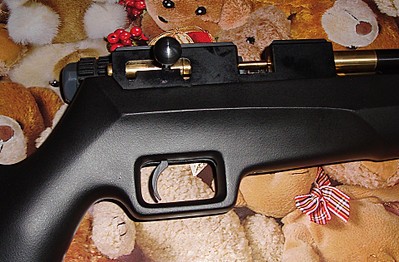

Ствольная коробка очень массивно выглядит. Всё выполнено очень аккуратно, ровно и без косяков. Ствол посажен очень глубоко, крепится двумя поджимными винтами. На коробке стандартный 11мм ластохвост. В комплекте с винтовкой также шла полочка под досылатель, чтобы удобнее заряжать было.
Взвод болтовый, при подымании ручки вверх она очень приятно отскакивает назад - процесс мне очень нравится.
click for enlarge 1920 X 1258 575,0 Kb picture

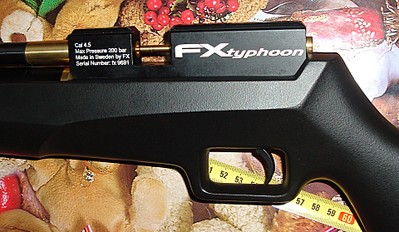

На коробке много интересных надписей, макс. 200 бар, калибр и номер. Забегая вперёд скажу, что на резике написано макс 220 бар - это от того, что у ФиКсов резики унифицированы, насколько я понял.
click for enlarge 1920 X 1116 492,0 Kb picture

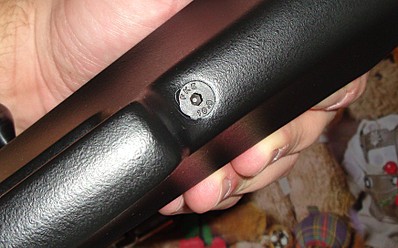

Ложе крепится к железу одним винтиком сразу перед скобой СК.
click for enlarge 1744 X 1085 367,6 Kb picture

Пластик внутри обработан также отлично, железо входит с небольшим натягом. Пока всё супер.
click for enlarge 1920 X 460 232,3 Kb picture

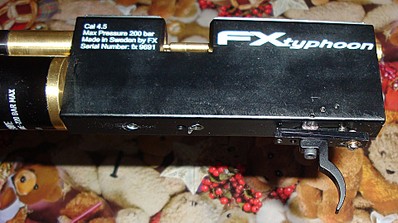

Достали железо из ложа, смотрим дальше. Спуск на трёх штифтах. хотя для чего все три пока не понял - внутрь СК пока не лазил. Спуск удалось настроить ступенька и далее маленький дожим и ограничение хода. Более простой регулировки спуска я давно не видел. На настройку ушло около 74 секунд

click for enlarge 1920 X 1073 442,0 Kb picture

Сзади видно поджим пружины ударника под шестигранник. Тут всё просто и понятно. Но железо из ложа достать придётся для регулировки, хотя с редуктором это и не нужно.
click for enlarge 843 X 1543 212,1 Kb picture

Далее выкручиваем стопорный потайной болтик из нижней части коробки и выкручиваем резик с боевым клапаном. Не забываем его сначала сдуть. Я подложил цилиндрик под поджимной винт и начал потихоньку закручивать, шикнуло достаточно громко, но всё сдулось нормально.
В общем выкрутили винтик и от руки выкручиваем резик из коробки.

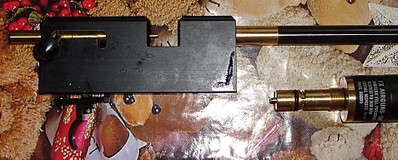

Тут я узрел первый условный косяк. Пробку с боевым клапаном на заводе закрутили тупо плоскогубцами и оставили следы... Было чуть неприятно, но я не стал париться, всё равно на скорость не влияет.
ВИден ход штока боевого клапана - он очень маленький. пара уполтнительных резинок на шейке и аккуратная ресьба и перепускные отверстии. Пока у шведов 5-.
click for enlarge 1908 X 765 387,0 Kb picture

Едем дальше, передняя пробка выкручивается руками вставлянием в 9мм порт заправки хвостовика сверла 9мм. НИкакого большого усилия затяжки нет.
Пробка разбирается элементарно. Слева напнаво - гайка фиксации клапана - клапан - пружинка клапана и сама пробка.
На фото также поджим пружины ударника, пружина ударника, длинный болт крпеления ложа и потайной фиксирующий резик винтик.
click for enlarge 1119 X 1123 266,0 Kb picture

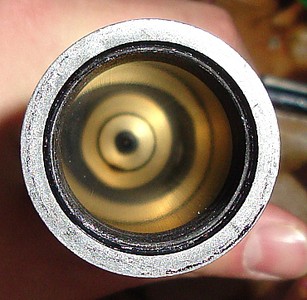

Резег внутри. Стерильно как в операционной. Качество покрытия отличное.
click for enlarge 740 X 723 134,0 Kb picture

Ресьба передней пробки. Ровно и аккуратно.
click for enlarge 695 X 1060 144,2 Kb picture

Предняя пробка с боевым клапаном. Видны следы инструмента, но на скорость опять же не влияет.
click for enlarge 1093 X 2122 383,7 Kb picture

На резике надпись об опресовке 300 барами. И дата производства - июнь этого года. Свежак однако.
click for enlarge 817 X 2036 331,8 Kb picture

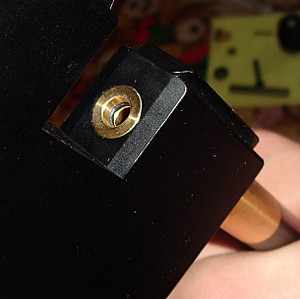

Уплотнение ствола, о котором писал выше. резиночка в латунной втулке, втулка напресована на ствол. Сниму посмотрю позднее.
click for enlarge 1220 X 1216 187,0 Kb picture

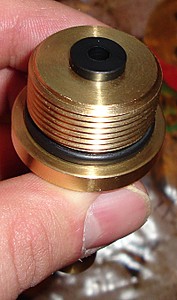

ну и задняя пробка. Меня слегка напрягла протяжённость ресьбы, но думаю это паранойя. Всё достсточно.
click for enlarge 800 X 1355 225,6 Kb picture

BigMax
18-11-2010 20:16
часть 2 редуктор и пробка с манометром

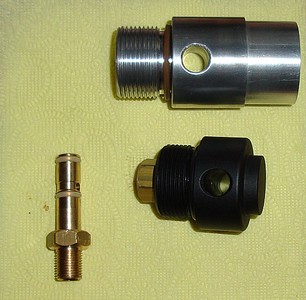

Приведу несколько фоток новой пробки с манометром. Сделано очень хорошо. Качество изготовления выше всяких похвал. Штуцер заправки родной.
click for enlarge 1046 X 1025 213,6 Kb picture

Манометр вика, вполне стандартный.
click for enlarge 807 X 1216 205,2 Kb picture

Впускной клапан на новой пробке с резиночкой по методу Кайнына. Мне нравится. Новая пробка была сделана под штатный 9мм штуцер. Пробка без покрытия - это по обоюдному согласию с Геннадием.
click for enlarge 866 X 1296 238,1 Kb picture

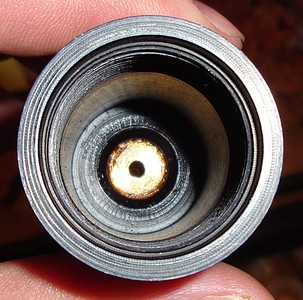

Далее редуктор. Начём ссзади, т.е. с разерукторного пространства. Оно большое. Т.е. при желании позволит регулировать мощность в широких пределах. Общая схема редуктора стандартна для Генаддиевских редукторов. Ставится редуктор под заднюю пробку - т.е. редуктор вкручиваем в резик, заднюю пробку в редуктор.
click for enlarge 1008 X 997 246,9 Kb picture

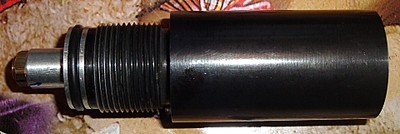

Вид с боку. Слева винт регулировки - пол оборота - 10Атм выходного давления. Я накрутил 100 атм, так как настройка будет делаться на 1,6 У.е. и этого должно хватить. Уплотнение редуктора - перед ресьбой.
click for enlarge 1920 X 644 230,1 Kb picture

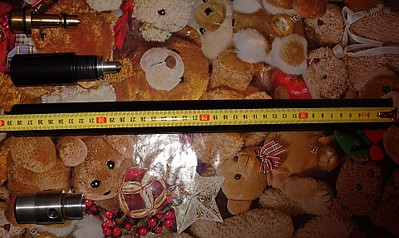

Далее немного размеров - резик 390мм.
click for enlarge 1920 X 1144 522,7 Kb picture

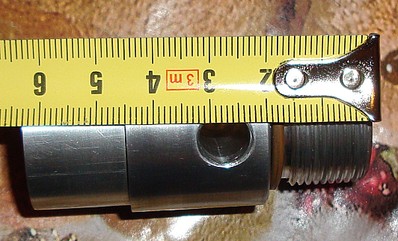

Пробка...
click for enlarge 1064 X 643 170,4 Kb picture

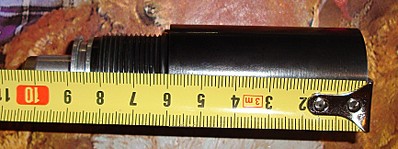

И редуктор...
click for enlarge 1730 X 647 246,2 Kb picture

Далее всё собираем и вот, что получается... резик торчит за срез ствола на около 3см. Это слегка меня растроило, но проблема решаема.
click for enlarge 1920 X 465 293,3 Kb picture

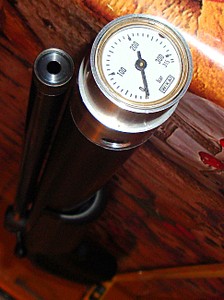

Ну и вид спереди. Нужно отметить, что ствол чуть-чуть не параллелень резику, я думаю что разница между казёнником и дульным срезом около 0,3мм.
click for enlarge 970 X 1297 242,9 Kb picture

BigMax
18-11-2010 20:18
часть 3 настройка
Настройка будет производиться на 1,6 уе, как уже писалось выше. Правда нужно сначала хилл перебрать для надёжности. По мере проведения настройки буду описывать здесь.

BigMax
18-11-2010 20:19
часть 4 ложе
Будет делаться долгими зимними вечерами... пока тут резервирую место.

BigMax
18-11-2010 20:20
Часть 5 доработка, ап и тюнинг
Пока думаю полирнуть ударную группу, подкупить разных пружиночек ну и по - мелочи.

BigMax
18-11-2010 22:19
Часть 6 Общие впечатления и планы.
Пока мен всё нравится. Я надеюсь, что настройка и отстрел меня также не разочаруют. Пока считаю, что получил то, что хотел и очень этому рад.

В планах заказать в англии магазинчик на 16 шутов, поставить модер, прицел и купить чехол.

Первые 6 постов будут обновляться по мере получения знаний и работы над винтовкой.

vlad71
26-11-2010 16:55
С нетерпением жду продолжения....
Бирюк
26-11-2010 19:28
тоже очень большой МО в перепускном. если его убратьт, расход существенно упадет.
также они иногда грешат недосылом - юбка может торчать в перепуске, надо проверять.
а еще неплохо бы сделать крепление ствола в коробку напрямую, без переходников - ствол в коробку заходит на чуть более сантиметра, сие суть очень нежное решение.
BigMax
26-11-2010 20:47
vlad71 завтра собираю насос и первый отстрел постараюсь сделать

Бирюк а что там с перепуском нужно делать?
про недосыл и ствол я знаю буду попробовать.

Bradead
27-11-2010 12:52
Отмечусь в теме. У самого такой же, послежу за развитием.
vlad71
27-11-2010 15:54
Да,еще отпишитесь, как там с модером будут обстоять дела..
