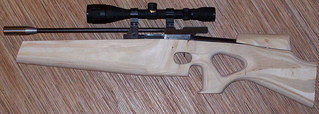

Сверху не полностью заузил, миллиметров 30-35 осталось, как раз для установки щеки, как мне кажется:
Щека
в сечении должна быть треугольной, буду подгонять по месту, я
регулируемую щёку ещё ни разу не делал. Пока со временем тяжело, делаю
урывками.
ober 21-04-2011 20:43

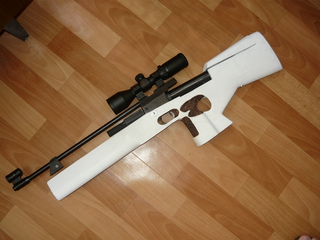

знакомьтесь, моя "Белая Горячка v1.1"
kaarel 21-04-2011 23:33
ober, твоя "горячка" рассчитывалась под оптику или под открытый прицел? Прикольно, необычно. Главное, чтобы удобно было!

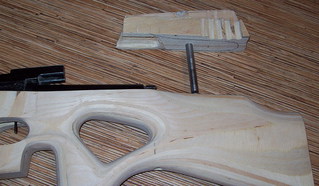

Я тоже смог немного поработать, устанавливал щёку. Расскажу о неочевидных проблемах, с которыми я столкнулся. Главная
моя ошибка - установка направляющей в щёку и втулки в ложе ПОСЛЕ
подгонки плоскости щеки к ложе. Для моих кривых рук оказалось
невозможно соблюсти точное расположение осей отверстий под направляющую
и втулку. В результате щека встала с перекосом относительно ложа и
потребовала подгонки заново. Отверстие для винта во втулке,
фиксируещего высоту щеки, буду сверлить сквозь ложе одновременно с ним,
это позволит не ловить потом совмещение отверстий в ложе и во втулке.
Думаю, стоит ли снять лыску на направляющей щеки по всей длине со
стороны винта? С одной стороны она будет способствовать лучшей фиксации
щеки, с другой - пропадёт возможность поворота щеки для более точной
подгонки её положения.

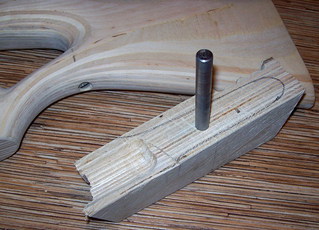

На
фото втулка в ложе вставлена не до конца, чтобы можно было её
вытаскивать. Садится достаточно плотно и сама по себе не выпадает,
приходится вытягивать плоскогубцами.
docalex_rpt 22-04-2011 07:42
Если щека будет захватывать частично задник цилиндра, то возможность поворота щеки все равно очень ограничена. А ober'у ..... ЗАЧЕТ!
ober 22-04-2011 18:59
quote:Originally posted by kaarel: под оптику или под открытый прицел?
скорее, под открытый. но щека регулируется по высоте, так шта и с Оп будет вполне комфортно
kaarel 22-04-2011 23:44
Пробовал
прикладываться с открытым? Меня не щека смущает, а высота затыльника,
не высоковато? С открытым прицельная линия находится довольно низко,
затыльник просится вниз, иначе его приходится упирать в ключицу, а не в
плечо.

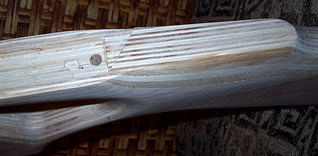

Продолжаю свою работу. Окончательная подгонка щеки. Так она выглядит в профиль.
А так вся конструкция в сборе:
Ещё
тонкости работы для улучшения результата, то до чего я сразу не
додумался: чтобы регулируемая щека смотрелась органичным компонентом, а
не чужеродной нашлёпкой её нужно ставить на систему регулировки и
подгонять стыковку с ложем ДО придания окончательной формы самому ложу
и щеке. Тогда обработка щеки и ложа будет происходить как одной целой,
но разъёмной конструкции и выглядеть в итоге будет на пять.
Остаётся косметика - покрытие фанеры, вклейка втулки щеки, утяжеление, установка затыльника, возможно, врезка шины.
alex CB 22-04-2011 23:57
Жека, экстразачет, очень талантливо!!!!
Nik13th 23-04-2011 01:50
Аплодисменты стоя !!! Теперь окраска или лакировка?
kaarel 23-04-2011 09:30
Рискну принять последнее сообщение на свой счёт. Спасибо. Покрытие - пропитка эпоксидкой.
ober 23-04-2011 12:09
quote:Originally posted by kaarel: высота затыльника, не высоковато?
дык затыльника покамест еще нет. это просто приклад. затылок будет регулироваться по высоте.
ваще, БГ проектировалась с нудными прикладками и линейками. на 80% попал в размерчик.
alex CB 23-04-2011 13:12
80% успеха - это безусловый успех!
kaarel 23-04-2011 23:58
Пропитал ложе
эпоксидкой, разведённой спиртом до жидкого состояния и подкрашенной
маркером. Пропитывал около часа при комнатной температуре, излишки
эпоксидки стёр тряпками. Повесил сушить.
ober 24-04-2011 10:34

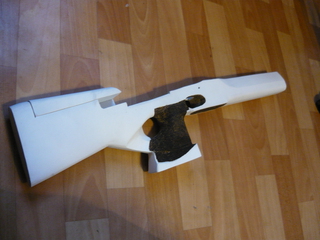

Готовность 95%
на очереди надульник (в работе) и затыльник. чуть позже - еврошина
kaarel 24-04-2011 11:20
ober, крепление железа в дереве сбоку в коробку и в задник, верно? Шину где брать собираешься?
ober 24-04-2011 11:22
да, штатные отверстия в коробке и металлическая втулка+длинный винт сквозь гребень приклада в задник (муфту)
шину буду брать на форуме. также, есть на пирамиде
docalex_rpt 24-04-2011 14:15
quote:Originally posted by kaarel: нужно ставить на систему регулировки и подгонять стыковку с ложем ДО придания окончательной формы самому ложу и щеке
Ну, вроде само собой разумеется .
quote:Originally posted by ober: металлическая втулка+длинный винт сквозь гребень приклада в задник (муфту)
А
зачем? Под щекой сверху через металлический задник к прикладу коротким
винтом крепИте. В приклад втулку с наружной резьбой М8 и отвертстием М5
длиной 20 мм ввернуть и хватит. Не надо длинных сквозняков.
Так примерно. И рычагу не помешает. Ну, раз уж сделал, ober, и хорошо получилось, тогда извини. Не успел понять проблемы.
ober 24-04-2011 14:25
дык уже сделано все отлично совпадает
kaarel 24-04-2011 15:59
quote:Originally posted by docalex_rpt: Ну, вроде само собой разумеется
Нифига не разумеется, пока не попробуешь Это ж моя первая регулируемая щека. И вообще, где ж ты раньше был!!!?
Ты такое классное решение со втулкой показал, которое мне значительно
упростило бы конструкцию... И улучшило бы внешне... Ладно учту на
будущее.
docalex_rpt 24-04-2011 16:42
quote:Originally posted by kaarel: где ж ты
Так
в этой же ветке только-только: Дерево для <Тотоши> или my
handmade и как стреляет деревяшка. А эти моменты просто упустил в
описании. Ненарочно, в голову как то не пришло .
