Собственно инструкция давно написана и идет вместе с Пистолеттобулочкой. и в ней есть и общие указания по эксплуатации, общие указания по схеме винтовки , по ее конструкции, принципу работы, мерам безопасности, подготовки винтовки к стрельбе, регулировке, чистке, смазки, хранению,общие рекомендации по разборке-сборке, список резиновых уплотнительных колец и тд. Пистолеттобулочка действительно очень простая винтовка, ее разборка-сборка обычно не вызывает трудностей и (как мне кажется) интуитивно понятна. В нет каких-то секретных, специально скрытых наворотов, призванных затруднить процесс сборки-разборки. Я в самом начале специально интересовался этим у пользователей и они не увидели в машинке ничего сверхестественного и непонятного. Я действительно хотел сделать и сделал простую машинку. Честно говоря именно поэтому я и не писал подробную инструкцию по разборке-сборке.
Но если хочется фоток - их есть у меня Просто я не так давно отправлял винтовку через посредника за границу, и отправка производилась в разобранном виде. Я этот процесс сфоткал и как мог расписал. Ниже скопирую это сюда.

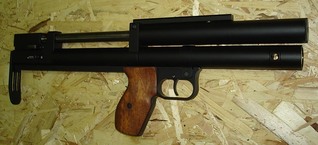

Разборка Пистолеттобулочки с фотками. 1) Исходное состояние
2) Откручиваем 4 винта и снимаем затыльник
3) Винты закручиваем обратно, чтобы не потерялись.
4) Снимаем щечки с рукоятки
5) Откручиваем винт, который крепит шину-крышку спусковой тяги
6) Снимаем шину-крышку спусковой тяги и закручиваем винт обратно,- чтоб не терять

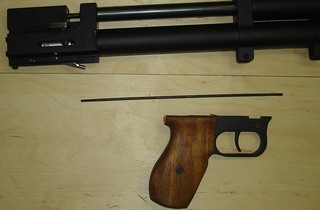

7) Откручиваем четыре винта и отводим рукоятку от восьмерки и хомута. Винты вкручиваем обратно в рукоятку.

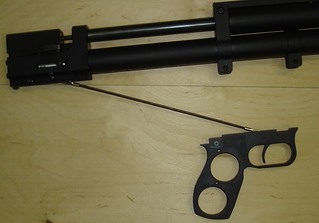

8) Придерживая тягу спуска вращаем (откручивая) рукоятку до тех пор пока не открутится тяга спуска. Выкручиваем тягу спуска из вилки в ствольной коробке. Прикручиваем щечки к рукоятке.
9) Откручиваем винты крепления ластохвоста.
10) Снимаем ластохвост со штифтом, а винты закручиваем на место.

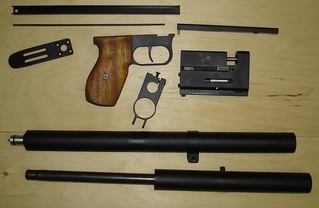

11) Сверху и снизу ствольной коробки выкручиваем стопорные винты и вытаскиваем из коробки ствол в сборе с душителем и резик в сборе. На восьмерке ослабляем винт, который зажимает ствол и снимаем восьмерку.
12) Стопорные винты закручиваем обратно в коробку чтобы не терять их. Собственно разборка закончена.
B.A.V. 86 18-12-2019 05:27
Большое спасибо!!!
dudis 19-12-2019 21:11
Заказали у меня сейчас небольшую партию машинок с Ингваровскими дудками. В остальном в моей стандартной комплектации. Количество машинок в этой заказанной уже партии немного не дотягивает до количества моей обычной партии машинок. Поэтому есть возможность заказать машинку в эту партию и по цене этой партии. Цифра на ценнике этих машинок 28 тыр. Спешки никакой нет и к непосредственному изготовлению я приступлю после новогодних каникул, планируемый срок готовности-февраль. В этой партии не будет машинок с планкой вивера. Комплектацию с деревянными накладками можно будет заказать только до Нового Года, Питерские потроха душителя и остальную мелочевку можно будет заказать до 15 января. Так же 15 января крайний срок заказа машинки в эту партию. Но это не значит что я обязательно приму заказ 15 числа — если достаточное количество наберется раньше, то соответственно раньше и закончится прием. Но совершенно точно после 15 января приема заказов в эту партию не будет.

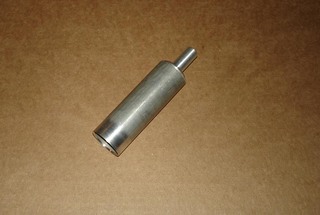

В ПМ мне был задан вопрос чем я вырезаю ПК. Вот фотка. На остальные вопросы ответил в ПМ.
Barsum 22-12-2019 12:04
Читал на соседнем ресурсе, что у вас есть винтовки в наличии? Какие? Имею ввиду по размерам и калибрам. Или только под заказ? Люди интересуются.
dudis 22-12-2019 13:58
quote:Originally posted by Barsum: Читал на соседнем ресурсе, что у вас есть винтовки в наличии? Какие? Имею ввиду по размерам и калибрам. Или только под заказ? Люди интересуются.
Сначала про «модельный ряд» : Пистолеттобулочки есть стандартные , есть удлиненные. Стандартные машинки имеют длину 502 мм с дудкой 300 мм. Удлиненные 562 мм с дудкой 350 мм. Стандартные машинки могут быть в калибрах 4.5 и 5.5 мм. Удлиненные в калибрах 5.5 и 6.35 мм. В базовой комплектации на машинках используется дудка ЛВ для калибров 5.5 и 6.35 и Ингваровская дудка для 4.5. В базовой комплектации все машинки идут машинки с ластохвостом. В калибрах 4.5 и 5.5 в базовой комплектации ПК в модере, в калибре 6.35 в базе Питерские потроха модера. Машинки комплектуются магазинчиками производства Крюгера. В качестве опций доступны Питерские потроха модера для калибров 4.5 и 5.5, Планки вивера, вернее Пикатини для машинок всех калибров, Деревянные накладки на заднюю часть ствола. Ну и по мелочи типа резинки, магазинчики, штуцера под квик, стаканчик антизвона. В основном все делается под заказ, но периодически бывают приятные и не очень исключения,- типа как смотреть . Вот после нового года буду делать партию стандартных по длине машинок, папских, с Ингваровскими дудками. Такие машинки будут заметно дешевле обычных с ЛВ дудками, (может быть и в эту партию попадут несколько машинок с дудками ЛВ, но решение по этому поводу буду принимать после НГ каникул) и совершенно точно в этой партии не будет машинок с планкой вивера. Готовность этой партии ожидается в феврале. Я машинки делаю врукопашную , без всякого ЧПУ. Поэтому объем и скорость изготовления сильно ограничены — не могу разорваться и и не семирукий я многочлен Исходя из этого удлиненные версии Пистолеттобулочек, если будут, то самое раннее - это весной. Из действительно приятных исключений — вот сейчас есть по паре комплектов деталек стандартных и удлиненных машинок с ластохвостом в папском калибре. Так что при необходимости срок ожидания будет небольшим — надо будет только собрать, настроить и отстрелять. Вас не обманули насчет машинки в наличии , хотя я вроде бы не писал об этом в своих темах на этом форуме, а на других площадках я не пишу, - еще вчера была машинка в наличии, написал об этом в обед в купле-продаже, а вечером я ее уже отдал покупателю и до ночи разговаривал с ним о разных пневматических штуках — покупатель приятный человек и собеседник интересный. Честно говоря очень многие любители пневматики приятные люди и поэтому я стараюсь не упускать возможность пообщаться лично. Как-то так.
Barsum 22-12-2019 17:16
Ясно. Спасибо. Да в купле на оргах мелькнуло, что у вас сейчас есть в наличии. Ну хорошо, ответ более чем развернутый. Благодарю.
7leo77 23-12-2019 07:15
Парни, подскажите пожалуйста. Где заказать стаканы в модер? У меня модер 30 мм, стаканы 28 мм нужны. Не хочется ничего пилить. От ПК уйти хочу.
slavak 23-12-2019 13:17
Можно и у Михаила. Но я заказывал у Евгения ,главное размеры втулок правильно промерить.
7leo77 24-12-2019 12:10
Модер запилил, машинка тихая стала. И самое главоне! Отчёт. Пострелял сегодня. Пристрелял на 30м, далее попадалт"куда надо" на 80. Спуск на первый взгляд, не привычный и жесткий. Но позже я понял, что ничего менять не хочу. Мне в кайф. Дал товарищу, он тоже заметил, мол тугой.. потом увидел мешеньку и радостно признал, что очень даже. Я доволен, спасибо Михаил! Думаю о коротышке 430 - 450 мм в 4,5.. зачем? - Хочу!))д
dudis 24-12-2019 12:51
Технических проблем запилить машинку длиной 430-450 мм нет. Посмотрите как у Вас стоит прицел, если от его переднего среза до среза модера есть 50-80 мм , то можно и сделать, если такого расстояния нет, то не имеет смысла - прицел будет выступать за габарит. Или ставить коллиматор, или другой совсем короткий прицел.
xylio 25-12-2019 19:36
Здравствуйте,вопрос такой,комплектация за 28тр. это "бери и стреляй" или нужно еще что то докупать? Удлиненная версия 5.5 по этой же цене?
dudis 26-12-2019 03:17
конечно нужно еще куча всего: как минимум прицел, колечки к нему, пульки, насос или баллон с заправочной станцией, воздух в баллоне кстати, тоже не помешает. А к машинке
quote:Originally posted by xylio: за 28тр.
наверное можно взять в доп комплектацию только стаканчик антизвона. остальное
quote:Originally posted by xylio: это "бери и стреляй"
впрочем и без антизвона она вполне себе стреляет. Так что антизвон не обязательно.
quote:Originally posted by xylio: Удлиненная версия 5.5 по этой же цене?
удлиненная версия дороже стандартной.
xylio 26-12-2019 19:23
Спасибо за ответ!сопутствующие товары понятно (это все есть у меня), вопрос был только про саму стрелялку. Если Вас не затруднит, напишите сколько стоит удлиненная версия, и если есть фото уже готовой (образец) то будет совсем замечательно!)
dudis 27-12-2019 02:51

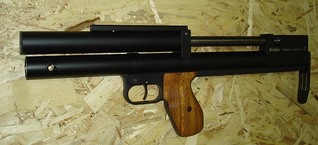

На предыдущей странице выложены фотки удлиненных машинок. И в папе и в дедовском. Да и ранее в этой теме выкладывал фотки удлиненной машинки. Удлиненная машинка в папском калибре в базовой комплектации стоит 38 тыр.
AHAPXNCT1 27-12-2019 05:10
Михаил Вы просто Мастер с большой буквы. Я раньше думал что у Вас есть доступ к ЧПУ станкам. А после Вашего длинного рассказа об изготовлении я убедился, что да, Мастер.
AHAPXNCT1 27-12-2019 05:12
Ах да и спасибо за те два кусочка модератора.
nefteprof 17-01-2020 03:48
Всем добра жду свою от Михаила.
dudis 17-01-2020 14:42
quote:Originally posted by nefteprof: жду свою
Собрал, пострелял планирую в начале следующей недели отправить
DicBig 22-01-2020 10:56
Приобрел я "машинку"! Пока привыкаю. Легкая очень - нужна привычка и сноровка. Но большое впечатление произвел на меня сам Михаил. Я довольно близок к технике и именно в той ее части, в которой работает Михаил. Могу сказать только одно - я восхищен! И одновременно мне жалко, что в России мог бы быть еще один Главный Конструктор, который бы мог очень много сделать для будущего. И еще! Сочетание фантастически светлой головы, владеющей прекрасно абстрактным мышлением и уникальными знаниями, и умелых рук - это очень редкое явление! Я очень рад этому знакомству.
nefteprof 23-01-2020 15:40
quote: Собрал, пострелял планирую в начале следующей недели отправить
