Источник : Daisy PowerLine 400
Страницы:  [1]
NikLM
31-01-2012 20:29
Вашему вниманию предлагается небольшой обзор по разборке пневматического пистолета DAISY PL 400. Может кому то будет полезен мой опыт.
Дело в том, что данный пистоль достался мне в разобранном виде, в виде кучки деталей, в пакетике. Слава богу что все пружинки и детальки оказались в комплекте, за исключением бойка (ударника), его пришлось изготовить заново.
Долгие поиски в Inet не привели к результату - схемы нет, никто не разбирал. Нашел только несколько фото внешнего вида.
Итак. Сразу хочу предупредить, возмите отдельную коробку куда будете все складывать, особенно пружинки - их там 5 или 6 штук. Детальки все хитрые, пропажа любой из них и все, выбрасывай в ведро. Итак, начинаем.


click for enlarge 1920 X 1440 92,7 Kb picture

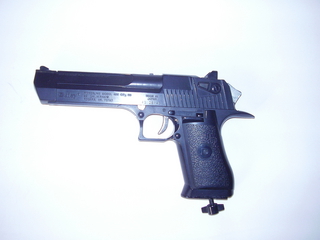

1. Снимаем левую щечку рукоятки, она никак не закреплена, и должна сниматься легко. Вы увидите баллончик, выкручиваем поджимной винт, вытаскиваем баллончик, головку винта расположить параллельно плоскости рукоятки.

click for enlarge 1920 X 1440 172,3 Kb picture
2. Откручиваем 2 винта крепления правой щечки рукоятки, и снимаем ее.
click for enlarge 1920 X 1440 239,5 Kb picture

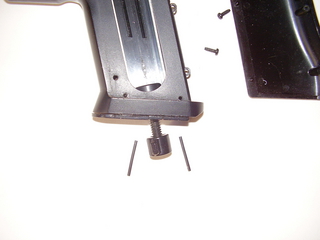

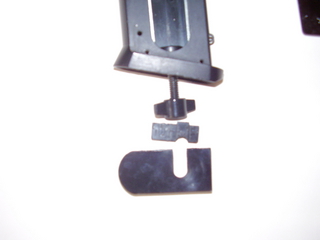

3. В нижней части рукоятки выбиваем (они сами вываляться) два штифта крепления поджимного узла. Вытаскиваем поджимной узел
click for enlarge 1920 X 1440 849,3 Kb picture
click for enlarge 1920 X 1440 518,1 Kb picture
4. Поставить предохранительный рычаг (с обратной стороны) в вертикальное положение, иначе вы не сможете вытащить всю механику из кожуха.
click for enlarge 1920 X 1440 303,3 Kb picture
5. Переворачиваем, и выбиваем два штифта из верхней части рукоятки. Отвинчиваем винт в нижней части, под стволом, у среза.
click for enlarge 1920 X 1440 276,0 Kb picture
click for enlarge 1920 X 1440 63,3 Kb picture

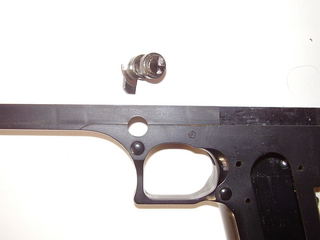

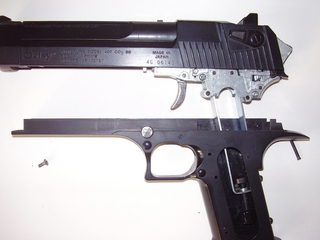

6. Левой рукой берм ствольную коробку, правой рукоятку, и аккуратно отделяем верхнюю часть ствола вместе с механизмом от рукоятки. Предохранительный рычаг (с обратной стороны) в вертикальное положение, иначе вы не сможете вытащить механизм.
click for enlarge 1920 X 1440 973,7 Kb picture
click for enlarge 1920 X 1440 172,0 Kb picture
7. Откручиваем винт в верхней части ствольной коробки, в районе мушки.
click for enlarge 1920 X 1440 159,5 Kb picture

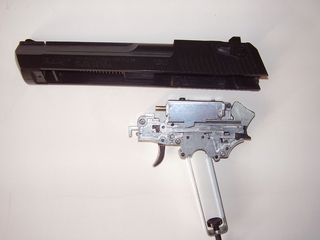

8. Вытаскиваем механизм из ствольной коробки - чуть назад и вниз
click for enlarge 1920 X 1440 120,2 Kb picture

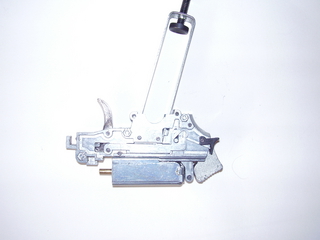

9. Предварительная разборка произведена. Обратите внимание на пружинку, лучше сразу снять, а то потеряется. На след фото вид с другой стороны
click for enlarge 1920 X 1440 130,8 Kb picture
click for enlarge 1920 X 1440 90,1 Kb picture
10. Если хотите разбирать дальше, то будьте внимательнее. Сначала снять боек (ударник) - ТАМ ТОЖЕ ЕСТЬ ПРУЖИНКА.

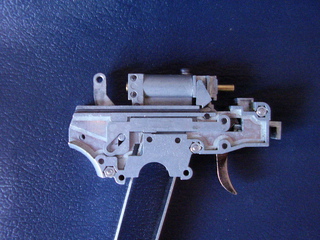

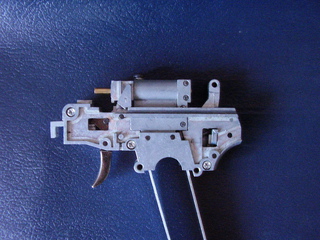

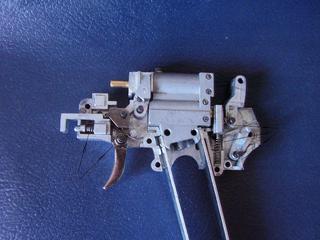

11. Открутить три винта (крест) и аккуратно снять крышку механизма. На фото укзаны все остальные пружинки - не потерять.

click for enlarge 1920 X 1440 545,9 Kb picture
click for enlarge 1920 X 1440 408,1 Kb picture
click for enlarge 1920 X 1440 417,9 Kb picture
12. Сборка в обратном порядке. Удачи.

Mixamarket
01-02-2012 21:53
добавь пожста информации по ТТХ в первый пост и впечатления по стрельбе

а то так тема в Ап и ремонт "просится"
