quote:Originally posted by wasserfall: Кто б мне такое выточил...
ТаГ эта... делаешь чертёжик, идешь к токарю-фрейзеровщику, платишь денюшки и будед тебе зчазтье

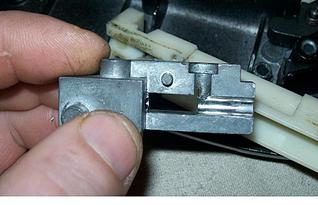

Сегодня доводил некоторве узлы в коробке крыса то есть "напильнинговал". Причина - тяжёлый ход в следствии черезмерного трения. Вот те детали которые "напильнинговались и дофрейзеровывались.

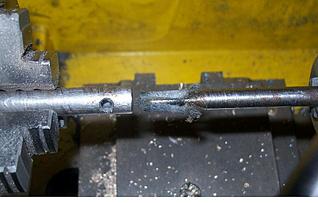

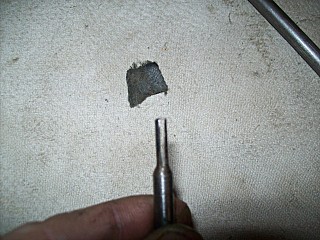

а вот так проводилась полировка пульного входа ствола
Sinc037 11-01-2009 22:28
Хочу заменить досылатель на Юркин из кита. Нужно только ствольную коробку разобрать, правильно?в смысле, насос трогать не надо?
Kapris2008 11-01-2009 22:30
quote: насос трогать не надо?
Достаточно открутить 3 винта сствольной коробки и остоединить ее правую половину, и у вас будет доступ к досылателю.
Kapris2008 11-01-2009 23:15

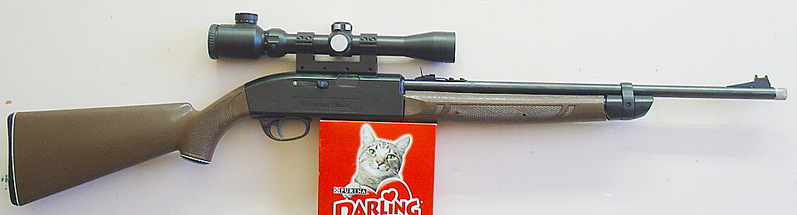

И так, помолясь начнем, не открою каких либо секретов, все это уже описано не раз, но может быть кому-нибудь понадобится! Ружье попало мне в руки год назад, далеко не новое, взято было в Москве б\у, соблазнила небольшая цена, красивый оптический прицел, внешний вид и принцип работы. Первая попытка стрельбы из него, увы, не впечатлила, слабовато. На тот момент у меня были МР 512 и MK 654, так вот мощность с 654 была сравнима, по пробиваемости доски свинцовыми пулями, хрона тогда не было. Далее последовала полная разборка, ну и почти шок, как этот силумин с пластиком вообще может стрелять, но глаза боятся, а руки делают. На работе были неплохие токаря, интернет под боком, так что кому воплощать в жизнь информацию, почерпнутую из интернета, было. Некоторое время, ружье лежало просто разобранное, собрал и начал доводить до ума совсем не давно, месяца 2 назад. Ну, начнем с внешнего вида, вопрос по изготовлению деревянного цевья и приклада, и всяких других наворотов не стоял вообще, так как основное из за чего я запал на это ружье стал ее игрушечный внешний вид, вызывающий улыбку у прохожих и милиции и егерей, это вам не Хатсан 125 и ни Ди 48-54, что можно подстрелить из пластмассовой игрушки, пусть мальчик балуется . А для охоты лучше ружья и не надо, заряжено может быть сколь угодно долго, без ущерба для механизма, точное, легкое и очень прикладистое для меня даже с родным прикладом. Родные прицельные приспособления постарался сохранить .

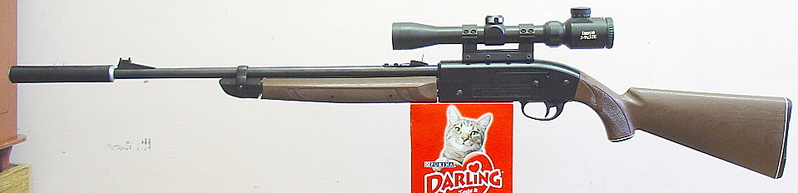

С модером
С втулкой закрывающей резьбу Так что внешний вид если убрать оптику будет как с завода.

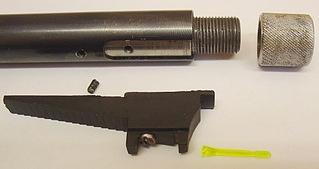

Как решал задачу с установкой модера? Заказывал у токарей переходник, он же одновременно решал вопрос с закреплением внутреннего ствола и сохранением родной мушки. Внутри переходника резьба, она же нарезана и на стволе, он вкручивается в сей
Мушка родная была выбита из кожуха и отпилена, в ней просверлено отверстие и винтиком она прикручивается к переходнику, винт одновременно стопорит от проворачивания ствол, он в него упирается. Кстати на кожухе ствола в районе мушки есть еще одно отверстие под мушкой, после всех настроек в переходнике было просверлено отверстие и в него вставлен отрезок сверла, для фиксации переходника от проворачивания в кожухе ствола. Ствол в кожухе необходимо дополнительно зафиксировать, для этого: 1. выкручиваем шурупы, крепящие прицельную планку, и сразу же укорачиваем их напильником или на наждаке, чтобы они не касались ствола. 2. на ствол я надел куски резиновой трубки, которую взял с вала картриджа от лазерного принтера, фотобарабан которого был извлечен для изготовления модера. В результате ствол туго входит в кожух, передней частью закручивается в переходник, но необходимо учесть, об этом много говорилось, что ствол в казенной части стоит не строго по центру кожуха, а смещен чуть вниз, поэтому такой нежесткий способ крепления стволика имеет преимущества перед способом <заливки эпоксидкой>, ну и при желании все прекрасно разбирается.

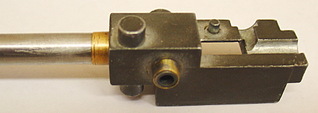

Соответственно на стволе была доведена до ума дульная фаска, и отполировано входное отверстие, чтобы не изнашивалось уплотнительное колечко на досылателе. Фаску сфоткать не смог . Казенную часть ствола сажал в силумин через бронзовую трубочку (от телескопической антенны), под поджимной винт тоже устанавливается металлическая пластинка, иначе винт давит на ствол. После затягивания все сидит плотно, воздух не травит. Уплотнение перепуска и накопителя сделано опять же из бронзы, точилось с помощью эл.дрели и напильника из подходящей трубочки, размеры подбирались по месту чтобы и в накопитель и в отросток казенника входило плотно и туго. Результат не заставил себя ждать, потерь воздуха в этом соединении нет совсем! Что пока не сделал: не решил, стоит ли - это увеличение диметра отверстия перепуска, у меня он пока штатный. Вообще изменение диаметра может наоборот уменьшить мощность, об этом много писалось, у мурки например диаметр перепуска наоборот уменьшают. Будет время, можно поэкспериментировать

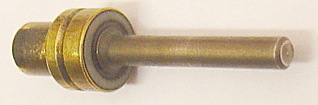

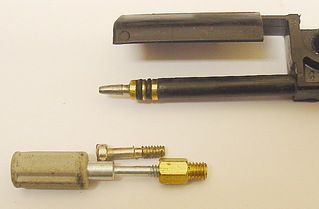

Ну теперь перейдем к доработке досылателя, все как уже не раз писалось, дрель , напильник надфиль и наши любимые колечки от зажигалок. Ту часть куда вставлялась магнитный стержень отрезаем мм на 5-6, сверлим отверстие в пластике, желательно нарезать резьбу, но так она не пойми какая на заготовках, то я просто отверстие делал под размер резьбы, металл сам нарежет , ну и окончательно , когда все готово капелька суперклея. За исходное брал опору от компа, только не ту что на фотке ,эта для крепления материнки, хотя можно и ее, а те что сзади COM и LPT порты и т.д. Точил под размер ствола, чтобы входило плотно до отверстия перепуска, а потом канавку под резинку, сначала сделал одну подом подумал и выточил вторую почти у всех в нете их по две Честно говоря резинка почти не нужна, отверстие ствола полностью герметизируется бронзой досылателя. Носик досылателя подбираем так чтобы пуля юбкой зашла за перепускное отверстие, кстати здесь он съемный , можно сделать несколько разной длинны, под разные типы пуль. Обязательно вход в ствол и силуминовый казенник там, где ходит досылатель сделать фасочки и все отполировать, чтобы резинки не жрало
Где у нас дальше потери, правильно при выстреле досылатель во всех винтовках чуть отходит назад, у кого- то больше у кого- то меньше, значит надо его зафиксировать, способов много, от изготовления нового рычага взвода, клеить медную проволоку закручивать в корпус ствольной коробки винты я поступил проще: Подрезал опорную кромку просверлил отверстие и прикрутил бронзовый кубик, тот что в люстрах у нас зажимает провода- результат полное отсутствия свободного хода. Был изготовлен и металлический взвод, но он мне не понравился, металл жрет силумин, и рано или поздно ствольная коробка выйдет из строя, хотя металлический красиво смотрится!
Перейдем к насосу. Сначала на корпусе насоса сделал еще 2 опорные площадки для накопителя, опять же сейчас бы наверное не стал делать, но тогда информации про кольцо не попалось.

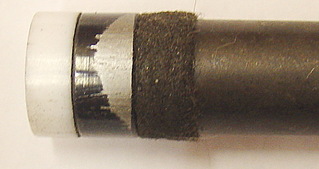

Поршень переделывал вот по этой ссылке, других тогда не нашел
Но попытки были оставить и родной с фторопластовой манжетой, качало неплохо, но почему-то пошли задиры, и я от него отказался.

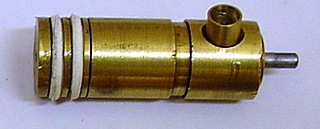

Наполнитель корпус остался родной выточили новую переднюю часть, на фото он с переходной втулкой. По накопителю экспериментировал с впускными клапанами и пружинами на фото сверху родной, снизу самоделки точились на дрели из фторопласта, выпускной не трогал.
С колечками на поршни и накопитель остановился пока на КАМАЗОВСКИХ, работают очень хорошо. Водопроводные больше диаметром и выступают бородой, которую срезает.. На фото (водопроводная , родная, КАМАЗ 2 шт)

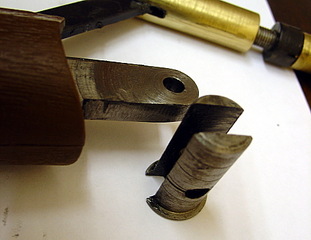

Что дальше ? Воздух надо накачать в накопитель, а рычаг насоса родной начинает гнуться при небольшой нагрузке, поэтому он был изготовлен из металлической пластины целиком, так же была выточена заглушка на насос, взамен пластика.
Накачали воздух , теперь необходимо ударить, родная пружина и ударник, после переделки поршня и накопителя не пробивают выпускной клапан до конца и в нем остается воздух, уже после 10 качей, отсюда вывод: 1 Утяжелять ударник 2 Ставить более жесткую пружину, или как я добавить еще одну. 3 Не забыть откусить носик у направляющей при установке утяжелителя

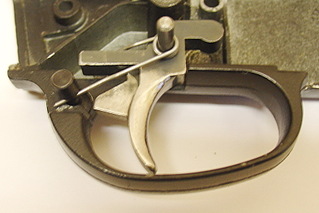

Почти все что нужно сделать осталось только нажать на курок и выстрелить, но прямоугольное сечение тугого спуска так и режет палец. Курок, срезаем острые кромки и полируем , для уменьшения усилия спуска укорачиваем рычаг пружины спускового крючка. Для уменьшения хода на носик шептала надеваем кусочек стержня от гелиевой ручки. Результат у нас короткий , мягкий и красивый спуск!

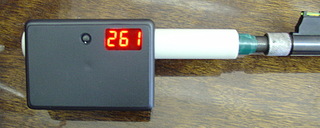

В результате получили 261 км в час 10, 5 КП или 23 единицы силы :-), что неплохо очень!
Вот все что хотелось написать про свое ружье. 99, 9 % сделанного на моем крысе уже описано в интернете, просто хотелось поделиться своим малым опытом. PS попалась нужная статейка, часто возникают вопросы по чистке пневматики
Удачи всем в освоении крыса 2100-2177!!!
Hunter584 12-01-2009 12:18
По-моему достойный результат и дальше донора мучать не имеет смысла. В этом калибре достигнут достойный результат для охоты и дальше наращивать скорость, думаю, не надо, иначе винтовка "живить" будет. Хотя и у меня подход к этим вещам по принципу: чем больше-тем лучше....
wasserfall 12-01-2009 01:01
Рукоятку взвода можно с дыух сторон пласиковыми пластинами прикрыть, тогда силумин жрать не будет.
Sinc037 12-01-2009 05:57
Как думаете, можно ствол в казённике на фумленту толстую посадить? Намотать, дырочки проковырять аккуратно, полосочку от пивной банки отрезать и положить между столом и винтиком и затянуть всё это дело? Какие будут мнения знатоков?
Кстати, а чем лучше шлифовать-полировать пульный вход? На дремель насадки полировочные есть, но уж больно здоровые.
wasserfall 12-01-2009 06:11
Я так и сделал. И эпоксидкой залил дополнитльно. А про вход - смотри вверху. И лучше фаску на дуле нормальную сделай, а потом уже пульный вход полируй.
печкин 12-01-2009 09:30
можно фумом, а можно и герметиком тут как говорится на что афтарская мысль посмотрит . Касаемо АПа крысюка. Все указанные сцылки для меня тоже знакомы и работа проводилась та же в принципе. Тоже считаю что дальнейший разгон повлечет за собой искалечивание крыса - во всем должна быть разумная или как говорят золотая середина. Афтару ЗАЧОТ! . а я пока не в курсе своих скоростей... ну ничего - это вопрос времени .
и немного добавлю о втулке на носике досылателе, изготовленой мною из ПВХ. Прежде всего огромное спасибо за представленную идею полировки пульного входа ствола. Результат пользы данной процедуры оцениваю как наивысший! Конечно колечки будут уродоваться с наименьшей скоростью но они не сравнятся с ПВХ по износостойкости . Крыс собран и первые испытания показали самый лучший результат герметизации. . Таким результатом я доволен как удав после трапезы . Мне осталось тока перепуск загерметизировать и усе! У меня так же втулка но - так как резик самопал то втулка ввинчивается в резик, резьба м6. Переход втулка-казенник по типу штатной, есть идея на носик с казенной части, натянуть кусочек кембрика, который и будет служить как прокладка . По моему это лучший вариант в сравнении с колечками и наматываемым на носик казенника - фумом. на крайность можно для уверенности посадить описаные детали на клей момент, ка-флекс или тип-топ(резиновые клеи) я буду пользоваться тип-топом.
Serty65 12-01-2009 10:30
Kapris 2008, скажи пожалуйста какого диаметра у тебя поршень (только точно) и когда ты одеваеш колечко на поршень оно у тебя в проточке играет или сидит плотно а края колечка на половину выступают. Эти колечки камазовские у них диаметр наружный на 16 мм или меньше. У меня поршень диаметром 15,8 проточку сделал так чтоб колечко играло свободно в ней, качает хорошо но когда много качаеш кольцо по кругу от давления продавливает проточка на поршне и современем начинает плохо качать, пробовал поршень выточить 15,95 но все повторяется, непойму в чем дело мож кольца мягкие покупаю в магазине автозапчастей у них там наборы колечки подбираю чтоб наружный диаметр был 16-16,2.
Sinc037 12-01-2009 17:21
Кто чем фаску делал на казённой части ствола? Где-то про шарик от подшипника читал - это как?
Kapris2008 12-01-2009 19:30
В ответ на замеры поршня: родной - 15,67 мм точеный - 15,74 мм Поршень по крайней мере, переднюю его часть, в принципе надо точить под диаметр трубы насоса, с небольшим допуском, чтобы легко ходил и не болтался. А вот с кольцами скажу так, они выступают чуть, за поршень но не болтаются , не крутятся, негде им там кромку срезать.
wypa 12-01-2009 22:19
Serty65 Под камазовские колечки делай закруглёную праточку, ширеной 2,5мм. и диаметром 12,2мм.
печкин 13-01-2009 13:51
Каприз - а для чего у тебя на поршне стока канавок под кольца? У меня стоит одно а после фетрового кольца которое я добавил, стоит кольцо из фторопласта для меньшего трения поршня о трубу насоса
ЫЫЫЫЫЫЫЫ...... бляхамуха. у меня рычаг накачки погнулся пойду сегодня на смену, буду думать как его усилить.
Kapris2008 13-01-2009 18:25
токарь неправильно понял, переточил лишнего, сейчас тоже буду короткий точить с фторопластовым кольцом. А у меня ось рычага стала корпус насоса есть, думаю восьмерку фрезеровать и приваривать. Кстати по поводу использования свинцовых шаров и разного типа пуль думаю попробовать досылатель трубчатый делать, в нете мнго про него написано .
печкин 13-01-2009 21:49
ЫЫЫЫЫЫЫЫАААААААААААА! разобрал крысонасос, снял цевье и о...л рычаг накачки оказывается долгое время "ломался" в процессе накачивания винта, ну и в конце концов лопнул в том месте где тонкая часть рычага переходит в широкую... С фотать возможности нет.... Латаю на смене щас, буду думать как его закрепить дополнительно. Моя в растроеных чуфствах... пойду дальше заниматься "реанимацией! крыса.
MetalBall 14-01-2009 12:01
а вот что американцы вытворют
и это кросман 2100
Serty65 14-01-2009 03:55
Классная винтовочка, наверное очень дорого стоит.
razin 14-01-2009 18:44
quote:Originally posted by Serty65: и это кросман 2100
от Модератора Вот нафига - может если нечего сказать, может лучше промолчать? Типа предупреждение ты заработал...
