Нового ничего не придумал, просто переосмыслил родной спуск. Вся эта конструёвина монтируется в шине, потом прикручивается : в задней части на штатное место, в центре ( он же задний винт крепления рукояти ), к передней пробке того, что стало заредукторным объёмом. спереди скрепляет модер- интеграшку.
quote: даёшь накладки из того же красноватого дерева
Это водостойкая фанера, пропитанная морилкой под вишню и покрыта льнянкой, потом воском.
MadMaks 28-01-2011 19:17
quote: С тебя каццтвенный обзор MaDRaT!
Уже над этим работаю! Для затравки пока вот, выкладывал на домашнем форуме :
Попробую сделать более полный обзорчик, в стиле " сделай сам ", если интересно. Вдруг кто захочет повторить конструкцию, буду рад, что мои труды не напрасны.
povelo 28-01-2011 21:58
представляете засада:
Неуспела
приехать за две недели посылка с москвы с затюнеными частями моей новой
крыски ко мне в Самарскую область. А я уже еду в поезде со всеми вещами
в Питер (((
Радоваться нужно, что переезжаю, а тут этот косяк. Пришлось срочно делать доверенность на Родителя чтоб получил и переслал - еще пару недель без пистолета.
П.С.хотя врят ли мне эти пару недель будет до него, но всеж обидно.
maksim-432 28-01-2011 22:28
quote:Originally posted by povelo: Неуспела
приехать за две недели посылка с москвы с затюнеными частями моей новой
крыски ко мне в Самарскую область. А я уже еду в поезде со всеми вещами
в Питер (((
Блин, так и знал!!!
povelo 28-01-2011 22:51
ниче, они ж не
потерялись, едут, Варьку полгода ждал и Крыску растакую тож подожду.
Буду пока стрелять из Варьки с новой Хаккой )))
MadMaks 29-01-2011 22:59
Первым делом, хочу
сказать спасибо Алексею за такой замечательный топик! Так вот
посмотришь на всё это великолепие, выставленное здесь и прям аж творить
охота! Руки так и чешутся, так и тянутся к любимому крысу а в голове
одна только мысля - как же мне тебя ещё красивше сделать! Ибо тюненх -
форева! Тюн - наше всё! Сварганил тут небольшой комикс по устройству
своего крысюка. Фотки с телефона, но увы, пока ничего другого нет. Прошу
за это сильно не пинать. Так что присаживайтесь по удобнее. Начинаем. ...................................................... Постараюсь рассказать об устройстве своего крыса. Правда рассказчик из меня не очень, но думаю, будет понятно. Начну с начала, а именно с создания самого MaDRaT-а. Идея
состоит в том, чтобы по максимуму использовать крысиные потрошки и
детальки из магазина, при этом свести к минимуму свой труд ( вот тут
ничего не вышло :-)), пришлось напрячься ). Количество заказных деталек,
тоже хотелось свести к минимуму. И так, из заказных деталей мы имеем : 1. Вставку в трубу компрессора. 2. Восьмёрку. 3. Пробки и перегородки в модер. Из покупных в магазине деталей : 1. Высокие кольца для крепления оптики, под 30мм - ую трубу. 2.
Планку вивера, длинной 140мм. - для крепления оптики, и планку вивера
длинной 90мм., для крепления тактической рукояти от эйрсофта. 3. Пейнтбольная колба на 200 кубиков с ON-OFF - ом. Из найденного в закромах : 1. Труба 30мм для модера. 2. Отходы дюралевых профилей. 3. Мелкий цвет мет, набор напильников и не очень прямые руки. 4. Большой ящик со всякой мелкой, железной хренью.
MadMaks 29-01-2011 23:00

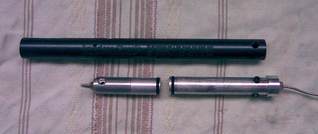

Для начала
дорабатываем накопительную камеру, в трубу комрессора устанавливаем
опорное колечко, само колечко фиксируем тремя гуженами М4, резьбу мажем
фиксатором. Затем, делаем обрезание трубы компрессора и пихаем в неё
вставку. Вставка фиксируется в трубе тремя поперечными винтами М4 под шестигранник, голова винтов диаметром 6мм.
MadMaks 29-01-2011 23:07
Теперь переходим к установке стыковочного узла для пейнтбольной колбы. Тут всё просто. К рукояти крепим уголок, с низу, к уголку крепим рельсу ON-OFF - а, к нему собственно сам крантик. Капилярку
надо впаять в латунный винт М10Н1 и вкрутить это хозяйство на герметике
в ON-OFF, я закрутил на эпоксидку так как в этот узел заглядывать уже
не придётся.
MadMaks 29-01-2011 23:08
Собираем нашего крысёнка для настроек. Если устраивает вариант карабина, на этом фсё! Накручиваем модер и радуемся жизни.
MadMaks 29-01-2011 23:13

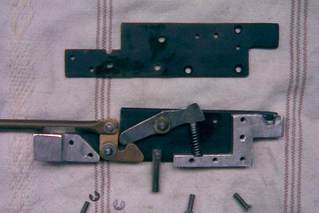

Начинаем превращать крыса в буллпапчик. Для этого нам понадобится дюралевый профиль 15 х 13 или нечто похожее. К этому профилю крепится рукоять, спусковой механизм с тягой переноса спуска и собственно сам крыс. Конструкция спускового механизма.
MadMaks 29-01-2011 23:16
Модер - интеграшка. К стволу, модер крепится двумя гуженами, вкрученными в направляющие втулки. Планка
вивера, крепится на подложку из дюралевого профиля, затем всё это
хозяйство крепится к крышкам кронштейнов для оптики. При установке,
получаем самоцентацию планки, относительно оси модера. Крышки с планкой,
просто накладываются на модер и фиксируются тем, что осталось от
кронштейнов крепления оптики. Передний кронштейн, через планку вивера,
прикручивается к шине переноски спуска. Прикладик крепится одним винтом, к колодке спускового механизма.
Alexeyka4freedom 29-01-2011 23:25
quote:Originally posted by MadMaks: Постараюсь рассказать об устройстве своего крыса. Правда рассказчик из меня не очень, но думаю, будет понятно.
не тушуйся, бери перо, чернила.. и не спеша.. с чувством, с толком, с расстановочкой. А я пока винца се плясну.. аха.
quote: Начну
с начала, а именно с создания самого MaDRaT-а. Идея состоит в том,
чтобы по максимуму использовать крысиные потрошки и детальки из
магазина, при этом свести к минимуму свой труд ( вот тут ничего не вышло
:-)), пришлось напрячься ).
Ну наконец-то истории! Емае. А я про что. Труд - это наше все.
quote: Количество заказных деталек, тоже хотелось свести к минимуму.
А вот тут имхо ты перебдел. Ибо заказные детальки у нашенских мастеров - самые что ни на есть детальные детали!
Зачот. Вот бы только фотокарточки по кацццтвенней)
MadMaks 29-01-2011 23:27
Длинна аппарата получилась 590мм., за счёт афигенно большого модера ( 205мм. свес ). Можно
конечно и укоротить, но мне важно шоб було тыхо! На практике, звучит
внутри громче чем снаружи, так что со своей задачей модер справляется на
все сто. Оглядываясь назад, кое что делал бы по другому, в целом зверёк получился крепкий и трудолюбивый.
MadMaks 29-01-2011 23:36
quote: Ибо заказные детальки у нашенских мастеров - самые что ни на есть детальные детали!
Ну дык А коробка ствольная? А крючёк спусковой? Без мастеров всё равно никуда, они наши ангелы - хранители!
quote: Вот бы только фотокарточки по кацццтвенней)
Эх... нету у меня фотика, но будем теперь усиленно работать над его приобретением.
FilippOk 30-01-2011 03:08
Пару слов о фотографировании. При фотографировании оружия имеют место семь правил:
Правило 1:Вспышка идёт к чёрту. Оружие обычно изобилует металлическими частями. Они, ко всему, ещё и имеют масляную плёнку на поверхности. Как результат - они бликуют. Мало того, фотоаппараты пока ещё сами не в состоянии нормально определить баланс белого при съёмке со вспышкой. Чтобы получить грамотные результаты со вспышкой, нужно: а) иметь грамотную вспышку, а не то встроенное убожество, что идёт в любых фотоаппаратах, и б) уметь ею пользоваться. Учитывая, что вспышка у нас - встроенная, а пользоваться ею мы не умеем, то обычно фотография получается вот такой:
Это неправильно. Потому что вот так оно получится без вспышки:
Что лучше?
Правило 2.Свет. Свет и ещё раз свет. Поскольку
от вспышки мы отказались, то чем лучше освещён объект, тем меньше будет
выдержка, и, следовательно, тем чётче будет фотография. Но свет надо
выбирать с умом. Чересчур много света не даст сделать фотографию
объёмной, пересветлив передний план - фотография будет плоской, а
чересчур мало света - затемнит фотографию или смажет её из-за слишком
длинной выдержки, руки-то трясутся - попробуй удержи аппарат абсолютно
неподвижно в течении секунды... нужен штатив, которого у нас обычно либо
нет, либо он неудобный. Соответственно, свет от домашней настольной лампочки - не подходит. Возьмите пять таких лампочек и получите вменяемый результат. Типа такого:
Подсказка:
попробуйте направить свет не прямо на объект съемки, а в стороны, чтобы
он падал на то что мы снимаем, рассеянным стенами и потолком. Или вовсе
направьте свет вдоль объекта съёмки а сами встаньте "за спиной" у
лампочек. Получится интересно. Подсказка: рассеянный свет всегда лучше, чем направленный.
Правило 3.Фон. Не
надо щёлкать свой Парабеллум на фоне домашних тапок или просто кинув
его на пол! Не стоит также фотографировать любимый Томпсон рядом с котом
Васькой, на фоне маминой герани или напротив окна. Ваш обожаемый Наган
ну никак не будет смотреться в компании весёленьких обоев в цветочек или
на любимом продавленном диване. Обеспечьте ровный фон или композицию-натюрморт. Это
ж просто: положите агрегат на простыню - вот вам и белый фон. При
недостатке освещения, она добавит вам света, просто отражая свет на то,
что вы фотографируете, а также рассеивая его. Положите объект на красное полотенце - вот вам и контрастная подсветка. Поставьте
его на фоне ЛЮБОГО равномерно растянутого пододеяльника - и получите
гораздо более качественные фотографии, нежели стандартные композиции на
тему "мой шпалер на драном кресле". Пример неудачной фотографии:
Она же, но на нормальном фоне.
Правило 4.Баланс белого. Не
забывайте про него. Естественно, в случае, если фотография делается на
камеру мобильного телефона, то баланс белого побоку, но в таком случае
вообще на все правила можно положить болт, всё равно ничего путного не
получится - что с правилами, что без них. Если же вы пользуетесь
мало-мальски достойным фотоаппаратом, то покопаться у него в настройках -
дело пары минут, чтобы выставить хоть какой-то баланс белого - милое
дело. У каждого аппарата он выставляется по-своему, но это дело
всегда проще пареной репы. Охватывать детали не буду, на то есть
инструкция к вашему фотоаппарату или на худой конец, Яндекс. Вот фото без Баланса Белого:
А вот фото с ним:
Сравните и почувствуйте разницу. Подсказка: проще всего выставить баланс белого по потолку - он обычно белый. Если дело на улице - ищите снег или белую машину.
Правило 5.Снимайте издалека. Расстояние - наше всё. Дело
в том, что у объектива любого фотоаппарата есть фокусное расстояние.
Если фотографировать слишком близко, то получится вот что:
То
есть, то, на что он сфокусировался, будет чётко, а остальное - мутно,
размыто. Мало того, чем ближе вы снимаете, тем больше света вы
заслоняете своей тушкой. Грамотнее будет отойти на пару-тройку шагов, выкрутить приближение и получить вот что:
Согласитесь, так лучше?
Правило 6.Композиция. Конечно, проще всего кинуть свой бластер на простыню и щёлкнуть в свете фар КАМАЗа. Но
подойдите к процессу творчески: прислоните его к гвардейскому миномёту,
насыпьте под него гору патронов от СВД, десяток гранат Ф1 и пару
выстрелов к РПГ-7, а сбоку поставьте снаряд от Авроры - и фотография
получится куда интересней. Я утрирую, конечно. Но мысль о том, что
фотографию нужно компоновать - стара как мир. Положите свою винтовку на
пол и щёлкните её лёжа - получится пресно и скучно. Люди посмотрят, и
скажут: "А-а, ну, это ж обычный "Маузер К98", видали сто раз" - и
пройдут мимо. Поставьте винтовку на рукоять, подоприте её чем-нибудь,
а рядом киньте отвлекающий элемент в виде патрона или обоймы - и
получится интересная фотография, люди скажут: "Оба-на, какая Мосинка -
заглядение! Да там ещё и старинный Маузер её подпирает!", сохранят на
память.
Или
фотография на природе - согласитесь, любимая гаубица гораздо интереснее
смотрится возле берёзки в окружении травы и камушков, чем на гранитном
постаменте в квартире?
Экспериментируйте!
Правило 7:Не зацикливайтесь! Фотография
вообще чего бы то ни было - процесс творческий, и наличие сотни
фотографий класса "Мой Дегтярёв, вид справа" и "вид слева" не
оправдывает вашей лени. Фотографируйте спереди, сзади, сделайте так,
чтобы каждый, увидев фотографию девайса, мог примерить его на себя,
представить, как он лежит в руках, почувствовать его массу,
капитальность конструкции, шероховатость насечек... Другими словами, не надо делать так:
Попробуйте сделать так:
P.S. Дело простое. Просто
каждый раз, хватаясь за фотоаппарат, надо верить, что для того объекта,
который вы сфотографируете, течение времени приостановится. Как минимум
- на время, равное времени выдержки кадра. Но для особо удачных кадров - навсегда. И они станут, фактически, вечными. Хорошей вам экспозиции и сильного света!
vmax78 30-01-2011 11:59
КРУТЬ! Предложение закрепить это дело как-то в начале темы.
куманёк 30-01-2011 22:33
Вот молодца!Доходчиво!Уже месяц по фотофорумам,но так как Филя,ни кто не преподаёт.Респектище!
ironwolv 30-01-2011 23:32
Здорово написал и с картинами. Единственное что добавил бы от себя : 1. даже простой лист а4 неплохо убирает направленность света. 2. снимая на "мыльницу" практически всегда желательно уменьшить ISO от автоматического значения. 3. мини штатив за 100р стоит своих денег. 4. трясутся руки ? используйте опоры + задержку спуска =)
MadMaks 01-02-2011 18:38
Шикарная статья! Буду применять на практике, а то из меня фотограф э... неважный в общем.
zerg 007 07-02-2011 16:41
Вот вчера закончил переводить крыса в булку. Дизайн слямзил с восхитительной булки с этой темы
Дизайн
мне так понравился, что решил наглым образом скопировать в меру своих
возможностей. Делал все сам из подручных материалов и на табуретке
(только под резик и щеку профрезировал сам у мастера, и канавки ручным
фрезером сделал)Материал орех.
Делал около 2.5 недели на балконе, жена начала ревновать, каждый вечер пропадаю В итоге 51см, 2.5кг и 30см кореец. Скорость 240мс 0.68 на пике плато.
А сделал из пистолета на фото ниже, только ствол поменял на 30см, пробку и модер удленил на 4см
Перезаправляемые баллончики
