Забегая немного
вперёд скажу что от 'родных' приклада и цевья отпилены ножовкой по
металлу запирающий механизм цевья и посадочный узел приклада.Следующий
мой шаг-на рукоятке приклада была нанесена стоматологическим округлым
бором Ф1,5мм эдакая пористость.Бор 'свиснул' у стоматолога,когда с
наболевшим зубом был у него на приёме.Сказала мне посидеть с открытой
пастью 5 минут,сама по молодости своей наивной щебетала по телефону с
поклонником.Пасть моя была хоть и открыта,но руки работали
исправно-очень я на неё был злой за предоставленные мне неудобства этим
самым бором,пусть хоть чем то ответит зараза!!!Ей видешь ли нужно было
чувствовать когда мне больно!Нашла себе кролика подопытного.Ну это
так,эмоции!Сделать насечку на фанере дело очень проблемное,тем более
навыки в этом дельце у меня пока если честно слабоваты.Пористость как и
насечка имеет один смысл-не дать руке скользить по рукоятке при её
обхвате.Получилось вот так:
ershik7498 10-05-2015 21:41
ershik7498 10-05-2015 21:42
Если кому то покажется это бессмысленным-скажу что зря, это дело имеет полезность!
Так как известны окончательные габариты приклада можно заняться
прокладками и затыльником с чёпиком.Приготовленную заготовку из
пластмассы совместил с резиновым затыльником и точно наметил
отверстия,которые нужно просверлить для их закрепления на прикладе
общими саморезами.Мастера используют в этих целях мебельные
футорки,крепят это дело не на саморезах а на винтах(делают с
возможностью бесприпятственной съёмки затыльника и прокладки).Я решил
отойти от традиций и закрепить на саморезы,а сами детали на
клею.Приложил по месту пластмассу на затылок,отметил отверстия.Затем
сверлом 2,5 мм просверлил их строго под прямым углом на глубину
30мм.Также отметил и на пластмассовой заготовке для рукоятки место
отверстия,просверлил,затем приложил к нижней части рукоятки и сделал
такое же и в ней.
ershik7498 10-05-2015 21:42
ershik7498 10-05-2015 21:43
Чтобы не
нарушать целостность берёзового чёпика на основании рукоятки торчащей
головкой самореза сделал так:в отпиленном от сухой берёзовой чурки с
запасом чёпике,предварительно зачищенном и зашлифованном с обоих сторон
на наждачке,сделал небольшой врез перовым сверлом 8мм на глубину 3мм с
внутренней стороны,чтобы утопить головку самореза.
ershik7498 10-05-2015 21:43
ershik7498 10-05-2015 21:44
Потом развёл
немножко клея и капнув в этот просверленный паз,установил туда саморез
головкой на плоскость строго под прямым углом,слегка облил его ЭДП и
сверху для надёжного прихвата.Саморез предварительно обезжирил
ацетоном.После высыхания он надёжно держался в чёпике,теперь снаружи
получится не изуродованная им красивая ровная плоскость.Теперь
просверлив в рукоятке отверстие,несколько большее диаметра
самореза,можно будет накапав туда не жалея и намазав им же(ЭДП)
внутреннюю плоскость чёпика и основание рукоятки,вставить его саморезом в
отверстие.Я даже ничем не придавливал скажу это дело,всё склеилось, и
так здорово!С затыльником дело похожее,только там отверстия рассчитаны
были не на вставку саморезов,а закручивание их с добавлением в отверстия
ЭДП(для пущей надёжности). Теперь нужно весь приклад в месте
прилегания указанных мест обработать с усердием мелкими
напильниками,затем надфилями,а уж потом наждачкой до идеального сливания
их с прикладом,ничего не должно выступать,впадать-всё должно быть в
одной плоскости.Используя оправки-бруски,просто обернув их
наждачкой,уверяю сделать это можно идеально.
ershik7498 10-05-2015 21:44
ershik7498 10-05-2015 21:45

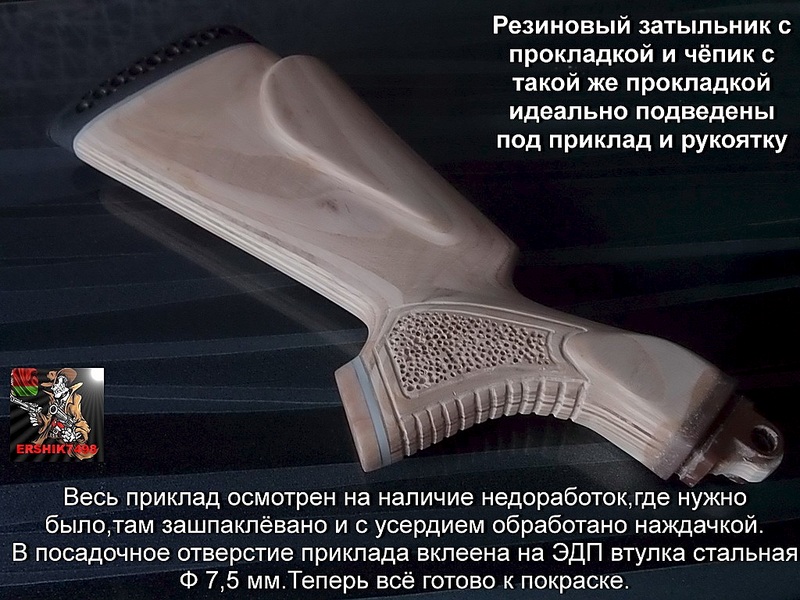

Как видите на
торце рукоятки уже есть горизонтальные параллельные неглубокие
бороздки.Такое я подсмотрел на дробовиках БЕНЕЛЛИ.Обводные линии вокруг
пористых участков и эти пазы сделаны надфилями.Времени конечно
занимает,но оно того стоит!Сначала сапожным косым ножом сделал
прорезанные неглубокие линии,затем довёл всё это квадратным в сечении
надфилем.Также приклеен на ЭДП отпиленный модуль фиксации приклада в
ствольной коробке.Как что делалось опишу далее. Как уже выше
сказано-и этот узелок и запор цевья были отрезаны ножовкой по
металлу.Затем аккуратно на ровной поверхности на средней наждачке
ровненько зачищены.Полировать не нужно-пусть будут слегка пористые,так
лучше в них проникнет клей,тем самым надёжно будет в них держаться. Теперь,точно
разметив среднюю линию на оставленной 'шишке' и замерив штангелем паз в
пластиковой детали,поочерёдно с обоих сторон потихоньку срезал
шпон.Довёл размер до того,чтобы пластмасска с лёгким натягом одевалась
на приготовленную площадку.Если же она не будет абсолютно плотно
прилегать к гребню приклада-не беда! Намазав клеем ЭДП все
склеиваемые поверхности,одеваем пластик на обработанный
участок,максимально прижимаем.Я туго притянул это дело обыкновенным
скотчем.Сушим,как положено сутки.Затем отметил центр отверстия под
посадочную ось в СК и просверлил тихонько строго под прямым углом.В
полученное отверстие дополнительно вклеил стальную втулочку,посчитав что
это обеспечит надёжность при нагрузках приклада.Древесину точно тереть
не будет.Диаметр втулки-7,5мм(внутренний).После высыхания вклеенной
втулки внутри слегка обработал её полукруглым надфилем,сел приклад на
ось в ствольной коробке просто идеально-туго и надёжно. Результат
всего описанного вы видели выше.Возможные оставшиеся щёли из-за
недоклейки шпаклюются составом из клея ЭДП и опилок.Пропорция примерно
50Х50.После высыхания тщательно всё обрабатывается наждачкой от средней к
самой мелкой.Это место должно красиво слится в единый гребень
приклада.Теперь остаётся только внимательно осмотреть приклад на наличие
'косяков'-царапин,пустоток,недоклеек и т.д.!Если что-то
обнаружится,обязательно нужно эти места идеально зачистить,если это не
выходит-зашпаклевать указанным выше составом и тщательно зачистить после
высыхания.Последним нужно обработать поверхности 'нулёвкой'.Если
поверхности зачищены на отлично-такой же результат будет и при
покраске.На 'косяки' махать не нужно-оставшиеся дефекты,чем бы вы не
красили(краска,морилка,чем угодно),обязательно проявятся и испоганят всю
работу!!! Тоже самое предстоит сделать и с цевьём.
ershik7498 10-05-2015 21:45
ershik7498 10-05-2015 21:46
Учитывая что
длина цевья мной была увеличена,делал так.Уложив цевьё на место(рычаг
накачки в паз),вставил вместо крепёжных штифтов две подходящие
шпильки.Затем приложив цевьё снизу СК отметил глубину паза,который был
мне необходим.Теперь замерил толщину отпиленного пластмассового
элемента,добавил к глубине паза такое же расстояние.Теперь приклеив
пластик в полученный паз я получил идеальную длину цевья.Запирание было
даже лучше,чем на 'родном' образце-никаких дребезжаний,люфтов и т.д.!С
'косяками' боролся так как и на прикладе-шпаклёвка,зачистка.
ershik7498 10-05-2015 21:46
ershik7498 10-05-2015 21:47
Для полного
соответствия комплекта на цевье также бором сделан схожий пористый
участок.Теперь и цевьё будет надёжно фиксироваться в руке.Увеличенная
длина исключит то что было раньше-ладонь теперь не прищемишь при
накачке,место хвата для этого также сделано максимально
удобным.Товарищем 'заказчиком' это решение было оценено впоследствии
достойно.
ershik7498 10-05-2015 21:47
ershik7498 10-05-2015 21:48
Забыл сделать
ещё одно фото в том состоянии когда была сделана параллельная обводная
линия,как на рукоятке приклада,должны как бы сочетаться такие элементы,я
так считаю.В паре мест зашпаклёваны 'косячки'-сучки.Обработано
наждачкой конечно же со старанием до идеальности. Обработаем
'нулёвочкой' всё это-и в покраску. Грунтование и окрашивание приклада и цевья винтовки. Кто-то
может задаст вопрос-почему красил краской,а не оставил рисунок
древесины,не обработал маслом,воском или тем же Данишем.Тут друзья вот
что-не нахожу я красоты в рисунке фанеры.На фотках где приклад после
наждачки покажется очень красиво кому-то.Но подлинной картины на фото не
видно.Ведь фанера-это склеенный шпон,и склеен он в разных
направлениях.Это и придаёт ей прочности.Уверен что никто не встречал
древесину,чтобы её текстура пересекалась под прямым углом от слоя к
слою?Есть конечно же в древесных породах и вычурные рисунки(капы
берёзовые или карельская берёза к примеру).Но не настолько.О торцах
вообще говорить не хочется-ровные прямые однородные линии,напоминает
молодую ёлку,не более.Поэтому красить решено было краской. 'Заказчику'
очень понравился цвет приклада как у уже названного выше Хатсан
Галатиан.Действительно-сочетание рыжевато-коричневого и чёрного цветов
достойное.На том и порешили. Сначала приклад и цевьё были протёрты
мягкой ХБ тряпочкой от всех опилок,феном выдул все самые мизерные опилки
и абразив.Затем тряпочку смочил в ацетоне,отжал как следует и протёр
приготовленные к покраске детали.Грунтовку как обычно применял акриловую
аэрозольную из автомагазина.Простите,но фоток после грунта не делал,так
как красил вне дома.Предыдущую работу свою красил на балконе,только вот
за тот самый балкон ответить мне пришлось по полной.Очень уж сердилась
жена,когда от пыли акриловой оттирала окна и пол.Вполне мог отхватить
этой тряпкой и по физиономии,обошлось.Но грунтовать необходимо-без него
краска не будет лежать,а обсыпется очень быстро! Грунтовал изделия в
подвешенном состоянии в 2 слоя.Чтобы не закрасить пластмассовые
прокладки и затыльник-закрывал их по краю малярным скотчем.Отдельно
придётся повозиться с чёпиком,зато вид будет шикарный.Для чёпика
использовалась матовая чёрная краска.Сначала я загрунтовал только
его,закрыв скотчем прокладку,затем окрасил в 2 слоя.Когда высохло всё до
конца,стал заниматься остальным,закрыв уже и чёпик и прокладку новым
скотчем.Сушка между слоями-порекомендую 1 час.Толстым слоем не нужно
грунтовать-спрятали цвет дерева,и достаточно!Баллон нужно держать на
расстоянии около 25-30 см от поверхности,иначе можно наделать
подтёки.Если же будут-ждёте полного отвердения,зачищаете наждачкой
подтёк,затем нулёвкой и заново слегка задуваете этот участок.Второй слой
сушится часа два.Всё,загрунтовали!!! Теперь окрашиваем по той же
технологии изделия краской.Краску как обычно я использовал автомобильную
матовую аэрозольную.Также в два нежирных слоя.Сушим окрашенное после
второго слоя не менее 4-5 часов,но лучше и надёжнее оставить сохнуть на
сутки.Пробовать на ощупь как всегда не советую-оставите пальцы!!!Когда
высохла краска,очень легонько 'отработавшей своё нулёвочкой' я прошёлся
по окрашенному.Это для того чтобы удалить всю пыль от краски(после
высыхания поверность на ощупь слегка шершавая).Затем также в два слоя
всё было покрыто аэрозольным матовым автолаком.Это обеспечит надёжную
защиту нанесённой краски,убережёт её от постепенного стирания.Плюс
добавляет очень приятный глазу матовый блик.Когда всё перечисленное было
сделано выглядели изделия так:
ershik7498 10-05-2015 21:49
ershik7498 10-05-2015 21:49
На 'СТОЛЯРНЫЙ ОСКАР' конечно не тянет,но что лучше американского точно.По такому же принципу поступил и с цевьём винтовки,вот:
ershik7498 10-05-2015 21:50
ershik7498 10-05-2015 21:50

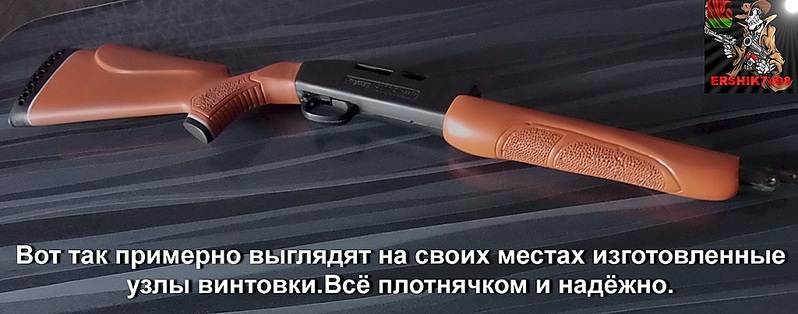

Теперь примерил
всё высохшее к ствольной коробке-получилось просто великолепно.Приклад
жёстко и надёжно сел в СК,надёжность 100%-ная.Цевьё как и задумывалось
отлично облегает по СК сбоку и снизу.
