quote:Originally posted by SibMicroTech: Могу посоветовать: Выкручиваете дюзу до гарантированного прямотока. Отстреливаете всю заправку в хрон, записывая давление через 5 выстрелов. Убеждаетесь, что желаемая скорость достижима. Если нет - крутите пружину ударника. Повторяете отстрел в хрон. Находите верхнюю скорость в плато. Она будет соответствовать какому то давлению. Настраиваете редуктор по вышеописанной методике до достижении максимальной скорости плато.
Я на предыдущей странице расписал точно такой же метод, но "на ганзе постов не читают"
quote:Originally posted by Торвальд: Без стенда я настраивал по такому методу: 1) Сначала в прямотоке настраиваем поджим ударника на желаемую скорость при давлении 110-130 атм. 2) Закрываем редуктор. 3) Закачиваем резервуар. 4) По чуть-чуть увеличиваем заредукторное давление до достижения желаемой скорости. Регулировка очень чувствительная, поворачивать винт нужно на маленький градус. После каждого поворота делал один холостой выстрел, потом уже с пулей в хрон.
opera-tor 26-01-2018 14:00
quote: Это плохой метод. Как только вы стравливаете воздух из резервуара поршень редуктора вминается в дюзу без ограничения. То есть пружины у вас уже более плоские (а давление создаваемое редуктором уменьшается), а запирающий элемент поршня редуктора можно выкинуть. То есть с высокой степенью вероятности редуктор вы уже угробили.

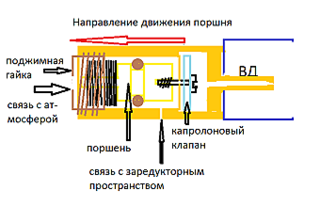

Не вижу взаимосвязи. Практически в любой редукторной винтовке если стравливать воздух через стравливалку,манометр и пр. остается воздух в заредукторном пространстве,если конечно при стравливании давление в резервуаре выше чем давление настройки редуктора.После всего проводят контрольный спуск(выстрел).Причин продавливания дюзы не вижу. В данном экзепляре запирание происходит по плоскости металл-капролон как в обычном клапане. Вот набросал схемку:
SibMicroTech 26-01-2018 14:25
quote:Originally posted by opera-tor: Практически в любой редукторной винтовке если стравливать воздух через стравливалку,манометр и пр. остается воздух в заредукторном пространстве,если конечно при стравливании давление в резервуаре выше чем давление настройки редуктора.После всего проводят контрольный спуск(выстрел).Причин продавливания дюзы не вижу
Вы подумайте что происходит с клапаном редуктора при сбросе воздуха из резервуара... Вот как раз в момент когда происходит "запирание" воздуха в ЗО. Что там и чем запирается, а так же что перестает противодействовать "запиранию" и с какой силой. В нормальных винтовках сброс воздуха происходит из накопительной камеры. Редуктора данного пистолета в глаза не видел, но если вы проблем не видите, значит пока все отлично
opera-tor 26-01-2018 17:12
quote: Редуктора данного пистолета в глаза не видел
quote: если вы проблем не видите, значит пока все отлично
Согласен,что действую не совсем правильно. Но в данном случае у меня нет других вариантов разобраться с настройкой редуктора.
Владимир74 27-01-2018 21:22
Мне кажется,надо сделать опцию-пробка с манометром и стравливалкой.Устанавливается вместо пробки с клапаном.Получится стенд для настройки редуктора. Сервисменам в обязательном порядке.
opera-tor 28-01-2018 20:32
quote: Мне кажется,надо сделать опцию-пробка с манометром и стравливалкой
Планирую сделать так: взять болванку, с торцов просверлить как на коробке отвертия под пробки и болты,сбоку отверстие под манометр.Затем установить в подготовленные отверстия клапанную пробку и резик с редуктором сответственно. По штоку клапана стучать молоточком. Вот,набросал
Торвальд 29-01-2018 18:02
quote:Originally posted by opera-tor: Вот,набросал
Ага, и для того, чтобы повернуть регулировочный винт редуктора, надо каждый раз полностью сдувать резервуар и выкручивать из болванки корпус клапана, а потом сборка и закачка в обратном порядке. Терпения хватит?
Владимир предлагает гораздо более удобный вариант.
opera-tor 29-01-2018 20:42
Это же набросок,а не чертеж.У редуктора в районе крутилки должна быть связь с атмосферой.Там и будет доступ к регулировке. Проще это та же коробка только упрощенная :без рукояти,спускового механизма,ствола.
Кирилл-Коктебель 31-01-2018 18:58
Когда у меня был данный пистолет в 5.5 (с квадратным модером ),я разобрал редуктор поставил по схеме как советовали в самой начале темы ,все собрал потом регулировал сам редуктор не сбрасывая давления и поджимом пружины ударника . У меня спокойно получилось 2.10 жсб вес 0.93 ,можно было и больше но не стал . Количество выстрелов не помню. А по началу пока не переставил пружины и не пересмазал было 1.80. А так изделия оставило приятные воспоминания. Но пистолеты не мое.
opera-tor 07-02-2018 20:27
Сделал стенд.Испытания завтра.
Владимир74 08-02-2018 12:03
Интересно.
opera-tor 08-02-2018 19:28
Пришлось переделывать приблуду ошибся с отверстием под резьбу для манометра.

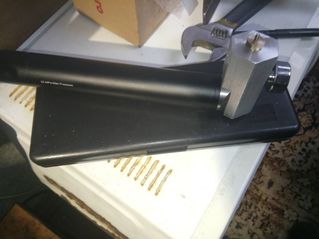

Вот в разобранном виде для общего представления,мож кто захочет себе сделать.
Оказалось,что настройки которые были описаны выше на форуме соответствовали 100 атмосферам редуктора.Без стенда был уверен,что около 120.
Сделал короткое виде работы стенда и ещё немного Сейчас настроил приблизительно на 120(если верить манометру,хотя именно по нему настроил редуктор Колибри).Завтра отстреляю в хрон,посмотрю что со скоростью. Вот метки для настройки для ленивых Нижняя метка это слабое поджатие гайки.Далее видно где 100,где 120.То есть при той постановке пружин,что у меня(есть в сообщениях выше) можно приблизительно настроить редуктор.
Владимир74 15-02-2018 10:53
Редуктор стабильно работает?
xAndrey 15-02-2018 23:49
quote:Originally posted by Владимир74: Собрал один.Стреляет. Готовим к сертификации.
не вижу предохранителя...Володь, без него не пройти, это первое к чему "цепляются"...теоретически можно сделать, как на каком-то углекислотном китайце...замок в спусковую скобу и обозвать в РЭ и ТУ "съемный предохранитель", абсурд, но проходит
Владимир74 16-02-2018 23:24
У нас проще. Это курковка.
Владимир74 16-02-2018 23:28
Сделать блокировку СК,совсем не сложно. 4 детальки и два отверстия.
xAndrey 18-02-2018 20:56
quote:Изначально написано Владимир74: Сделать блокировку СК,совсем не сложно. 4 детальки и два отверстия.
индикацию положения не забудьте, то-же доколебливаются
Владимир74 27-02-2018 21:35
Владельцы пестолета РР700 ,проживающие в Москве, отзовитесь пожалуйста. Нужен штуцер от этого пистолета. Естественно с возвратом. Штуцер потеряли в конторе по сертификации,блин. Выручайте.
d!k 27-02-2018 21:59
Где тут смайлик *фейспалм*?
klest 28-02-2018 10:56
Вов, это всё прелести Российских бюрократических госучереждений - делают всё возможное, что бы ты не прорвался сквозь "их сети", а если и прорвёшься, то споткнулся максимальное количество раз, которое возможно. Только что приехал из гос.учереждения - злой как собака. Надежда обзавестись РР700 всё равно не гаснет в моём мозгу!!!!!
