Обзор ещё в процессе написания, но всё самое интересное уже описано, кроме скоростей которые будут потом. Если есть вопгосы, задавайте
Винтовка
выпускается в Бельгии на заводе Руттен по заказу фирмы Браунинг. Ранее
до сотрудничества с Браунингом она была известна как Rutten Winstar
Mach 1. Забегая вперёд скажу, что качество винтовки и материалов в
целом высоко, кое где даже выше Вайрауха. Винтовка сделана с
минимальными допусками и очень хорошо конструктивно продумана.
Основные ТТХ Калибр - 4,5мм Неподвижный ствол Общая длина - 1150мм Длина ствола - 460мм Масса 4,22 кг Заявленная скорость 280 м.с Автоматический предохранитель Двухтактный взвод.
Сделано в Бельгии.
Turhon 11-06-2009 18:38
Вот наконец то купил то что долго искал. Модель очень редкая. И по своему уникальная. Их всего выпущенно менее 3000, в Россию официально не поставлялась. Купить винтовку в первозданном виде из-за её редкости не удалось. Я являюсь третьим хозяином, так что над винтовкой успели поиздеваться . Обрезан до 30 см ствол, стоит газовая пружина и модер, сделан бединг. В
ходе зкспериментов первый владелец повредил ухо крепления взводного
механима к ствольной коробке. Повреждённое ухо он сделал, но не
аккуратно - появился зазор - периодически при выстреле "арбалетный"
механизм затвора спуска не до конца возвращается в свободное положение
и рычаг остаётся заблокированным. Пришлось витвоку ремонтировать. Мощность сам не успел померять с родной манжетой, я вообще сделал 3 выстрела, потом винтовка заклинила и я её разобрал. Но продавцом заявлялось 1.7 джоулей Компрессор достаточно большой. Диаметр 28, ход 90. После ремонта и замены манжеты винтовка выдала 1.6 дж Стабильность скорости довольно высока, разброс в среднем не более 2-3 мыс

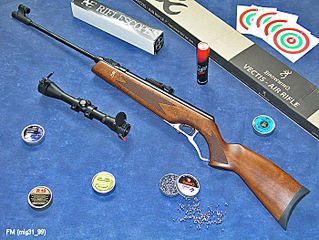

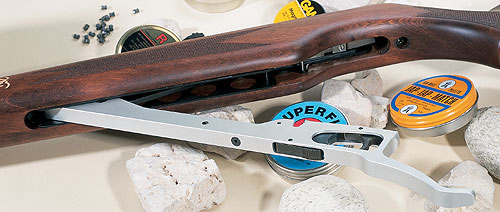

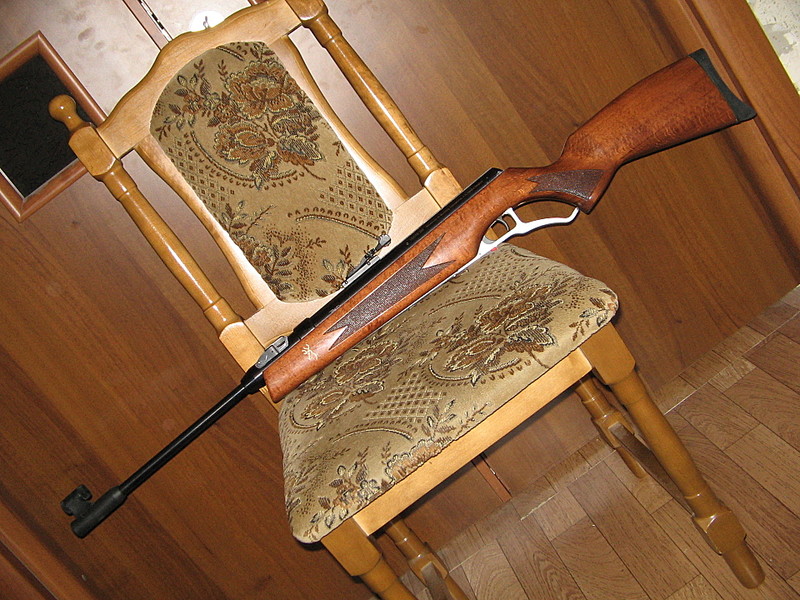

Вот как выглядит винтовка. Прячущийся в ложе рычаг взвода напоминает АА Pro Sport.
Вот так она выглядит с модером.
Уникальной чертой является двухтактный взвод. Что это значит? Когда
мы взводим любую ППП винтовку, то мы тянем рычаг взвода или ствол на
себя взводя пружину, а после того как винтвока стала на взвод мы просто
закрываем рычаг не совершая при этом полезной работы. Эфективность
такой схемы 50% Тут же всё несколько иначе. На протяжение всего хода
рычага будь то закрывание или открывание взводится пружина. Ведь чем
длиннее ход, тем меньше усилие и наоборот. В Браунинге усилие на рычаге засчёт этой системы будет при равной пружине в ДВА раза меньше чем на классчисеских винтовках. Взводить
винтовку довольно своеобразно, но удобно. Также в винтовке присутствует
двухсторонняя полностью автоматическая трещётка, так что за свои пальцы
можно не переживать Стоит отметить, что взвод весьма лёгкий, но требуется привыкуть, техника взвода другая чем у переломок и подствольников.
Работает все просто и в тоже время сложно, особенно для тех кто винтовку вживую не видел.
Система
взвода работает примерно так: Рычаг взвода имеет две тяги по обе
стороны от оси. Через одну из тяг тянется назад поршень наполовину
сжимая пружину, в тоже время через другую тягу которая движется в
противоположную сторону тянется на встречу поршню по специальному пазу
спусковой механизм, в конце первого такта они зацепляются. Далее через
вторую тягу при закрывание рычага спусковой механизм тянется обратно на
своё место уже зацеплённый с поршнем и сжимая пружину до конца. Это
второй такт. Засчёт этой хитрой системы в винтовке обе тяги взода работают как разрезные. Рычаг имеет очень приятную защёлку и предохранитель. Нажимать на них очень приятно они стальные и приятно щёлкают .
Предохранитель блокирующий спусковой крючёк расположен в скобе, его
надо подать вперёд до щелчка. После смазки предохранитель ходит легко,
снимать снего и ставить очень удобно, указательный пале легко до него
достаёт.

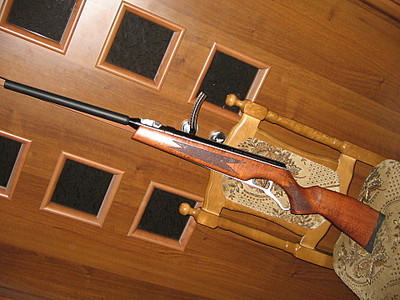

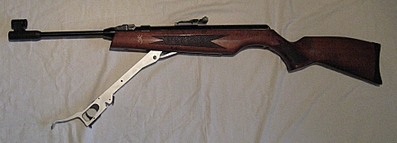

Вот фотография с откинутым до конца вперёд рычагом.

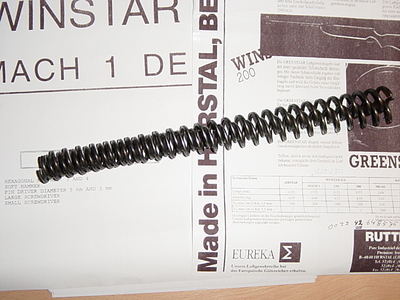

В Вектисе 220 есть ещё одна фишка. Это сдвоенная пружина. Решение конечно спорное, такая пружина нигде больше не использовалась.

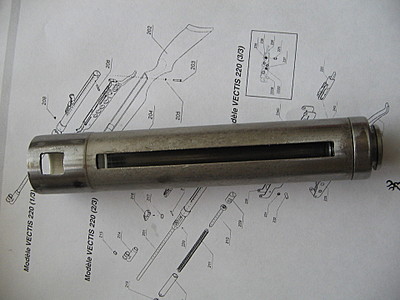

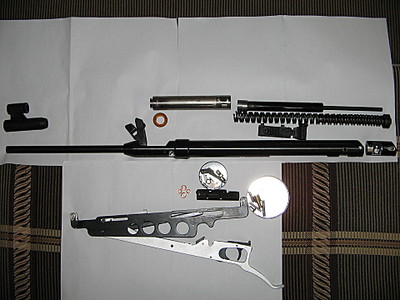

Во так выгдядит почти полностью разобранная винтовка. Разбирается винтовка довольно таки просто.
Поршень у винтовки массивный, цельноточёный. Касается с цилиндром двумя поясками.

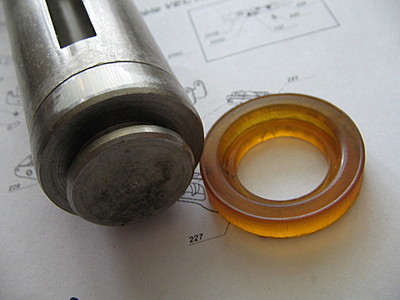

Грибок поршня и манжета нестандартная, замену найти будет трудно. Но
грибок можно легко переточить под диановску манжету, благо диаметр с
диановской манжетой одинаков (28 мм) и мяса на грибке для переточки
хватает. Манжета очень мягкая, материал похоже силикон.
Конструкция явно не очень хороша, так как поршень будет лупить со всей
дури в переднюю стенку стальным основанием, манжета из-за мягкости этот
удар смягчить не может. Поршень был переточен под диановскую манжету от Олега2100.
Теперь остановлюсь поподробнее на спусковом механизме, благо там есть о чём рассказать и показать

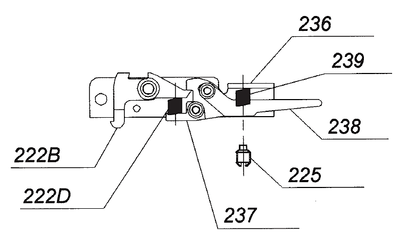

Вот его схема.
Спуск у винтовки регулируемый по усилию. Но у меня добавлены ещё некоторые регулировки. Кинематически он схож с Рекордом. По
качеству изготовления и прочности это лучший спуск что я видел. Шептала
изготовлены безупречно, имеют массивные площадки зацепления. Компоновка думаю будет хорошей идеей для самоделкных. Бельгийцам удалось очень удачно и компактно скомпоновать Рекорд.
Ход спускового крючка небольшой, усилие тоже невелико, сравнимо с Рекордом из каропки

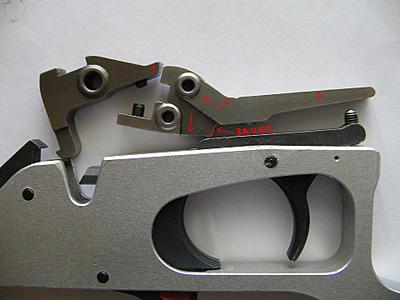

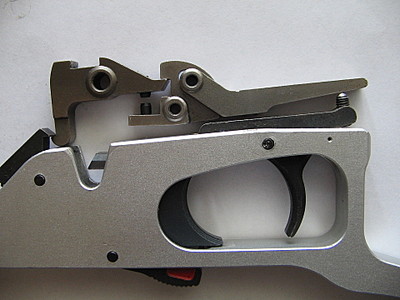

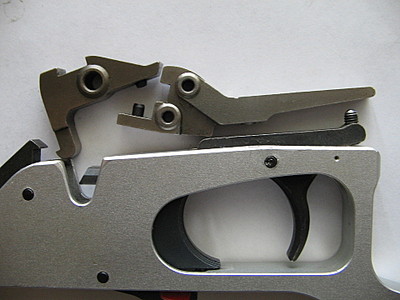

Фото спуска во взведённом и спущеном состяние. Работает спуск только под нагрузкой.

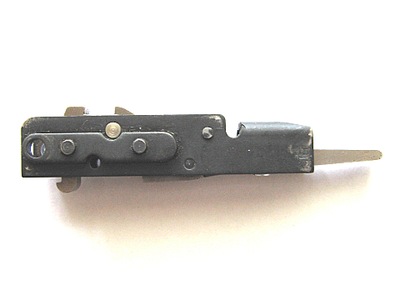

Спуск собран вот в этой "коробочке". Короб со спуском подвижен по специальной направляющей и связан с одной из тяг взвода.

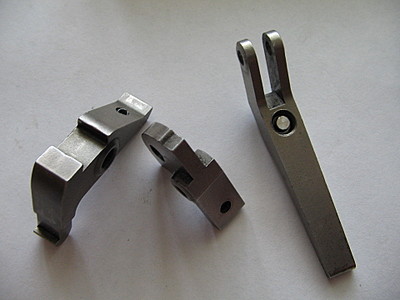

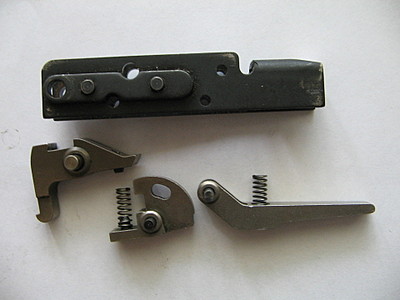

Шептала россыпью

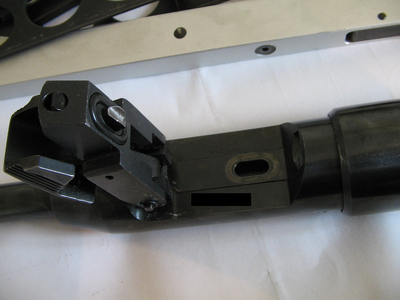

Ещё одна интересная деталь у винтовки это пулеприёмник. Открывать его и пихать пулю очень удобно. Открывается и закрывается он с приятным усилием и его крышка прижимается ригелем. Пуля
просто кладётся в элиптический казённик и закрывается крышкой с
ответным вырезом центрующим пулю. Плохо, что пуля может немного
передвигаться взад вперёд в казённике, хотя её можно поставить и
головой вплотную к нарезам. Пули в казённик влезают любые, даже еун жин
запихивается с запасом. Пулеприёмник обработан внутри хорошо, фаска
отличная. Весь откидной клип и его механизм выполнен из стали. Вообще в
винтовке почти все детали сделаны из стали и только две и дюрали (рычаг
и задник).
Я провёл тесты на влияние такого затвора на пулю,
стреляная пуля выглядит отлично, равномерно нарезана со всех сторон.
Так что скорее всего точность этот затвор портить не будет.

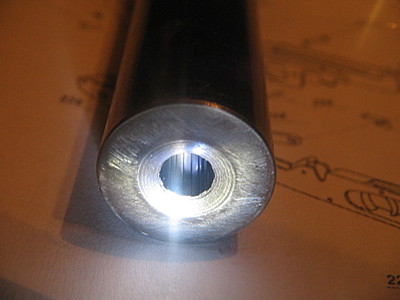

Ствол в Вектисе отличного качества, холодно кованный, 10 нарезов. Пуля идёт с ровным усилием. Вообщем замечательный ствол.
Turhon 11-06-2009 18:39

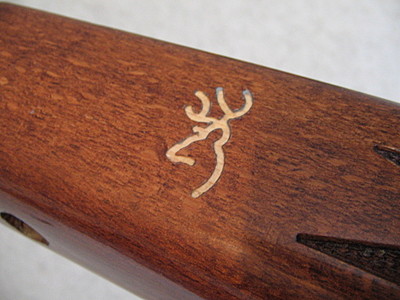

Теперь перейдём от железа к деревяхе. Ложа буковая, лакированая, внутри обработана качествено, прошлыми владельцами был сделан бединг. Железо крепится в ложе на двух шестигранных болтах. Это очень хорошо. На ложе выгравирован логотип Браунинг. Смотрится интересно У предка Браунинга - Руттена Винстара немного другая ложа, попроще.
Прицел
у винтовки тоже весьма качественный. Но всё же это единственная часть в
винтовке сделанная из пластмассы. На винтовке можно менять мушки по
вкус, типо как на Вайраухе Для
установки оптического прицела предусмотрен ластохвост. Он просто
выфрезерован на цилиндре. Удобно, что он весьма длинный и прицел
встанет любой. Тут должны быть фото, но фотик сел
Turhon 11-06-2009 18:39
резерв 3
Alexandro 11-06-2009 18:52
Ой, тебе всё таки удалось достать? Рад за тебя
Abu Danil 11-06-2009 20:48
Паздравляю!
Turhon 12-06-2009 12:20
quote:Originally posted by Alexandro: Ой, тебе всё таки удалось достать? Рад за тебя
Ога. Кто ищет то найдёт Порадовала винтовка. Отлично просчитана, почти каждая деталь выполняет по нескольку функций, приятно по оружейному клацает Вот только косячок вылечу, настрою и застреляет. Почти Про спорт, только с ГП
GЁSSER 12-06-2009 12:57
Поздравляю с
приобретением, на поршень фторопластовые кольца, ГП придумать, будет
все отлично. По компрессору Браунинг помощнее ПроСпорта, 27дж можно
выжать, ГП думаю поможет. Только не стал бы я этого делать, неизвестно
как себя при этом затвор поведет. Желаю Удачи ,буду за темой следить,
винтовка интересна.
Turhon 12-06-2009 01:02
quote:Originally posted by GЁSSER: на поршень фторопластовые кольца, ГП придумать, будет все отлично.
Да, тоже думаю кольца на поршень поставить, ГП вон уже лежит, на фото с разобранной винтовкой её видно Манжету планирую поставить Олегову от Дианы, должна пойти как родная, перепуск там по центру тоже. Только вот грибок переточу.
quote:Originally posted by GЁSSER: По
компрессору Браунинг помощнее ПроСпорта, 27дж можно выжать, ГП думаю
поможет. Только не стал бы я этого делать, неизвестно как себя при этом
затвор поведет.
Но не забывай, что МО
там побольше и с усилием страгивания непонятно. Я рассчитываю на 18-21
попугай, будет больше, отлично. А затвор там любую мощность выдержит,
он целиком стальной и прижимается сверху стальным ригелем через шатун.
Очень мощная конструкция. Я даже не представляю как его вообще возможно
сломать. Это не силуминовый затвор Дианы 46 или Хатса 100
P.S. Всем спасибо за поздравления.
b4now 12-06-2009 01:47
Всегда завидовал людям (ну кроме одного тут ), которые умеют определять качество на глаз. Тщательно изготовить можно и из силумина, и оно будет качественным. Ладно, лирику нафиг.
Как работает система взвода? Сначала вжимаем пружину в поршень, а потом тащим поршень взад вместе с сжатой пружиной внутри него?
Нифига
неясно - ЧТО заставляет расцепляться шептала? По логике, нажатие на
спуск должно УВЕЛИЧИВАТЬ их перекрытие, согласно фотке.
Turhon 12-06-2009 01:54
quote:Originally posted by b4now: Как работает система взвода? Сначала вжимаем пружину в поршень, а потом тащим поршень взад вместе с сжатой пружиной внутри него? Нифига
неясно - ЧТО заставляет расцепляться шептала? По логике, нажатие на
спуск должно УВЕЛИЧИВАТЬ их перекрытие, согласно фотке.
Сначало
при открывание рычага через одну из тяг тянется назад поршень
наполовину сжимая пружину, в тоже время через другую тягу которая
движется в противоположную сторону тянется на встречу поршню по
специальному пазу спусковой механизм, в конце первого такта они
зацепляются. Далее через вторую тягу при закрывание рычага спусковой
механизм тянется обратно на своё место уже зацеплённый с поршнем и
сжимая пружину до конца. Это второй такт. Что неясно? Потом добавлю это в обзор.
Насчёт
спуска: взгляни внимательно на верхнее отверстие во втором шептале.
Расставь силы и поймёшь. Принцип действия такой же как у Рекорда,
только совсем по другому скомпонован. Ну и обрати внимание что работает
он только под нагрузкой на первом шептале.
b4now 12-06-2009 02:13
Обратил. Переднее шептало стремится провернуться против часовой. СК
движется по дуге тоже против часовой. Изогнутая клюшка над ним - просто
сидит на оси, тоже как стрелка часов. И тоже идет против часовой. Откуда на пром. шептале появляется опрокидывающий НАЗАД момент - решительно неясно. Фашисты?
Дочитал про ЕЗДУ СПУСКОВОГО МЕХАНИЗМА - и вопрос про фашистов превратился в утверждение и констатацию.
Т.е. СМ не только катается на рычаге заряжания, но еще и ездит по нему?
Turhon 12-06-2009 02:22
quote:Originally posted by b4now: Обратил. Переднее шептало стремится провернуться против часовой. СК
движется по дуге тоже против часовой. Изогнутая клюшка над ним - просто
сидит на оси, тоже как стрелка часов. И тоже идет против часовой. Откуда на пром. шептале появляется опрокидывающий НАЗАД момент - решительно неясно. Фашисты?
Да фашисты! Вот начертил тебе схемку. Ты видно обратил недостаточно внимания.
quote:Originally posted by b4now: Т.е. СМ не только катается на рычаге заряжания, но еще и ездит по нему?
Он катается по рельсе связанный тягой с рычагом. Ездит на рычаге только спусковой крючёк. Круто, да?
Картинка кликабельна.
b4now 12-06-2009 02:36
Не то слово. Феерично.
Turhon 12-06-2009 03:44

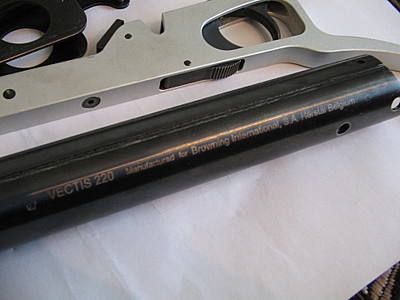

Кстати винтовка дважды F На ней стоит два клейма
b4now 12-06-2009 04:00
Неее. Если два - ето FF, самое большое число адреса в бинарной системе. Выше нету.
Turhon 12-06-2009 04:07

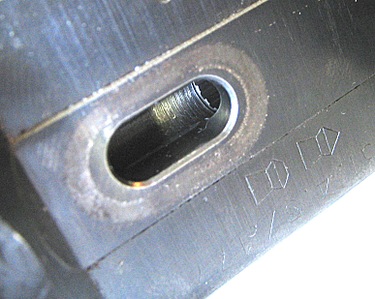

Вот. Если хорошо приглядется, то можно заметить два клейма по разные стороны надписи.
b4now 12-06-2009 10:38
Ну ясно, для
красоты. F в пятиугольничке - онаж, сцуко, красивая, вот ее и
использовали в кач-ве дико ративного елемента оформления.
Franchy 12-06-2009 22:48
Кроуто, что прежний хозяин ничтоже сумняшеся воткнул ГП и обрезал ствол. Избавил нового хозяина от мук совести.
Turhon 12-06-2009 23:54
Померял длинну перепускного канала. Получается 3 см. Мощу должно ощутимо отожрать.
