Muzzy
06-11-2008 23:24

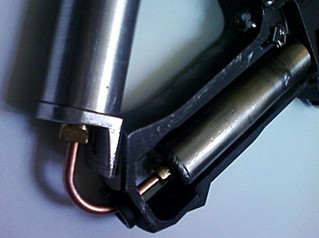

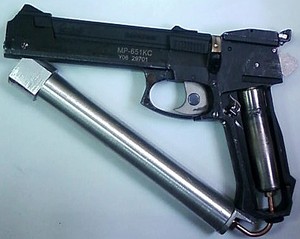

Вот , сваял монстра . Раньше он был на СО2 , но я сорвал вентиль на тушилке и в один прекрасный день обнаружил , что 5-ти литровый баллон пуст . Абыдна , хотя даже с 3-хкубовой испарительной камерой была довольно посредственная мощность . Резервуарчик на 42 кубика (труба Д16 25*2) , пробки на резьбе М22*1 , заправочный клапан - винтик с резиночкой , опрессован на 320 атм , в рукоятке еще емкость на 10 кубиков (нарастил сваркой старую испарительную камеру , она у меня из нержавейки ) , соединены трубочкой (диам. 4*1) со штуцерами(М10*1) . Пружина ударника дополнительно чуть поджата .
Результат - 26 выстрелов 155-170-155 СР-10.5 со 115 до 75атм т.е. средняя энергия около 9Дж (если брать разброс скорости +/- 15м.с. - то 50 выстрелов ). По-моему , более чем достойный результат . Вес стал больше на 250г , но баланс не ухудшился .

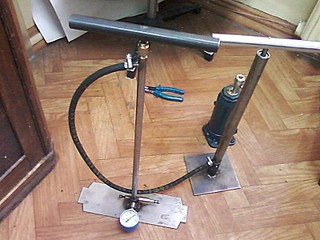

Под это дело сделал простенький насос ВД - трубка -нержавейка (наруж. 12мм, внутр-8 мм),сверху приварен штуцер под шланг от автомобильного насоса , внизу -клапан и штуцера под манометр , заправочный квик-коннектор и винт сброса давления . При 100 атм на рукоятке 50 кг , т.е. для таких давлений вполне потянет . Работает так - сначала полностью выдвигаем шток насоса , манжета при этом встает выше отверстия под верхний штуцер , автомобильным насосом закачиваем внутрь воздух и дожимаем его штоком насоса . Когда накачали , отворачиваем винт сброса давления и спокойно снимаем пистолет со штуцера .
Данный девайс предлагается использовать для контактов с карами на ближних дистанциях - 10-15м , а также для добивания подранков и , возможно крысинга (хотя к сожалению , а может к счастью , их у нас днем с огнем) . С более длинным стволом (хотя бы от ИЖ53) и складным плечевым упором будет представлять весьма достойный агрегат уже до 30 м .
Вот так . Не так страшен черт , как его малютка .

click for enlarge 476 X 380 34,7 Kb picture
click for enlarge 618 X 458 37,9 Kb picture
click for enlarge 708 X 528 52,1 Kb picture
click for enlarge 800 X 600 89,7 Kb picture
click for enlarge 614 X 832 74,8 Kb picture

Biolog .177
07-11-2008 01:09
Интересный вариантъ. Мне- повод для размышлений о дальнейшей судьбе моих МР651
BRN
07-11-2008 02:28
во блин, ацкей треугольник! зачот автору! в качестве винтовки можно подлиннее сделать резик и параллельно стволу(как уже собственно и делали) тока в данном случае можно будет выпускать наибютжетнейшие винтовки.
lehaxxx84
07-11-2008 08:40
Я так понимаю клип самодельный? Можно по подробней про него?
Kline_Kinder
07-11-2008 12:33
Здорово!
...резервуарчик на 42 кубика (труба Д16 25*2) ...
была мысля о резервативе на трубке от газовой сойки, для 651, для крысинга... то времени нет, то с деньгой напряг

Форменная одежда и снаряжение.
Нашивка дуга Группа быстрого реагирования синий фон белый шрифт пластик
Рубашка Prairie клетка оранжевая
Бронежилет `Казак-4` (С/Н-02)

Muzzy
08-11-2008 12:16
Паралельно стволу - будет дрын-не пистолет , баланс - говно , с рук не постреляешь . DimasYu делал , но маловат объем , не обстреляешься , да у мощность у него поменьше . Здесь же не увеличивая габаритов - реальный ган .

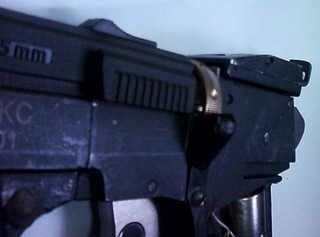

Клип -самодельный . Проворот - вручную , фиксация - шариком ВВ 4.5мм на пластине из пружинной стали (65Г , 60С2 ,или типа того). Делал так : зная диаметр патрона токарного станка , посчитал длину окружности и отмерил бумажную полосу чуть с запасом , разметил ее на 8 частей , наклеил на патрон для разметки засверловок под шарик фиксатора ; проточил барабанчик по наружному диаметру , просверлил отверстие под ось , сделал накатку ; в резцедержателе токарного станка закрепил оправку-кондуктор из старого резца , в задней части которого приблизительно по центру барабана с учетом зажатия в резцедержателе просверлено отверстие 4.5мм ; на передней бабке пластилином закрепил проволочку-указатель , выставил самые малые обороты , но , понятно не включая вращение (шпиндель вручную еле провернешь ) , совмещая проволочку с риской на бумажке , через отверстие в кондукторе вручную или ручной дрелью сверлом 4.5мм, заточенным на глаз под сферу , сверлил лунки , примеряя шариком , чтобы не болтался . Насверлив все 8 шт. , отрезал резцом сию хрень с небольшим припуском (лучше потом торцануть или довести на наждачной бумаге , чем барабан будет с большим торцевым зазором , как родные . Тогда не нужны никакие уплотнения . Подогнал барабан по толщине с минимальным зазором . Закрепил пластинку фиксатора с шариком (кончик пластины согнут петлей и шарик в отверстии зафиксирован холодной сваркой ) так , чтобы он четко совпадал с лунками (потом приклеил ее для верности ) .Снял кожух ствола . Четко по посадочному месту ствола изготовил стальную втулку-кондуктор для предварительной засверловки барабана . Закрепив то что осталось от пистолета струбциной к любому вертикальному основанию (будь-то уголок , какая -нибудь хрень с одной вертикальной плоскостью) , через сей кондуктор поочередно немного засверлил барабанчик , затем сняв его , досверлил до конца и снял фаски . Усе .

click for enlarge 459 X 375 51,6 Kb picture
click for enlarge 395 X 415 76,9 Kb picture
click for enlarge 292 X 291 21,2 Kb picture
Идеальная соосность .

Валерий
08-11-2008 01:58
авто-проворот можно сделать используя штырьки вместо зубов ка кна РПШ
Kline_Kinder
08-11-2008 11:41
quote:
в резцедержателе токарного станка закрепил оправку-кондуктор из старого резца , в задней части которого приблизительно по центру барабана с учетом зажатия в резцедержателе просверлено отверстие 4.5мм ;

я отверстие в резце-кондукторе (10х10мм) сверлил сверлом в патроне станка, тогда ось отверстия в кондукторе строго в плоскости оси патрона, а угол между ними- угол поворота резцедержателя на солдатике суппорта.

Kline_Kinder
08-11-2008 12:06
quote:
DimasYu делал , но маловат объем , не обстреляешься , да у мощность у него поменьше .

Вы про это? http://forum.guns.ru/forummessage/24/191587.html
так там серьезный серийный баллон, оттого вес и баланс.
Я надыбал на разборке несколько газовых стоек. У них один конец уже заглушен, а вдругой пробку на штифтах и капилляр- по идее не тяжелая емкость выходит вес ближе к пробке, а сама труба всего 1,2мм толщиной-легкая и мягкая (безопасно и удобно). Наруж. диаметр этих стоек 18мм.
Жаль насоса ввд нет пока

AIR-GUN.RU большой выбор пневматики
Сигнальный пистолет ВПО-524
Мишень для пристрелки ружей 4 спортивная М4с
Перцовый баллончик Учебный струйный 65 мл

Mehanic
08-11-2008 13:16
Я может чего пропустил, зачем самодельный клип?
Kline_Kinder
08-11-2008 13:34
2Muzzy
почему отвергли фиксацию барабана за гнездо пули шариком (или чемто похожим) в подавателе ВВ над стволом? Есть какие-то подводные камни в таком решении?
автомобильным насосом закачиваем внутрь воздух и дожимаем его штоком насоса
долго ждать пока автонасос набъет трубу ручного насоса ВВД?
от чего труба циллиндра насоса ВВД?
не пропадайте, интересно же!
Я может чего пропустил, зачем самодельный клип?
Главное- все прочли как делать самодельный клип, а это полезно. Видать в продаже нет металлических, у нас тоже не было до последнего времени.
