quote:Originally posted by vf68: adima, мне тоже очень интересно узнать поподробнее как ты делаешь колечки из Муркиных манжет.
взял
отслужившую свою манжету от иж-53 из полупрозрачного желтого
полиуретана (или что-там за материал), примерно подходящей по диаметру
посадочного места на поршне трубкой (наверное можно использовать одно из
колен антенны) вырубил среднюю часть шаг 1., потом надел манжету на
поршень и аккуратно по периметру лезвием обрезал все что выступает над
поверхностью поршня шаг 2. в результате получил колечко с квадратным
сечением с гладкими передней и задней поверхностью и хреновой от лезвия и
вырубки наружной и внутренней поверхностями шаг 3. теперь полученнное
колечко надел как показано на шаге 4 - так чтоб оно вывернулось наружу
гладкой поверхностью, у меня поверхность получившийся манжеты
недостаточно выступала над поверхностью поршня поэтому в проточку
пришлось намотать в один слой тонкую полоску изоленты. Вот и все. Фотку
манжеты на поршне вечером сделаю завтра выложу.
vf68 07-05-2008 18:02
Очень интересно! Ждем фотки!
moll83 07-05-2008 18:50
не критично у меня квадратная. но лучше полукруг.
Avizenna 07-05-2008 18:58
А ТТХ - скорости тоже интересно.
adima 08-05-2008 11:38

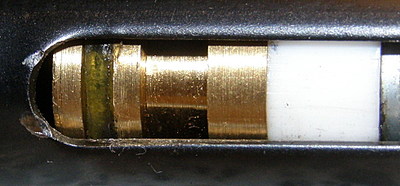

Вот фотка манжеты на
поршне, разбирать снимать манжету неохота да и так помоему все понятно
из рисунков, хронографа у меня нет но после перехода с резинки на эту
манжету разницу в скорости не почуствовал, да и че ей меняться.
Полукруглая канавка - не думаю что это критично - материал манжеты
достаточно мягкий и эластичный, а главная она не стирается при трении и
не портится от смазки. Войлок для пропитки маслом я убрал - для этой
манжеты он совсем не нужен.
GraySaint 08-05-2008 13:10
quote:Originally posted by adima: Вот фотка манжеты на поршне
МО большой.
Pernix 08-05-2008 13:46
quote: МО большой.
Да, неплохо бы сточить несколько мм. с торца поршня.
adima 08-05-2008 16:13
quote:Originally posted by Halfer: Диаметр отверстия в манжете 13,5-14мм. А на поршне посадочное место диаметром 11,4. Не айс((
использовал вот такую манежету - нет там никаких отверстий
Avizenna 08-05-2008 21:55
Ну теперь
понятно, что за материал (полиэтилен). И трется и т.д. Дествительно надо
делать квадратные манжеты для уменьшения МО только из листового
полиуретана. Вот только, как ровно отрезать и с гладкими краями.
Konstantin_E 08-05-2008 22:37
И не забыть о
том, что ее надо натянуть через бортик, чтоб легла в канавку. А
потянется ли полиуретан как резина? ( я не пробовал, просто предполагаю)
Avizenna 08-05-2008 22:40
Да тянется, но не как резина акуратненько, А для начала надо вырезать , а как пока не знаю.
Konstantin_E 08-05-2008 22:47
Наверно надо
точить высечку, чтоб сразу двумя лезвиями била, для сохранения
соосности. Пока ничего другого на ум не приходит. Только мне кажется что
овчинка особо выделки не стоит, ведь резиновое колечко обжимается
внутри трубы насоса и принимает (стремится принять) форму канавки и
заполняет собой там пространство. Как ни крути, а КПД100% насоса не
получить. Но к этому надо стремиться
Avizenna 08-05-2008 23:05
Для того, чтобы
колечко полностью заняло объем надо, чтобы оно выходило за канавку чуть
больше 1/3 своей толщины. В таком случае ее срежет как нефиг делать. А
КПД получить хотя бы 90%. Тогда с 18-20 качей можно и 30дж. получить. С
высечкой конусные колечки получаются.
Konstantin_E 09-05-2008 02:13
quote: Тогда с 18-20 качей можно и 30дж. получить.
Боюсь что это потянет за собой увеличение длины ствола, иначе весь собранный обьем воздуха, не используется весь.
quote: Для
того, чтобы колечко полностью заняло объем надо, чтобы оно выходило за
канавку чуть больше 1/3 своей толщины. В таком случае ее срежет как
нефиг делать.
Почему ее должно срезать? А если нормальный гладкий заход будет в трубу насоса? А вот то, что туго ходить будет, это да.
Conus 09-05-2008 11:43
1/2 OFF. Вчера
общался по телефону с оптовым поставшиком пневматики, хотел купить 1377
для знакомого. Почти дословно:"1377 больше не будет в связи с
прекращением производства этой модели". Может и не новость, но всё равно жаль.
zrilintolik 09-05-2008 22:38
YoNas большое спасибо за тему прочитал от и до (тяжко однако)много всего полезного но есть вопросы. я все таки вляпался в лужу с этим гребаным винтиком под шестигранник (хотя у меня звездочка) а ведь предупреждали. короче нужна помощь: как его выкрутить безболезненно для коробки, грани стер на хрен полностью.
zrilintolik 09-05-2008 22:41
Да и еще все тут о коробках говорят а где их взять реально в Москве? в куплю продаю лазил ничего нет все старые темы.
Turhon 09-05-2008 23:06
quote:Originally posted by zrilintolik: короче нужна помощь: как его выкрутить безболезненно для коробки, грани стер на хрен полностью.
В первом сообщение это есть.
gosha-kun 09-05-2008 23:11
quote:Originally posted by zrilintolik: YoNas большое спасибо за тему прочитал от и до (тяжко однако)много всего полезного но есть вопросы. я все таки вляпался в лужу с этим гребаным винтиком под шестигранник (хотя у меня звездочка) а ведь предупреждали. короче нужна помощь: как его выкрутить безболезненно для коробки, грани стер на хрен полностью.
У
меня в первом Крысюке этот винт стронулся и вывинтился как с два
пальца, а во втором, на запцацки купленном, ни в какую. Пришлось
высверливать головку, дальше пассатижами выкручивать...
East 09-05-2008 23:31
Сверли дырку под следущую звездочку и забивай ее в эту дырку, дальше крути. Лучше будет, если сверлить обратным сверлом.
