С эскизом пока тяжело, попробую на словах. Ты собрался зажимать снаружи, я сжимал изнутри. В отрезанный поршень вставляешь оправку, сквозь её и поршень через отверстие идёт оська на 8, по принципу буквы Т, а заднюю часть прижимаешь через шайбу по резьбе гайкой. А в тисках поведёт, я так думаю... И оправку сильно впритык со стенками поршня делать нельзя, а то потом не вытащишь.
zloyqadrat 12-12-2009 20:29

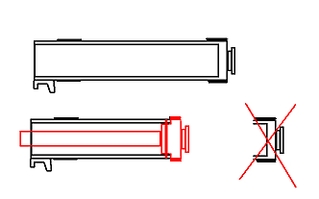

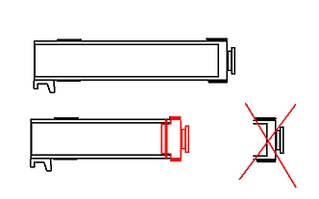

Можно укоротить поршень и без сварки, одной токаркой - отрезать родной грибок, выточить новый, засунуть его в тело поршня и заштифтовать. Для соосности можно грибок точить прямо на поршне
Александр М 12-12-2009 20:33
Можно и так, только если отрезать 8 мм, то сварка идёт как раз по отверстию
Космонавт78 13-12-2009 15:35
quote: при наличии какого никакого токарного станка сам отрезал. сделал оправку по внутреннему диаметру поршня.. надел, полуавтоматом сварили.. в токарном обработал и вперед... три поршня так делал.
+1 Золотые слова, Виктор Бенедиктович! Всё о России думаете!?(С)
Alex_Wolf 13-12-2009 19:26
Космонавт78, а можно ответить на другие вопросы, которые я задал, кроме технологии сварки поршня?
Космонавт78 13-12-2009 23:46
quote: Космонавт78, поделись технологией укорачивания поршня. Точнее интересует процесс сваривания двух половинок. И еще, у тебя на фото на коротком поршне на второй юбке видна проточка - это специально делал? С какой целью?
На токарном станке, вырезал часть цилиндра по шву который видно на фото, сделал наружную фаску на обоих половинах, чтобы в неё лёг сварной шов. Зажал поршень в тиски с родной горизонтальной полочкой между губок, что бы легче было поршень оцентровать (получилось, что обе части поршеня соосны и зажаты в уголке) и прихватил сваркой. После прошелся по шву полностью. Всю сварку на поверхностности снимать не стал и так нормально входит в поршень и не цепляет, проверял маркером по шву. Не воронил. Проточка на юбке для фторопластового кольца, долго оно стояло, но без него всё же лучше, легче идёт поршень. С уважением, удачи!
zloyqadrat 14-12-2009 10:03
к моему предыдущему сообщению - можно и утяжелитель заодно с грибком поршня выточить
Космонавт78, а как укорачивал шептало?
Космонавт78 14-12-2009 14:56
quote: Космонавт78, а как укорачивал шептало?
Ни как, родным оставил, у меня ход 70мм. Укоротить шептало, т.е. выточить новое, это совсем не сложно, но вот правильно закалить его нужен умелый термист, а я сам не хочу рисковать. А ты сможешь расчетать свой чертёж, что бы головку - утяжелитель можно было вкручивать в поршень, там нужна мелкая резьба. Попробуй прикинуть, силу выдержит? Посчитай, сколько витков будет достаточно? И всё равно в твоём случае сначало нужно отпустит поршень, потом отрезать, накрутить резьбу на обоих деталях, а потом закоить всё обратно. А закалка для меня это проблематично, нет возможности.
Александр М 14-12-2009 16:06
Поршень на еже, как собственно и на Мурке, литой и из хорошей стали! Поэтому проще просто варить.
Alex_Wolf 14-12-2009 17:56
Сеньк Космонавт
Александр М 15-12-2009 13:41
Вот, что получилось. По ТТХ пока не скажу, при -25 стрелять не комильфо, а за хроном ещё ехать надо, так что это попозже. И ещё одна мысль- Буш 3,5-10*40 длинноват, и на кольцах пока
Kvazimodo-2 17-12-2009 14:41
Космонавт!Как на счёт рычага перелома ствола? Ты вроде обещал "пошукать".
Космонавт78 17-12-2009 18:42
quote: Космонавт!Как на счёт рычага перелома ствола? Ты вроде обещал "пошукать".
Вот при тебе смотрю... Столько разного барахла, но рычажка не найти. Я обязательно запомню этот момент и как деталь попадёт на глаза вспомню о тебе!
Jonk 17-12-2009 22:54
Господа, промерял ствол, внешний диаметр 14.5 мм. Это нормально. Внутри шестигранник ,да гдето писал об этом, юбка при выходе имеет вид шестигранника. Ружо гдето 78-82 года ствол 75 года. Kvazimodo-2 если Космонавт ненайдет попробую отлить их КХС. По времени гдето 3 недели с учетом празников. А на фото и в описании вроде иж38с,а там такого изделия нет.
Kvazimodo-2 18-12-2009 14:04
quote:Originally posted by Jonk: А на фото и в описании вроде иж38с,а там такого изделия нет.
У меня постарше чем иж-38с,Там рычаг присутствует. Если скинете чертёж то буду оч.признателен! С уважением.
EsIp24 18-12-2009 16:06
2 Jonk если космонавт78 заморочится с пересылом(самому некогда, честно), то готов сделать босяцкий подгон ввиде рычажка, поскоку лежит без дела, а так хоть комуто пригодиться.
------ Быть добру!
Космонавт78 18-12-2009 18:38
quote: то готов сделать босяцкий подгон ввиде рычажка, поскоку лежит без дела, а так хоть комуто пригодиться.
Кум, так этот рычажок оказывается у тебя завалялся!? Ну, быть добру, как ты говоришь!
Jonk 18-12-2009 18:51

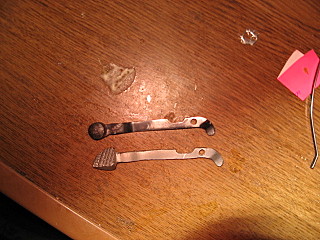

то пусто то густо, а я сегодня в литейке и уже отлил часа через 3 примерка и фото. Блин с диаметром отверстия оси наеб одется оделся а при снятии лопнул. Но ниче завтра запаяем. или новую сделаю.
Kvazimodo-2 18-12-2009 22:23
Господа, огромная благодарность за помощь! Если перешлёте то пересыл оплачу. Скиньте в личку адрес и сколько переслать... С огромным уважением.
Jonk 19-12-2009 19:44
Мда надо подбирать сплав, кобальт хромовый слишком хрупкий сломал опять, надо нхвс (никель хром ванадиевый).Но его нигде нету.
