Олег 2100
26-01-2007 23:30
Сделать собирался давно, но начал и закончил только, когда припекло - нужен воздух.
В качестве привода взял асинхронный двигатель на 380в\4квт 1430об\мин, в последстви оказалось, что даже при такой мощности компресор долго работать не может: достаточно сильная постоянная нагрузка и слабое штатное охлаждение, через 40-45минут перегревается.
На валу двигателя стоит наконечник с эксцентриком через который осуществляется передача усилия с вала эл. двигателя на коленвал компрессора. Эксцентрик служит для привода плужерного масляного насоса. Давление масла около 2кгс\см2.Масло МС20 немного разбавлено веретенкой, чтоб лучше закачивал плунжер.
Корпус двигателя и головки соединены между собой через самодельную муфту, (или как),которая присоединяется к водяному бачку. Все это дело стоит на 4-х резиновых опорах - две на двигателе и две на бачке.
Воздух из последней ступени идет по медной трубке сквозь переходник с манометром в штуцер, вкрученный в нижнюю часть литрового баллончика, наполненного стекляной шлифованной крошкой(влаго-масло-отделитель),а выходит через пальчиковый коннектор,вкрученный на выходе вентиля.Внизу баллона находится вентиль слива конденсата.Литровый баллон опрессован на 400атм.
Охлаждение самого компрессора - водяное, под конец работы(через 45минут) температура воды около 70 градусов. За это время докачал три баллона до 260атм: 1шт 8л и два по-4л. Но это было на первой головке, которая была не новой, но ... плохо работающей. Потом поставил новую, (была) и пока работает. Что интересно, новая головка начала нормально работать где-то через пол часа, пока не приработалась месила воздух на уровне 180атм.
Точную производительность еще не проверял, но максимально накачивал 340атм - больше страшно и жалко.
Фото обещал добавить Миротворец.
Забыл сказать, что общий вес около 50кг.
Длина-590мм ,ширина-360мм, высота-380мм

Миротворец
26-01-2007 23:34
Миротворец сказал - Миротворец сделал

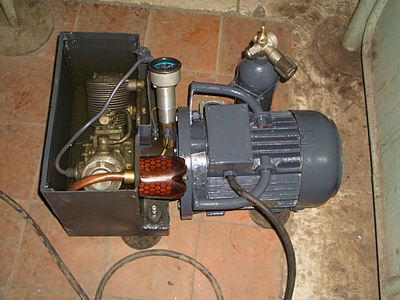

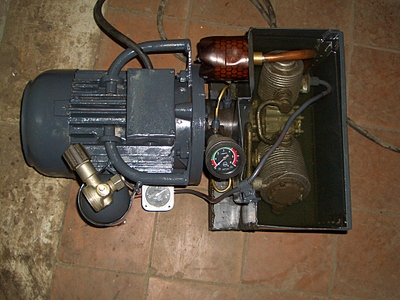

click for enlarge 1024 X 768 480.6 Kb picture
click for enlarge 1024 X 768 461.2 Kb picture

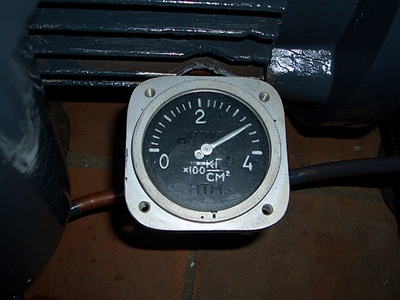

click for enlarge 1024 X 768 509.4 Kb picture

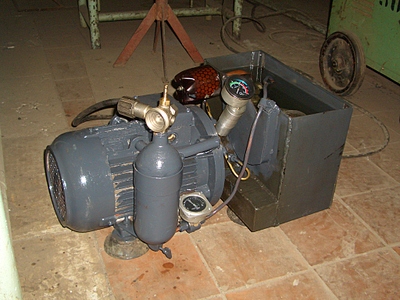

click for enlarge 1024 X 768 447.2 Kb picture

KabaH
26-01-2007 23:44
Серьезный агрегат. Во сколько балабосов обошлось все это хозяйство ?

Igor V
26-01-2007 23:49
Отлично, нужен еще осушитель иначе конденсат будет лететь ИМХО
Олег 2100
26-01-2007 23:55
Покупал только новую головку за 60$, остальное или было, или сделал.

Воздух выходит сухой, по крайней мере, влага не замечена.

svGan
27-01-2007 05:31
Как то попадался на глаза ак-150 но вроде на на нём штатное охлаждение предусмотренно в виде кожуха воздуховода и вентилитора и еще,у него масло насос собран внутри?
спасибо
svGan
27-01-2007 05:33
может я конечно путаю чего но того с которым я возился 2 ступени а у этого сколько ?
Олег 2100
27-01-2007 10:13
Кожуха от штатного охлаждения у меня не было.
Два цилиндра - три ступени, шесть клапанов.
Nik_n
27-01-2007 11:51
Поздравляю!!!

На максимальном давлении мощности двигателя хватает? И сколько на старой головке максимум получил.

Большой выбор пневматики
Пневматическая винтовка Hatsan 125 4,5 мм
Травматический пистолет МР-80-13Т .45 Rubber
Пусковое устройство (одинарное)

ALEKSIS
27-01-2007 12:25
Здорово!!!
Олег, у этих компрессоров должна быть сильная зависимость по смазываемости компрессионных и маслосъёмных колец(ресурс и производительность)от ориениации головы в "пространстве". По буквам после 150 (или по модели и модификации донора) попробуй вычислить его штатную "ориентацию".
2/off Попробуй добавить в масло плакирующую присадку Римет-100. Её основа - испарённая в вакуум медь (до единиц микрометров, если память не изменяет). В случае ДВС помогает знатно, компрессия с 12атм легко поднимается до 14. Кстати 70 градусов - из его(компрессора) рабочего диапазана температур.
Млин, когда же до своего руки доберуться...

Сondor
27-01-2007 12:33
Осталось добавить радиатор водяного охлаждения с вентилятором и водяную помпу, чтобы охлаждать воду в бачке.

Молодец!

Valent
27-01-2007 13:40
Про температуру рабочую действительно правда. Обычный компрессор на 12Атм. примерно до 60-70 градусов нагревается после закачки ресивера на 150 литров с ноля и до максимума. У меня на работе в компрессорной вентиляторы стоят для принудительного продува комнаты. Комнатушка маленькая, а в ней стоят 2 монстра которые питают ресивер на несколько кубометров. Так в этой комнате даже зимой жарко, не смотря на то что она не отапливается и вентиляция приточно-отточная.
Олег 2100
27-01-2007 21:57
2svGan: в самой головке ничего дополнительного нет. В оригинале смазка осуществляется от масляной системы танка или самолета. У меня все детали насоса для масла полностью самодельные.

2Николай : старая головка показала 320, но там уже был легкий стук шатуна, поэтому заменил не разбирая. Компрессор постоянно оставляю под давлением. За сутки стравливает на 10-20атм, в заависимости от давления, чем выше, тем меньше стравливает. Находясь под максимальным давлением запускается легко, без запинки.

2Алексис: По документам, ориентация должна соответствовать хорошему сливу масла из картера самой головки...
Насчет присадок думал, пока добавил ER . За совет спасибо.

Компрессор нагревается и работает при нормальной температуре, здесь я не волнуюсь. Греется ЭЛЕКТРОДВИГАТЕЛЬ! Может он "не совсем хороший", но, в холостую работал бесшумно, не гудел. Может изменить схему подключения обмоток... не знаю, нужен спец. Или поставить дополнительный вентилятор на обдув.

Сегодня задул с нуля новый 10л баллон до 200атм, за 50минут. Поскольку обороты привода почти в два раза меньше, то и производительность тоже тоже должна уменьшится пропорционально.
По ТУ, головка просит 2,5-5,5кгс\см2 давления масла. У меня около 2-х, но рабочее давление почти в два раза больше, поэтому, мне кажется, что давление нужно увеличить до 4-5кгс\см2.

ALEKSIS
27-01-2007 22:25
С ER на автомобилях эксперементировал, объективных результатов(то, что можно измерить непосредственно) не получил. Разве что моя инжекторная десятка показала с ним средний(рекордный для меня) расход 4.2л на 100км. Но в ней я и с инжектором колдовал. ER хорош как антизадир("как сохранитель и неухудшитель, но не как восстановитель и улучшитель"). Тоже его пользую.
А по Римет-100 - данные объективные, в двигателе с разбросом по цилиндрам от 11.5 до 13.5 компрессия поднялась до 14.3 у всех цилиндров.
Да и механизм действия у этих добавок разный. ER - действует по свободным радикалам, образующимся в парах трения. А Римет - плакирующяя добавка, нарост в нужном месте может быть до 4мкм (данные не мои, но объективные)

fanat- hunter
27-01-2007 22:36
Интересно с какого танка агрегат? А-то у нас тут в местном универе военную танковую кафедру разгоняют, может вырву за недорого
taraskin
27-01-2007 22:43
А возле меня танко ремонтный завод, который уже развалился . я еще летом ходил там пофоткатса. Интересно где имено она там находится )))))))
ALEKSIS
27-01-2007 22:53
Должны стоять на всей бронетанковой технике, где есть пневмозапуск, тока его не дюже любят(пасынок он), а потому могут затрудниться с точным ответом

fanat- hunter
27-01-2007 23:14
А чо за узел-то? И на дизелях и на турбинных?
Олег 2100
28-01-2007 11:13
Моему знакомому подарили заводской компрессор на основе АК150... для покраски машины. Так там даже есть подогрев масла в картере.
2qwertyui: я не торгую подобным товаром, а компрессор сделал для себя.
Torsi
28-01-2007 21:48
На авиадвигателях еще ак150 стоит...
