Ау, давайте тоже обьединимся ?!?!?!


Галереи:  B50,  CZ200,  Cr1377,  T4,  T4 конкурс

Источник : ИЖ-40
Страницы:  [1]  2  3  4  5  6  7  8
[email protected]
17-03-2010 02:03

Всем доброго времени суток!
Неуемная тяга к коллекционированию всяких раритетностей, в том числе и в пневме, привела меня к покупке у одного приятеля милейшей игрушки- ИЖ-40. Ну а, учитывая, что инфы по этому пистолету крайне мало, решилcя я написать по нему краткий обзорчик.

Как известно, этот пистолет - "отец" ИЖ-53, а так как в те времена еще стремились все делать "на века", то изготовлен он качественно, прочно, и пластиковая в нем одна лишь рукоятка. Да и та, если уж говорить точно не пластиковая, а капроновая.
Пистолетик вышел приятным как по балансу, так и по внешнему виду.

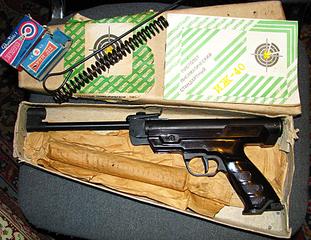

Самое интересное, что достался мне сей сабж 1989 года рождения почти не юзаным, в полном комплекте, и даже с пульками того времени. Предыдущий хозяин, большое ему спасибо, намекал, что ему он достался откуда-то из закромов....

click for enlarge 1920 X 1480 430,5 Kb picture

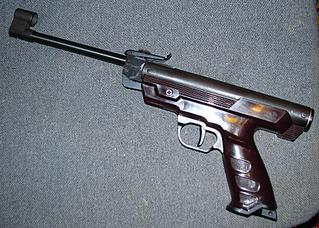

Итого, за 400 гривен (50$) я получил:
пистолет,
инструкцию-паспорт,
шомпол,
запасную пружину
пульки-колпачки "ДЦ" в кол-ве 350 шт
и родную упаковочную коробку.

click for enlarge 1920 X 1544 523,5 Kb picture

click for enlarge 1920 X 1372 528,6 Kb picture

[email protected]
17-03-2010 02:08

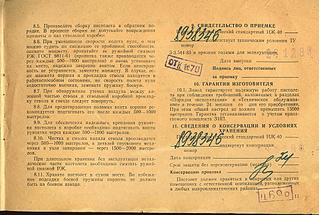

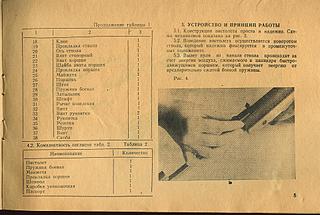

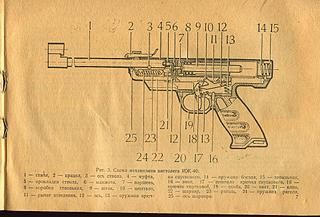

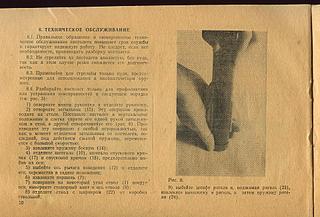

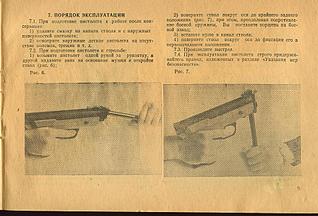

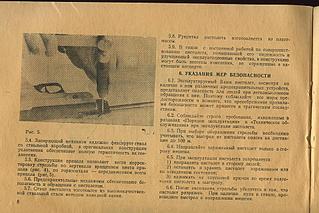

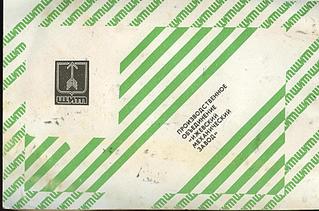

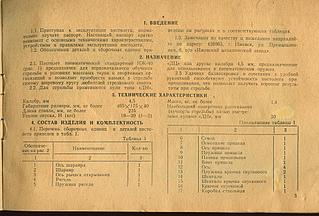

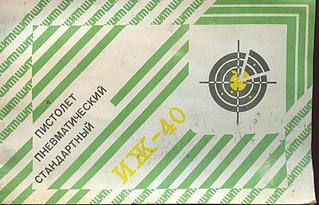

Между прочим, об инструкции/паспорте. Не найдя его в свободном доступе в интернете, отсканировал. Сканы паспорта выкладываю ЗДЕСЬ, авось кому пригодится

click for enlarge 1920 X 1230 352,4 Kb picture

click for enlarge 1920 X 1297 414,3 Kb picture

click for enlarge 1920 X 1297 476,5 Kb picture

click for enlarge 1920 X 1293 393,6 Kb picture

click for enlarge 1920 X 1290 518,8 Kb picture

click for enlarge 1920 X 1291 445,0 Kb picture

click for enlarge 1920 X 1302 469,4 Kb picture

click for enlarge 1920 X 1283 547,2 Kb picture

click for enlarge 1920 X 1301 579,5 Kb picture

click for enlarge 1920 X 1303 570,0 Kb picture

click for enlarge 1920 X 1295 517,2 Kb picture

click for enlarge 1920 X 1285 362,8 Kb picture

click for enlarge 1920 X 1267 324,4 Kb picture

[email protected]
17-03-2010 02:10
Краткие характеристики самого пистолета:
калибр - 4,5мм
взвод боевой пружины "переломом" ствола
длина общая- 40 см
длина ствола - 22,5см
ширина по самому широкому месту - 3,3 см
Высота - 15см

click for enlarge 1920 X 1596 670,2 Kb picture

ход поршня 50 мм,
пружина: 203мм 29 витков- 27 рабочих, диаметр 19,5
диаметр проволоки 2,9мм

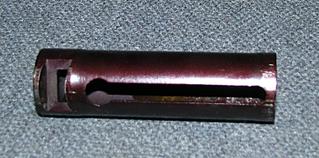

А поршень, между прочим у него оказался "красным", по типу ранних советских деталей боевого оружия.
click for enlarge 1806 X 894 248,8 Kb picture

На кучу стрелять не умею, а отстрел в хрон показал следующее:
153-154 м\с скарабеем DS 0,4g
и
120-121 м\c новым люманом 0,57g

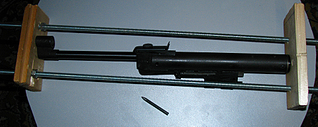

И еще, камрад ZAZ в теме http://forum.guns.ru/forummessage/24/419681.html указывал, что задник пистоля на резьбе, но в моем экземпляре при разборке никакой резьбы не обнаружилось, что серьезно затруднило сборку
(пришлось использовать станок для сборки, прежде сделанный для 125 хатсана )

click for enlarge 1920 X 765 134,7 Kb picture

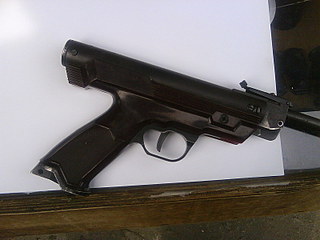

Впоследствии такой-же задник обнаружился и у пистолета на рынке:

click for enlarge 1600 X 1200 232,6 Kb picture

Из особенностей сборки-разборки так-же хочу отметить некоторую сложность в выбивании оськи соединяющей тягу взвода с трещоткой (хотя возможно это только на этом экземпляре. Приржавела)

Mixamarket
17-03-2010 10:19
Пистолет в отличном состоянии... завидую
quote:
Originally posted by [email protected]:

ход поршня 112 мм



"Меня терзают смутные сомненья" (c)
BlacKDeatH
17-03-2010 11:17
quote:
Originally posted by Mixamarket:

"Меня терзают смутные сомненья" (c)



это скорее всего его длина
[email protected]
17-03-2010 13:39
Темная ночь... мерял то оказывается ход ДО шептал...
Перемерял, исправил третий пост
O4ki5000
17-03-2010 14:04
quote:
ход поршня 50 мм

всеж многовато, у 53го всего 40мм.
[email protected]
17-03-2010 15:31
Ну, видимо это еще одно преимущество 40-го
Mixamarket
17-03-2010 21:07
quote:
Originally posted by [email protected]:

Ну, видимо это еще одно преимущество 40-го



Судя по скорости именно так и есть.
Мишеньку метров на десять отстреляй приличными пулями (хоть с двух рук и с мягкого упора)...интересно, что может твой "старичек".
[email protected]
17-03-2010 22:14
Принято. Постараюсь отстрелять, тем-более, что уже и самому интересно. Пост резервирую под сканы мишеней.
Mixamarket
17-03-2010 22:44
Щас еще внимательно поглядел на твою взрыв схему и чего-то не углядел одной очень важной детали - манжеты
Кожа стояла? Новую поставил?
[email protected]
17-03-2010 23:04
Старую поставил Естественно кожа. Манжетка оказалась вполне живой и в замене не нуждалась. В момент съемки она в маслице плавала-размокала, поэтому на схеме ни ее, ни крепящей шайбы нет.
Предупреждая вопросы уточняю, что скорость мерялась после отстрела не одного десятка пуль, поэтому влияние на нее дизеля исключено.
Стреляка
26-03-2010 03:59
Хороший экземпляр !
Выпускались с резьбовым и со штифтованным (более поздние) задником.
За мануал отдельное спасибо !
PlaykilleR
16-04-2010 18:43
Возможно ли,выстрелив случайным образом в человека с расстояния 15 - 20 метров, тяжело его ранить, если использовать ИЖ-40?

Mixamarket
16-04-2010 20:01
quote:
Originally posted by PlaykilleR:

Возможно ли,выстрелив случайным образом в человека с расстояния 15 - 20 метров, тяжело его ранить, если использовать ИЖ-40?



да...в глаз, в ухо, пах, висок
PlaykilleR
16-04-2010 22:07
quote:
Originally posted by Mixamarket:

да...в глаз, в ухо, пах, висок

ха-ха-ха очень смешно) Я серьезно, можно ли ранить человека выстрелом с 15-20 метров, пофиг что он в кофте или еще в какой нибудь одежде?ну тип сильная ли у него убойная сила ?

Mixamarket
16-04-2010 22:12
quote:
Originally posted by PlaykilleR:

ха-ха-ха очень смешно)



Ну смейся дальше... бан 15 дней за флуд в теме и главное обсуждение стрельбы по человеку.

SanSanish
28-04-2010 13:52
quote:
Originally posted by O4ki5000:

всеж многовато, у 53го всего 40мм.


Действительно ход 50мм - нереально.
Тема хорошая, думаю стоит сделать ее обзорной по ИЖ 40.

Позавчера взял слегка потертый ИЖ 40 89 г. за 500руб. Вечером наскоро раскинул, перебрал, пересмазал, добавил пластик в поршень и утяжелок побольше. Родной утяжелок довольно тонкий, болтается со звоном. Под руку попался от старых опытов, (в термоусадке) в пружину садится с натягом, длиннее(и сильно тяжелее) родного мм на 10.
Взводится нормально, исчез звон и скрип, появилась розовая дымка в стволепосле выстрела. Сам выстрел весьма "сочный" и приятный. В целом ощущения отличные, очень ладная машинка.

Ход поршня перемерял трижды, на моем экземпляре получается - 42 мм.

Возможно 2 мм выплыли с учетом погрешности на манжете. Стоит кожанная, но зажата не обычной тарелкообразной шайбой, а конусной шайбой-грибком наподобии Гамовского небольшого диаметра. Может и народное творчество, шаловливые руки в пистолете явно ковырялись.
От дна компрессора до выреза под шептало - 52,5 мм, т.е. ход 50 мм возможен только с выводом манжеты в паз по самую кромку. Кинематика взвода без очень серьезной переделки этого не позволяет. Придется переделывать фактически все детали включая поршень.

Кстати поршень с манжетой по длинне соответствует собрату от ИЖ 60, только зацеп под шептало и паз взвода(более узкий) на одной линии, а не под 90 градусов.

Вот при попытке вставить 60й поршень ожидал сюрприз. Он ...больше по диаметру чем цилиндр 40и. То есть его не "закусывает", просто не подходит. Мурочий, обычно болтающийся входит очень плотно, буквально с натягом. Точно измерить было нечем, но получается - там не 25 мм, чуть меньше.

На дне вроде как имеется пресловутая канавка(весьма серьезная) и ряд кольцевых микронеровностей. "Рога" явно вставлены по технологии первых 53х. Слева по слезшему воронению четко видно стык (в 2х мм от казенника).

Стволик отличного качества - 6 прямоугольных нарезов без дефектов, похоже тщательно отполированных, присутствует дульная фаска, казенник - стандартное "колпачковое ведро". Интересно, но в 15 мм от среза похоже настоящий чок. При прогоне пули до него идут очень легко (кроме КП 10,5 и матчевого H&N 4,51), следы от нарезов четкие и достаточно глубокие.

В целом сделан достаточно добротно и ощущения неплохие. Но есть и пара косяков.
Во первых на заводе умудрились завалить вправо на пару градусов намушник вместе с мушкой, в результате целик выставден в крайнее положения(благо хватает). Как выставить прямо - пока не придумал.

Во вторых спуск не регулируется, очень длинный и при этом
еще ощущается легкая неравномерность(рывки). Здесь нужно будет посмотреть сопрягающиеся поверхности в СМ, думаю - вылечится.

В третьих, дюралевый задник заштифтован 6и мм штифтом, но с обоих сторон штифт уменьшен до 5мм. В результате собирать его просто, достаточно вставить на место и пружина сама его зафиксирует, но площадь контакта штифта с цилиндром фактически точечная и слегка потянуты края отверстий.

Ну и в четвертых, довольно удобную рукоятку портит дизайнерский "изыск" в виде квадратного выступа сзади снизу. Мне он не дает как следует вложить руку, а главное, при длительной стрельбе довольно ощутимо натирает-набивает углами кисть сверху в основании большого и указательного пальцев. Вчера отстрелял полпачки(может чуть больше) пуль, кисть побаливает в этом месте словно от легкого ушиба. Как вылечить - не знаю, резать ничего старичку не хочу, придется менять хват.

[email protected]
30-04-2010 12:56
обзавёлся еще одним уже с резьбовым задником. Обозначение года - буквенное. Сейчас выкладываю фото. Текст - утром
дополнено 30 апреля сего года

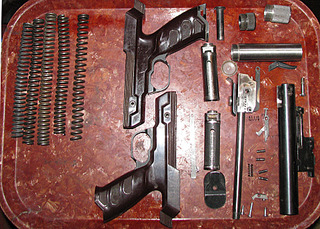

в состоянии конструктора он мне достался. не хватало целика, винта-оси ствола, крепежных винтиков, и одной пружинки.
Зато: 2 рукоятки (одна правда треснутая\клееная) 3 задника (родной, расточеный, под обрезок мурочей пружины, и сделанный под приклад )
click for enlarge 1920 X 1374 390,9 Kb picture

с уменьшенным латунной вставкой перепуском
click for enlarge 978 X 1044 664,4 Kb picture

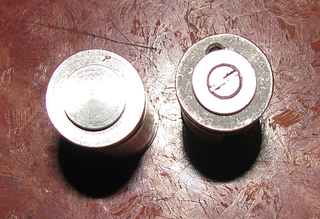

Кстати о поршнях: один родной, в меру побитый жизнью, второй выточенный специально под пластиковую ижевскую манжетку.

поршни вид сверху (кто скажет зачем дырка в родном поршне над шайбой крепления манжеты?)
click for enlarge 1068 X 732 658,9 Kb picture

они же вид сбоку
click for enlarge 1110 X 1110 769,0 Kb picture

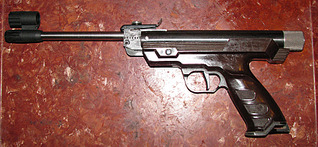

общий вид собранного конструктора вид на номер
click for enlarge 1920 X 887 675,6 Kb picture

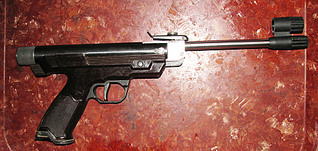

общий вид с другой стороны
click for enlarge 1920 X 909 688,6 Kb picture

и воплотил в жизнь идею предыдущего хозяина - он для этого выточил дополнительный задник - ИЖ-40 с прикладом от ИЖ-60.
Но, с существующими открытыми прицельными приспособлениями, в такой компоновке, прицельная стрельба невозможна
click for enlarge 1920 X 597 445,4 Kb picture

SanSanish
30-04-2010 12:00
А я то погуглив удивляюсь - Вы заказываете два 40х, а пишете о покупке одного. Хотя, за такие деньги и я бы еще прикупил.

Мушку на второй оперативно приспособили. Кстати, там резьба была от предыдущего владельца или Вы нарезали? У моего весь намушник маленько завален, придется как то сдвигать.
Интересные поршня на фото. У одного(с глухим отверстием на торце) грибок явно выточен, а второй непонятно - сразу шел под пластиковую манжету? Опять же проточены по типу мурочьего. У меня стоит гладкий без поясков, очень плотный по диаметру. В то же время поршень от металлического ИЖ 61 2000г в ИЖ 40 89 г не входит - чуть больше диаметр.
