Сделал ложе для Diana 48


Галереи:  B50,  CZ200,  Cr1377,  T4,  T4 конкурс

Страницы:  [1]
MK1
25-04-2012 16:13

Небольшой отчет, посвященный винтовке HW85 в варианте стилизации под полицейскую винтовку Enfield "Enforcer"sniper rifle.

Кратко...
К чему стремился:

click for enlarge 1171 X 364 37,7 Kb picture

донор Варя85:
click for enlarge 700 X 500 22,2 Kb picture

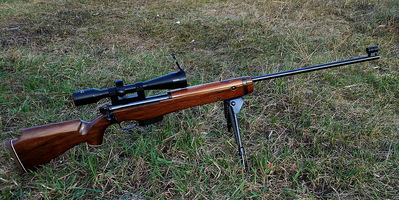

что из этого вышло:
click for enlarge 1304 X 653 648,6 Kb picture


Подробнее...

О базовой винтовке Weihrauch HW85.

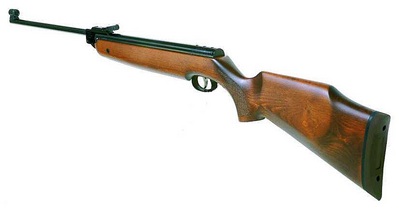

Фото из интернета (свою в базовом виде, к сожалению не заснял):

click for enlarge 826 X 435 27,7 Kb picture

Это немецкая пружинная переломка с центральным зацепом поршня, известная своей точностью, качеством и надежностью.
ТТХ:
длина винтовки 116,5 мм;
длина ствола 500 мм;
калибр 4.5мм;
мощность от 7Дж до21Дж (по оценкам форумчан);
винтовка не тяжелая и не легкая - около 3.5 кг, с оптикой около 4 кг, воспринимается как самое то (ИМХО, разумеется).

В базе HW85 имеет буковое ложе.
Прицельные приспособления классные - хоть целик, хоть мушка имеют набор сменяемых вариантов - <выбирай на вкус>.
Ластохвост 11мм выфрезерован на компрессоре и достаточно длинный.
Спуск <Рекорд> - регулируй, как хочешь (мне не потребовалось - оставил заводскую настройку, лишь для соответствия стилизации поменял спусковой крючок на свой).

Информации по ней - море в Пневматике Глазами Владельца.

Основная тема о ней и фотки в ПГВ здесь - http://forum.guns.ru/forummessage/96/370130.html ,

так же можно почитать и о Варе 95 (та же винтовка, но с более коротким стволом) -http://forum.guns.ru/forummessage/96/502083.html

и о Варе 98 - она же, но в другой <упаковке> (с кожухом ствола и ложей с регулировкой щеки и затыльника) - http://forum.guns.ru/forummessage/96/251525.html и о разборке винтовки - http://forum.guns.ru/forummessage/96/299274.html и еще в ПГВ есть темы.
Поэтому специально подробно описывать ее конструкцию, думаю, нет необходимости.

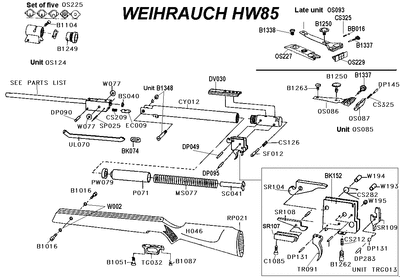

Взрыв-схема:

click for enlarge 1132 X 784 26,1 Kb picture

Куплена винтовка мной новой у ZinitGoD - спасибо ему за оперативность и точность.

Для расконсервации разобрал железо - придраться не к чему - обработка металла на зависть, ломаться нечему по определению, при всем уважении дорабатывать руками нечего!!!
Пружину F (обрезают нормальную еще на заводе) поменял на пружину от Дианы 46, и вот оно - счастье, и мощность и точность, просто балдею.

Винтовка однозначно точнее меня и все промахи - ошибки стрелка.
Да это и понятно - одна из старших <Варь> по определению имеет высокий рейтинг.

Конечно, есть винтовки и лучше, но эта - весьма достойный вариант. Да!

MK1
25-04-2012 16:15
Теперь о винтовке Enfield "Enforcer"sniper rifle, по которой и делалась стилизация
(или была попытка сделать стилизацию - это зависит от успешности самого исполнения .

Мысль сделать очередной проект пришла в голову спонтанно, после того как я увидел фотки этой винтовки, и она очень понравилась.

И, ничего не зная, о ее истории, нарисовал эскиз, одобрил и пустил в дело.
Позже стало любопытно - а что же собственно это за оружие?

Общеизвестно, что это английская полицейская снайперская винтовка, созданная в 1970 году инженерами из Энфильда на основе военной снайперки L42.

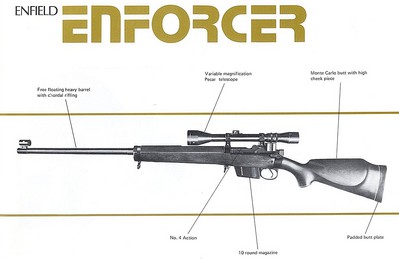

Вот ее фото (здесь и далее взято из инета):

click for enlarge 984 X 639 78,1 Kb picture

Основными отличиями от L42 стали измененная ложа охотничьего типа с полупистолетной рукояткой, открытые регулируемые прицельные приспособления спортивного типа и более современные, чем у L42, коммерческие оптические прицелы.

Калибр - 7.62х51 патрон NATO (.308 Winchester)
Длина - 1180мм
Длина ствола - 700мм
Вес без патронов - 4.42кг
Емкость магазина - 10 патронов

Базовая система <Ли-Энфилд> объединена здесь с тяжелым стволом и укороченным спортивным цевьем. В действительности эта винтовка аналогична штатной снайперской винтовке британской армии L42A1, различие заключается в том, что винтовки, выпущенные для британской армии, имеют оптический прицел с фиксированной планкой крепления, а винтовки, поставляемые полиции, оснащались более современным регулируемым креплением прицела. Enforcer производились до 1985 года.
Вот и вся доступная информация.

Залезая глубже в недра интернета, кое-что можно выцедить.

И если я правильно все понял, то Enfield "Enforcer" было изготовлено около 700 шт и все они были именными, в смысле что использовались конкретными полицейскими снайперами.

Доступен так же сайт Марка Стевенса (на англ. языке), который пытается восстановить историю этих винтовок - вот его адрес - http://www.amstevens.fsnet.co.uk .
Именно из него и взята основная информация.

В частности Марк Стевенс пишет, что достоверно известно о 767 экземплярах "Enforcer".
После замены на другую модель, более половины из них уничтожены самой полицией, что бы эти винтовки не достались гражданским лицам и не могли быть использованы в <дурных> целях.

Часть винтовок были выкуплены музеями и коллекционерами и разъехались по миру от Канады до Австралии и Штатов.

Винтовка проектировалась для городских условий и сельской местности на открытом пространстве до 500 ярдов и более.
При этом необходимо в полицейских и антитеррористических целях поражать преднамеренно голову террориста и при необходимости осуществлять отстрел сбежавших опасных животных и т.п.

В отчете министерства внутренних дел Англии за 1970г. указано,
что критериями выбора полицейской снайперской винтовки, кроме уже указанного выше, является также наличие распространенного в Англии боеприпаса, его поражающая способность, возможность обслуживания винтовки внутри страны, стоимость самой винтовки и оптического прицела, достаточная точность стрельбы, прицельные приспособления спортивного типа (диоптрические), стандартизация вооружения и другое.
Рекомендован также тип оптического прицела (4х10ти кратный переменник) и ограничение числа полицейских снайперов, за счет повышения их подготовки и регулярного их обучения из личной (в смысле использования, а не владения) винтовки.

Исходя из этих критериев, и была разработана полицейская винтовка "Enforcer".

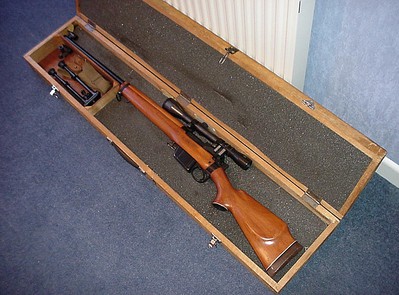

В комплект винтовки входил транспортировочный деревянный ящик, сошки, диоптрический и оптические прицелы, запасные магазины и ремень.
Интересно, что под ремень имелось три точки крепления антабок, что позволяло использовать ремень для удержания винтовки в прицеливании с опорой ремня через левую руку.
В винтовке так же были несколько модернизированы механизмы затвора и спуска и естественно ложа с полупистолетной рукояткой.


click for enlarge 1010 X 747 199,4 Kb picture

Винтовка прожила на вооружении полиции достаточно долгую жизнь и по заверениям Марка Стевенса, использовалась, по меньшей мере, в 30 конфликтных ситуациях.
Затем была заменена на более современную модель.

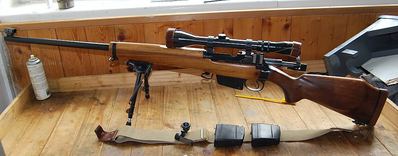

click for enlarge 1024 X 401 110,1 Kb picture

MK1
25-04-2012 16:16
Так или иначе,винтовка мне понравилась именно внешне
и потому стилизация заточена под ее вид, конечно с отступлениями в силу конструктивных особенностей Вари 85 и "кривых ручек" автора...

Некоторые детали просто стилизованы для присутствия "антуражности" и "потому, что захотелось" .

Ложе - грецкий орех темного тона, слегка затонирован спиртовой морилкой и покрыт "тиковым маслом", которое любезно "подогнал" мне Непушист (за что ему и спасибо!).

Детали - латунь, бронза, текстолит, пластик и даже шар из стойки стабилизатора поперечной устойчивости а/м, оттуда же и часть вилки переключения передач.

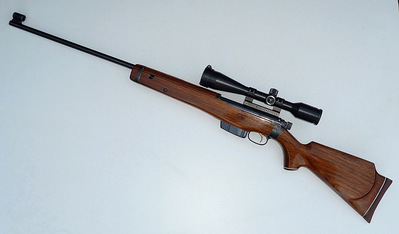

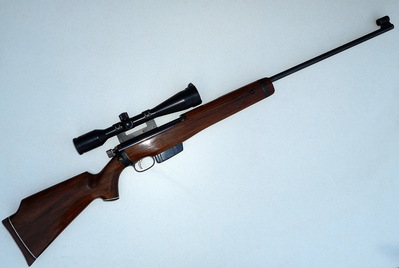

Оптический прицел Пилад Р10х42F , куплен у IronMan , за что и ему спасибо!
Прицел нравиться - интересная сетка, отстройка паралакса, светлый, не тяжелый постоянник и довольно бюджетный вариант, к тому же, по отзывам он хорошо держит двухстороннюю отдачу "пружинок".

click for enlarge 956 X 560 135,1 Kb picture click for enlarge 1562 X 1048 530,9 Kb picture

Для антуража и фото изготовил сошки. Они регулируются по длинне, складываются, теоретически их можно использовать на какой либо винтовке (например, имеется Армс 410), но подходят ли они для пружинной переломки (?) - затрудняюсь ответить.
Использовать их на Варе 85 не планирую.

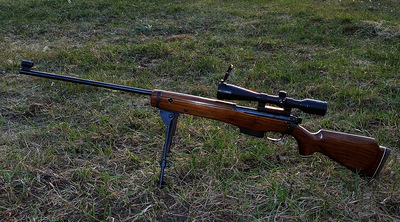

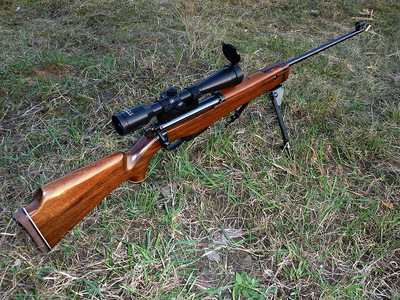

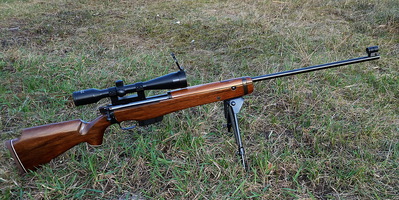

На сошках:

click for enlarge 1384 X 693 723,6 Kb picture click for enlarge 1324 X 735 692,5 Kb picture

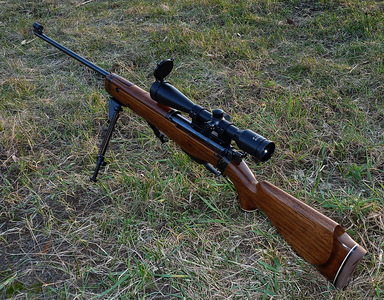

click for enlarge 1280 X 960 916,9 Kb picture click for enlarge 1194 X 932 838,7 Kb picture

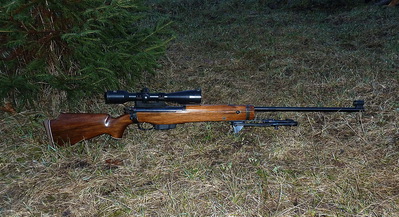

сошки сложены
click for enlarge 1340 X 728 667,6 Kb picture

В целом винт лежит в руках неплохо, с достоинством.
Целить приятно, антуражность присутствует, братишка одобрил.
Бьет точно - проверил ...

Вот, наверное, и все о некоторой фантазии на тему Enfield "Enforcer"sniper rifle.
С уважением.
По мере необходимости и возможности дополню другими фотками...

ЮрБор
25-04-2012 16:56
И сказать нечего! Очередной шедевр!!!
С уважением, ЮрБор.
MK1
25-04-2012 17:15
, спасибо Юрий! (Не знаю как вставить смущающийся смайлик...)
Answord
25-04-2012 17:38
Йошкин кот!Ты опять!Ты опять!
Офигеть!Молодец!
MK1
25-04-2012 17:58
quote:
Ты опять!

ах, - "не шмог уштоять" перед соблазном... - поддался окаянному... зробил вещицу ... , каюсь...
(теперь уж наверное прервусь...)
Mixamarket
25-04-2012 20:18
Отлично.
Только путаюсь где на фото оригинал, а где копия...и это хорошо
What's up
26-04-2012 12:02
Шедевр
Planket
26-04-2012 01:07
Да-а-а, у Вас талант на стилизации винтовок. Как всегда - изумительно.

Вопрос - верх ствольной муфты ствола окрашен под дерево или сделана деревянная накладка?

Answord
26-04-2012 06:14
кстати,да.в переломленном виде хотелось бы посмотреть на неё
MK1
26-04-2012 08:22
quote:
или сделана деревянная накладка?

- накладка конечно
quote:
в переломленном виде хотелось бы посмотреть на неё

- вечером сфоткаю и завтра с утречка залью...
quote:
и это хорошо
