Alex Chasnyk
30-05-2008 01:31
Приветствую всех владельцев ИЖ61.Хочу рассказать как сделать досылатель системы Тришина, используя дрель, набор надфилей, электронаждак и "болгарку".Из материалов понадобились:телескопическая антенна от пульта ДУ детской игрушки, старая деталь от миксера, сварочный электрод-тройка, пара ТВ коннекторов, кусочек металлической полосы,
Если наберётся хотя бы десяток заинтересованных, то расскажу и покажу всё подробно. Нет-так снесу тему нафиг, а то старичеллы опять мне напостят тут фоток с баянами!

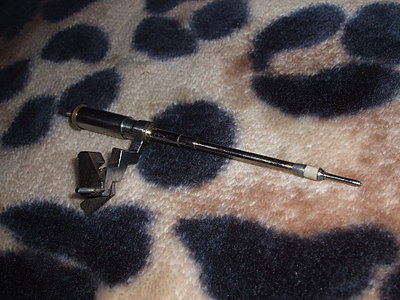

click for enlarge 1920 X 1440 484,8 Kb picture А вот и я!Эндшульдиген зи, битте!Вчера запостил новый топик и ушёл спать а с утра уехал помогать брату в офисе, не думал, что сразу найдутся заинтересованные товарищи!
По делу:Полагаю, все знакомы с принципом работы досылателя Тришина?Если нет, то настоятельно рекомендую ознакомиться!Наиболее грамотная и толковая конструкция из всего предложенного на форуме. Хотя и трудоёмкая в изготовлении, но оно того стоит.

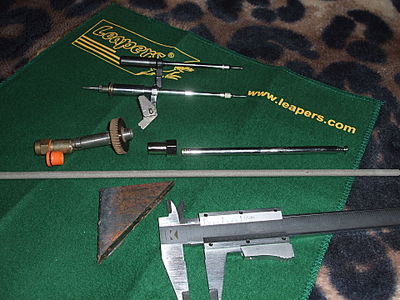

Начал с того, что снял родной досылатель и мысленно разделил его на части:задняя часть, средняя и передняя. Решил созавать новый досылатель телескопического типа, т.е. в заднюю часть(детали 5и6) вставляется средняя(детали1,2,3,4),внутри которой движется передняя(деталь 7). Во замутил-))).Короче вывернул из ящиков рабочего стола весь хлам(а я ничего не выбрасываю. Всё когда-нибудь пригодится. Проверено опытом!)и начал искать предметы, подходящие по размеру к частям родного досылателя. Нашлись старая шестерня с осью-держателем, от маминого миксера, 20-ти летней давности, антеннка от пульта радиоуправляемой игрушки, тонвал от магнитофона Маяк 233,тяги от электрозамков для автомобиля и ещё куча вещей, пригодных в качестве доноров. Но я выбрал то,что максимально приближено по размерам к оригиналу.
Промеряв штангелем наружный диаметр трубочек антеннки (3,4.5 и 5 мм) подобрал ось(дет. N7) будующего досылателя-идеально подошёл сварочный электрод 3мм.С него и начал. На наждаке обточил край на конус и нарезал резьбу М3 на длину 1 см.Капнул на резьбу капельку ортофосфорной кислоты, залудил паяльником, затем нагрел в пламени газовой плиты и накрутил на это дело гайку до упора. Дал остыть, зажал в патрон электродрели, упёр электрод в деревянный косяк двери и плоским надфилем на больших оборотах придал гайке и электроду форму носика досылателя. (В дальнейшем, все токарные работы здесь будут заменены этой операцией.) Процесс постоянно контролировал с помощью штангеля на предмет диаметра головной части(он должен быть ровно 4.5мм! Иначе досылатель не пролезет в магазин и пулеприёмник, будут задержки и <клины>.

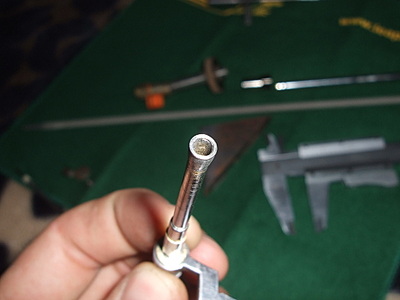

Дальше, берём антенну, вернее ту её часть, которая в диаметре имеет 3мм(дет. N1) ,и торцуем край. Затем пытаемся развальцевать край наружу. Именно пытаемся, т.к. он сильно не развальцовывается и лопается, поэтому, получив небольшую развальцовку, прекращаем мучения!Да,забыл, развальцовку делаем задником сверла 4.5мм.
Проделав это, берём шайбу 3мм и шлифуем одну её сторону мелкой наждачкой до блеска. Берём нашу готовую ось с носиком(дет. N7) и надеваем на неё пружинку подходящего диаметра, за пружинкой надеваем шайбу, капаем на неё кислоты и надеваем на ось трубочку антенны(дет N1). Таким образом имеем шайбу прижатой шлифованной стороной к развальцованной части трубочки и готовой к пайке. Паяем. Припоя не жалеем, следим за равномерностью нанесения. Излишек не страшен, он уберётся при доводке шайбы до нужного размера. Закончив с пайкой, остудив деталь, с кусочком электрода внутри зажимаем всё в патрон дрели. Дальше по сценарию описанному выше-электрод в косяк, надфилем доводим шайбу до диаметра 4.5 и придаём напаянному припою форму конуса.
Ну,вот, передняя часть готова!Дальше переходим, нет, не к средней!К задней части!Моя заготовка(дет. N5) чуть побольше диаметром, чем аналогичная часть родного досылателя и не люфтит и не болтается в корпусе винтовки. Это много значит!При этом ваш досылатель, после окончания изготовления, будет входить чётко в пулеприёмник даже без всяких фасок. Родной же болтался в СК как г..но в проруби. Дальше, зажимаем деталь в тиски и отпиливаем заднюю часть с пропилом. Он не нужен. Оставляем длину детали 30 мм.Зажимаем по очереди с двух концов в дрель и шлифуем мелкой шкуркой на больших оборотах, для того, чтобы уменьшить трение в СК.

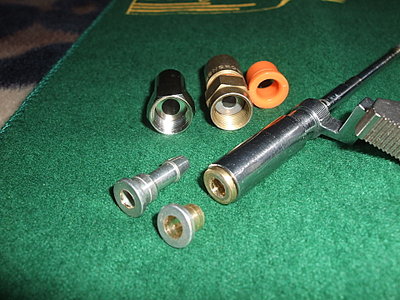

Теперь понадобятся такие вот коннекторы, используемые для установки на коаксиальные кабеля. Они-доноры центрующих втулок(дет. N3 и N6). Аккуратно разрезаем их и достаём такие вот штуки(на фото, рядом с задней втулкой, деталь-донор.На заднем плане-коннекторы. см.ниже)!(Вы можете использовать другие вещи, подходящие по размеру. Всё можно рассверлить, расточить, обточить и т.д.!)Один из них рассверливаем сверлом 4.5мм,он будет задней втулкой. Все посадочные размеры доводим вышеописанным методом, дрелью и надфилем. Надеваем втулку на болт подходящего размера, зажимаем гайкой, болт в патрон дрели и вперёд!Второй коннектор пока не трогаем.

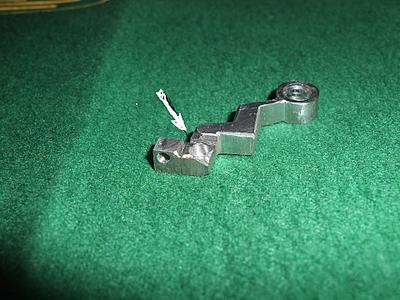

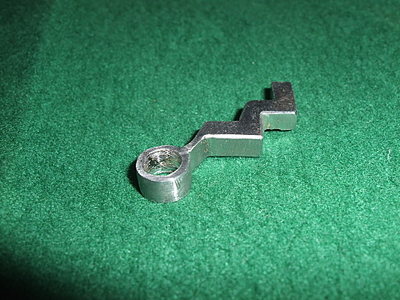

Теперь дело за изготовлением средней части(дет. N4), самой сложной, той за которую досылатель толкается тягой взвода и где расположена защёлка досылателя. Мне пришлось изготавливать её дважды, т.к. я поленился промерять лишний раз размер детали при обработке. А как известно, если что отпилишь, то назад не припилишь!
Берём кусок металлической полосы, полочки мет. уголка, стального листа, не важно, что есть под рукой, толщиной 5мм.Отступив от края, в углу, сверлим отверстие диаметром 4.5.мм.Вставляем в него родной досылатель носиком вперёд и шилом или чертилкой(рекомендую) обводим контуры будующей детали как можно точнее. Вынимаем досылатель, рассверливаем отверстие сверлом 6мм,зажимаем полосу в тиски и берём <болгарку>.Этот процесс я назвал эрзац-фрезеровка. Тонким отрезным диском обрезаем всё лишнее, подражая Родену, и получаем красивенькую деталь, которую теперь надо отнапилить и отшкурить до блеска, не забывая проверяться штангелем, дабы не повторить мою историю с дублем два-)).Деталь сложная, не даром ижевчане не фрезеруют её а отливают ,или штампуют, я не спец в металлообработке, знаете ли.
Дальше, опять сложная и ответственная операция-сверление отверстия под ось защёлки досылателя. Блин, станка если нет, то сложно соблюсти вертикальность. Старайтесь, как сможете, ибо от вашей ошибки или успеха зависит судьба детали-либо всё класс, либо изготавливаем заново. Косая ось не даст защёлке нормально вращаться и будет клинить!Получилось?Супер!Снимаем, не мудрствуя лукаво, защёлку с родного досылателя и ставим её на нашу деталь, предварительно просверлив в детали глухое отверстие под возвратную пружинку защёлки(иначе она работать не будет).
Если у вас до сих пор всё получалось, то теперь надо сделать вот что: Смотрим какой ход защёлки вверх. Поворачиваясь на своей оси вперёд,нижняя часть её должна быть параллельна оси досылателя. Нет?Надфиль в руки и выбираем порцию металла вот отсюда пока защёлка не станет ходить как нам надо(на фото ниже, указано стрелкой). Теперь снимаем защёлку ,шлифуем и полируем деталь до блеска-трение в СК нам не надо.
Некст, берём второй из коннекторов ,разбыраем его на <запчасти>.Берём центральную часть(дет. N3) и забиваем её в отверстие полученной детали(дет. N4), в силу схожести размеров ,она входит идеально и остаточной её длины хватает чтобы забить всю сборку в заднюю часть будующего досылателя, закрепляя и среднюю часть одновременно!Здорово!Деталь села с натягом.
Дальше поиски уплотнителя, который будет разжиматься при входе досылателя в пулеприёмник. Перерыв всё,остановился ни верхней изоляции сигнализационного 8-ми жильного кабеля. Хорошо села на ось и лекго сжимается. Внешний диаметр 4.5мм.Не цепляется за защёлку магазина. Эти факторы вам нужно будет учитывать при подборе. Подобрали?ОК!
Берём отрезок антенной трубочки 5мм(детN2) и вставляем его во в переднюю втулку(дет. N3).Обжавшись при забивании, она плотно удерживает трубочку. Вставляем остальные трубочки и продеваем ось с надетым уплотнителем. Похоже на готовое изделие!Но это ещё не всё!Ложим рядом родной и новый досылатель. Выравниваем их по длине, вдвигая или выдвигая телескопические антенные трубочки. Сравняв, фиксируем трубочки в местах соединения капелькой припоя. Вставляем пулю, которой собираемся в дальнейшем стрелять из Ижика в магазин, магазин на место и новым досылателем проталкиваем пулю до конца. Выкручиваем ствол и смотрим, села ли пуля точно на нарезы. Если нет, то регулируем длину досылателя выдвигая или вдвигая трубочки или опиливанием носика досылателя(он у нас с запасом).Добились оптимальной посадки на нарезы?Теперь пайка всех соединений!Аккуратно, не сбивая настройки длины, вынимаем трубочки и пропаиваем все стыки. Ценрующие втулки(3и6) припаиваются к корпусу досылателя(5) и к средней детали(4), хрен его знает, как её назвать, вы поняли, ну,где защёлка. Вставляем трубочки(дет1) в сборе в собранную заднюю часть(дет. 3,4,5,6)и пропаиваем стыки. Потом прогреваем всю конструкцию над пламенем газовой плиты, чтобы припой равномерно затёк во все щели. Но не перегрейте!Иначе обгорит хром на антенных трубочках и пострадает экстерьер!Смываем спиртом остатки флюса и надфилями и мелкой шкуркой удаляем излишки припоя.
Зажимаем ось(дет N7) в тиски и с хвостовой части нарезаем резьбу М3 на длину, необходимую для работы досылателя на разжимание(как должно быть, ясно из принципа работы системы).Продеваем сквозь готовый досылатель, надеваем шайбу, гайку и контргайку и всё!Досылатель готов!Вы справились без токаря и фрезеровщика!Если терпения и аккуратности не занимать и врождённым рукожопием вы не страдаете, то получите деталь, весьма красивую, прочную и надёжную. И узел досылателя больше сифонить не будет никогда!По этой же схеме я изготовил переднюю заглушку, которая тоже герметизироваться никак не хотела, стерва!Нервов мне вытрепала!А я думал, чего у меня из под линз на прицеле резинки вылазят!А всё они, гады, сквозняки!
Ну,вот и всё,поздравляю с успехом!Желаю всем, чтоб ваши винтовки вас только радовали!
P.S. Досылателю нет и недели от роду, так что, возможно, в процессе испытаний появятся доработки и усовершенствования.

click for enlarge 1920 X 1440 486,2 Kb picture
click for enlarge 1920 X 1440 419,4 Kb picture
click for enlarge 1920 X 1440 490,9 Kb picture
click for enlarge 1920 X 1440 493,6 Kb picture
click for enlarge 1920 X 1440 319,5 Kb picture
click for enlarge 1920 X 1043 170,8 Kb picture

Большой выбор пневматики
Пневматическая винтовка ИЖ-60 4,5 мм
Газовый револьвер Р-1 Наганыч 9 мм Р.А.(№ 04550789)
Бинокль Redfield Rebel 10x42 Roof черный

Рикки
30-05-2008 01:52
Меня интересует. Тока досылатель буду адаптировать к МР514
YoNas_Kaki
30-05-2008 01:53
quote:
Если наберётся хотя бы десяток заинтересованных, то расскажу и покажу всё подробно. Нет-так снесу тему нафиг, а то старичеллы опять мне напостят тут фоток с баянами!

В корне неверная постановке вопроса!
Во первых, кто-то сейчас в отпуске. Во вторых, у кого-то ещё нет 61-го. В третьих, кто-то ещё даже не знает об этом форуме.
Так сколько заинтересованных?.. Не последний же день живём! Я когда тему про 1377 создавал, не предполагал даже, что за полгода будет 100 страниц ПО ДЕЛУ!

Короче - выкладывай! Мне это ИНТЕРЕСНО и НУЖНО. А остальные подтянутся.

V45
30-05-2008 07:25
Эта конструкция http://www.hunter.ru/airgun/articles/guns/article48.htm ?
al_kms
30-05-2008 08:32
И мне, естественно, тоже.
На счет неверной постановки вопроса - согласен.
Не стоит жизнь на месте, одна голова хорошо.... и т.п.
Хотя заголовок удивил. Не думал, что создал головоломку.
Если вы додумались как сделать проще, замечательно. Я то как раз в технологические подробности не вдавался, пожалуй зря.
Очень может быть что вопрос "КАК" для многих не менее важен чем "ЧТО"

По делу.
Мне лично интересен способ реализации защелки. Я оставить родную не решился, посчитал, что будут срывы.
1. Не срывает?
2. Приходится приоткрывать рычаг взведения перед открыванием досылателя при выеме обоймы?
3. Материал втулки?
4. Часто закусывает досылатель в закрытом положении?

А писать надо. Лучше бы оформить в статью в последствии или в комментарии к статье по досылателю. А то ведь форумы уходят из виду. Поиск бывает проблематичен. Посмотрим и как договоримся.

Может благодаря вашим технологическим придумкам эта конструкция будет реализована уже не в единичных экземплярах.
Он у меня уже столько лет. Дважды поменял втулки И ВСЕ! Даже желания переделать ни разу не возникло. А для меня это странно.

Alex Chasnyk
30-05-2008 12:19
Приветствую всех!Я вейчас не дома, поэтому кратко:
quote:
Originally posted by V45:

Эта конструкция http://www.hunter.ru/airgun/articles/guns/article48.htm ?



Да
1. Не срывает?
2. Приходится приоткрывать рычаг взведения перед открыванием досылателя при выеме обоймы?
3. Материал втулки?
4. Часто закусывает досылатель в закрытом положении?

1.нет
2.Можно отрегулировать, что открывать не придётся.
3.Она составная:сталь, медь или бронза.
4.Пока всё работает как часы(досылателю неделя от роду)

Постараюсь запостить статью с фотками, как только доберусь до дома!

Alex Chasnyk
30-05-2008 13:02
quote:
Originally posted by YoNas_Kaki:

В корне неверная постановке вопроса!



quote:
Originally posted by al_kms:

На счет неверной постановки вопроса - согласен.
Не стоит жизнь на месте, одна голова хорошо.... и т.п.


Не все на форуме так думают, убедился на своей шкуре (моя темка про ускоритель заряжания), поэтому решил изучить интерес к теме перед тем как её запостить.

Alex Chasnyk
30-05-2008 14:18
Ну,вот, запостил.Если какие-то вопросы или доп. фотки интересуют, то милости просим!
qwert07
30-05-2008 15:49
Очень нужная тема. Но многим, по текстовому описанию, будет трудно изготовить. Просьба: в текст поэтапно вставить фото и чертеж каждой детали с размерами по порядку их изготовления и сборки.

❅ Прямо сейчас: закажи на сумму от 2000 ₽ с 15% скидкой! Промокод: 2MS9 ❅

Свитшоты

Значки

Шлёпанцы

Календари

Alex Chasnyk
30-05-2008 16:07
quote:
Originally posted by qwert07:

в текст поэтапно вставить фото



Это-то и есть проблема!Не знаю я, как!Поэтому и запостил как есть. А чертежи?Так все детали подбираются по соответствию с оригиналом, не изготавливаются. Только чуть-чуть дорабатываются. В этом и смысл-сделать изделие наименее техноёмким, что ли. Что бы каждый, имеющий дома минимальный набор инструментов, мог себе такое изготовить. Штангель в руки, обмеряем родной досылатель и его место в ствольной коробке и ищем подходящее "железо".
Ну,и "все фотки всего" не запостишь, поэтому, по мере возникновения вопросов и буду выкладывать!

Alex Chasnyk
30-05-2008 16:16
Вот, смотри,это как пример подбора "железа".Рядом с досылателем тонвал от старющего Маяка233.Это же идеальная заготовка для того чтоб выточить досылатель целиком. С торцов имеются отверстия. Хоть сейчас вставляй в станок и вперёд!И таких железячек куча у каждого, уверен!Не ленимся поискать, товарищи!
click for enlarge 1920 X 1440 501,9 Kb picture
Alex Chasnyk
30-05-2008 16:33
quote:
Originally posted by al_kms:

2. Приходится приоткрывать рычаг взведения перед открыванием досылателя при выеме обоймы?



Александр, а у вас тяга взвода родная или "тюнинговая"?
qwert07
30-05-2008 16:42
Alex, если выточить целиком - получится родной досылатель :-))
А твой разборный. Ну хоть от руки нарисуй - деталь 1., деталь 2 ...и т.д И порядок сборки. Очень хочется сделать. Спасибо
Alex Chasnyk
30-05-2008 17:13
quote:
Originally posted by qwert07:

Alex, если выточить целиком - получится родной досылатель :-))



Нет, там получится корпус досылателя без оси-толкателя и рычага защёлки. Ну,это тем, у кого свободный доступ к станочному парку.

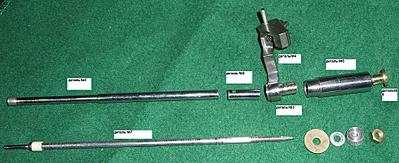

Вот досылатель в разобранном виде, типа взрыв-схема. Такое поможет?
click for enlarge 1906 X 778 307,5 Kb picture

qwert07
30-05-2008 18:37
Alex, большое спасибо, Если не трудно - вставь эту сбборку в пост и в процесс изготовления просто добавь заголовки: изготовление детали N1, далее текст, изготовление детали N2, далее текст и т.д. Сборка- деталь N вставляем в деталь N и т.д. Получится замечательно и многие будут тебе благодарны, а я тем более. Если ты в Питере то пиво с меня. Кстати, старый досылатель можно как то использовать? При наличии сварки? Спасибо!
Alex Chasnyk
30-05-2008 18:52
quote:
Originally posted by qwert07:

Alex, большое спасибо, Если не трудно - вставь эту сбборку в пост и в процесс изготовления просто добавь заголовки: изготовление детали N1, далее текст, изготовление детали N2, далее текст и т.д. Сборка- деталь N вставляем в деталь N и т.д. Получится замечательно и многие будут тебе благодарны, а я тем более. Если ты в Питере то пиво с меня. Кстати, старый досылатель можно как то использовать? При наличии сварки? Спасибо!





Постараюсь, но боюсь, это получиться новая статья-)).Я нахожусь в городе-герое Одессе, но пиво питерское уважаю. Жаль оно пропало в продаже. Раньше мог купить выезжая в Приднестровье, а теперь и там нет!
Старый досылатель оставь на память!
qwert07
30-05-2008 19:46
Новая, но зато КАКАЯ!! Да, я посмотрел - ты в Одессе, замечательный город, бывал в советское время, ностальгия до сих пор. Спасибо за статью, доработай пожалуйста, чтобы нам , чайникам, было проще сделать. Привет из Питера!!
Alex Chasnyk
30-05-2008 20:17
Всё,добавил что просили. Вроде,должно быть понятно, что,куда и как=)).
