Ремонт ИБХ 713

Галереи:  B50,  CZ200,  Cr1377,  T4,  T4 конкурс
Страницы:  [1]  2  3
Ветеринар
27-08-2008 17:16

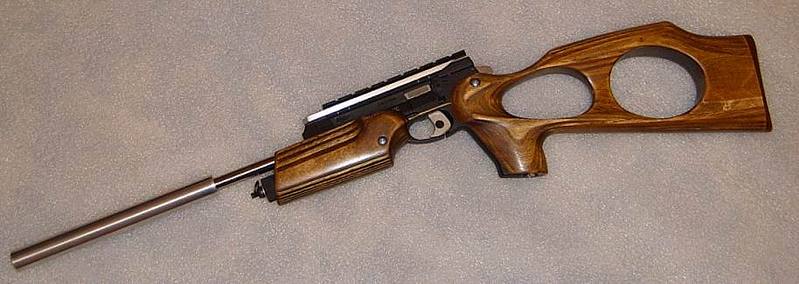

Установлен ствол от ИЖ-22 длиной 28 см.
Сверху на корпусе закреплена на двух винтах М5 дюралевая планка, к которой притянута четырьмя винтиками М3 планка Вивера.

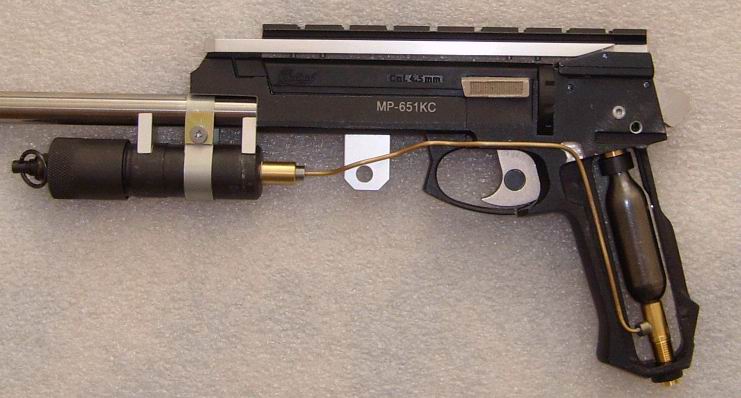

Баллон вкладывается в резервуар от РПШ/РГП, который соединен капиллярной трубкой с дополнительной накопительной камерой, роль которой выполняет 8-граммовый баллон (см. картинку). Возможно использование баллонов на 8 и 12 г.

Доработки клапана и УСМ в основном стандартны.

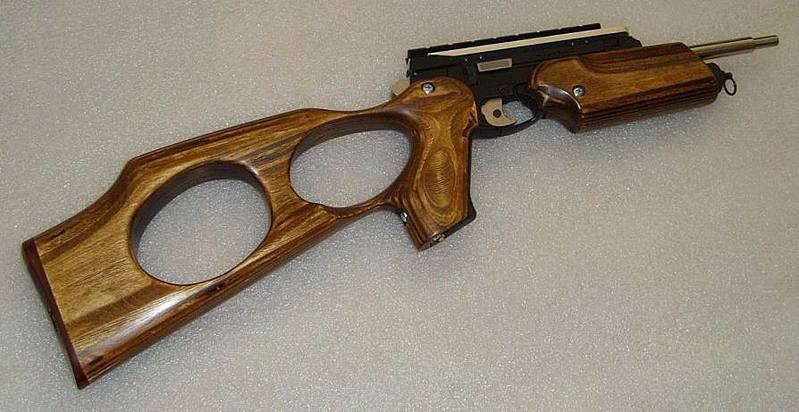

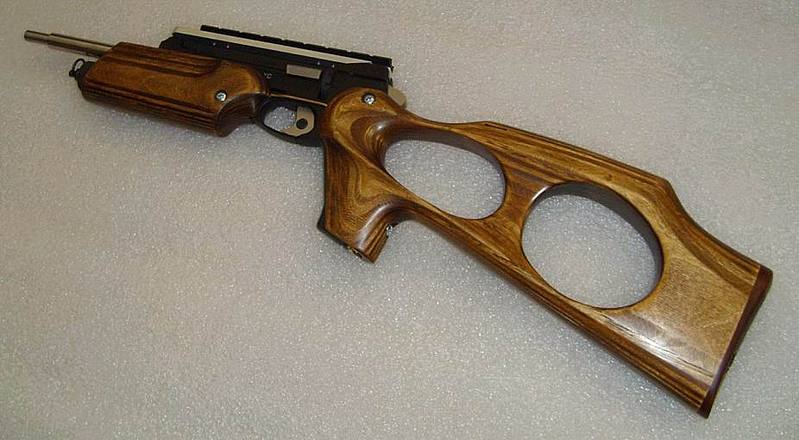

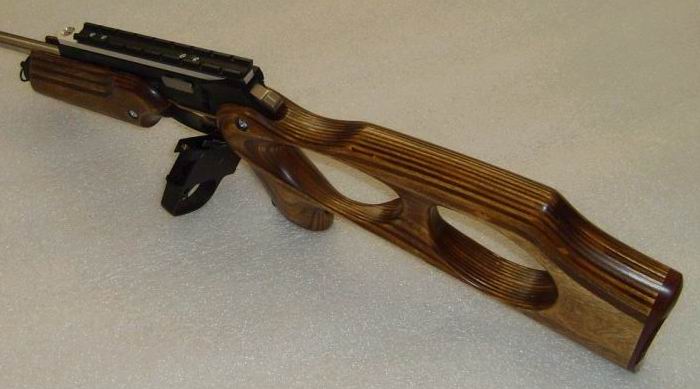

Ложа из березовой фанеры, затонирована морилкой и пропитана маслом.

НСП Гамо Хантером (0,5 г) - *80-*85 м/с.

click for enlarge 914 X 325 48,9 Kb picture
click for enlarge 926 X 510 65,7 Kb picture
click for enlarge 894 X 461 61,1 Kb picture
700 x 389
741 x 398
click for enlarge 485 X 351 30,6 Kb picture

Ветеринар
27-08-2008 17:20
1
Biolog .177
27-08-2008 17:31
Зач0т!
Расход газа?

Ветеринар
27-08-2008 17:54
quote:
Расход газа?

Неизвестен. Возможно, велик.

volody86
27-08-2008 17:54
да... офигенно получилось, нет слов просто эмоции... ложо особенно понравилось, красиво смотриться

Присоединюсь к предыдущиму оратору какой расход то получился? на скоко выстрелов хватает 12-ти грамового балона?

MP654K
27-08-2008 18:43
Э-э-эх!!! И почему ИЖ-Смех так не может! Супер!
Зачет! Ствол с модером? Или он сам по себе такой?
Konstantin_E
27-08-2008 19:06
Провернуть столько работы(судя по фото- очень аккуратной) и не сделать расширительную камеру новую, а не из баллончика. Или это намеренно, чтоб можно использовать баллон в рукоятке? И ствол... Ну почему бы не немного длиннее? А в остальном- красиво! Сколько же расход? Хотя это зависит от работы с клапаном и ударной группой.
MP654K
27-08-2008 19:08
И че у меня руки из Ж. растут? А-а-а!!! Я тож так хочу! Пре-е-ет! Красотища!
MP654K
27-08-2008 19:10
quote:
Провернуть столько работы(судя по фото- очень аккуратной) и не сделать расширительную камеру новую, а не из баллончика

А чем такая хуже? Я б тож из баллончика делал - зачем заморачиваться зря?

schmidt
27-08-2008 19:46
quote:
Провернуть столько работы(судя по фото- очень аккуратной) и не сделать расширительную камеру новую, а не из баллончика

quote:
Возможно использование баллонов на 8 и 12 г.

Все правильно сделал. Возможность стрелять с 8 и 12гр баллонами всегда может пригодится. Да и объема такой испарительной камеры достаточно, не очередями же из него стрелять )))

Классно получилось. тоже подумываю 651 купить

AAK.177
27-08-2008 19:49
МагазачОт! Только да, стволик бы подлиннее и барабан, наверное, неудобно вставлять?
Biolog .177
27-08-2008 20:36
Кстати, а барабан-то пластЕговый!
Ветеринар, можешь накладку на рукоять изнутри сфоткать?
Что до ствола, то собираюсь на свой где-то такой длины поставить, ибо хочеЦЦа и карабин из Корнета и Ижшысят работоспособный
Эйнштейн
27-08-2008 21:05
солидарен со всеми, кто сказал мяу, тоесть зачот очень гармонично сделал! чем-то огнестрел напоминает
Ветеринар
27-08-2008 21:56
Спасибо, колллеги.

Пояснения.
Со стволом все просто: стволик от ИЖ-22 был разбит и с казны, и с дула почти до гладкого состояния, поэтому из середины был вычленен участок с хорошими нарезами - примерно 28 см. Владельца как раз устраивала длина ствола около 30 см.
На стволе - модер.

Что касается испарителльной камеры, то как-то сразу возникла идея баллон приспособить, так и сделал. Возможно, где-то уже видел такое. Баллон позволяет получить крупную камеру с минимальными трудозатратами.
Но не исключено, что камера будет сделана новая, меньшего объема. Есть подозрение, что расход газа слишком велик.

Сфоткать выборки не могу, так как аппарат уже у владельца. Но там все просто: край полости сзади повторяет обводы остова рукоятки пистолета, в сечении образует прямоугольник на всем протяжении.

Барабан вставлять удобно. Но как будет с оптикой, не знаю. Может, придется чего-нибудь придумывать.

AAK.177
27-08-2008 22:33
Да, большая беда МР-651 это крепление оптики (точнее, его отсутствие). Ну мог бы завод отлить вместо штатного прицела на таком же основании ластохвост хотя бы 10 см длиной и 3-4 высотой?! Типа нужно - поставил открытый прицел, нужно - снял открытый поставил оптику... Только на фиг не надо "пипл и так хавает..."

Konstantin_E
28-08-2008 01:57

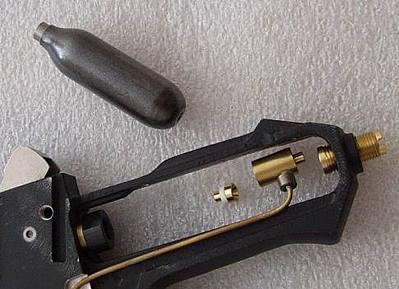

Еще вопросик. Ветеринар, у тебя на последней фото, баллончик есть. Так вот на нем вроде как горловина обточена. Если это так, то зачем?
Ветеринар
28-08-2008 10:42
Да, горловина обточена. Там приемник под 12-граммовый баллон (игла удалена), и 8-граммовый просто так не встанет. Такой вариант, ИМХО, обеспечивает наилучшую герметичность.
Еще донышко обточено там, где к нему прокладка прижимается.
ober
28-08-2008 13:10
может быть, баллончик заменить на трубку?
docentus
28-08-2008 13:53
quote:
может быть, баллончик заменить на трубку?

Можно испариловку сделать в виде трубки, но не с нижним поджимом, а с резьбовой горловиной. Будет вкручиваться вместо штатного накалывателя баллонов. Угу да...Вот счас понял-а как в таком случае туда каппиляр присобачить?!


quote:
Все правильно сделал. Возможность стрелять с 8 и 12гр баллонами всегда может пригодится.

Ну так аппарат и так и 8 г и 12 г баллоны хавает. Другое дело что через каппиляр. Либо я чего-то не понял.
Ветеринар
28-08-2008 14:54
Можно и из трубочки с двумя пробками сделать, воткнуть вместо баллона.
_______________________________________

И 8-и и 12-граммовые баллоны устанавливаются в резервуар от РГП/РПШ.
Классная, кстати, штука - этот резервуар. Наковырять бы где таких...
