Weihrauch HW 57


Галереи:  B50,  CZ200,  Cr1377,  T4,  T4 конкурс

Страницы:  [1]  2
YuraS
14-09-2008 12:30

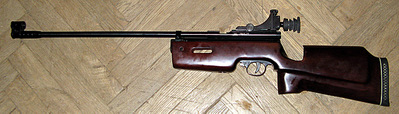

Долго я вокруг нее круги нарезал, размышлял, нужна ли она мне... Итог ясен.
Серия "В" от шанхайской фабрики, известной серией углекислоток QB (78,79) с простым, топорным ложем, а также более спортивизированной серией AR, отличается от них "биатлонным" затвором - стальной рычажок с кнопкой запирания водит досылатель, соответственно взводится ударник. Причем ложе унифицировано с другими АР-ками - в дереве имеется выборка под стебель рукояти болтового затвора.
Ствол плотный - РВС Геко 4,50 нарезалась неплохо. Фаска выглядит вроде прилично, хотя отстрелочная карточка (см. ниже) не фонтан.
Основное отличие - винтовка заточена под 88 г (большой) баллон СО2, и имеет для этого переходник с резьбой, т.е., в РСР ее конвертировать очень легко.
Остальное железо - тот же "кубик", хотя спуск имеет больше регулировок и ощутимо легче.
Ложе короткое, расчитано скорее на ребенка, пистолетная рукоять коротковата, но ребенку будет широка - непонятное явление, чисто китайское. В комплекте идет диоптр (довольно правильный, с регулировками, но без дифракционного фильтра ), прицельная планка с прорезью (неплохая, похожа на гамовскую, но стальная и без световодов), съемная мушка (установлена кольцевая, пеньковой не нашел в коробке). Еще шестигранный ключик, видимо для разборки.
Железо крепится в дерево как и в других моделях, большим винтом с круглой гайкой с насечками и прорезью под шлиц, плюс 2 боковых винтика М3 в районе переходника под баллон. Гайка утоплена в дерево довольно глубоко, в отличие от обычного "кубика", пальцами не открутить, требуется двузубый спецключ (хотя я справился тонкой отверткой).
Отстрелять пока не удалось - таких баллонов сейчас в продаже не было, отстреляю ее уже переведенную на воздух . С ней еще работать и работать...

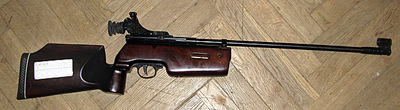

click for enlarge 1280 X 352 159,1 Kb picture click for enlarge 1280 X 365 164,2 Kb picture
click for enlarge 800 X 349 113,3 Kb picture

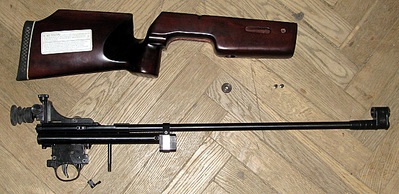

click for enlarge 1280 X 622 276,0 Kb picture

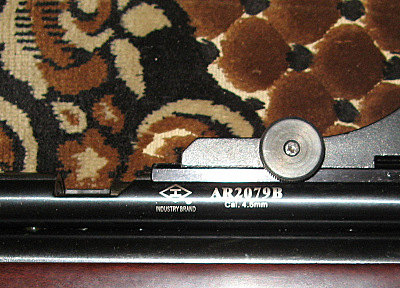

click for enlarge 800 X 576 145,9 Kb picture
click for enlarge 1092 X 1340 293,6 Kb picture

dolgovec87
14-09-2008 12:33
Итересный, хотя и немного топорный, китаец... Ждем результатов острела;-)

Александр М
14-09-2008 12:57
Поздравляю с приобретением! Отличный конструктор!
Пиши, что из него получится
Alexandro
14-09-2008 03:31
Поздравляю! Первая китайская матча на сайте

Цена, данные(вес, длина, ствол)?

quin_starkiller
14-09-2008 04:20
Юра! Можете голый механизм сфоткать на белом фоне, как можно более ровно?
http://forum.guns.ru/forums/icons/forum_pictures/001494/1494259.jpg

И на сколько я знаю, винтовка расчитана на пеинтбольные баллоны диаметров меньше 5см(у 88г и пеинтбольных разные совсем резьбы):

Mixamarket
14-09-2008 09:47
Еще даже не прочитав окуел от ложе

П.С. Ждем ТТХ...

n1ce
14-09-2008 11:57
quote:
Originally posted by Mixamarket:

Еще даже не прочитав окуел от ложе



ты продублировал мой пост в тот момент когда его (поста) еще не было
YuraS
14-09-2008 13:06
Резьба в переходнике, похоже, дюймовая (18,7 мм по внутреннему диаметру), на глубину 10 мм. Так что, скорее всего, я не прав насчет 88 г баллона.
(добавлено) Влез на сайт - точно, дюймовая, под пейнтбольный баллон:
AR2079B has a standard G1/2 tand-connecting device,which can be connected with the tand of the paintball maker,cuch as the Ø 50/90z, CO2 tand which is made in USA.
http://www.airrifle-china.com/Product/EN/product_detail.asp?productid=32

Спусковой механизм почти такой же, как у "кубика", с фото придется потерпеть - батарейки сели.
Ложе заморено красной морилкой, а сверху вскрыто глянцевым лаком, что для шанхайки является стандартом
Ствол 52 см до входа в ствольную коробку. Вес около 3 кг, меньше, чем указано на сайте ШАФ.
Цена - вопрос спорный, ибо она была всего одна. Мне, как постоянному клиенту, отдали со скидкой, но исходно звучала цена в 1300 гривен (ок. 275 долларов на сегодня).

quin_starkiller
14-09-2008 18:23
Не, мне интересна фотка механизма со ствлом вместе, а то я думаю для него ложе сделать.

Кстате, для приклада есть такие фигни:
http://www.archerairguns.com/AR2078A-Buttstock-Extension-Kit-p/arbekit.htm http://www.archerairguns.com/AR2078A-Buttpad-Kit-p/aaarbutext.htm http://www.archerairguns.com/QB78-Buttstock-Extension-Kit-p/aabutext.htm

YuraS
14-09-2008 18:42
Выборка под железо почти такая же же, что и в обычном QB, впереди только выемка под переходник на баллон.
За ссылки спасибо, сделаю по второй (если будет лениво), или поставлю регулируемый по длине затыльник.
Александр М
14-09-2008 19:03
А я попробую пока из кубика булку слепить
Александрыч
15-09-2008 12:44
Юра! Я подключусь, если не возражаешь...

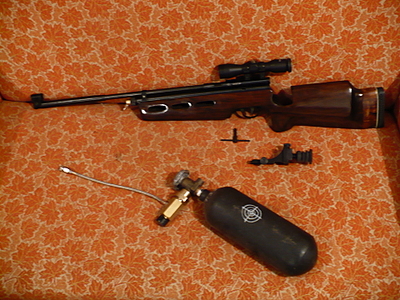

click for enlarge 1920 X 1440 242,9 Kb picture

Сие называется AR-2078B - родной братик... уже с полгода радует, и чудесно себя чувствует...
Я вокруг него в Одессе тоже долго кругами ходил... все никак не решался... А потом - как часто в нашей жизни - его величество случай... Расскажу для смеха...
Очередной раз приезжаю в Одессу, продавец-кент угрюмый: "Что такое?" "- Да вот, пуля застряла, ХЕЗ что делать... выручай...". Ктото принес чудо-пули, пробивная способность - офуеть, давай попробуем... Нет, чтобы Хатсан взять... Эта с баллонами стояла... зарядили, выстрелили... Пуля застревает в 25 мм от дульного среза, на чоке. Потом стрельнули еще, сказали - раза два, думаю - не меньше десятка... Пуля продвинулась вперед...
Пули, при близжайшем рассмотрении оказались нарезанными токарным способом из алюминевого!!! прута, головка скруглена, в жопе не удосужились заточить хвостик от отрезного резца. Всего их у меня три, диаметр у всех разный 4,48-4,50, причем колеблется, естественно, в чок она не прошла.
Винтовку забрал, с тех пор она у меня...
Пулю выдавил назад, в токарном станка, задней бабкой, без ударных усилий, ствол пришлось торцевать на 1,5 мм и выкатывать фаску. Собрал, пострелял, и понял - оставляю.
В данной модели в комплекте идет:
- ключ для принудительного открытия боевого клапана.
- переходник к баллону СО2 с разгрузочным клапаном.
- бронированный шланг с переходником к заправочному штуцеру.
- сменная пробка резервуара с заправочным штуцером.
Прицельные - открытый и диоптр. - само собой...
В резервуар ставятся два 12-гр. баллона СО2 жопами друг к другу. Хватает - не помню, давно не ставил, кажется в районе до 40-ка выстрелов... Причем, работают поочередно, при падении мощности нужно немного открутить гайку - открывается второй... херня...
Толи дело - баллон СО2 ... Меняем пробку резика на пробку со штуцером. Но нужно уметь заправить, особенно, когда жарко. Забить жидкой фазой не просто - нужно охладить, слышал, для этого кое-кто пользуется морозильной камерой... Я делаю проще - заправляю-выпускаю-заправляю, опять выпускаю, это элементарно, при помощи ключа. Первые две-три заправки в жару - газ. После третьего выпуска резервуар покрывается инеем, и четвертая заправка - стопудово, 70% по объему жидкой фазы. Теперь правда, нужно подождать, пока винтовка восстановит температуру... Зато потом - море удовольствия...
Матчевые Geco и Bacik на 10 м летят одна в одну. Стабильная скорость 170-180 м/сек, в зависимости от температуры воздуха, выстрелов до сотни, плато 70-75...
Ложе - "Юниор"... Я в районе приклада удлинил под себя.
Заправка - в мой баллон заправляется 1,4 кг углекислоты. Стоит это 1 долл. Согласно инструкции, в резервуар при непосредственной заправке входит 33 гр. Сколько раз можно заправить - прикиньте... Много...
Ради фото внутренностей разбирать облом, думаю, Юра доведет до логической завершенности начатый труд, я же добавлю, что вспомню, по ходу дела про свою модель. Принципиальной разницы у них ни какой.
Гдето читал, не помню, что модели с индексом "А" являются развлекательными и оснащаются обычным стволом без чока. С индексом "В" - спортивно-тренировочные матчевые, ствол с чоком. При прогоне пули у моей это четко чувствуется.

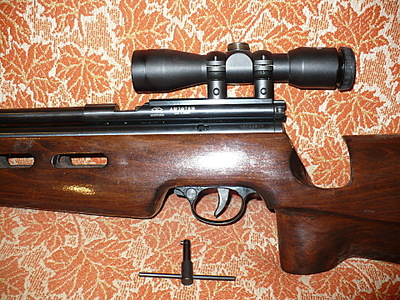

click for enlarge 1920 X 1440 473,2 Kb picture

Под передним кольцом прицела - отверстие для разгрузочного ключа, вставляется, поворот на 180* - пшшшш...

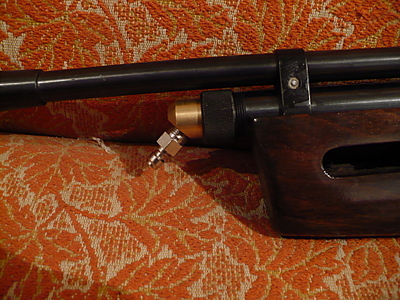

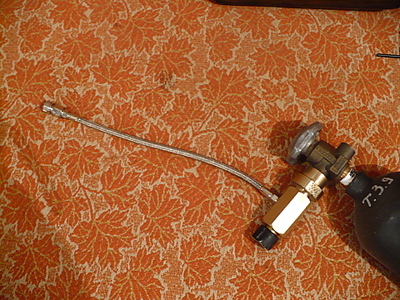

click for enlarge 1920 X 1440 255,0 Kb picture click for enlarge 1920 X 1440 332,4 Kb picture

Watchdog
15-09-2008 12:17
quote:
Originally posted by Александрыч:
Причем, работают поочередно, при падении мощности нужно немного открутить гайку - открывается второй... херня...
[/URL]


Это особенность конструкции. Первый баллон пробивается вручную пробкой, второй при первом выстреле иглой на клапане. Поэтому после закручивания пробки её нужно отпустить приблизительно на четверть оборота пока давлением не заклинит. Кстати, эта особенность должна быть специально оговорена в инструкции.

ЗЫ А чего апать не стал? 180м/с для этой винтовки с её потенциалом очень мало. Даже не трогая клапан, только за счет перепуска, досылателя и поджима пружины легко поднимается до 12дж, повозившись - можно поднять до 16. Ссылки на ап в СО2 выкладывать? Их у меня много, только на английском с Канадских и Штатовских сайтов и форумов- там семейство QВ/АR имеет статус аналогичный нашей мурке - конструктор для шаловливых ручек.

Александр М
15-09-2008 16:16
Ссылки в студию!
Может есть такое, что я еще не видел, да и остальным, я думаю, будет интересно.
Александрыч
15-09-2008 18:27
quote:
Originally posted by Watchdog:

А чего апать не стал?



Руки не доходят... В принципе, я любитель мощных ППП винтовок, их у меня есть... А это такая игрушка точная - пук-есть, пук-есть... не хочется опошлять ее мощностью...
quote:
Originally posted by Watchdog:

Ссылки на ап в СО2 выкладывать?



Ссылки давай!!! "...Люблю порукоблудить длинными зимними вечерами..." (А.Рогожкин, "Блокпост")
Авось чтото заинтересует, замайстрячу...
Watchdog
15-09-2008 18:32
quote:
Originally posted by Александр М:
Ссылки в студию!

Ну держите :-):

Библия апгрейда QB/AR:
http://www.charliedatuna.com

Оттуда же форум по QB:
http://www.gatewaytoairguns.com/airguns/forums/forum-view.asp?fid=5&bookmark=1&displaytype=flat


Пост про апгрейд по CDT с замерами скоростей на промежуточных этапах:
http://www.gatewaytoairguns.com/airguns/forums/thread-view.asp?tid=10227&posts=12&start=1

ФАК:
http://airgunartisans.com/flyingdragon/tips.html

Тема на польском форуме:

http://bron.iweb.pl/viewtopic.php?t=39355

Разборка в картинках:
http://www.getphpbb.com/phpbb/viewtopic.php?t=1284&start=0&postdays=0&postorder=asc&highlight=&sid=535153904b0861b1ab6dbf82d7633eb4&mforum=drfaf

еще одна разборка в картинках, на этот раз по русски:
http://forum.armory.lv/index.php/topic,734,0.html

Много всякой полезной (и не очень) информации в одной теме:
http://www.network54.com/Forum/79537/message/1025125764/my+collections+on+QB+(long)
http://www.fortunecity.com/olympia/kickbox/377/index.htm#top
http://www.fortunecity.com/banners/interstitial.html?attachment:/33/qb78index.html

Архив ссылок на темы апа с Канадского форума (там не только QB/AR) есть разжеваный ап клапана
http://www.getphpbb.com/phpbb/viewtopic.php?t=124&start=0&postdays=0&postorder=asc&highlight=&mforum=drfaf

Тюнинг спуска:
http://www.getphpbb.com/phpbb/viewtopic.php?t=1184&start=0&postdays=0&postorder=asc&highlight=&mforum=drfaf

магазин: http://www.getphpbb.com/phpbb/viewtopic.php?t=2051&start=0&postdays=0&postorder=asc&highlight=&mforum=drfaf

магазин 2: http://www.getphpbb.com/phpbb/viewtopic.php?t=2037&start=0&postdays=0&postorder=asc&highlight=&mforum=drfaf

отсекатель:
http://www.getphpbb.com/phpbb/viewtopic.php?t=2524&start=0&postdays=0&postorder=asc&highlight=&mforum=drfaf

галерея лож:
http://www.adventuresinairguns.com/QB78page1.html
http://www.getphpbb.com/phpbb/viewtopic.php?t=2444&start=0&postdays=0&postorder=asc&highlight=&mforum=drfaf
http://www.getphpbb.com/phpbb/viewtopic.php?t=2314&start=0&postdays=0&postorder=asc&highlight=&mforum=drfaf
http://www.getphpbb.com/phpbb/viewtopic.php?t=2502&start=0&postdays=0&postorder=asc&highlight=&mforum=drfaf


Тот форум, что www.getphpbb.com.... сам по себе очень интересный, есть чего почитать.

Про О-ринги стандарта AS 568A:

Общая информация
http://www.efunda.com/designstandards/oring/oring_intro.cfm

Типоразмеры
http://www.efunda.com/designstandards/oring/oring_as568.cfm?start=001&finish=114

Это к сожалению то что осталось. :-( Потерял файлик с еще парой десятков ссылок, но в принципе все они с тех же GTA и канадского форума. Еще можно посмотреть раздел Library на GTA-forum, там тоже информации полно.

Александр М
15-09-2008 21:34
Огромное человеческое спасибо
quin_starkiller
15-09-2008 22:00
Кстате, внутренние диаметры основных трубок куб79 и 78 одинаковые? А то можно поставить на куб78 переходник для со2 баллонов.
Александр М
15-09-2008 22:05
Переходник легко точится любым токарем за чисто символическую плату
YuraS
15-09-2008 22:43
После ссылок Watchdog-а пока стыдливо молчу в тряпочку
Только после отстрела будет, что сказать.
На эти винты (2078В и 2079В) даже инструкция идет одна. Покурил паспорт - не любят они 2079В, в основном все рассказки про 2078В, Александрычу типа повезло
Но вот 2079 заточена строго под СО2 баллон на 9 унций диаметром 5 см и с резьбой G1/2. Хотя, вроде как под нее отдельно продаются приблуды под какие-то баллоны СО2 (под один 12 г точно можно легко сделать).
Вчера погонял пульки разные - чок имеется, точно. Пуля, воткнутая нечеловеческими усилиями с казенника на почти 10 см (разбирать лениво, использовал 3 слегка обломанных спички), режется слабее, чем пуля, заправленная с дульного среза; пуля с дульного среза потом по стволу практически проваливается, чок ее обжимает.
