Неполная разборка М2 FT


Галереи:  B50,  CZ200,  Cr1377,  T4,  T4 конкурс

Страницы:  [1]
Udod
25-11-2010 17:09
Имхо ,основным недостатком Хама, как мне показалось после некоторого времени эксплуатации является его УСМ. Схема невероятно проста и вполне надежна, но спуск абсолютно непредсказуем. Давишь пальцем на спусковой крючок и никакой реакции ,потихоньку увеличиваешь усилие и... выстрел каждый раз происходит неожиданно. Ствол ,понятно, дергается и пуля уходит в отрыв. . В общем, посмотрев на это безобразие, слегка модернизировал УСМ. Вместо одной детали сделал две. Теперь шептало отдельно. СК- отдельно. И то и другое не из гнутой жестянки ,а из куска инструментальной стали. Шептало закалил, спусковой крючек просто проворонил слегка. Сейчас попробую вставить фото.

Взаимное расположение деталей нового УСМ.
Рядом -родной спусковой крючок-шептало.

click for enlarge 1091 X 875 159,2 Kb picture

Шептало

click for enlarge 837 X 876 130,5 Kb picture


Спусковой крючок

click for enlarge 1024 X 1125 192,9 Kb picture

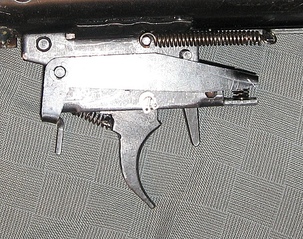

В сборе на винтовке.


click for enlarge 562 X 444 174,8 Kb picture

Полностью в сборе


click for enlarge 714 X 674 140,8 Kb picture


Первые впечатления после нескольких выстрелов в домашних условиях:
За счет наличия свободного хода (3-4мм) спуск стал более информативным, чего я и добивался. После преодоления свободного хода СК уже слегка напряженный палец отлично чувствует момент, когда произойдет выстрел.
И без того легкий спуск стал еще легче, вероятно сказалась шлифовка трущихся плоскостей.
Предохранитель стал работать надежней. Раньше при сильном нажатии на СК,происходили срывы.
В общем, нужны теперь испытания в полевых условиях.

ПС. Кстати никаких глобальных изменений корпуса УСМ не проводилось - одно отверстие и пара пропилов ,чтобы упереть пружинку СК. все остальные детали родные и ,в случае необходимости, старый спусковой крючок можно вернуть на место.

Orlon
25-11-2010 17:29
Дядь Вов, классный крючочек!
Udod
25-11-2010 17:39
Так для себя делал, правда на фото он выглядит ,как буд то я его ковал. Микросъемка, мать ее На самом деле все выглядит вполне цивильно .
ADF
25-11-2010 18:12
А УСМ там двойного действия или есть самовзвод?
b4now
25-11-2010 18:13
Отличная работа. Теперь осталось придумать как его сделать регулируемым и двухступенчатым и будет вполне Rekord.
Udod
25-11-2010 18:19
quote:
А УСМ там двойного действия или есть самовзвод?

предусмотрен только переключатель на автоматический огонь
quote:
Теперь осталось придумать как его сделать регулируемым и двухступенчатым

Думал, но пришел к выводу, что без глобальных переделок не обойтись. Места там маловато . Кстати на Хаме спуск достаточно легкий, а некоторую регулировку можно производить подбором пружины СК.
b4now
25-11-2010 18:35
А с трещиной в башке стакана как дело решилось?
Udod
25-11-2010 18:40
quote:
А с трещиной в башке стакана как дело решилось?

Есть знакомый сварщик -пайщик. Все сделал в лучшем виде . Проточил еще пошире и заварил то ли в аргоне, то ли.... В общем ,все в норме.
zloyqadrat
26-11-2010 05:05
хорошо получилось, просто и со вкусом.
и видно, куда винтики регулировочные можно вкрутить для двухступенчатости.
какая толщина стали шептала?
Udod
26-11-2010 10:02
quote:
какая толщина стали шептала?

6,2 мм.
