gd.sergej
01-08-2010 18:45

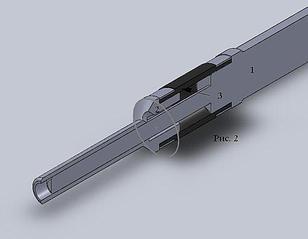

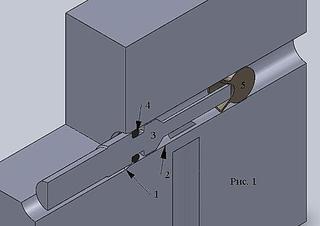

Традиционная конструкция уплотнения штока досылателя не отличается от радиального уплотнения штоков или поршней пневматических и гидравлических устройств. Отличие только в режиме и условиях работы, уплотнительное колечко, при каждой подаче пули, как-бы проходит цикл снятия-установки, что в обычных пневмо-гидроустройствах существует только при сборке-разборке, да еще условия этого цикла весьма тяжелые, отсутствие смазки и иногда и грязь. Конструкция такого досылателя показана на рис. 1. Для нормальных условий работы такого уплотнения надо обеспечить высокий класс чистоты обработки заходной фаска 1 и цилиндрической поверхности 2, и точность обработки должна обеспечить диаметральное 5...15% обжатие сечения уплотнительного кольца 4. Все это можно сделать только на классных винтовках. Для бюджетной винтовки, например ИЖ-61,сделать этот узел хорошо сложно. Основным в конструкции досылателя должно быть отсутствие выступания уплотнения за наружный диаметр досылателя при его движении за пределами казенника и принудительное диаметральное увеличение уплотнения при досылании пули в канал ствола. Такая конструкция выполена Тришиным, но она сложная для массовой дешевой винтовки. На рис. 2 показана конструкция досылателя 1 с подвижной втулкой 2 и кольцевым цилиндрическим упругим уплотнителем 3. По наруже уплотнительная резинка имеет диаметр равный диаметру досылателя. Втулка выступает за конец досылателя на 1 мм.

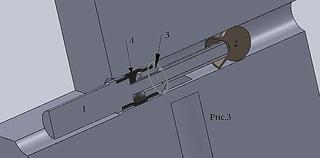

Когда пуля 2, при подаче ее в казенник досылателем, упирается в нарезы ствола, втулка 3 двигаясь по концу досылателя 1, сжимает уплотнение 4 и оно увеличивается в диаметре закрывая зазор между досылателем и отверстием в казеннике см. рис. 3. А при выстреле еще и сжатый воздух через отверстия во втулке прижимает к стенкам казенника уплотнение, что обеспечивает исключение утечек воздуха.
Конструкция макета досылателя для ИЖ-61 выполнена в металле и проверена в работе, работает.
click for enlarge 574 X 406 17,9 Kb picture
click for enlarge 598 X 465 17,7 Kb picture
click for enlarge 639 X 316 17,3 Kb picture

Dr.Dead
01-08-2010 18:54
А на зачем в иже такой досылатель?
gd.sergej
01-08-2010 19:03
quote:
[B][/B]

Для стабильности при обычном выстреле и возможность проверки стабильности при дизеле.
gosha-kun
01-08-2010 19:21
А зачем в Иже дизель?
gd.sergej
01-08-2010 19:41
Я убежден, что если есть такая массовая винтовка, как ИЖ-61, с ограниченными возможностями по увеличению мощности выстрела, не надо ее колбасить пружинами, утяжелителями и др. Приведите ее в порядок: фаски, шлифовка, смазка и тд, чтобы все работало стабильно и одинаково, а мощность выстрела увеличивайте с помощью дизеля.
zloyqadrat
01-08-2010 19:45
а в 61 такая конструкция не разопрет ли уплотнитель еще до того, как он войдет в канал ствола?
docentus
01-08-2010 20:17
quote:
, а мощность выстрела увеличивайте с помощью дизеля.

НЕ хочу называть это ересью-но как Вы добьётесь стабильности скоростей при дизеле?!Т.е. что такое контролируемый(по скоростям)дизель?
Да и собственно голос разума взывает о гуманном отношении к агрегата типа иж-60

gosha-kun
01-08-2010 20:53
quote:
Originally posted by docentus:

НЕ хочу называть это ересью



И не надо. "Дизелисты" - не еретики, "дизелисты" - это секта. Им главное, чтоб моща, а на стабильность пофиг. Ну и ладно.
gd.sergej
01-08-2010 21:35
Дизель хорош тем, что очень хорошо регулируется. При стабильном, подаваемом поршнем на выстрел, количестве воздуха обеспечить наличие нужного количества масла в юбке пули не сложно, важно - это стабильность начальных и конечных, начало движения пули, условий. Это как по М-процессу у дизелей с объемнопленочным смесеобразованием. А на счет прочности резинового уплотнителя, в гидросистемах резина в чисто виде работает до 15МПа, а с примочками до 70 МПа.
Да на макете у меня размоченная в масле резинка от нипеля велосипеда выдержала первый выстрел с дизелем.
Фотки на "пневматика глазами владельца","ИЖ-60,61".
Kachan
02-08-2010 08:30
gd.sergej
типа досылателя Тришина тока проще ? Косяков не замечено, отходит досылатель нормально?
А размеры (чертежик) есть?

gd.sergej
02-08-2010 22:53
Kachan
Чертежи можно сделать, это 1...2 часа работы вместе с чертежами прессформы под уплотнение. А вы сможете сдедать мехобработку по нормальному и подобать резиновую смеси для уплотнения? Я работаю в солиде или вам надо в фото формате чертежи?
Чертежи не проблема, проблема как по этим чертежам будет изготовлен узел?
Где, кто и на каком оборудовании все это будет изготавливаться?
Дорабатывать старый досылатель, или изготавливать новый частично или весь?
Жду ответов.
У меня были клиенты с вуза, которым я сделал ручной гидронасос на 70 МПа со всей ЧТД, но они даже не смогли нормально открыть файлы, и не компенсировав мои затраты, обвинили меня во всех смертных грехах.
Мне будет очень жалко эту идею, если ее будут реализовывать кривые руки.
Теперь про "дизель".
В дизеле, ДВС, существует два вида сгорания топлива: нормальное и не нормальное. Одним из видов не нормального сгорания является детанационное сгорание. Если распылитель форсуни не герметичен, то при работе мотора впечатление, что по блоку бьют молотком, это взрывное горение или детонация.
Тоже самое происходит в ППВ, когда вы ее смазали и масло попало на манжету. Сгорание этого масла-это детонация (взрыв), которая существенно отличается от дизельного горения. Дизельное горение, это когда сжатый горячий воздух поступает в казенник, испаряет и поджигает маслянную пленку внутри юбки пули. Разница между детонацией и дизелем на три... порядка по скорости горения.
Будет стабильность в параметрах воздуха в казеннике, будет и нормальный регулируемый дизель.
Kachan
02-08-2010 23:40
gd.sergej
не, специально рисовать не надо - промышленно я не воплощу, не имею возможности. Хотя идея с мелкосирийным проиводством человеческих досылателей - имхо хорошая, я бы купил
gd.sergej
03-08-2010 22:22
Kachan
Все предложения и просьбы в личку [email protected] или [email protected] Проще пересылка и все остальное. Чертежи сделаю завтра, по свободе на работе.

vasj
04-08-2010 18:04
По мне, так достаточно сложное решение, тем паче для "дизеля",когда уже не надо будет "ловить блох".
Проще изготовить досылатель в "размер"с обычной резинкой(можно ФТ).
На 60ке,первоначально для пробы, вообще облудил досылатель перед канавкой баббитом.
Hatabich
04-08-2010 22:17

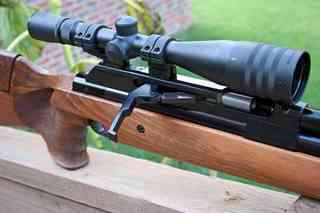

Мысль с досылателем конечно не плохая . Где то уже попадала подобная конструкция . Только реализована она наоборот , подвижная - поджимающая часть была выполнена совместно с ручкой досылателя . ещё имелась возможность регулировки утлотнения . Но человек сделавший такой досылатель для ИЖ-61 ,написал что руками его тяжело закрывать - слишком большое усилие .Я вот тут подумал .... если бы реализовать такую конструкцию , только не с поворотным досылателем а боковой клавишей примерно вот так
320 x 213

gd.sergej
04-08-2010 22:38
vasj
Да, для металлического казенника грамотно исполненная конструкция этого узла работает надежно, практически на всех РСР. На массовой Иж-61 такое колечко не проходит. Наружный диаметр уплотнительного кольца должен быть больше макс. диаметра пульки, магазин не пропустит через себя такой досылатель. Предлагаемое решение пока для конкретной воздушки Иж-61.
vasj
05-08-2010 09:44
quote:
...магазин не пропустит через себя такой досылатель.

Принято. Согласен...
Hatabich
05-08-2010 21:42

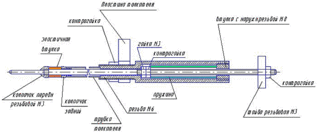

Картинка приложена для образца привода досылателя , такой конструкцией его закрыть будет гораздо легче и поворачивать ни чего не нужно . А вот ссылка на досылатель о котором я говорил : http://www.hunter.ru/airgun/articles/guns/article48.htm
Hatabich
05-08-2010 21:48
Жаль сам работать могу только напильником ..Все эти программы по построению подвижных моделей не для меня ....мало учился . Вот и приходится всё по месту и руками , а с первого раза как обычно редко получается .
click for enlarge 676 X 283 33,1 Kb picture
К этому бы досылателю да боковой привод .. была бы вещь

gd.sergej
06-08-2010 22:03
Hanabich
Это конструкция Тришина, а эту конструкцию не то что изготовить, но и собрать и отрегулировать очень сложно.
А теперь вопрос, как обычный человек, купивший дешевую винтовку для стрельбы по банкам, будет регулировать такой досылатель? Я думаю у окружающих уши повянут от услышенного в адрес изготовителя. Конструкция досылателя должна быть одинаковой по сложности с конструкцией винтовки и работать без регулировок.
