Источник : Апгрейд Walther PPK/S
Страницы:  [1]
AAK.177
30-06-2010 08:28
Часть 1.

Улучшение внешнего вида и другие мелкие усовершенствования.

AAK.177
30-06-2010 08:29
Часть 2.

Апгрейд клапана.

Поскольку количество мифов, описывающих работу клапана пистолета превысило все разумные пределы, начну с описания его работы.

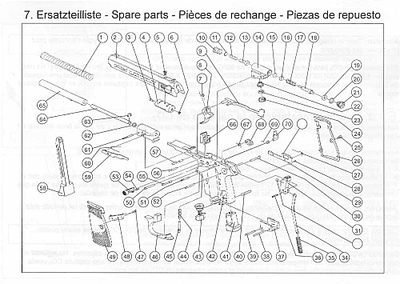

click for
enlarge 1000 X 710 265,2 Kb picture

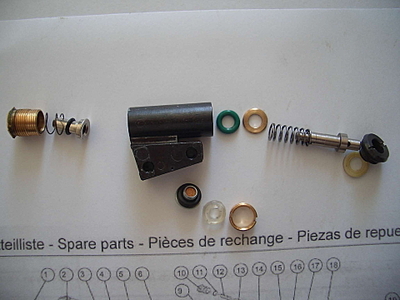

click for
enlarge 1920 X 1440 990,5 Kb picture


Конструктивно клапан представляет собой комбинацию клапана МР-654К и устройства отсечки шариков, аналогичное применяемому в клапанном газобаллонном агрегате Юнкер -2(3) МР-841К.
Литой корпус клапана (14 - здесь и далее обозначения по взрыв - схеме из паспорта пистолета) объединяет в себе все детали и представляет в сборе автономную единицу, которую можно снимать с пистолета для ремонта или заменять целиком, что, несомненно, очень удобно.
В нижнюю часть корпуса вставлен узел прокалывающей иглы с фильтром (22) и силиконовая надбалонная прокладка (23), которая поджата кольцевой гайкой 24.
Корпус клапана внутри разделен перегородкой с отверстием на две полости:
- левую (негерметичную), в которой помещается втулка - отсекатель шариков (13) с резиновой прокладкой (11) и возвратной пружиной (12), закрываемую винтовой крышкой (10) с осевым каналом под переднюю часть втулки - отсекателя (13) и маленьким отверстием в торце;
- и правую (герметичную), которая сообщается с узлом прокалывающей иглы и содержит в себе шток клапана (18), переднюю уплотняющую прокладку из фторкаучуковой резины (15) с латунной поджимной шайбой (16), возвратную пружину (17), закрытую задней резьбовой пробкой (21) с пластиковым седлом (19) и уплотнительной металлической прокладкой (20).

Работает клапан следующим образом.
Баллон поджимается снизу винтом, его мембрана прокалывается и газ через канал в игле и фильтр (22) поступает в правую камеру клапана. Шток клапана под действием возвратной пружины (17) прижат задней частью к седлу (19), а спереди уплотняется резиновой прокладкой (16), которая прижата к перегородке корпуса клапана через металлическую шайбу (16) на которую давит передний конец возвратной пружины (17). Газ заперт в правой камере клапана и в левую не поступает. Как видим, схема работы точно соответствует таковой у МР-654К.
При выстреле курок (31) через промежуточный ударник (3), расположенный в заднем торце цилиндра блоубэка (4) одетого на корпус клапана (14) нажимает на задний торец штока клапана (18) и преодолевая сопротивление возвратной пружины (17) сдвигает шток (18) вперед.
При этом газ, запертый до этого в правой полости клапана (14) устремляется в боковое отверстие в задней части штока клапана (18), через него в центральный канал штока, и через передние выпускные отверстия, в левую полость клапана (14). Одновременно часть газа просачивается между задней частью штока клапана (18) и стенками отверстия в резьбовой пробке клапана (21), попадая во внутреннюю полость цилиндра блоубэка (4), одетого на корпус клапана (14), вызывая движение его и скрепленного с ним винтом (5) затвора (2) назад. Затвор (2), отходя назад, опускает вниз (разобщает с шепталом (70)) спусковую тягу (9), обеспечивая постановку курка на шептало (70) и взводит курок (31), который остается во взведенном состоянии. При достижении затвором (2) крайнего заднего положения, газ из цилиндра блоубэка (4) по дренажному каналу в его верхней части стравливается в атмосферу, давая возможность затвору (2) под действием возвратной пружины (1) вернуться в переднее (исходное) положение.
Газ, попавший через центральный канал штока (18) в левую полость клапана (14) вызывает движение втулки - отсекателя (13) вперед, т.к. давление справа от торца втулки больше, чем слева, благодаря тому, что втулка надета на переднюю часть штока клапана (18) и движение газа в ее центральном канале практически отсутствует (т.е. в начальной фазе движения втулка - отсекатель (13) работает просто как поршень). Длина передней части штока клапана (18) обеспечивает такой (около 5 мм) ход втулки - отсекателя (13) вперед, который гарантирует извлечение шарика из магазина, досылание его в ствол (64) и запирание ствола за счет взаимодействия конической передней части втулки - отсекателя (13) с прокладкой ствола (62).
Для обеспечения надежного движения втулки - отсекателя вперед (поддержания разности давлений сзади и спереди от нее после схода с переднего выступа штока клапана (18)) в передней резьбовой пробке клапана (10) имеется маленькое отверстие.
После того, как втулка - отсекать (13) полностью разъединиться с передним выступом штока клапана (18) за счет движения вперед, открывается ее центральный канал и газ устремляется в ствол, обеспечивая, собственно, выстрел (аналогично работе такого же узла в Юнкере - 2(3)). Одновременно с этим, дойдя до крайнего переднего положения, втулка - отсекатель (13) сжимает возвратную пружину (12) и перекрывает маленькое отверстие за счет прижатия резиновой прокладки (11) к торцу передней пробки (10).
После окончания выстрела (падения давления в правой полости клапана и закрытия клапана в результате движения штока (18) под действием возвратной пружины (17) назад, правая и левая полости клапана (14) разобщаются, истечение газа через внутренний канал штока (18) и зазор задней пробки (21) прекращается, втулка - отсекатель (13) под действием своей возвратной пружины (12) возвращается в исходное положение (одевается на переднюю выступающую часть штока клапана (18), отпирает ствол и дает возможность очередному шарику в магазине (58) подняться на линию ствола.
При отпускании спускового крючка (8) спусковая тяга (9) сцепляется с шепталом (70). При повторном нажатии спускового крючка (8) спусковая тяга (9) сдвигает шептало (70) вперед, курок (31) срывается с боевого взвода, наносит удар по ударнику (3) и цикл работы автоматики пистолета повторяется.


Модернизация клапана Walther PPK/S и другие меры по повышению начальной скорости пули (шарика ВВ)

Из анализа конструкции пистолета и работы схемы автоматики можно наметить пути возможного апгрейда, направленного на увеличение энергии шарика ВВ (достижения им большей, чем 90 м/с по паспорту дульной скорости). При этом следует понимать, что при мизерном объеме накопительной камеры, работающем блоубэке, коротком (85 мм) и <прослабленном> (калибром 4,5 мм) стволе, без внесения кардинальных изменений в конструкцию и сохранении приемлемого количества выстрелов с баллона (40-50), достижение дульной скорости в 100 м/с можно признать хорошим, а 110 м/с отличным показателем. В этих целях необходимо проделать следующее:
- как и для всех газобаллонных СО2 пистолетов, на первом месте должно стоять увеличение объема основной накопительной камеры, но в данном пистолете сделать это весьма затруднительно, т.к. в рамке просто нет места для размещения расширителя накопительной камеры в виде отдельной детали. Возможно, кого - то может привлечь вариант изготовления такого расширителя с одновременным переходом на 8 г. баллоны, хотя и в этом случае значительного увеличения объема накопительной камеры не достичь. Расточка внутренней полости клапана тоже вряд ли возможна, т.к. изготовлен он отнюдь не из стали и вариант а-ля МР-654К здесь не пройдет;
- в целях увеличения количества газа, поступающего в ствол и толкающего шарик ВВ, необходимо увеличить проходное сечение каналов штока клапана за счет рассверливания, а также добавления к имеющемуся (с заднего конца штока) еще одного - двух отверстий для лучшего пропуска газа из правой полости в левую.
Практически же мне удалось рассверлить передние выпускные отверстия в штоке с 1,0 до 2,3 мм и просверлить еще одно отверстие такого же диаметра напротив отверстия в задней части штока. Рассверлить внутренний канал штока не удалось, т.к. не смотря на его сборную конструкцию, разделить его на переднюю и заднюю часть не удалось без существенного повреждения. Тем не менее, только благодаря рассверливанию передних отверстий и добавления еще одного к заднему удалось поднять начальную скорость шарика на 10 м/с (т.е. до 101-102 м/с стабильно и до 105 м/с эпизодически);
- в тех же целях необходимо увеличить рассверливанием проходное сечение внутреннего канала втулки - отсекателя, запаять маленькое отверстие в передней пробке клапана, и несколько (на 1-2 мм) укоротить передний конец штока клапана, на который одевается втулка - отсекатель для обеспечения более ранней подачи газа в ствол (в идеале - раньше, чем начнется движение цилиндра блоубэка с затвором назад и давление в правой полости клапана начнет падать). Предлагаемые усовершенствования не должны повлиять на надежность работы узла отсекателя шариков, т.к. аналогичный узел в Юнкере - 2(3) работает вполне надежно без принятия специальных мер вроде дренажных отверстий и глушения центрального канала втулки - отсекателя на момент начала движения, даже при меньшей площади заднего торца втулки - отсекателя;
- в целях замедления отхода цилиндра блоубэка (затвора) назад и направления большей части газа в левую камеру клапана, обеспечивающую выстрел, необходимо увеличить (в некоторых пределах) жесткость возвратной пружины и (или) массу затвора;
- несколько увеличить жесткость боевой пружины (пружины курка) растягиванием или подкладыванием прокладки толщиной 2-3 мм под ее нижний конец.
Это одна из самых распространенных в Интернете рекомендаций по повышению мощности пистолета. Однако, как показали проведенные мной измерения, данная мера прибавляет не более 2-3 м/с дульной скорости (даже при большем поджатии - до 5-6 мм и уже рассверленном штоке клапана), но при этом существенно затрудняет работу механизмов и ускоряет их износ. В итоге я отказался от поджатия пружины ввиду его большего вреда, чем пользы;
- меры по герметизации стыка магазин - ствол считаю малоэффективными, т.к. в момент прохождения магазина втулкой - отсекателем газ в ствол еще не подается. Больший эффект должна принести замена заводской ствольной прокладки (довольно жесткой и с внутренним диаметром больше диаметра шарика) на прокладку из полиуретана или фторопласта большей высоты и с калиберным (4,4 - 4,42 мм) отверстием;
- еще одной мерой, призванной повысить как мощность, так и точность стрельбы, может выступать замена ствола на калиберный (4,42 - 4,45 мм). Мощность (на 5-10 м/с) должна повыситься за счет уменьшения прорыва газа между шариком и стенками ствола, а точность за счет уменьшения поперечных колебаний при прохождении ствола шариком. Как вариант повышения точности (без существенного увеличения мощности) может быть рассмотрено создание искусственного <чока> (дульного сужения) путем обжатия дульной части заводского латунного ствола в конической разрезной оправке. Лично я планирую заменить заводской латунный ствол на стальной, от пистолетов фирмы <Аникс>, возможно, с увеличением его длины.

Подытоживая все вышесказанное, надо отметить, что по сути, работа по модернизации клапана и повышению мощности пистолета фактически направлена по повышение эффективности использования имеющейся порции газа на выстрел, т.к. существенно увеличить эту порцию простыми средствами не представляется возможным.

AAK.177
30-06-2010 08:29
Часть 3.
danmehr
30-06-2010 09:37
Как переднюю гайку откручивал? Я пол-года владею пистолетом, чего я только с ним не делал, но вот клапан разобрать не получилось. Кстати поджим пружины дает увеличение скорости примерно на 10мс на длинном 8'' стволе. Сейчас мой выдает гамо раундом на нарезном стволе стандартной длины 100м/с
Через досылатель шарика при выстреле дует кошмарно, газ начинает прорываться ещё в самом начале хода этой втулки(легко проверяется со снятым затвором).
