vendetta
01-03-2010 20:04
Так как на форуме частенько всплывают темы о проблемах с магазином МР654К и МР656К, утечками, стравливаниями и прочими неприятностями - решил создать данную тему.
Лично я не знаток тюнинга магазина, а только могу сделать что бы он не травил, то опишу только данный процесс, надеюсь опытные участники мне помогут в дополнении данной темы, если что пишите замечания либо в РМ либо в тему, подкорректирую, если что не так.

Раздед 1: Ремонт

Итак, имеем магазин МР654К или МР656К травящий, сифонящий и т.п., производим его полную разборку - откручиваем обтюратор, вытаскиваем пружинку с поддавателем. Берём голову магазина, откручиваем седло клапана, вытряхиваем клапан, шайбочку и прокладку.
Все прокладки в магазине я советую заменить на новые (не смотря на то что магазин у Вас тоже новый), надбалонную прокладку в обтюраторе (в новом магазине) можно не менять. Короче берём новый комплект прокладок, спрыскиваем их силиконовой смазкой и откладываем в сторону, все остальные части промываем в чём нибудь не жирном (я использую спирт). Место в голове куда вставляется клапан, да и сам клапан стоит отполировать пастой ГОИ (я не полирую), если отполировали, то лучше промыть ещё раз в том же спирте.
Далее, начинаем сборку - берём голову, вкладываем в неё прокладку, затем шайбочку, берём клапан, надеваем на него пружинку (по возможности новую, особенно если магазин Б/У), берём седло клапана (без одетого резинового колечка), делаем 1-2 мотка фумленты, одеваем резиновое колечко (прокладку), без фанатизма мажем герметиком по резьбе и по прокладке, после вставляем клапан на положенное место, и закручиваем седло клапана (главное что бы герметик не попал на клапан).
Берём обтюратор, по резьбе делаем 1-2 мотка фумленты, вставляем в корпус магазина, одеваем прокладку, мажем герметик по резьбе и по прокладке (так же без фанатизма), сеточку-фильтр можно не вставлять, вставляем пружину с поддавателем на место, фиксируя подаватель в месте фиксации, далее берём голову прижимаем к обтюратору (соответственно обтюратор надо прижать пальцем) и крутим не обтюратор отвёрткой (т.к. сначала это не удобно), а саму голову по направлению резьбы (1-2 оборота, больше не получиться), прижимаем голову и закручиваем обтюратор отвёрткой. Излишки герметика можно удалить сразу, можно обрезать лезвием после высыхания (я даю высохнуть).
Обтюратор откручивал (вернее срывал с места) обычной большой шлицевой отвёрткой, далее откручивал ключём из комплекта.
Герметик самый обычный универсальный из автомагазина .

Общий вид ремкомплекта.
click for enlarge 698 X 940 158,8 Kb picture

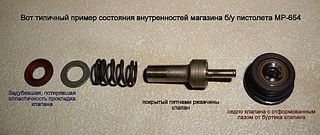

Внутренности головы, и последовательность установки
click for enlarge 1193 X 504 125,5 Kb picture
Естественно задубевшую прокладку назад ставить ненужно(её нужно заменить), пружинку тоже стоит заменить, клапан отполировать, седло клапана заменить.

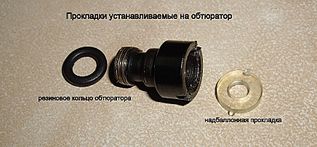

Обтюратор
click for enlarge 872 X 403 70,7 Kb picture

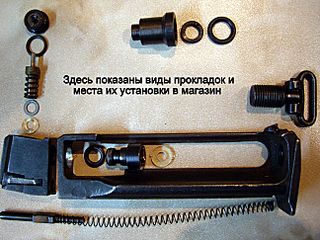

Общий вид магазина в разобранном виде и его составные части
click for enlarge 1296 X 972 273,1 Kb picture

За предоставленные фотки выражаю благодарность ЮрБору.


Пы.Сы. тему со временем буду редактировать и дополнять фотками.
Все вопросы по тюнингу и ремонту магазина задавайте сюда, не засоряйте форум, не плодите темы...
ПЛИЗ, НЕ ДАЙТЕ ТЕМЕ УПАСТЬ


vendetta
01-03-2010 20:04
Раздел 2: Простой апгрейд по увеличению мощности выстрела.

Теперь важная и ответственная операция. Берем клапан, зажимаем его в тиски (только не пережимайте, ножку можно погнуть). После я беру керн, ставлю его ровно на выходное отверстие клапана и начинаю, легонько постукивая молоточком по керну, разбивать отверстие так, чтобы стенки клапана, изначально имеющие сужение к концу, стали ровными. Затем берем сверло диаметром 3,3 мм и аккуратно, на медленных оборотах, а лучше вообще ручной дрелью, начинаем рассверливать клапан изнутри. Либо можно использовать дремель (кстати, его вообще настоятельно рекомендуется приобрести для работ с пистолетом), растачивая клапан алмазными шарошками. Не бойтесь, что стенки истончатся и будут легко гнуться-ломаться. Там все довольно прочно. Рассверлив канал клапана, обрабатываем его выход на этот раз уже сверлом большего, чем клапан, диаметра - я беру 3,5 мм. Получается что-то типа фаски. Полируем все нулевкой. Саму трубку клапана изнутри и особенно снаружи, срез (обычно после сверловки он становится неровным, заваленным в одну из сторон). Бортик, касающийся прокладки в седле, пока не трогаем. Потому что берем сверло диаметром миллиметра 2 (уточнение: замер показал, что максимальный диаметр сверла может быть 2,5 мм), клапан зажимаем бортиком кверху, и начинаем рассверливать три отверстия, через которые газ идет в сам клапан. При рассверловке главное правильно выбрать угол, чтобы с одной стороны не сверлить бесполезно шток клапана (тем более, по образовавшимся канавкам газ может спокойно просачиваться через седло), а с другой не выломать ее вообще, так как перегородки между отверстиями могут и не выдержать. В последнее время я отказался от сверления и тем же дремелем растачиваю отверстия тонюсенькой алмазной шарошкой (наборы их по 20-25 штук в коробочке продаются в хозмагах и на стройрынках, очень пригождаются). Получается качественней, чем сверлом и выбрать можно больше металла, отверстия доводятся до овала. А вот теперь, закончив рассверловку, полируем бортик. Да, пружинку на клапане можно слегка подпилить или посадить. Ради чего все это делается? Рассверловки штока повышают его пропускную способность, а посаженная пружинка - расход газа, толкающего шарик.
227 x 148

Впрочем, все эти ухищрения по увеличению пропускной способности клапана мало чего стоят без увеличения объема дозатора. Что мы делаем для этого? Отличный совет дал нам Ветеринар. Он заключается в следующем: выкидываем фильтр (при использовании только 12-гр баллонов, к чему я активно призываю, он не нужен), берем обтюратор, сверла диаметром 6-6,2 (я остановился на 6, но там видно, что этого мало, просто других сверел не было) и 5 мм и начинаем рассверливать его горлышко. БОльшим диаметром проходим широкую часть горловинки, меньшим - углубляемся в тонкую. Тут надо не перестараться опять же, а то высверлим заодно и иглу прокола баллона =). У меня однажды так случилось, пришлось сажать обратно на суперклей. Уточнение: современные обтюраторы сделаны немного по-другому, у них игла запрессована и расклепана сверху, поэтому, когда мы рассверливаем пятеркой, игла по-любому вываливается. Ее длинную часть мы срезаем, иглу ставим на место, если болтается, приклеиваем. Покончив с обтюратором, берем голову магазина и расссверливаем отверстие, ведущее к клапану сверлом 7 мм (только не повредите резьбу, на которую садится обтюратор!) При такой расточке объем дозатора возрастает настолько, что пистолет становится почти пригоден для темповой стрельбы. По крайней мере, лечится охлаждение баллона и, как следствие, значительное снижение скорости шарика при последующих выстрелах. Пробы показали - после отстрела полного магазина в 14 шаров в течении 10 секунд температура баллона не изменилась вообще. Скорость, конечно, тоже растет. Обладающие дремелем (я же писал, очень нужный девайс!) и все теми же алмазными шарошками могут расточить расширительную камеру. Подлезаем шарошкой в виде шарика со стороны резьбы под обтюратор и стачиваем внутри все, до чего можем дотянуться. В результате всех этих расточек объем камеры почти удваивается.
136 x 208

АВТОР ДАННОЙ СТАТЬИ NATSUKI, его сайт http://natsuki.nm.ru/mr654k/mp654k_fix_up_tune.htm

vendetta
01-03-2010 20:05
резерв2
ALEX_28
01-03-2010 20:20
Небольшое уточнение:часто спрашивают про прокладку клапана, какой стороной её ставить. Плоской стороной к металлической шайбе, соответственно выпуклой в сторону ствола.
Boris8888
03-03-2010 12:00
а если все равно сифонит?, через гайку клапана
vendetta
03-03-2010 02:42
quote:
Originally posted by Boris8888:

а если все равно сифонит?, через гайку клапана



думаю что есть смысл купить новое седло клапана.
Взрывотехник
03-03-2010 19:57
Не дадим теме утонуть. Будем надеяться кто нибудь её будем читать.
