Greenthomb
15-06-2010 23:55
Юнкер-3У или Пневмосучка

Всегда мне нравился АКС74У, наверное поэтому моим любимым Юнкером всегда был Юнкер-2, а не Юнкер-3, ибо Юнкер-2 короткий.
Несколько лет назад Vlad_Se скрестил ММГ АКС74У с Юнкером. Эта идея мне тогда очень понравилась и озадачился я вопросом, а не повторить ли данный эксперимент с целью получения укороченного Юнкера. Страйкбольные приводы ведь в ММГ пихают, так почему бы и нет, тем более, что тут всё несколько проще.

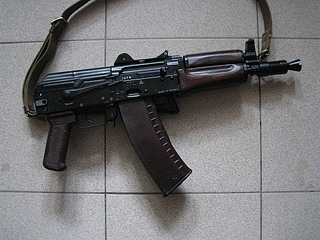

Итак, победив жабу купил таки тульский ММГ АКС74У (DUMMY). Попался удачный, с тремя осями и положениями переводчика "АВ", "ОД".

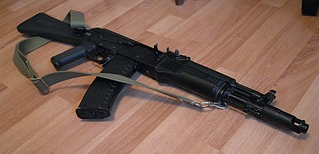

И начал его скрещивать с имевшимся Юнкером-2.
click for enlarge 1024 X 768 462,1 Kb picture
click for enlarge 1024 X 494 260,8 Kb picture
Хочу сразу оговориться, что ни одной операции не было произведено на станках, только ножовка, напильники, молоток и бытовая электродрель.

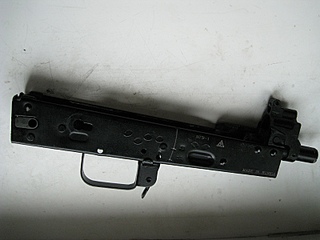

Самой сложной частью процесса, естественно, был ствол. Идеальным вариантом, конечно, было бы рассверлить его и вставить лейнер, но рассверливать на такую глубину, тем более в домашних условиях, весьма проблематично. Поэтому первым делом ствол был распилен в двух местах. Один короткий кусочек остался закрепленным в ствольной коробке, а другой в корпусе кронштейна мушки.
click for enlarge 800 X 600 150,5 Kb picture
С матом и несколькими убитыми сверлами оставшиеся кусочки были рассверлены электродрелью (естественно, завалены, но выправлены в итоге).
Изначально задумывалось ставить туда специально изготовленный гладкий ствол.
click for enlarge 1169 X 826 30,0 Kb picture
Однако, одни не захотели его делать, другие, к сожалению не смогли по техническим причинам.
Пришлось использовать аниксовский длинный стволик.
Поскольку стволик тонкий и при этом является несущей деталью, пришлось его усиливать сперва подобранной трубкой, для увеличения внешнего диаметра, а потом было найдено конструктивное решение, чтобы снять со ствола нагрузку.

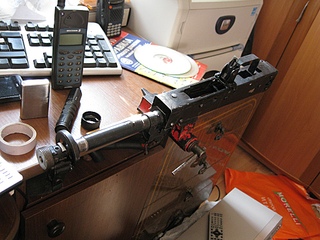

Тут очень кстати оказался фальшствол до старших Диан, являющийся весьма прочной и качественной трубой. Труба была отпилена до нужной длины и посажена с натягом на оставшиеся кусочки ствола.
click for enlarge 1024 X 768 371,3 Kb picture

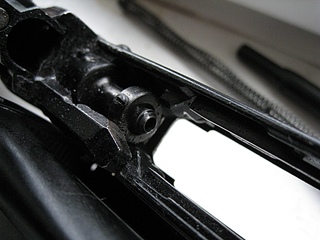

Затем внутрь был вставлен аниксовский стволик с надетой на него трубкой внешним диаметром 10мм и зафиксирован винтом в бывшем патроннике. Казенный срез ствола зафиксирован втулкой от старой немецкой швейной машины, что позволило хорошо его отцентрировать, ну и сразу же была установлена перепускная втулка от АГМ.
click for enlarge 1024 X 768 295,6 Kb picture

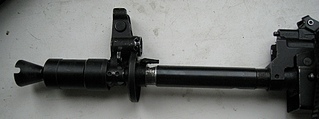

Вся получившаяся конструкция для пущей суровости залита через предварительно проделанное в трубе отверстие эпоксидкой, смешанной с порошком для лазерных принтеров.
click for enlarge 1024 X 381 167,2 Kb picture

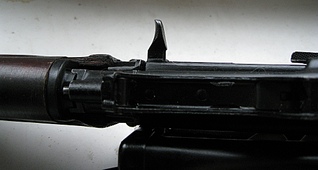

Затворная рама взята с Юнкера-2. Пришлось немного укорачивать, ибо газовая камера сучки короче, и немного подрезать ручку взвода, в соответствии с таковой у АКС74У.
click for enlarge 800 X 214 67,3 Kb picture
click for enlarge 1024 X 547 196,9 Kb picture

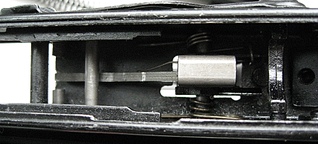

УСМ взят с того же Юнкера-2
click for enlarge 1024 X 463 251,3 Kb picture

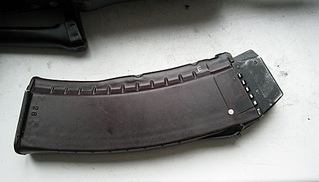

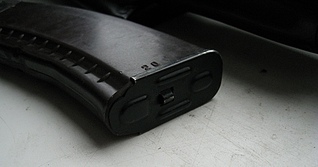

Затем остались лишь мелочи вроде подгонки корпуса магазина под установку МР-841К и мелких подточек надфилем для нормальной работы УСМ.
click for enlarge 1024 X 583 244,1 Kb picture
click for enlarge 1024 X 537 214,0 Kb picture

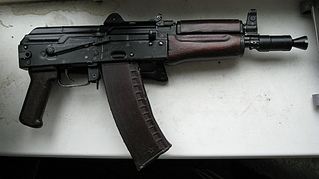

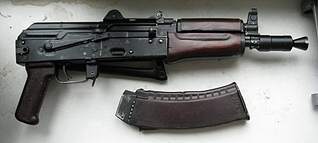

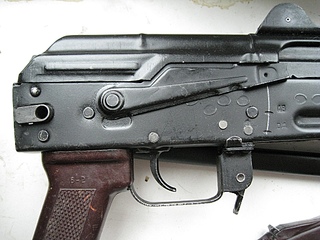

В итоге получилось вот такое вот чудо техники (кстати, макет был покрашен какой-то жуткой черной краской. Я ее смыл, а под ней... правильно, воронение):
click for enlarge 1024 X 573 238,6 Kb picture
click for enlarge 1024 X 460 192,2 Kb picture
click for enlarge 1024 X 768 348,6 Kb picture

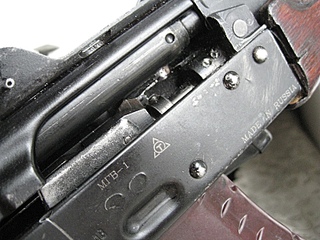

click for enlarge 800 X 600 233,8 Kb picture

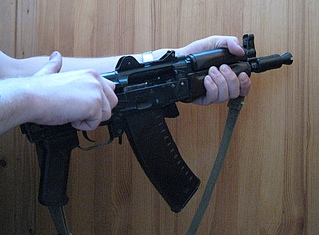

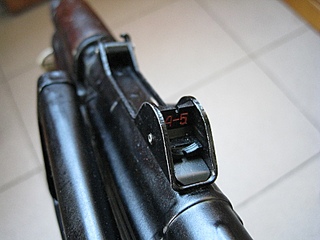

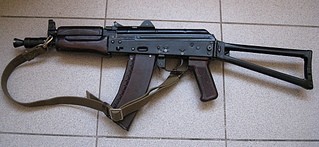

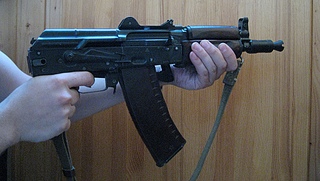

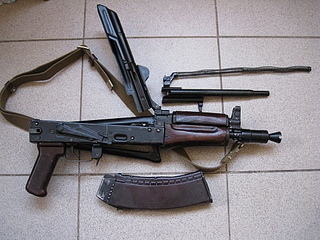

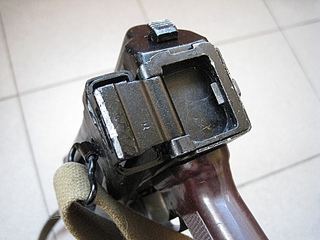

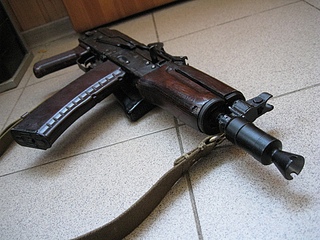

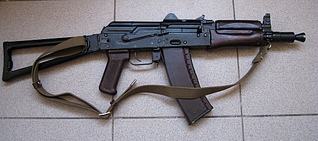

И напоследок гламурная фотосессия =)

click for enlarge 1024 X 453 287,3 Kb picture click for enlarge 1024 X 471 291,3 Kb picture
click for enlarge 1024 X 768 328,4 Kb picture click for enlarge 1024 X 768 427,8 Kb picture
click for enlarge 800 X 600 181,7 Kb picture click for enlarge 1024 X 768 474,1 Kb picture
click for enlarge 1024 X 753 419,6 Kb picture click for enlarge 1024 X 580 337,4 Kb picture
click for enlarge 640 X 573 163,2 Kb picture click for enlarge 800 X 600 224,6 Kb picture

ALEX_28
16-06-2010 12:46
Зиленый, здорово получилось!!!А с третьей осью УСМ что делал?Упиливал или делал имитацию. Теперь вижу.

Greenthomb
16-06-2010 12:55
Да, сначала думал сделать ее тоньше, но, увы, шатун пересекает йентр оси при движении, так что распилил. Один конец зафиксировал кольцом пружиной, как и все остальные оси, а другой пока вклеен, хочу связать хомутом со второй осью, чтобы не вывалилось в случае чего.
Stop163
16-06-2010 05:48
Зачётная вешь!
Ozi
16-06-2010 06:36
Как стрелят то? Как второй Юнкер с комплектом от АГМ? или лутше?
Answord
16-06-2010 08:18
Зелёный молодец!Видео понравилось!
RW
16-06-2010 08:18
Greenthomb, мегазачёт, сдержал то ки обещание!

------------------
NEXT

mikl_1
16-06-2010 08:39
ЗАЧЁТ!!!
SHTIRLITZ
16-06-2010 09:56
Ай, маладец!!!
Девайс - Красава!!!
Завидую...
skalex
16-06-2010 15:34
quote:
ЗАЧЁТ!!!

+100
Greenthomb
16-06-2010 18:43
quote:
Originally posted by Ozi:

Как стрелят то? Как второй Юнкер с комплектом от АГМ? или лутше?



Точно сказать не могу, ибо хрон я так и не купил, хотя уже несколько лет собираюсь =) По идее, скорость будет не выше, чем у Ю-2, ибо ствол короче.
Что касается остальных показателей, то пока толком не отстреливалось, ибо и погода не позволяет и ремонт дома полным ходом. Попробовал дома стрельнуть, изуродовал тумбочку (поставил брусочек и отвернулся на случай, если отскочит, ну и, видимо, когда отворачивался, чуть сместил сучку и она стрельнула мимо (тряпка не спасла)). Так что теперь думаю, как заделывать, пока никто не видел, пока что загородил чемоданом с инструментами

Спасибо за добрые отзывы!

max_pozitiff
16-06-2010 22:38
Greenthomb,круто!!!
Так и до "Грозы" недалеко осталось!
kyvig
16-06-2010 23:57
Подскажите, чем снимали краску, что бы ненароком не снять воронение. И ещё вопрос. Как так краска снялась, а надписи заводские остались?
ALEX_28
17-06-2010 12:03
Макеты на заводе красят нитрокраской, если ММГ сделан из боевого АК,то под ней либо воронение, либо фосфатный лак. У меня в работе пневмо вариант АК-105 на базе ММГ. Ствол буду вживлять тюнингованный гладкий 4,45 мм. от МР-651,купил у Петра. Длинну планирую 390мм.ММГ ствол почти рассверлил.

Greenthomb
17-06-2010 12:13
quote:
Originally posted by kyvig:

чем снимали краску, что бы ненароком не снять воронение. И ещё вопрос. Как так краска снялась, а надписи заводские остались?



Смывал смесью ацетона с бензином для зажигалок. Смывается очень легко, кстати, растворяется даже спиртом и ногтем сошкрябывается. Под краской, как видно на последних фото, воронение местами потерто, что есть странно, ибо как я слышал, тульский дамми никогда не был боевым оружием, а родился макетом. нипонятна...
Надписи остались, ибо выжжены лазером (технологии однако! А на ЗМЗ до сих пор вручную гравируют =)).

quote:
Originally posted by max_pozitiff:

Так и до "Грозы" недалеко осталось!



Не, она мне не нравится, да и перерывчик надо сделать, у меня и так куча недоделанных ляляк, ибо всё бросил, засев за сучку. Вообще в планах ПП Томпсона, ибо макет стоит недорого, правда, пока не могу себе его позволить, так что откладываем на перспективу =)

quote:
Originally posted by Answord:

Видео понравилось!



Это меня, блин, стукнуло в голову сделать небольшой видосик, куда пихнуть часть текста. Делал вслепую в течение 5 часов (из них 4 часа оно собиралось), ибо просмотр у меня не работал, т.к. компьютер мой, которому уже больше 5 лет, его не осилил =) Так что посмотреть сам, пусть и с тормозами, смог только когда уже залил и на рутубе он немного пожался
Пора менять компьютер!
Greenthomb
17-06-2010 12:14
quote:
Originally posted by ALEX_28:

ММГ ствол почти рассверлил.



Чем? О.о
ALEX_28
17-06-2010 12:24

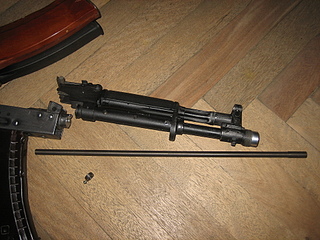

Купил немецкие твердосплавные удлиннённые сверла KEIL.Сверлил дрелью, ствол сверлится на ура. Помучался с каленой пробкой вваренной в патронник.
click for enlarge 1920 X 1440 311,1 Kb picture

kyvig
17-06-2010 02:39
Greenthomb, спасибо. Кстати, что внутри ствола, пруток? Или болванка?
Тичер
17-06-2010 09:23
Greenthomb однозначно мастер) В домашних условиях с минимумом инструментов собрать эксклюзивную пневмосучку - Респект!)

Только счас заметил, я ещё и в видео промелькнул) Спасибо, тот самый донор Ю-2 тоже в творческом проекте уже участвует))

Greenthomb
19-06-2010 01:09
Помнится, когда со стволом не задалось, я решил замутить вот такой переходничок для аниксовского:
click for enlarge 1654 X 1169 99,2 Kb picture
Так вот, тогда поднялся большой шум на тему того, что кг/ам, дескать такую деталь изготовить невозможно, с чем я был в корне не согласен.
Прикол в том, что контора, куда я отдал этот чертеж, ее таки сделала и сегодня деталюшка была мне торжественно вручена, однако я уже управился без нее, сделав трубу не внутри, а снаружи, а детальку не ждал уже, ибо ранее мне сказали, что не нашли подходящего сверла.
Вот теперь смотрю на эту штуковину... Блин, хоть еще одну сучку делай, а то люди старались, деньги за изготовление уплочены... Вот ведь незадача
