Как известно, МР-656К имеет ряд проблем с магазином, а именно его люфт во всех направлениях, отсутствие соосности клапана и канала ствола.
Это связано с тем, что магазин, успешно применяющийся в МР-654К здесь неприменим, ибо пистолет имеет другую конструкцию защелки магазина. Кроме того, у разных пистолетов может быть разное положение ствола из-за того, что серьга может быть приварена под разным углом. Кроме того, имеется большой разброс по годам выпуска деталей, из которых собран пистолет.
В связи с вышеизложенным приходится подгонять соосность, варьируя положение паза защелки, или иными способами, а также бороться с люфтами.
В результате, магазин, подогнанный под один пистолет, уже не встанет как положено в другой.

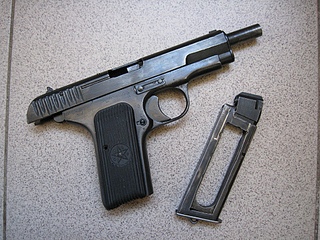

По этому поводу, предлагаю вариант унифицированного магазина, не требующего подгонки под конкретный пистолет, и конструкция которого компенсирует все люфты, в т.ч. люфт ствола и гарантирует соосность клапана и канала ствола.

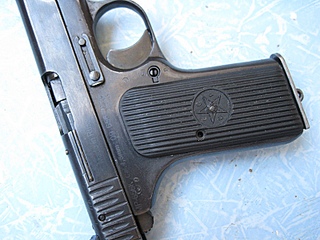

click for
enlarge 1024 X 768 462,0 Kb picture click for
enlarge 1024 X 768 483,8 Kb picture
Сразу просьба не ругать качество исполнения, ибо делалось "на коленке", да и показать я хочу саму идею, а не ее реализацию.

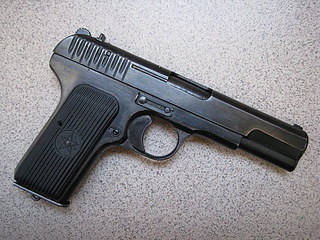

Магазин состоит из кожуха, изготовленного из магазина пистолета "Лидер" или из ММГ магазина ТТ, рамы, изготовленной путем фрезеровки и штатной "головы".
click for
enlarge 826 X 1169 71,3 Kb picture
click for
enlarge 800 X 600 178,4 Kb picture click for
enlarge 800 X 600 195,7 Kb picture
click for
enlarge 800 X 600 178,8 Kb picture

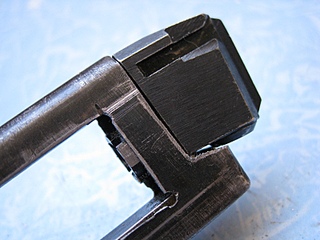

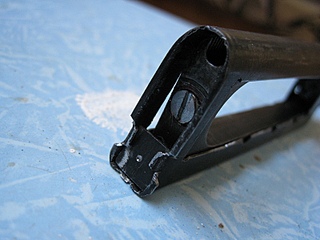

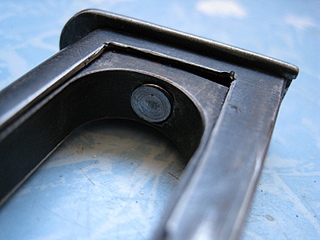

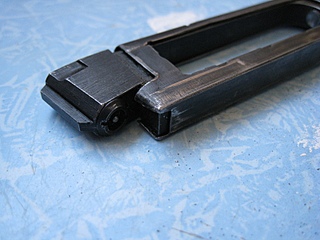

Весь смысл замысла в том, что паз защелки находится на кожухе, а рама подвижна внутри кожуха и подпружинена снизу (я использовал пружину клапана МР-651К). В раме установлен потайной поджимной винт, закрываемый крышкой ТТшного магазина.
click for
enlarge 800 X 600 170,3 Kb picture click for
enlarge 800 X 600 168,9 Kb picture

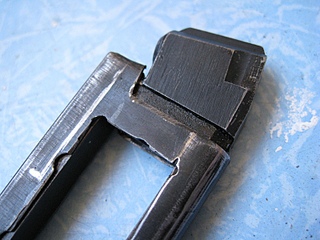

Когда магазин вставляется в пистолет, то сперва "голова" до упора входит в гайку ствола, сто обеспечивает плотный стык и отцентрированное положение выходного отверстия клапана относительно канала ствола.
click for
enlarge 800 X 600 202,7 Kb picture

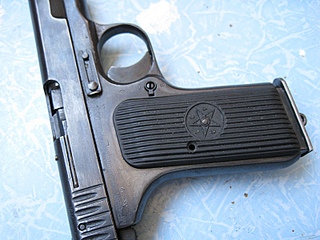

Затем, преодолевая сопротивление пружины в магазине, вставляем его до фиксации.
click for
enlarge 800 X 600 207,0 Kb picture
В итоге благодаря упругому сочленению мы компенсируем люфт ствола, магазина относительно ствола и магазина относительно пистолета.
Естественно, если мы переставим магазин в другой пистолет, мы получим тот же эффект без всякого напилинга.

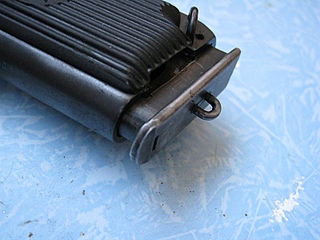

При нажатии на клавишу извлечения магазина, под действием пружины он частично вылазит, что облегчает процесс его извлечения.


click for
enlarge 800 X 600 189,3 Kb picture

de4t
29-06-2010 16:29
По ходу Зеленый не ест, не спит, а вытворяет кульбиты и пируэты с пневмой, эдакий Да Винчи нашего времени))
ЮрБор
29-06-2010 16:43

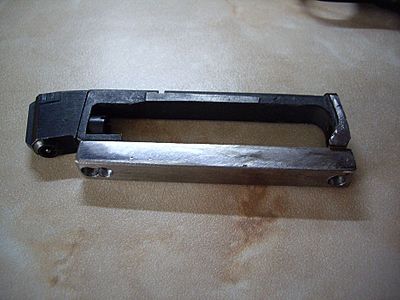

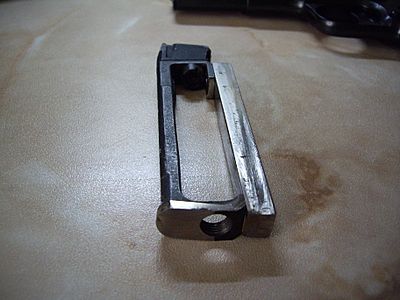

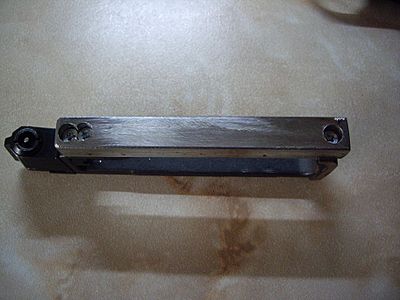

Идея хорошая! Останавливает только необходимость изготовления новой рамки на фрезерном станке. Хотя можно обойтись и родной рамкой, добавив сзади металлический брусок. Сейчас на фото покажу.
click for
enlarge 1824 X 1368 335,9 Kb picture
click for
enlarge 1824 X 1368 292,3 Kb picture
click for
enlarge 1824 X 1368 320,4 Kb picture
Greenthomb
29-06-2010 16:48
я с родной рамкой не стал делать, ибо по моим прикидкам с ней бы всё не уместилось (на поджимной винт бы совсем не осталось места). Хотя, при наличии сварки, думаю, вполне осуществимо.

vovan77777
29-06-2010 18:09
интересное решение....
SternuM
30-06-2010 12:24
учитывая, что всё это делается на базе родного магазина и к 656 и ТТ, надо конструкторов 656 продать на органы, а вырученные деньги выдать Greenthomb за сверхрационализаторское решение! Ну и само собой- в серию, немедля.
