FilippOk
13-03-2010 23:23
Приветствую.
Почти пол-года прошло с тех пор, как ко мне попал этот ветеран, и пол-года достаточно плотно покопав форум, я выяснил, что как такового обзора именно Umarex Jagd у нас так и нет.
Мне возразят: ведь есть же тема про ZOS\Sharp Innova, которая является полным клоном Ягда, так зачем делать обзор клонов?
Ну вот с различий и начнём.

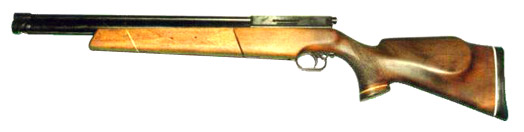

Umarex Jagd.
(фото с orugie.org.ru)
Не производится года этак с 1990, а то и ранее.

И его прямая потомка - ZOS\Sharp Innova.
click for
enlarge 640 X 498 35,5 Kb picture

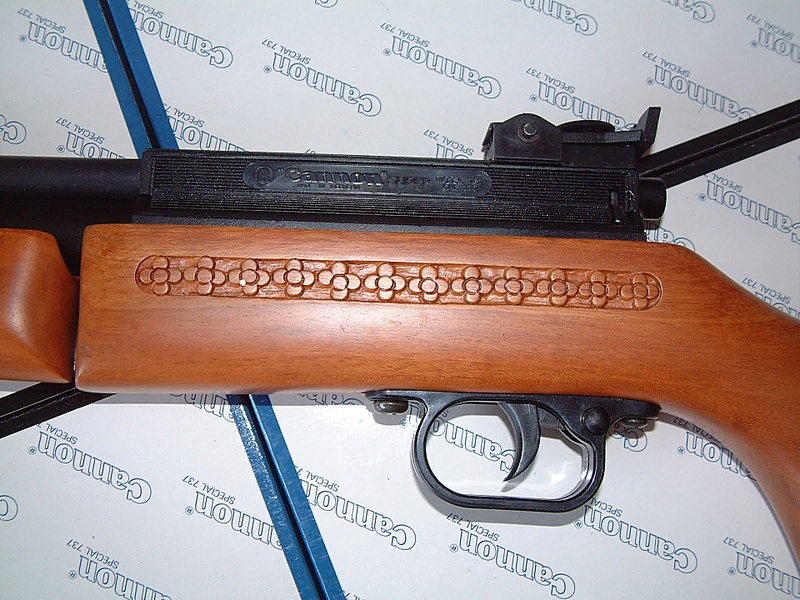

Производится и поныне, начиная ориентировочно с 2004г, но и до ZOS\Sharp Innova были аналоги Ягда, например, и Индонезийская Cannon.

Конкретно этот Ягд, про который пойдёт речь, я брал "на повозиться" с полгода назад.

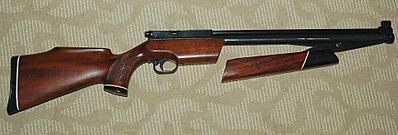

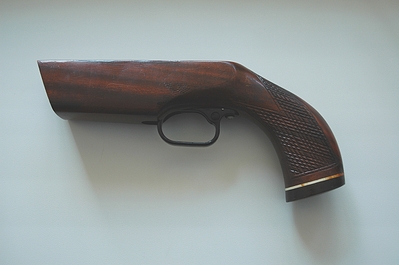

Я получил точно что хотел: он достался мне в полуобморочном состоянии - с отрезанным прикладом (типа "смерть председателя"), погнутым рычагом (из-за которого не закрывалось цевье), умученным деревом со сколами и вмятинами, был неверно собран... бывший владелец обращался с ним, видимо, недостаточно аккуратно, и в результате потрошка были кое-где и замяты молотком, и исцарапаны, чернение трубы компрессора было исцарапано, а местами вовсе слезло до белого металла...
click for
enlarge 1920 X 649 387,8 Kb picture click for
enlarge 1504 X 1000 914,0 Kb picture

Радовали только два факта: хороший, неубитый ствол, замечательного состояния шептало, и наличие в пришедшем комплекте приклада от другого Ягда.

Накопитель и шток-клапан я полирнул и плотно подогнал под пружину.
Резиновые соединения были сразу заменены.
Рычаг выпрямил на место.
Правда, деревянные цевье и приклад не совпали даже после этого, хотя вообще на Ягдах они исключительно плотно подогнаны, но т.к. цевье и приклад получается, от разных винтовок, то и не должны они были совпадать, естесно.
Работу над деревом любезно согласился взять на себя Вячелав uuu1966, наверняка многие помнят мастера-ложевщика по его конфеткам - чаще всего вспоминают Крысоводы и Мурководы, ну и владельцы Иж-60 иногда, а может кто и Бенджамина его работы вспомнит.
Ложу Ягда он полностью ошкурил.
click for
enlarge 576 X 2346 693,4 Kb picture

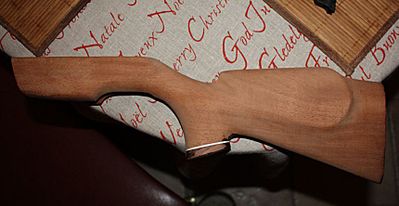

Выяснилось, что под толстым слоем красно-бурого говно-лака у Ягда... шикарный орех.
click for
enlarge 859 X 443 44,9 Kb picture
Уж не знаю, как Славе это удалось, но факт налицо: цевье и приклад совпали. Как - он не колется.
click for
enlarge 428 X 1508 245,0 Kb picture
Говорит, стамесками и рашпилем, и полирнул матюками.

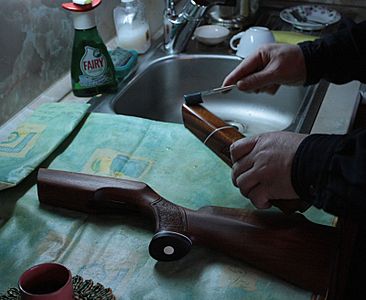

Потом ложа пропитывалась льнянкой. Две недели. Два разА в день.
Вот так:
click for
enlarge 1600 X 1311 189,0 Kb picture

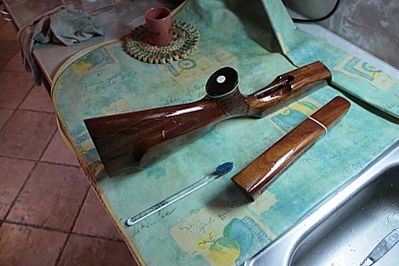

И вот так.
click for
enlarge 1600 X 1067 179,9 Kb picture

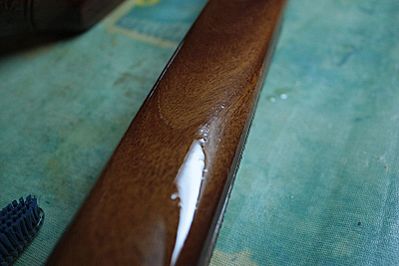

И вот эдак.
click for
enlarge 1600 X 1067 139,1 Kb picture

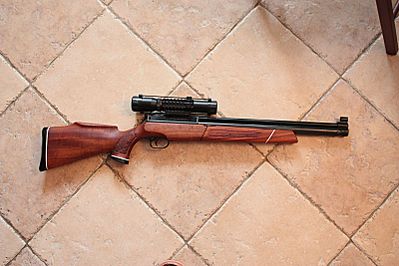

Когда дерево перестало впитывать масло, Слава покрыл её каким-то своим спецуёвым воско-медовым составом, который превратил красивый Ягдовский орех в очередной чудо-рояль от uuu1966.
click for
enlarge 1600 X 1067 194,8 Kb picture click for
enlarge 1920 X 1145 75,1 Kb picture click for
enlarge 1920 X 1130 71,0 Kb picture

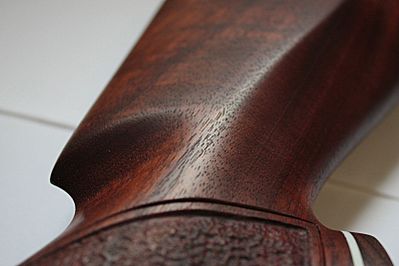

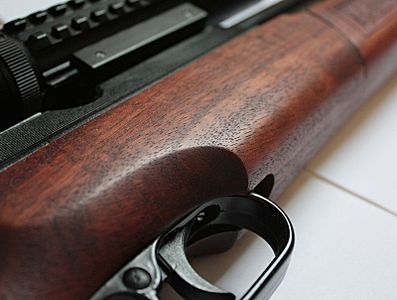

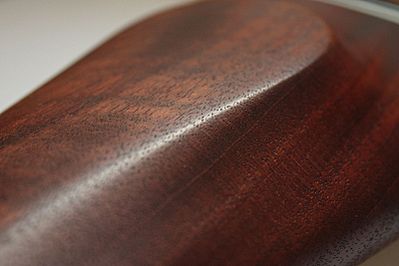

Проступившая фактура ореха сделала из обычного, в общем, ложа, красавицу. Из-за того, что пришлось кое-где снимать весьма приличные объёмы дерева, ложа местами весьма похудела, и получилась очень изящная, лёгкая (2.1кг), поворотливая и прикладистая винтовка.
Она стала ухватистой и фигуристой.
click for
enlarge 1600 X 1067 121,7 Kb picture click for
enlarge 1600 X 1067 122,2 Kb picture click for
enlarge 1600 X 1208 153,0 Kb picture

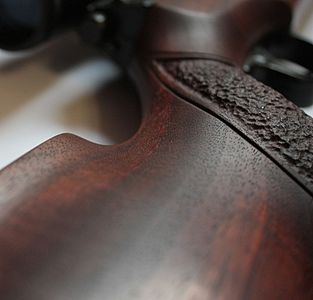

...и получилась из Ягда девочка.
А запах! Пахнет мёдом, воском, свежеобработанным деревом...
Так и просит - "давай прижмёмся!"

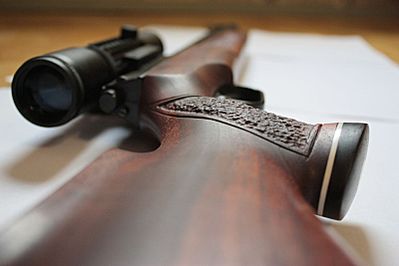

click for
enlarge 1600 X 1531 155,1 Kb picture click for
enlarge 1600 X 1067 102,2 Kb picture
Осталось привести в порядок трубу компрессора (только наружка, зеркало цилиндра там замечательное), выточить блестючую латунную восьмёрку с насадкой под модер, такой же блестючий спусковой крючок, и, наконец, оснастить его металлической коробкой, которая уж на подходе.
click for
enlarge 1024 X 1067 40,6 Kb picture
Зеркало цилиндра.

Большой выбор пневматики
Пневматический пистолет Umarex S&W M&P 45 4,5 мм
Пневматический пистолет Umarex Beretta 92 FS с деревянными рукоятками 4,5 мм
Пневматическая винтовка Umarex Hammerli Hunter Force 600 Combo 4,5 мм (переломка, дерево, прицел 4x32)

FilippOk
13-03-2010 23:52
Разборка.

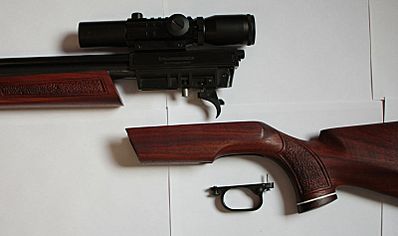

Откручиваем скобу СК - два винта под крестовую отвертку.
Приклад легко выпадет нам в руки.
click for
enlarge 1600 X 946 90,0 Kb picture

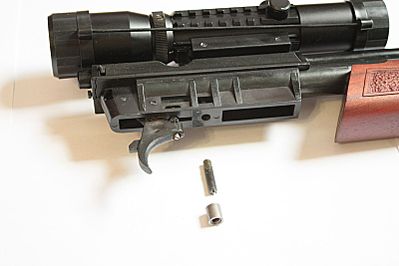

Откручиваем сухарик со шпильки и выкручиваем шпильку.
click for
enlarge 1600 X 1067 105,5 Kb picture
После этого труба компрессора должна легко выйти из ствольной коробки, а конец ствола вынимаем из паза в передней пробке.
click for
enlarge 1600 X 640 53,7 Kb picture
А вот так выглядит шептало Ягда изнутри.
click for
enlarge 1600 X 1067 74,9 Kb picture
Именно из-за такой схемы столь приятен выстрел из такой винтовки: дело в том, что Ягд (как и ЗОС) оборудован самооткрывающимся клапаном. И шептало, поднимаясь под действием спускового крючка, освобождает шток-клапан, который проскакивает в отверстие шептала, и тем самым выпускает весь воздух из накопителя.
Т.е. сразу два преимущества:
1. Нет ударника, а значит, эта винтовка при выстреле даже не вздрагивает. Интересные ощущения, надо сказать, когда нажимаешь на спуск - пах! и сквозь прицел видно, как в мишени появляется чёрная точка на месте перекрестья - есть попадание.
2. Сколько ни накачай - выйдет всё. Т.е. тут не надо пробивать накачанное давление. Самооткрывашка. А значит, было бы желание, накачать можно столько, сколько позволит прочность коробки, поршня и его манжеты. Подозреваю, это немало. Но всё упирается в непрочность пластиковой ствольно коробки.

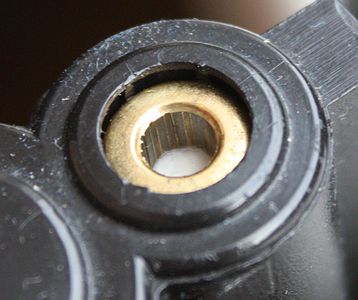

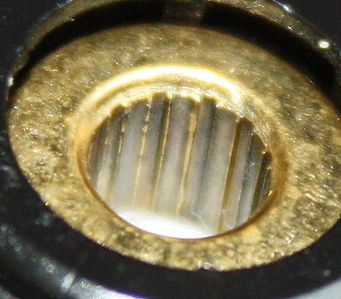

Ну-с, вот и первое отличие Ягда от ЗОС-Инновы: у Ягда - латунный лейнер, а не сталь, и этот лейнер сидит в пластиковом фальш-стволе, а не металлическом, как у ЗОС. Это не хорошо и не плохо, это обычно для винтовок тех лет.
click for
enlarge 1412 X 1183 167,4 Kb picture click for
enlarge 522 X 458 34,0 Kb picture
А вот нарезы у Ягда и у ЗОСа совершенно одинаковы, и после таких вот М-образных нарезов, пуля выглядит вот как:
click for
enlarge 370 X 840 25,5 Kb picture
Перепуск также одинаков: это простое резиновое колечко.
click for
enlarge 1600 X 1235 78,2 Kb picture
Да и торец компрессора - совершенно такой же, как у ЗОС.
click for
enlarge 1600 X 1298 112,5 Kb picture
Зато вот шайба у Ягда закручивается на совесть: у ЗОСа со временем резьба шайбы перестаёт держать, а вот у Ягда в этом смысле проблем нет, несмотря на его возраст, и открутить его надо ещё уметь.
По большому счёту, всерьёз закручивать эту шайбу совершенно излишне - она всего лишь служит упором для компенсатора и пружины, держит их чтобы они не вываливались, только и всего, нагрузки на этой шайбе нет.
Я её откручивал так.
click for
enlarge 1600 X 1067 78,5 Kb picture
Как только шайба откручена, потрошка выпадают из трубы компрессора сами: это накопитель, его шток, поджимающая пружина, её направляющая, и компенсатор с шайбой.
click for
enlarge 1600 X 709 64,5 Kb picture click for
enlarge 1600 X 781 73,9 Kb picture
В накопителе обычная правая резьба, он раскручивается руками - туго, но вполне реально. Внутри накопителя, по сути, простейший впускной клапан в виде шарика и его направляющей с пружиной.
click for
enlarge 1600 X 766 83,4 Kb picture
В передней части накопителя установлено резиновое уплотение шарика - обычное резиновое колечко.
click for
enlarge 1600 X 1498 116,7 Kb picture

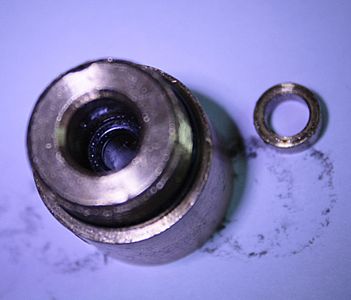

Ну, а в задней части накопителя установлено уплотнение штока-самооткрывашки - резиновое колечко под шайбой, в которую упирается пружина накопителя.
click for
enlarge 1600 X 1365 128,6 Kb picture
Итого. Потрошка вынули.
click for
enlarge 1600 X 485 47,4 Kb picture
Теперь выпрессовываем штифт рычага и штифт передней пробки, и снимаем рычаг, не забыв, что для этого нужно вытащить шпильку из толкателя - через отверстия штифта рычага.
Вынув штифты, снимаем рычаг, вытаскиваем поршень. Как видите, он изначально сделан регулируемым.
click for
enlarge 1600 X 557 48,9 Kb picture
Получается вот такая взрыв-схема:
click for
enlarge 1920 X 695 83,4 Kb picture
На этой фотографии - всё, из чего состоит Ягд. Не разобранным остался только СМ, но его я покажу чутка позднее, когда буду ставить мет. коробку.
Поршень, кстати, своеобразной формы - это не конус и не плоскость. Это - нечто среднее.
click for
enlarge 1557 X 1867 108,2 Kb picture

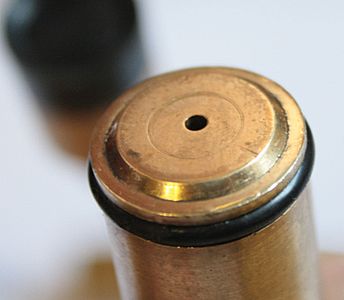

Соответственно и морда накопителя повторяет эту форму.
click for
enlarge 1600 X 1395 132,0 Kb picture

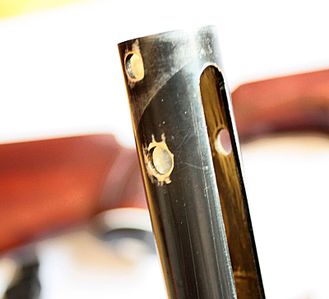

Ну, и ещё одно отличие Ягда от ЗОСа - это труба компрессора. Она латунная. Соответсвенно, трение в ней куда меньше, чем в стальной трубе ЗОСа.
click for
enlarge 1600 X 1455 131,3 Kb picture
В целом, Ягд оставляет впечатление добротной винтовки: ничего не люфтит, всё плотно подогнано и чётко работает. Если б не пластиковая коробка и пластиковый СК в ней...
Вообще, из минусов, присущих ЗОСу, у Ягда есть только один: пластиковая коробка и её СК.
Это единственные пластиковые детали в нём, и именно они портят впечатление.
В остальном же - исключительно приятная машинка.

Однако, не следует забывать, что как ни крути, а это всё же не матчевая винтовка.
И несмотря на её цену, она останется в своём развлекательно-тренировочном классе, и из него никогда не вылезет.
Соответственно, кучка у Ягда средненькая: на полтосе он легко укладывается в пачку сигарет, и ладно, большего от него не требуется.
Зато как охотничьему карабину ему цены просто нет.
Лёгкий, компактный, удобный, кучный, и мощный карабин, он позволяет, сделав десяток качков, КПшкой 7.9гр получить 240м/с и взять кара в репку на сорокете-полтинике с подхода.
Для винтовок этого класса это немало, я считаю.
click for
enlarge 1920 X 1090 99,1 Kb picture

У меня есть и Ягд и ЗОС.
Так вот, ЗОС несколько проигрывает Ягду вот по каким параметрам:
1. У ЗОСа стальной ствол. Они один-в-один повторили латунный лейнер Ягда, но... исполнив его не из латуни, а из мягкой стали. Помимо более высокого трения при проходе по нему пули, это также даёт мощную освинцовку ствола при таких нарезах. И, соответственно, уменьшение кучности.
2. У ЗОСа стальная труба компрессора. Хрен-то бы с ним, с трением, но она элементарно ржавеет. Это мультикомпрессионка, и при выстреле образуется немало конденсата, который сидит и в уплотнениях накопителя, и в самом насосе при обратном ходе воздуха.
А это значит, что зеркало компрессора на ЗОСе менее долговечно.
3. Ложа. У Ягда - выраженная ложа для праворуких. Удобная. Поворотистая. Лёгкая. Долговечная. Прикладистая.
У ЗОСа ложа усреднена для обеих рук, чуть тяжелей, и несмотря на общее сходство форм, куда как менее прикладиста. Она не имеет выпуклости на рукоятке, зато у неё более качественная насечка, которая была сделана не резьбой по дереву, а штамповкой.
Кроме того, ложа ЗОСа - очень слаба на повреждения. Это не орех, она совсем не твёрдая, и удара не держит - лак трескается, а вмятины получаются будь здоров.

Продолжение следует.

Полезные ссылки по Ягду.
Umarex Jagd фото с комментариями. {iguns.ru}
Винтовка UMAREX Jagd. Описание апгрейд. {AIRGUNLIB.ru}
Umarex Jagd by Gl!Pus {airgunner.narod.ru}
Пневматическая винтовка Umarex Jagd. {orugie.org.ru}
владельцы Ягдов, просветите! {guns.ru}

FilippOk
14-03-2010 02:05
резерв. Сборка.
FilippOk
14-03-2010 02:06
Резерв. Отстрел и резюме.
Stop163
14-03-2010 02:53
согласен у ягд ложе поинтересней и по крепче чем у зос.
про трубу не согласен, латунь по латуни это не оч хорошо.
стволы с М образными нарезами эта ещё та песня.. но кучки со спичечный коробок на 50м собирать можно из обоих стволов.
мощность вообще радует. на 50м пробиваю 1см фанеру это с 8качков.

отойду чуть от темы. зося и ягд мне больше нравятся чем беня из за того что резьба под модер есть, ластохвост есть, ну и мощность на 1/4 больше сразу из коробки. но всё ровно я выберу именно зосю из за железного ствола и трубы
