Sova902
12-12-2008 01:09
Реабилитирующий материал по данной модели.

Попал мне в руки данный дивайс в разгонку и доработку.
До того в руках держал, но конструктивных тонкостей не знал, т.е не разбирал...
А тут появилась возможность изучить.

Дивайс куплен в Чморексе города Москвы месяц тому...

Калибр 5,5мм. Без редуктора. Скорость JSB - 245m/c.
Очень солидный и габаритный дивайс. Достаточно тихий.
Толстый ствол.
Секретный модер.
12 пулек - магазин.
Прочность и монументальность во всём!
Ранее мной читались материалы от Брикс20. Они наиболее точны и обьективны..
А тут самому появилась возможность разложить на молекулы... .
УСМ - весьма приличный и прочный, имеет все необходимые регулировки. Спуск приятный и сухой, .
Ударник огромный и медленный. Затвор сложный и точный.
По части затвора, конструкция "шведская" (с колечком в казённике..)- более интересна и дешева. Но что есть, то есть.
Настрел дивайса, около 1000шутов за месяц...

Требование заказчика: скорость около 300м/с Баракудой экстра хеви.....

С самого начала решил не трогать ударник и его пружину.
Перепуск в ствол оригинальный - 4мм отверстие.
Разфрезеровал в овальный, наклонный паз 4х5мм.
Расточка клапана на запирающее сечение до 6.5мм. Разделка перепуска до 5мм, снятие заусенцев...
На самом клапане, пластиковом!!!( и весьма миниатюрном..) никаких следов повреждений, что говорит о его работоспособности. Если безмозговый АП повреждает клапан, то это проблемы апателя!!!
Крохотный винтик не держит клапан!!! а только служит стопором от проворота, для совмещения отверстий перепуска.
Клапан держится в корпусе винтовки давлением воздуха!!!
Ресурс его - почти вечность! Не надо его преределывать и заменять! Он прекрасно работает и совсем не ломается, если не щёлкать в незадутой винтовке вхолостую... .
Сакральный смысл переделки - в увеличении сечения воздухопровода от камеры присоединения баллона, до клапана( о чём ранее писал Сергей Петрович...).
Всё-же, для очистки совести, изготовил новый клапан, скопировав оригинал из молибденового капролона. Выточил новый шток, с тарелкой, но без колечек на штоке.
Собрал, задул... .
С 210 бар начинается плато в 4 магазина( 4Х12шт..). 295м/с +-2м/с далее плавное падение до 265м/с. Пулей Баркуда Экстра Хеви.

Так что оружие это весьма мощное, точное и долговечное.
Потенциал его огромен, если не "дуркоапать" оригинал и не лезть "мохнатыми" руками, не поливать дерьмом конструкцию, бездумно гробя её... .

На некоторых дивайсах устанавливал заправочные квики в днище баллона и манометры. От этого несколько страдает внешний вид, но удобство в пользовании увеличивается.

Балланс дивайса плох. Но при стрельбе с упора, кучность в 15-17мм на 100м( в руках умелого стрелка, доведённым дивайсом и качественным припасом..) - не предел!

Так-же, мной изготовлена была виверпланка - мостик, вместо убогих, оригинальных кронов.

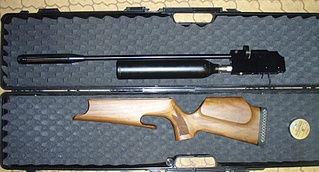

click for enlarge 1920 X 1034 774,2 Kb picture
После 1000 выстрелов..
click for enlarge 1288 X 709 263,1 Kb picture

click for enlarge 1113 X 1361 327,6 Kb picture

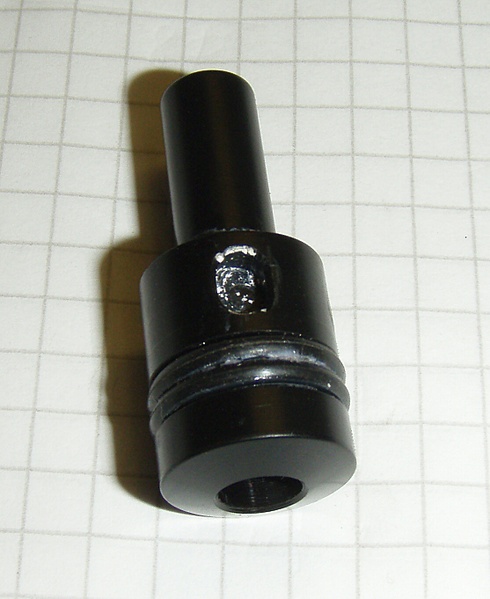

Нигде ничего не проломано, не треснуло и не отвалилося.. .
Глупые бритосы!!!!
Мешают нашим гурям наживаться на себе...

Кайнын
12-12-2008 01:32
quote:
Originally posted by Sova902:

Балланс дивайса плох. Но при стрельбе с упора, кучность в 12-17мм на 100м, в руках умелого стрелка - не предел!

серьезное заявление.

Sova902
12-12-2008 01:48
quote:
Originally posted by Кайнын:
серьезное заявление.


Вполне возможно, не каждый серийный ствол аншуйц(на этом дивайсе установленный ..) на это способен, но сама винтовка вполне!
Безусловно не "из коробки.., а после кропотливой доводки... .

Sova902
12-12-2008 02:03
Для глубокого тюнинга (по моему предвзятому мнению..)
требуется:
1)облегчить ударник,
2)убрать колечки со штока клапана ( потребуется делать новый..),
3) изготовить новый, присоединительный блок к баллону с заправочным портом и манометром...
4)работать с ложей(регулируемые щека, затыльник и пр...).
5)возможно заменить баллон на более длинный и меньшего диаметра.
6)редуктор возможен
7)в УСМ заменить спусковой крючёк и сделать его регулируемым по продольному смещению..
8)модер приличен, но может быть лучше и легче..

Качество исходного образца всёже далеко от идеала... .

Sova902
12-12-2008 02:32
quote:
Originally posted by Youri:

Я на своём ,попробовав сделать корпус клапана из Д-16,отказался от этой затеи и сделал из 40х13
Поработай над отверстием из нижнего объёма в верхний
Ударник облегчать, мой 1 граммом выдал скорость с родным ударником, после переделки клапана, около 360 м/с

Из Д-16 лежит до сих пор под плоскость-плоскость

Винтовка, после переделки, стреляет просто офигительно!



Я вроде написал о разделке перехода из нижней кмеры в верхню..., об этом и Брикс20 писал год назад...

Youri
12-12-2008 02:40
quote:
Originally posted by Sova902:

Я вроде написал о разделке перехода из нижней кмеры в верхню..., об этом и Брикс20 писал год назад...


Понял,"советы" свои стёр,да и винтовка "моя" уже 2 года в чужих руках(уважаемого человека с нашего форума)

Sova902
12-12-2008 02:49
В целом, мне этот огромный агрегат понравился!
Sova902
12-12-2008 14:09
Ответ Брикс20 в одной из веток, об очумелом апгрейде приведу здесь.

Originally posted by bricks20:
...
Вначале бездумно был сделан разгон винтовки без учета ее конструктивных особенностей, а потом с той больной головы, которая это сделала, переложили на здоровую - Теобен, назначив его плохим инженером, не учитывающим ломовые подходы российских апрейдеров к его 40-50 Дж винтовкам.
Опять же, в ходе исправления собственных ошибок 'коллективным разумом'от двух человек был сделан целый ряд изобретений велосипеда, от которых этот 'разум' просто заторчал и выплеснул это торчание сюда.

Штатный режим Теобена не рассчитан на ту кувалду, в которую превращают ударник подобные бездумные действия, и замечания Кайнына совершенно справедливые. Как и в любом деле, здесь есть нюансы, для учета которых нужна голова и понимание процесса. Самое простое при таком разгоне уменьшить диаметр носика ударника до 4 мм, и тогда он не будет бить по корпусу клапана. Но при этом может погнуться шток самого клапана при ударе о пробку через полностью сжатую пружину. Это тоже нужно учитывать, и заменить пружину на более короткую. Опять же, при увеличении запорного сечения до 6,7 - 7,0 мм (это требуется для скоростей, выше 300 м/с) желательно изготовить новый шток с диаметром запирающей тарелки больше штатных 8 мм, и закалить его. Иначе на пластике запросто образуется продавленная канавка от несогласованных диаметров. И т.д. и т.п.
Кое что из этого описано на желтом форуме, кое что на аирганлибе и здесь. Описать же все нюансы, да еще приделать руки, да еще тарелку с голубой каемочкой : - сложновато.

Про изменение досылателя - просто бред от непонимания того, как работает штатный, пусть даже и избыточно усложненный.

Странно читать и про долгие эксперименты и "секреты", особенно, когда знаешь, о чем идет речь. Привести винтовку к 300 + м/с без всех этих ошибок вполне можно за 2- 3 часа. И это - с разборкой-сборкой и настройкой. И без тени на плетень.

В общем, как всегда - не всем все дано что-то правильно делать и не всем - правильно оценить сделанное. А достается ни в чем неповинному Теобену.

Zo
12-12-2008 14:22

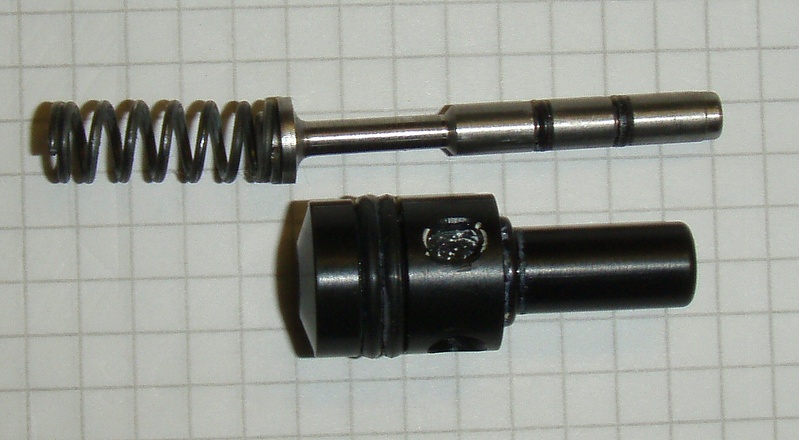

Э-э, а пружинка что на фотографии родная или нет? А черненькая деталька это седло клапана, он же перепуск(часть), он же канал где клапанок бегает?

❅ Подумай о подарках заранее — закажи сейчас на сумму от 1500 ₽ с 10% скидкой. Промокод: 50SF8 ❅

Кружки

Брелоки

Слюнявчики

Постеры

greensmith
12-12-2008 14:34
Всё родное, дорогой.
Zo
12-12-2008 14:46
quote:
Originally posted by greensmith:
Всё родное, дорогой.

Тады она(пуружинка) говняненько сделана, а именно обработана после навивки - не так ли, (здесь хотел написать что-то типа "яхонтовый", но потом решил, что лучше будет прото - ) Серега?

greensmith
12-12-2008 14:51
quote:
Originally posted by Zo:

Тады она(пуружинка) говняненько сделана,


Вот оно, то о чём предупреждал Сова

Zo
12-12-2008 15:22
quote:
Originally posted by greensmith:

Вот оно, то о чём предупреждал Сова


А о чем он предупреждал???

greensmith
12-12-2008 15:27
quote:
Originally posted by Zo:

А о чем он предупреждал???


Саня! Ты, пронзающий мыслями пространство, не нуждаешься в подсказках! Не разочаровывай меня.

Zo
12-12-2008 15:34
(хватаясь за область сердца)
Ой-иооо... й-ик.
(лучше помолчу пожалуй, мож кто еще когда-нибудь за "пронзающего" примет)
vovik541304
12-12-2008 17:10
Йа!!!!

GBK
12-12-2008 22:26
Кому интересно мнение владельца этого теобена, вам сюда http://forum.guns.ru/forummessage/30/395535-0.html
ev011
12-12-2008 22:54
quote:
Но при стрельбе с упора, кучность в 12-17мм на 100м, в руках умелого стрелка - не предел!

Кто этот кудесник, наша Олимпийская надежда!
Sova902
13-12-2008 12:28
quote:
Originally posted by ev011:

Кто этот кудесник, наша Олимпийская надежда!

Эх!!! не получился олимпиец-то...

Sova902
13-12-2008 01:48
15-17мм на 100м предел этой винтовки в умелых руках...
