GЁSSER
14-07-2010 12:00
Добавлено в навигатор

Итак, начинаю свое вещание... Обзор на этот раз будет о ГДРовской винтовке Haenel Modell III - 56.

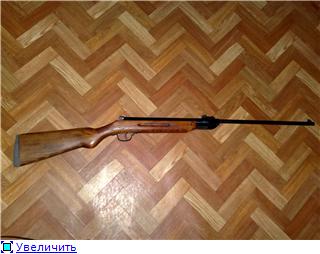

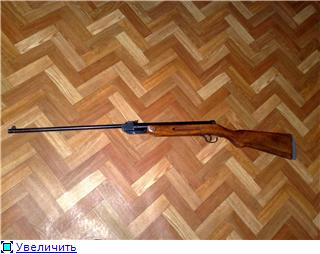

Однажды к нам на пострелушки приехал новичек, с "зулем", я заинтересовался моделью, но не смог найти информацию на русскоязычных форумах, по-этому через некоторое время решил написать обзор сам, и попросил винтовку, заодно и немного доработать ее. Начнем с внешнего вида, вот такой вот он у нас, Хаенель:
,

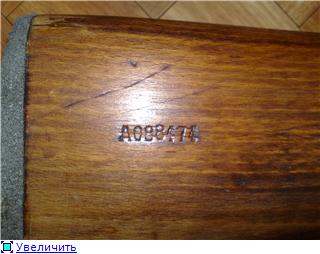

На прикладе выбит номер:

Затыльник или отсутствовал изначально или был утерян и заменен на пористую резину.

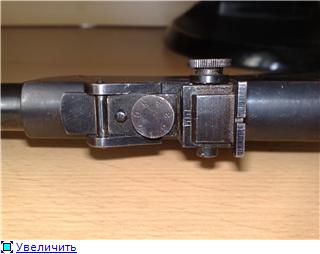

Прицельные приспособления простые, целик и пеньковая мушка, имеется регулировка целика по вертикали и по горизонтали, мушка только по горизонтали:
, .

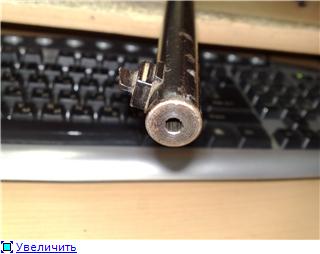

Ствол диаметром 15.9мм, длина ствола 498мм, дульная фаска корявенькая:
.
Нарезы прямоугольные, 12 штук соотношение нарезов и полей 5/1, т.е. как у Диан, только у Диан 8 нарезов. Стволик к тому же прослаблен довольно сильно, жсб 4.52 не нарезаются, нарезался только Люман 0.68 грамма, у него голова примерно 4.56, юбка около 4.6мм. Ствол в не очень хорошем состоянии, имеются продольные царапины в канале.
Винтовка по прибытию ко мне давала 161-169 мысов легкой ЖСБ РС 0.475 грамма, разброс большой...

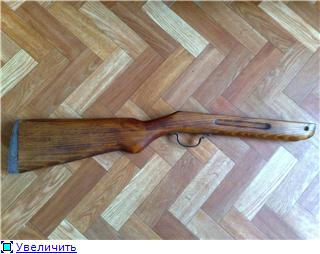

Итак, начнем разборку, отделяем дерево от железа:

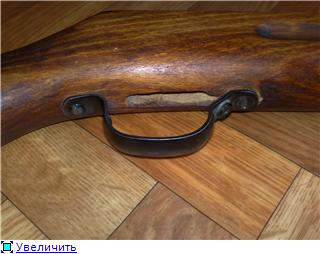

Для этого нужно открутить боковые винты и передний винт в скобе:

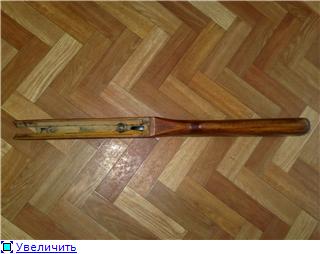

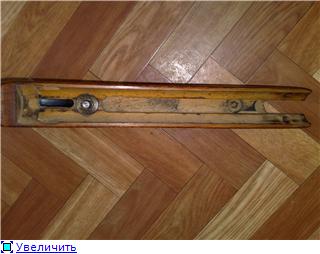

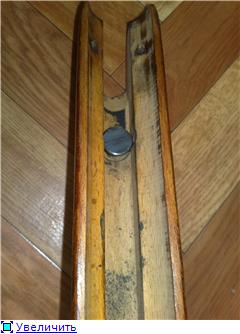

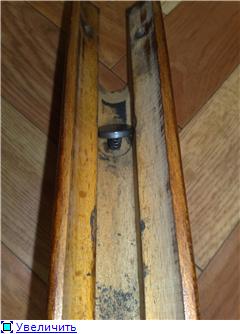

Смотрим на дерево внутри, оно покрыто более прозрачным лаком, машинная обработка видна глазом и ощущается пальцами: , .
А вот это вот стальной пятачок, сверху полированый, снизу с небольшим углублением под пружину:
, .
Он, пятачок, нужен для скольжения тяги поршня, она разрезная, и если ее без пятачка взвести или не придержать руками - ее перекосит и взвести будет невозможно, а пятачок как раз поджимает массивную тягу к компрессору.

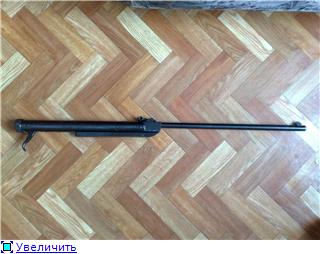

Теперь перейдем к железу:

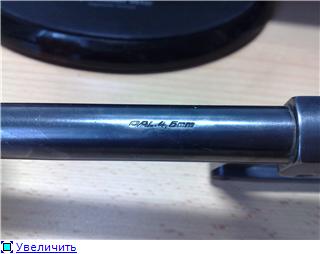

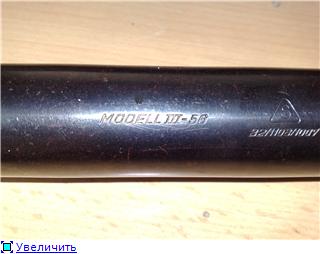

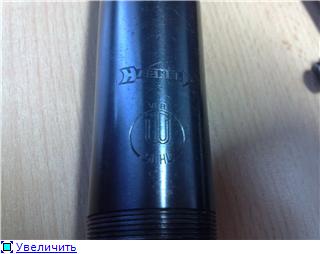

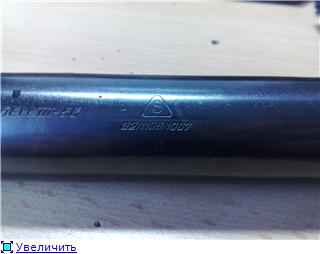

Вот клейма на винтовке:
, , ,

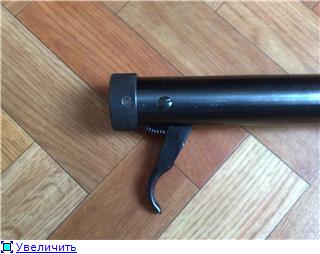

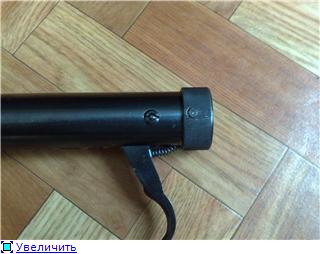

Задник выполнен в виде болванки с проточкой под СМ, и держится с помощью гайки, сначала нужно выкрутить винт, вытащить СМ, потом выколоткой руками выдавить штифт и откручивать уже гайку:
, .

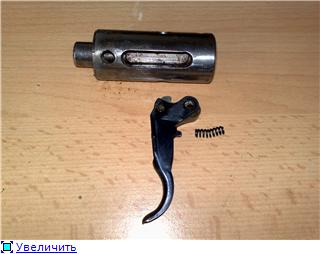

Что интересно, СМ состоит из шептала, металлической накладки-спускового крючка и пружинки:
.
Все просто до безобразия, тем не менее спуск двухступенчатый нерегулируемый, со свободным ходом около 6мм, и рабочим около 4мм, усилие около 500 грамм, что вполне нормально, но будет зависеть напрямую от мощности пружины.
Крепление ствола винтом, правый рог внутри круглый, а левый с резьбой, гайки нету, зато есть контр-винтик, который не дает откручиваться основному:
.
Вытаскиваем муфту со стволом, и видим потертости, шайб скольжения нет, и потертости очень незначительны:
, .

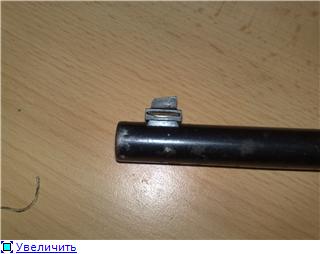

Запирание выполнено с помощью двух ригелей, причем отпирание жесткое и с высоким усилием, а запирание ствола очень легкое и мягкое: , .

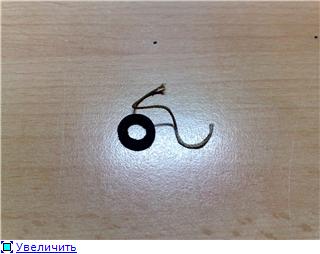

При солидном возрасте винтовки у нее нет ни горизонтальных ни вертикальных люфтов, вот вам и мифы о разбалтывании переломок, винтовка использовалась почти все время своей "жизни". Также видим казенник, он почти не имет фаски, и первые 3мм рассверлены до примерно 4.7мм, усилия страгивания ни на одной пуле нет, это плохо. Уплотнение перепуска было кожаным, я заменил на резиновое кольцо:
.

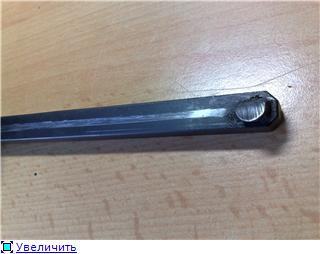

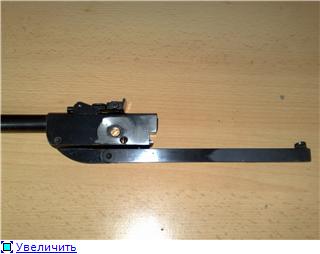

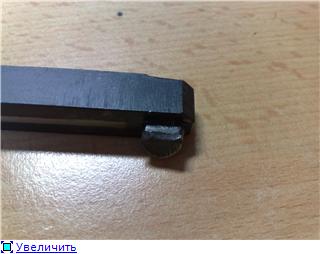

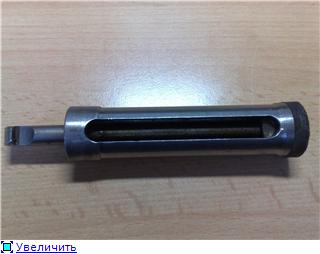

Зацеп на тяге был сломан, история для меня умалчивает кем и когда, поломка заключается в сломаном "ушке":
, .
Теперь, наверное, нужно привести одну цитату:
"Свет мой, Зеркальце, скажи
да всю правду доложи,
я ль на свете всех милее,
всех румяней и белее? "

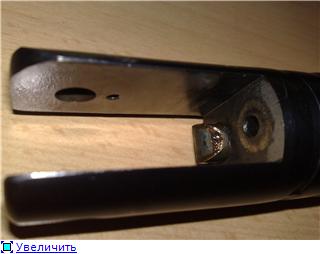

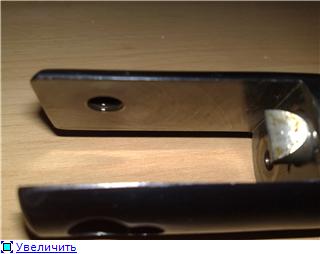

Вы, наверное, спросите, причем здесь зеркальце? Да при том, что рога компрессора с внутренней части до сих пор зеркальные и очень высококачественно обработаны:
, .
На фото виден второй ригель и перепуск, он, кстати, 4мм в диаметре, и длинный, что отрицательно сказывается на мощности винтовки, туда бы завтулить чего-нибудь внутренним диаметром 3.2мм... Перепуск идет не прямо, а наискосок, что еще больше увеличивает его и так не малый мертвый объем. Перепуск в цилиндре расположен по центру, а выходит к стволу уже наверху... Зачем такое было делать - не понятно...

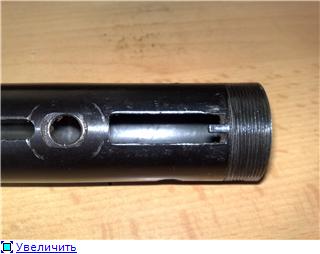

Теперь перейдем к компрессору, вот задняя часть с резьбой под гайку-задник, там же виден штырёк-направляющая для пружинки см и отверстие крепежного винта, который крепится в задник-болванку:

Вот передняя часть компрессора, натерта тягой, не скажу что очень сильно, но ощутимо:
.

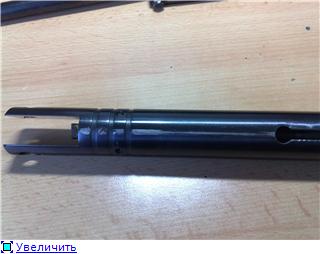

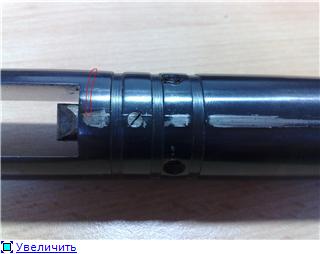

Тут видны два отверстия для винтов крепления ложа, и завальцовка передней части компрессора, потому что он составной, и состоит из цилиндра и рогов, место состыковки еле видно там, где я выделил, там же видно винт фиксации ригеля:

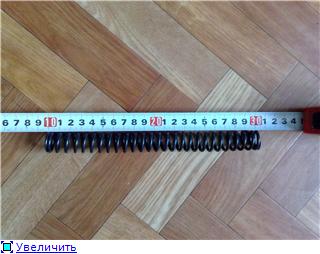

Не менее интересная часть винтовки - пружина, но она не родная, длина 200мм, диаметр внешний 19.8мм, толщина витков 3мм, количество витков 28, откуда она - не знаю, родная была тоже 3.0мм толщиной, лопнула:
.
Так-с, добрались и до поршня, он с центральным зацепом, однако, диаметр поршня не мерял, забыл. Диаметр цилиндра 28мм, манжета, как видно, кожаная.
, , .
Ход поршня 68мм, т.е. объем цилиндра 41.8 кубика, значит винтовка должна давать под 20дж, если бы не перепуск, манжета и неродная пружина... А так только жалкие 155 мысов ЖСБ РС после переборки, зато оооочень теперь стабильно, дизель пропал.
Качество материалов, из которых изготовлена винтовка, дает о себе знать, винтовка в хорошем состоянии и, думаю, будет служить еще долгие и долгие десятилетия, не то что нынешнее оружие из говнометаллов или пластика, которое хорошо чтоб 3-5 лет прослужило.

BlacKDeatH
14-07-2010 12:28
при замене на пластиковую манжету и тонком подборе утяжелителя с пружиной,
должна выдать таки 9, а то и 10 Дж

просто ход 68мм совсем не оптимальный
80мм тоже не ахти, а вот на 100мм хода уже можно таки выжать 1Дж на 2 кубика

Mixamarket
15-07-2010 21:34
Отличный обзор.
Есть только одно замечание - фото положены не на сам форум... это плохо, т.к. имеются у нас в Навигаторе темы с аналогичным размещением фото 2-3 года назад... так вот фото теперь не поглядеть... дохнут иногда эти типа файлообменники
Strelok-mod79
17-07-2010 12:44
quote:
Originally posted by BlacKDeatH:

просто ход 68мм совсем не оптимальный80мм тоже не ахти, а вот на 100мм хода уже можно таки выжать 1Дж на 2 кубика



Ага, ты моему Вайрауху расскажи про не оптимальный ход, а то она при ходе 86 мм дает 1,78 дж с куба. Хорош придумывать новые мифы, не пудри человеку мозги тем, чем запудрил себе.

GЁSSER
17-07-2010 01:02
Уходим в офф, но я с АА ПроСпорта снимал расход 1.86 куба на джоуль, с ТХ 200 можно получить расход 1.7 куба, это все стабильно, скорость +/- 1 мыс.
Мнения чужие я просто читаю, а делаю все-равно так, как считаю нужным, чаще всего по-своему. По-этому информацию про неоптимальность я просто и не заметил. Раз сделали такой ход и диаметр - значит так надо было. И винтовку я сегодня отдал владельцу, по-этому информации больше не будет, если только на пострелушках удастся собрать кучку какую-нибудь...
Миха, почисть, а то уже опять срач начинается.
BlacKDeatH
17-07-2010 01:17
quote:
Originally posted by Strelok-mod79:

Ага, ты моему Вайрауху расскажи про не оптимальный ход, а то она при ходе 86 мм дает 1,78 дж с куба. Хорош придумывать новые мифы, не пудри человеку мозги тем, чем запудрил себе.



что ты мне тут гонишь!
посчитай внимательней
1,78Дж с куба, сказочникмля...

или формулу объёма школьную забыл?

GЁSSER
17-07-2010 01:21
Про объем прекрасно знаю, и расход ППП не ограничен 2 кубиками, а если не удалось получить - так это другой вопрос.
BlacKDeatH
17-07-2010 02:00
quote:
Originally posted by GЁSSER:

Про объем прекрасно знаю, и расход ППП не ограничен 2 кубиками, а если не удалось получить - так это другой вопрос.



ещё одинн клмн
покажи мне результат больше
у меня получалось минимум 1,98 кубика на Дж

вот попробуй переплюнь
