Steel Shadow
18-04-2008 17:47
В отличие от T 01 в T 05 запирание производится не тремя шариками, а пластиной.

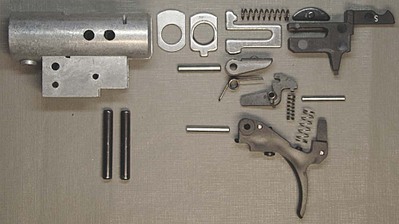

T 05 в разобранном состоянии.
click for enlarge 1000 X 561 65,8 Kb picture

Схема работы

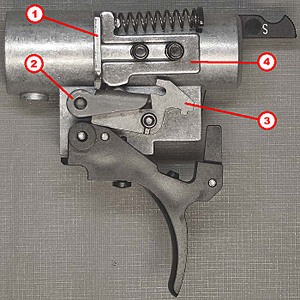

В не взведённом состоянии детали УСМ находятся в следующих положениях.
click for enlarge 700 X 700 112,4 Kb picture
Первое шептало (1) может свободно перемещаться вверх-вниз. Второе шептало (2) под действием своей пружины (не показана на фото) стремится повернуться против часовой стрелки, но упирается выступом в ограничитель (4). Третье шептало (3) под действием своей пружины (на фото не показана) стремится повернуться против часовой стрелки, но упирается во второе шептало. Из-за этого спусковой крючок не достаёт до него, и в не взведённом состоянии невозможна регулировка хода СК.
При взводе поршень своим штоком отодвигает ограничитель (4) назад, давая второму шепталу повернуться под действием своей пружины и поднять первое шептало вверх, запирая шток поршня. Поворот второго шептала в свою очередь приводит к повороту третьего шептала. Таким образом УСМ становится на взвод.
click for enlarge 568 X 700 72,0 Kb picture
При освобождении рычага взвода шток поршня под действием боевой пружины начинает давить на скос первого шептала, тем самым стремясь опустить его.
156 x 204
Эта нагрузка передаётся на второе шептало, стремясь повернуть его по часовой стрелке, чем препятствует третье шептало. Выступ на втором шептале не даёт ограничителю вернуться в переднее положение.

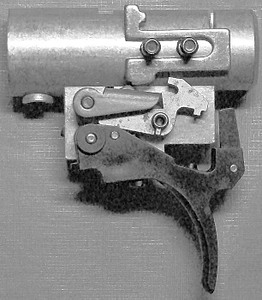

При нажатии на СК третье шептало поворачивается по часовой стрелке и освобождает второе шептало.
click for enlarge 612 X 699 69,5 Kb picture
Второе шептало под действием первого поворачивается по часовой стрелке, освобождая шток поршня. При этом освобождается ограничитель и под действием своей пружины перемещается вперёд. После того как давление штока поршня через первое шептало исчезает, пружина второго шептала стремится повернуть его против часовой стрелки, но этому препятствует ограничитель... короче говоря, УСМ возвращается в первоначальное не взведённое состояние.

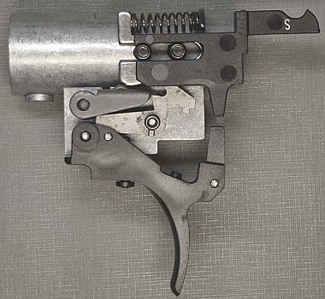

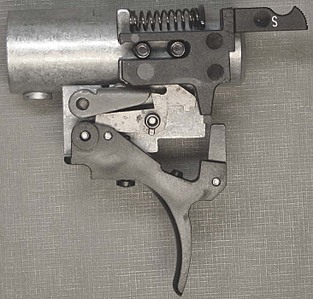

Предохранитель блокирует только ход СК.
click for enlarge 760 X 700 85,6 Kb picture click for enlarge 731 X 700 88,2 Kb picture
Теоретически это означает, что если уронить винтовку горизонтально и "вверх ногами" (т.е. чтобы УСМ был сверху), то третье шептало может повернуться под действием инерции и произойдёт самопроизвольный выстрел. Однако, на практике это потребовало бы такого удара, который деформировал бы винтовку до такой степени, что освобождённый поршень просто не смог бы сдвинуться вперёд, немотря на давление боевой пружины. Фиксация предохранителя для предотвращения самопроизвольного перемещения осуществляется небольшим выступом (на фото его можно увидеть возле левого штифта).

[продолжение следует]

gosha-kun
18-04-2008 19:12
Отчет о "металлизации" будет?
ycb1
18-04-2008 19:33
Очень хорошо сделали тему. Ее бы вывесить постоянно вверху как справочник.
Steel Shadow
18-04-2008 19:41
gosha-kun
Будет конечно Но не сразу. Сперва понажимаю прототип при плинкинге раз эдак 100-200, сравню со стандартом.

ycb1
Рановато пока что...

Буду дополнять ветку разной инфой, описанием сборки в частности, ссылками на темы где есть инфа про этот УСМ, и фотки переделаю. Схему кинематики сделаю в 3D и анимированной, если движок форума пропустит такой объёмный GIF.

ycb1
18-04-2008 19:54
Я в таких тонкостях полный дебил.
Mixamarket
18-04-2008 22:35
quote:
Originally posted by ycb1:
Очень хорошо сделали тему. Ее бы вывесить постоянно вверху как справочник.

Теме зачет... добавлю в навигатор.... прям щас... http://forum.guns.ru/forummessage/96/217702-0.html

П.С. так же бы про Т-01 от меня не ждите - я ленивый...

gosha-kun
18-04-2008 23:11
quote:
Originally posted by Mixamarket:

Теме зачет... добавлю в навигатор.... прям щас... http://forum.guns.ru/forummessage/96/217702-0.html

П.С. так же бы про Т-01 от меня не ждите - я ленивый...


А от кого еще ждать, только от тебя да от Гнома, Т0-1 вроде больше нет ни у кого из завсегдатаев. У усб1 вроде тож есть Ди с Т0-1, но он точно не будет морочиться. Вот так и живем ...

Steel Shadow
18-04-2008 23:17
Дайте мне Т 01 на пару дней
ycb1
18-04-2008 23:32
quote:
Originally posted by gosha-kun:

А от кого еще ждать, только от тебя да от Гнома, Т0-1 вроде больше нет ни у кого из завсегдатаев. У усб1 вроде тож есть Ди с Т0-1, но он точно не будет морочиться. Вот так и живем ...


Гош ты прав, но если буду менять пружину, могу пофоткать.
Гном очень хорошо в теме по сравнению Т-01 и Т-05 показал-я сам смотрел у него когда были непонятки. Думаю если Миха выдернет эти фоты и поместит сюда(я просто не умею)больше ничего и не надо делать.

❅ Прямо сейчас: закажи на сумму от 2000 ₽ с 15% скидкой! Промокод: 2MS9 ❅

Майки

Подставки для ручек

Наклейки

Слюнявчики

gosha-kun
18-04-2008 23:47
quote:
Originally posted by ycb1:

Гош ты прав, но если буду менять пружину, могу пофоткать.
Гном очень хорошо в теме по сравнению Т-01 и Т-05 показал-я сам смотрел у него когда были непонятки. Думаю если Миха выдернет эти фоты и поместит сюда(я просто не умею)больше ничего и не надо делать.


Просто тема Виталика больше посвящена сборке-разборке обоих СМ, а Стилл Шедоу сделал акцент на кинематике и алгоритме работы - было бы неплохо превратить ее в "диптих", к которому она тяготеет, добавив аналогичный текст с фотками по Т01.

ycb1
18-04-2008 23:59
Нее.., для меня это китайская грамматика, я могу тупо сделать фото и скинуть их к тексту, да и то путаюсь.
Demonos
19-04-2008 11:30
Отлично! Добавлю ссылочку на тебя в свою тему. Я только вчера тоже самое намутил! Только с поэтапной сборкой. У тебя работа механизма нагляднее.
uvn81
22-04-2008 13:25
Вопрос. Можно предохранитель при сборке не вставлять? Уж больно муторно. И ваще мне бы без него комфортнее было.
Steel Shadow
22-04-2008 14:28
Нежелательно, без предохранителя как детали УСМ будет работать неправильно.
Если столь велико желание убрать функцю предохранителя из УСМ, то лучше убрать предохранительный выступ с СК, у него ось выдавливается и он снимается.
uvn81
22-04-2008 14:40
Главная причина с ним собирать неудобно, я его потом вставляю, иногда раз и все, а другой раз никак не попадешь, а то и верхняя пружинка могет стрельнуть ищщи ее потом, в дырку в столе его втавлять боюсь сломаю чуял , что без него никак а мысля глодала бум тренироваться. (А статья Класс Спасибо)
BlacKDeatH
22-04-2008 15:20
Чисто интуитивно, с шепталами и СК, в Т01 всё так же работает.

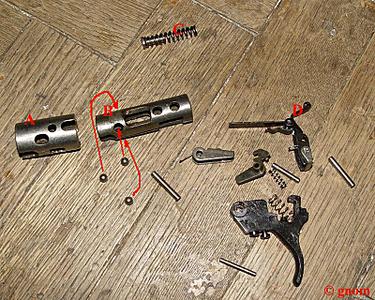

Лишь подвижный элемент не П-образная "железяка", а фактически кольцо (A), которое при взведении движется назад (шток поршня упирается в дополнительный штифт в этом кольце, на фото не отображён). Кольцо (A) своим корпусом доутапливает три шарика в паз на штоке поршня. Шарики находятся в отверстиях удлиннённого "кольца-трубки-колодки" (B) меньшего диаметра. Это "трубка" (B) в свою очередь в сборе держится на двух основных штифтах УСМ-а. Подвижное кольцо (A) одето на "трубку" (B) и становится на боевой взвод второго шептала при взведении.
Далее идентичная киниматика спуска, нажали СК, кольцо (A) под действием пружины (C) пошло вперёд, высвобождаются шарики и те отпускают шток поршня.

Блокировка СК практически такая же, только реализовано по другому и постановка-снатие с блокировки производится не продольным движением, а поворотом "лапки" (D) предохранителя на определённый градус, практически снаружи это типа движение лапки вверх-вниз.

Пардон, что не выкладываю фото. Ну просто никакой возможности пока нету разобрать своюу Диана 54 и отфотать.
Используйте для наглядности фотки gnom-а: http://forum.guns.ru/forummessage/96/247418.html

click for enlarge 800 X 640 129,8 Kb picture

MMVV1
26-04-2008 11:54
Тема очень актуальна(автору благодарность).
Если, у кого-то есть интересные конструктивные решения по доводке, переделке,доработки каких либо узлов УСМ(Т 05) направленные на более эффективную работу в целом(мягкий спуск и т.д.),
пишите, делитесь опытом.

Я полагаю, это будет интересно многим диановодам.

prockofev
28-04-2008 09:37
да.... Т05 упростили основательно, убранный регулировочный винт.. первый вообще идиотизм, вторым то вообще в принципе ничего не регулируеться..., да и мягкость работы наверно ... шарики то проще прокатить.. чем вниз сорвать эту пластину - выстрел получаеться резкий.. непредсказуемый чтоли... у 01го (особенно если углубить первый регулировочный винт) то вообще отлично..
01 и на моей диане.. но разбирать отлично отрегулированный механизм.. увольте..
sanja
24-06-2008 12:59
quote:
Originally posted by MMVV1:
Тема очень актуальна(автору благодарность).
Если, у кого-то есть интересные конструктивные решения по доводке, переделке, доработки каких либо узлов УСМ(Т 05) направленные на более эффективную работу в целом(мягкий спуск и т.д.),
пишите, делитесь опытом.

Я полагаю, это будет интересно многим диановодам.


Самое главное в спуске, что он двухступенчатый. Сначала крючок идет легко-прилегко, потом упирается и приходится его дергать пальцем. А вкупе с тем, что он не регулируется невзведенным, делается проблемматичным его настройка под себя. Я например даже не знаю, как именно лучше. Каой есть, такой и есть.
В принципе Механизм в корне отличается от обычных гамовских и ИЖевских по-моему в лучшую сторону. В нем не подточишь углы зацепа обычным напильником, но зато и усилие пружины действует на него не полностью, а лишь за счет скоса на шайбе и штоке. Для и изменения нужно больше, чем напильник, да и нужно ли вообще.
Это немецкий меанизм. Красивый и надежный.


Seventeen
24-06-2008 16:15
Тему добавил в сборник ссылок по Ди52 - http://forum.guns.ru/forummisc/collection/319.html
