Lieutenant Raven
17-11-2011 23:37
Наверное всем знакома картина, остающаяся после стрельб в квартире. Пробитая навылет "меганадёжная" преграда для пуль, ворох щепок, если не повезло, то пара дырок в дорогой (или не очень) мебели.
До таких крайностей у меня конечно в сознательном возрасте уже не доходило. Но всё же неудобства были. Пулеуловители, которые я делал из сантиметровой фанеры, обитой листовым железом, жили в среднем не больше ста выстрелов. После этого они уже не жили, а доживали. Да и то, 100 - это уже хорошая цифра. Нередко после 2-3 попаданий в одно место, железо прогибалось. И ещё пара пуль в эту же дырку делали своё чёрное дело - заднюю стенку вышибало фейерверком деревянной трухи. После чего приходилось или как-то залатывать пробоины или делать новый пулеуловитель.
В итоге мне надоел этот сизифов труд и я решил сделать вещь на века. Рассчитав эскизик, я отправился на стройрынок. Найти П-образный стальной профиль, который бы идеально подошёл для моей цели, мне не удалось. Пришлось брать Г-образный с рассчётом, что из четырёх "Г" я соберу конструкцию прямоугольного сечения.
Итого - 2 м Г-образного профиля 100х100 мм, кусок листового железа для дна, пара дисков для "болгарки", сварочный аппарат и пара часов труда дали вот такой результат.
click for enlarge 800 X 800 152,3 Kb picture click for enlarge 800 X 800 132,5 Kb picture click for enlarge 800 X 800 157,5 Kb picture
Дура получилась, конечно, тяжёлая (13,2 кг), но воистину пуленепробиваемая. Всё же 7-мм сталь может выдержать любой магнум. Есть и ещё плюсы. За счёт большой массы пулеуловитель получился очень тихий, вибраций и дребезга нет, от попадания он не прыгает и вообще не двигается с места. Пуля после попадания в него расплавляется от удара и разлетается в мелкие брызги. Кроме того, скошенная под 45 град. задняя стенка и улавливающая передняя не допускают вылета остатков пуль из уловителя.
Для удобства крепления мишеней (а пулеуловитель рассчитан на стандартные листы А4) по периметру установлены 6 неодимовых магнитиков. Они намертво прижимают бумагу к уловителю и не дают мишени сползать.
Вот такая вот получилась конструкция.

Deni-kin
17-11-2011 23:50
Я бы ещё встроил в неё хрон, телевизор и пылесос .
Lieutenant Raven
18-11-2011 12:05
Для хрона уже придумал весьма удобную приставку к нему. Крепиться будет всё к тем же магнитикам. Но пока не успел воплотить в "железе".
От телевизора и пылесоса пока воздержусь
ТЕХНАРЬ33
18-11-2011 08:04
quote:
Originally posted by Deni-kin:
Я бы ещё встроил в неё хрон, телевизор и пылесос .

не не! Пулепереплавитель! Пострелял так, подошел мишеньку посмотреть, порадовался, забрал свежеотлитые и еще тепленькие пули... А вообще зачет, вечная конструкция

Dashkov
18-11-2011 08:37
достойная работа. только улавливающая передняя выглядит как трамплин для ошметков пуль. можт туда барьер, чтоб наверняка
click for enlarge 1920 X 1920 380,0 Kb picture
Lieutenant Raven
18-11-2011 09:06
quote:
только улавливающая передняя выглядит как трамплин для ошметков пуль

Не, нет такого момента. Вы вектора рикошетов прикиньте (я уже прикинул после долгой практики с фанерными уловителями). В эту сторону пули вообще не вылетают. Я тоже раньше старался как можно больше задерживающих элементов ставить, а потом понял, что это всё иррациональный перфекционизм (говоря по русски, страдание фигнёй). По крайней мере, из нового пулеулавителя ещё ни одного кусочка пока не вылетело.
Iron Mann
18-11-2011 11:07

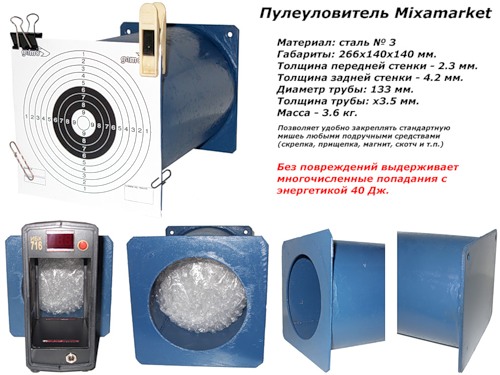

На самом деле, одно из лучших ИМХО решений два года назад предложил известный наш коллега Mixamarket:

Говорят, что его даже на 50 метров мелкашкой тестировали - держит. А дома он у меня на столе стоит и уже бесчисленное множество выстрелов из всех возможных Хатсанов перенёс, без каких-либо вообще видимых изменений. Компактный, достаточно лёгкий (примерно 3 кг веса). Его можно прикрепить к стене или ещё на какую-либо вертикальную поверхность.
Мусора из него не сыплется в принципе. Я уже даже набивку, которую Миха рекомендует в него засовывать, не менял год с лишним. Она уже в труху превратилась и внутри болтается, вместе с ошмётками пулек.
По поводу крепления мишени - всё на картинке.

Lieutenant Raven
18-11-2011 13:38
Да, помню. Мне тоже очень понравилось, когда увидел. На самом деле - действительно одно из лучших решений, которые я видел. Но мне не хотелось делать набивку, это раз. И во-вторых, мне нужен был размер в А4. Бывает, ремонтирую чужую технику и когда делаю пробный отстрел оказывается, что прицел сбит сантиметров на 10-15 уже на десяти метрах. Результат - пуля мимо пулеулавителя (реально было 2 таких случая, когда использовал небольшие уловители, вроде Mixamarket'овского). С тех пор использую только в полный лист А4.
gnom
18-11-2011 16:27
quote:
На самом деле, одно из лучших ИМХО решений два года назад предложил известный наш коллега Mixamarket:

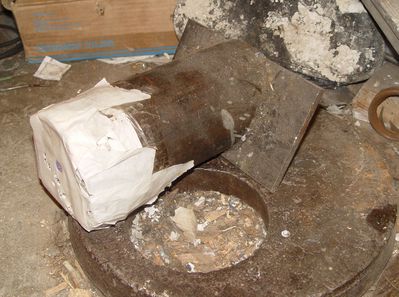

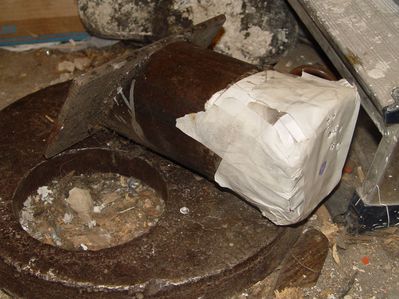

Хорошо, красиво. Но заднию стенку надо делать с наклоном. тогда не нао будет пихать туда пленку. У меня уже года 4 вот такой.

click for enlarge 1920 X 1429 406,8 Kb picture
click for enlarge 1920 X 1439 365,2 Kb picture

❅ Прямо сейчас: закажи на сумму от 2000 ₽ с 15% скидкой! Промокод: 2MS9 ❅

Футболки

Майки

Кепки

Фартуки

Iron Mann
18-11-2011 16:59
Стенка сделана плоской по очень простой причине - чтобы пулеуловитель можно было повесить куда-нибудь. Я уже говорил, что набивку не менял уже полтора года, она уже в труху вся превратилась. Никакого мусора, никаких пока рикошетов. Набивка служит для двух целей - снижать уровень шума и от стальных шаров. Стальные шары, ксати, рикошетят непредсказуемо и могут прилететь в лоб даже от наклонной стенки.
al_kms
21-11-2011 06:16
Не знаю как магнум пневма, а с моим ИЖ-61 уже несколько лет живет такая конструевина:
Коробка из-под обуви. На ней канцелярский зажим для бумаги для удержания мишеней.
В ней журналы сантиметров 10-12 толщиной. ЗАВЕРНУТЫЕ в несколько слоев в старую синтетическую дешевенькую тюль.
Я ее не обрезал. Как была на большое дачное окно, так в нее и завернул.
Пулеуловитель этот у меня уже 6-7 лет. Тысячь 30 наверняка.
Толи тюль непробиваемая, толи этот пирог гасит энергию.Часть пуль проникает внутрь ткани и застревает. Большая часть падает за разлохмаченый выстрелами край коробки. Отдельные пульки отлетают, но очень вяло и недалеко. Максимум метр. Что сейчас с бумажным блоком внутри - ХЗ. Не разбирал. Ошметков после стрельбы совсем немного.
Доволен вполне. Менять нет необходимости.
Но это для энергии порядка 6 дж.
Рабочая центральная часть после стрельб набухает. Просто придавливаю рукой и все.
Думаю и для магнума можно приспособить, проложив на дно коробки стальную плиту. Думаю пары мм будет достаточно.
al_kms
21-11-2011 06:25
Немаловажный момент:
Дистанция стрельбы у меня 7 метров. С оптикой(зрение). Поэтому типовая мишень - 12-15 мелких мишеней на лист А4. Т.е. точки попаданий размазаны по пулеуловителю.
Может в этом увеличение ресурса пулеуловителей любой конструкции?

ADF
21-11-2011 08:11
(внезапно)

А может просто не надо !дома! из магнума шмалять?
