Предлагается вниманию уважаемого сообщества очередная поделка под кодовым названием 'Химера'.

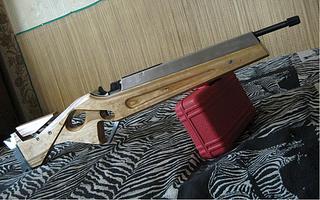

click for enlarge 1128 X 706 153.7 Kb picture
click for enlarge 1125 X 683 124.8 Kb picture
click for enlarge 556 X 741 72.5 Kb picture
Краткое описание: ПП винтовка с неподвижным стволом, обратным ходом поршня, курковым УСМ и рычажным взводом. Заряжание производится непосредственно в ствол, казенная часть которого открывается за счет принудительного отката компрессора при повороте рычага взвода.

click for enlarge 1100 X 800 463.4 Kb picture
История создания: новый винт был задуман в качестве развития концепции подвижного компрессора, как способа заряжания ППП, впервые опробованный на Мурене (ссылка) и призван устранить некоторые недостатки прежней конструкции, заменив их новыми... Оставляя в стороне длинные и нудные объяснения причин, вызвавших необходимость самих изменений и извилистый ход мыслей, приведший к тому или иному конструктивному решению, опишу конечный, так сказать, продукт. Как уже можно было увидеть на фотах, девайс имеет классическое ложе. Не очень видно, но можно догадаться, что он оснащен полноразмерным стволом, упрятанным в металлический кожух, который на самом деле является не просто косметическим элементом, а самой настоящей ствольной коробкой, заключающей в себе все остальные детали и узлы и несущий все нагрузки, возникающие при работе системы.
click for enlarge 1086 X 703 82.0 Kb picture

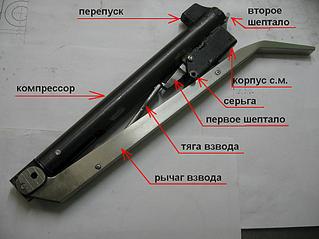

И совсем не видно, но, опять же, можно догадаться - какие именно там 'узлы и детали': В первую очередь это, естественно, компрессор. Как уже было сказано в 'кратком описании', компрессор перевернут задом наперед. Можно еще добавить, что расположен он под стволом и - для любителей интимных подробностей - происхождение его сугубо пролетарское, т.е. от Мурки. Конечно, для использования в новой системе, его пришлось несколько доработать: для начала с него было срезано все лишнее - ласта, скобы, отрезаны рога. Затем к нему был приварен корпус для подвижной части УСМ (а есть еще и неподвижная, но об этом - дальше), изготовлен новый задник и корпус перепуска. Доработке подвергся так же и поршень: упор планки взведения - спилен за ненадобностью, а его роль взял на себя бывший зацеп - теперь за него цепляется тяга взведения, и для надлежащего исполнения этой функции пришлось несколько изменить его форму. Шептало теперь цепляется за прорезь в поршне, как у 6*х Ижей.
click for enlarge 1127 X 845 95.3 Kb picture
Все это хозяйство уютненько размещается в уже упомянутой ствольной коробке и крепится к ней всего лишь двумя штифтами - 1й, диаметром 6мм, проходит через горизонтальный паз в заднике, а 2й, диаметром 4мм - через нижнее отверстие серьги. Такая примитивная, но эффективная конструкция позволяет компрессору откатываться назад под действием рычага взвода с одновременным понижением задней его (компрессора, конечно) части, открывая при этом казенную часть ствола для заряжания.
Следующий узел, прячущийся в нашей коробочке - таинственная 'неподвижная часть УСМ', о которой было обещано 'сказать дальше'.
click for enlarge 688 X 594 42.6 Kb picture

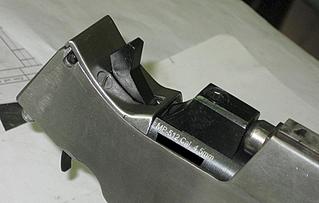

click for enlarge 852 X 542 50.3 Kb picture
Необходимость существования этого узла обусловлена подвижностью компрессора: механизм, запирающий поршень должен, естественно, постоянно находиться при нем, т.е., на компрессоре, и двигаться вместе с ним, а спусковой крючок желательно иметь постоянно на одном и том же, привычном месте. Чтобы победить это противоречие и был принят такой экзотический 'двухблочный' вариант УСМ. Как уже было сказано выше: 'шептало цепляется за прорезь в поршне' - тут надо заметить, что это первое шептало, а есть еще и второе, и вот оно-то стопорит первое, не давая ему отпустить поршень. Все это хозяйство образует первый - подвижный - блок УСМ. Для полной завершенности ему не хватает одной малости - внешнего импульса, разблокирующего механизм для производства выстрела. Вот это и является функцией второй - неподвижной части. Она состоит из спускового крючка, курка и пары промежуточных рычажков, служащих для удержания курка во взведенном состоянии, и его спуска при нажатии СК. Все эти детальки + их пружины заключены в корпус, который, в свою очередь заключен внутри ствольной коробки. Последовательность действий всей этой механики такова: рычаг взвода поворачивается вниз-вперед, взводя пружину; компрессор при этом отходит назад, одновременно опуская свою заднюю часть (ту, которая с перепуском); второе шептало своей задней частью воздействует на СК, через него приводя курок в положение предохранительного взвода; поршень приходит в крайнее положение, зуб первого шептала входит в прорезь поршня; второе шептало - под действием своей пружины - стопорит первое. Винтовка взведена, казенная часть ствола открыта для заряжания. Заряжаем пулю, начинаем закрывать рычаг. И вся начинка ствольной коробки вместе с ним возвращается-поднимается на место, где своего момента дожидается курок, помещающийся вместе со спусковым крючком в той самой 'неподвижной части' УСМ. Курок находится в положении 'предохранительного взвода' и шептала не касается. Более того - он заблокирован от движения вперед, да еще при этом блокирует СК, обеспечивая полную безопасность взведенной винтовки. Для производства выстрела курок надо взвести до боевого положения. После спуска курок бьет по хвостовой части второго шептала. Поворачиваясь под действием этого удара, оно освобождает первое шептало, и происходит бабах! При необходимости отложить выстрел - можно снять курок с боевого взвода и опять поставить в положение предохранительного. Имеется также предохранитель от выстрела с незакрытым стволом.
Dixi.
Р.С. Кто-то, не удовлетворившись сим красочным описанием неисчислимых достоинств девайса, захочет, быть может, сухой цифири, перечисляющей метры, килограммы и т.д: Отвечаю: не в метрах счастье, и не надо из килограммов делать культа. Дайте только что родившемуся творению подрасти - будут вам и метры, и все остальное.
