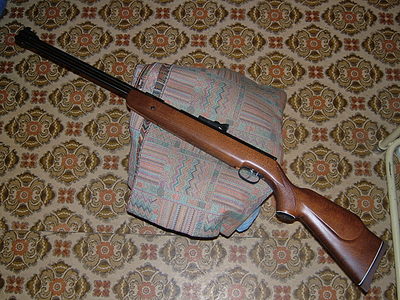

Прошлой осенью мне посчастливилось стать обладателем вот такой вот винтовки

click for enlarge 1280 X 960 458,5 Kb picture

для тех кто не понял - это Вайрух 77, "мама" популярнейшей 97к. Отличается длинной (как общей так и ствола), отсутствием надульника-модератора и щеки под оптику на прикладе. Винтовка здоровская! Очень точная и удобная но... отсутствие этой самой щеки несколько осложняло стрельбу с оптикой. Сразу оговорюсь: я изначально не хотел брать 97к - ну не нравится мне в ней что-то, не могу объяснить что... Поэтому передо мной встал вопрос об изготовлении щеки как отдельной детали. Я видел, как этот вопрос решил BILKO на 97к http://forum.guns.ru/forummessage/24/283569.html
и как это на 77-й решил кто-то в Германии http://www.airguns.it/Test%20con%20la%20HW%2077.htm

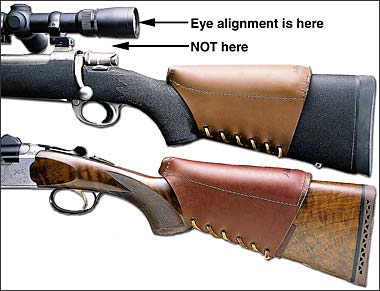

но вариант с пилением дерева мне не нравится, да и оборудования нет подходящего. Поэтому я решил сделать что-то вроде этого

380 x 291

Кстати, кучу времени потратил на поиски этих фотографий. Огромное спасибо за помощь в поиске модератору ветки "Тюнинг и ремонт огнестрельного оружия" и просто замечательному человеку Константинычу.
Кожа у меня была и время тоже не поджимало. Правда у меня не было сколь-либо серьёзного опыта работы с кожей и я решил обратиться за советом в соседнюю палату: http://forum.guns.ru/forummessage/97/289359.html
и, как можно понять по развитию той темы, остановился на бесшовном варианте. И вот, набравшись знаний и смелости я приступил к делу.

Сперва был изготовлен .. назовём его подъём - та штука, которая увеличит высоту щеки и будет впоследствии обтянута кожей

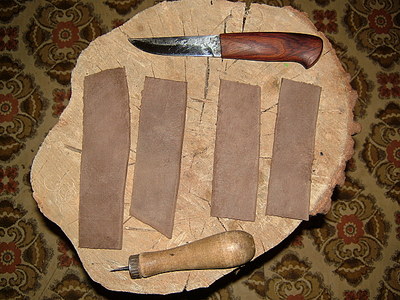

С краёв листа были нарезаны куски кожи

click for enlarge 1280 X 960 454,3 Kb picture

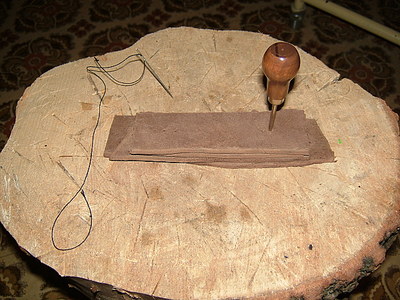

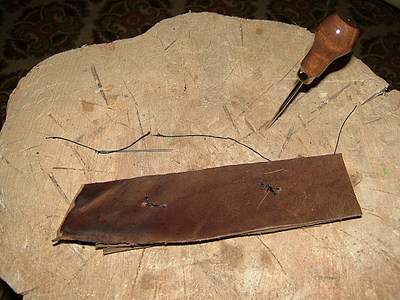

сшиты между собой в двух точках

click for enlarge 1280 X 960 477,8 Kb picture

click for enlarge 1280 X 960 471,3 Kb picture

потом размочены в тазике с тёплой водой (размокая, кожа источает много краски, так что стОит потом всё хорошенько сполоснуть)

click for enlarge 1280 X 960 434,4 Kb picture

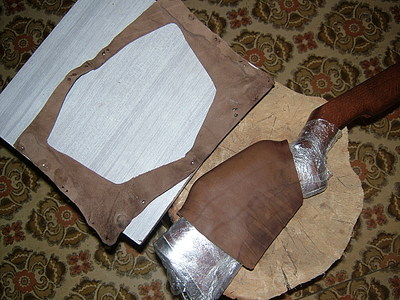

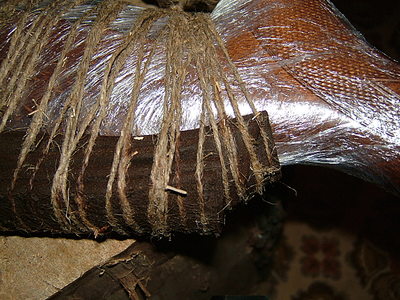

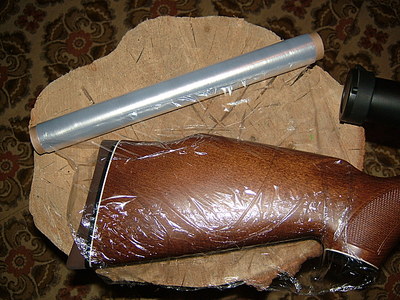

Пока подъём мок, приклад был обмотан пищевой плёнкой, чтобы влага и краска вымытая водой из кожи ему не повредили

click for enlarge 1280 X 960 459,3 Kb picture

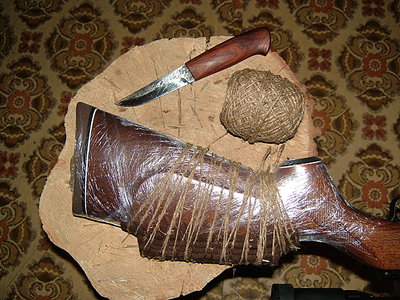

и потом поверх этой плёнки шпагатом был примотан размякший и ставший податливым подъём

click for enlarge 1280 X 960 463,0 Kb picture

click for enlarge 1280 X 960 462,9 Kb picture

click for enlarge 1280 X 960 465,6 Kb picture

Витки клались почаще и потуже ,чтобы кожа максимально облепили приклад.

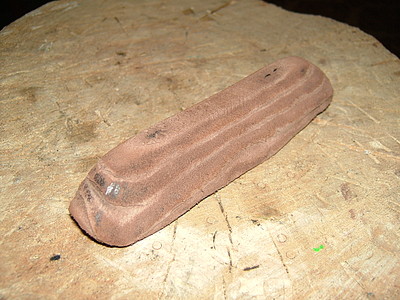

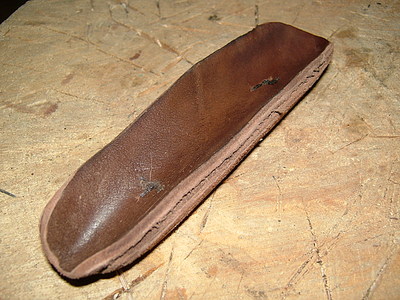

Обмотанный приклад был поставлен к батарее (тогда ещё топили) и выдержан там двое суток (для верности, чтобы кожа высохла окончательно). Потом полученная штука была обточена при помощи обычного наждака и рашпиля до приблизительно такого вида

click for enlarge 1280 X 960 463,2 Kb picture

click for enlarge 1280 X 960 466,2 Kb picture

"почти" потому, что по ходу дела форма ещё корректировалась и приходилось подтачивать (к сожалению, финальной фотографии нет ,но могу сказать, что угол был почти острый и верхней плоскости практически не осталось)

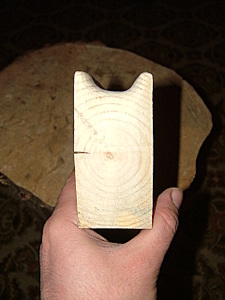

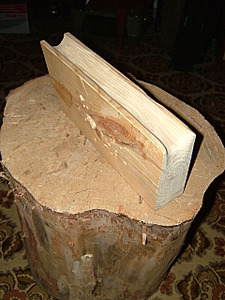

Теперь нужно было придумать, как натянуть кожу... Сперва думал тянуть просто на прикладе, но быстро понял, что нижняя линия приклада не даст тянуть правильно и вообще может пострадать. Тогда был изготовлен ... назовём его стапелем

click for enlarge 960 X 1280 442,1 Kb picture

click for enlarge 960 X 1280 438,4 Kb picture

click for enlarge 960 X 1280 442,0 Kb picture

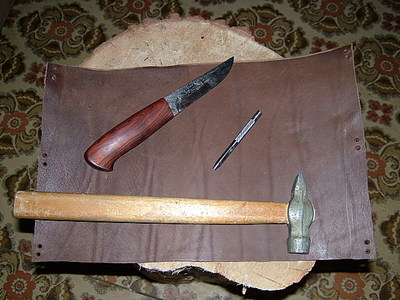

Дальше был вырезан кусок кожи с запасом и в нем были проделаны отверстия под шнуровку, которой и предполагалось натягивать кожу.

click for enlarge 1280 X 960 459,8 Kb picture

click for enlarge 960 X 1280 443,7 Kb picture

Когда всё было готово, я размочил кожу в тёплой воде, но при этом старался оставить сухими края в которых пробиты дырки, чтобы тянулась основная часть кожи, а не растягивались эти дырки


click for enlarge 1280 X 960 442,9 Kb picture

И вот наконец-то началось натягивание гандона на глобус!

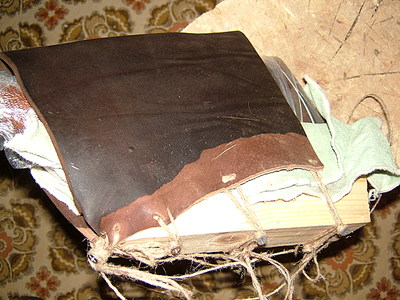

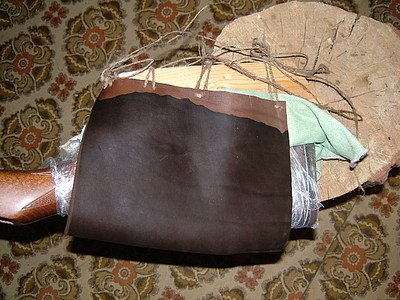

click for enlarge 1280 X 960 467,2 Kb picture

click for enlarge 1280 X 960 465,4 Kb picture

Я не буду расписывать все дальнейшие эволюции самого процесса и этого стапеля, скажу лишь, что количество дырок по краям и направлений натяжки увеличилось почти вдвое. А на финальном этапе ещё добавились верёвки и багажные ремни

click for enlarge 1280 X 960 464,2 Kb picture

click for enlarge 1280 X 960 460,8 Kb picture

Когда у меня наконец-то возникло ощущение того, что больше я не натяну, я снял всё это дело и обрезал лишнее

click for enlarge 1280 X 960 461,1 Kb picture

click for enlarge 960 X 1280 454,4 Kb picture

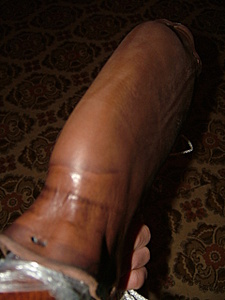

click for enlarge 960 X 1280 419,9 Kb picture

click for enlarge 1280 X 960 460,7 Kb picture

click for enlarge 1280 X 960 452,2 Kb picture

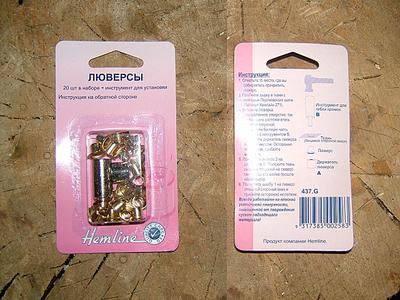

Теперь нужно было разметить отверстия под шнуровку, пробить их и установить в них люверсы

click for enlarge 1280 X 960 222,2 Kb picture

(это такие металлические колечки ,чтобы края отверстий не растягивались) Забегая вперёд скажу, что при толщине кожи 4 мм (как в моём случае) установка люверсов необязательна. Сама же эпопея с люверсами более-менее описана тут: http://forum.guns.ru/forummessage/97/293676-m6615186.html

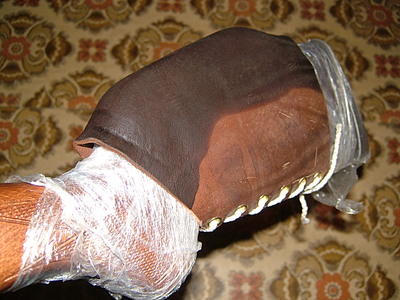

После установки люверсов и шнуровки щеки на прикладе, обнаружились довольно большие зазоры по краям спереди и сзади

click for enlarge 1280 X 960 466,8 Kb picture

click for enlarge 1280 X 960 468,1 Kb picture

click for enlarge 1280 X 960 467,3 Kb picture

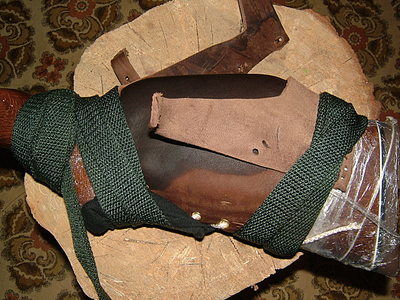

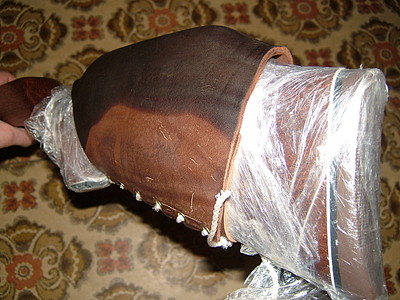

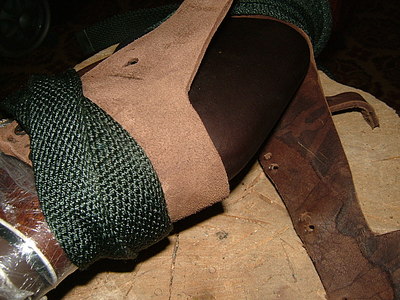

И снова пришлось использовать багажные ремни и немного мочить щёку. Чтобы от ремней не осталось следов, под них подкладывались обрезанные края щеки.

click for enlarge 1280 X 960 465,1 Kb picture

click for enlarge 1280 X 960 459,7 Kb picture

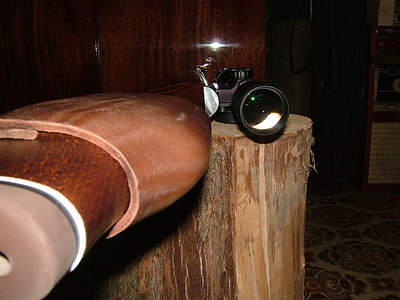

Даже после окончательной подгонки и обточки краёв небольшие зазоры остались

click for enlarge 1280 X 960 455,7 Kb picture

click for enlarge 1280 X 960 443,6 Kb picture

Но после полного высыхания (где-то около недели) зазоры эти практически полностью ушли. Чтобы они не появились вновь, нужно было пропитать изделие чем-то водоотталкивающим (мало-ли что случится - под дождь попаду или вспотею сильно на жаре ). По итогам консультаций в соседней палате, решил остановиться на пчелином воске. Снял щёку с приклада (это было ошибкой, щас объясню почему), вклеил в неё подъём и приклеил с внутренней стороны подкладочку в районе выступа родной щеки, чтобы лежало ровнее и не топорщилось (к сожалению, фотки этого места пока нет - забыл сделать, но сделаю) и пошёл на кухню. Зажёг газ на плите, прогревал над газом кожу и сразу же, пока горячая, натирал кусочком пчелиного воска. Ошибку осознал потом, когда ставил на место уже пропитанную щёку. Воск в расплавленном состоянии - та же жидкость (хоть и более густая) и проникая в кожу в жидком состоянии он немного ослабляет те напряжения, которые были созданы натяжкой и последующей усадкой от высыхания. При этом воск очень быстро остывает и твердеет, не давая коже снова сесть как прежде. Итог - опять небольшой зазор сзади! Да и хрен с ним!!!

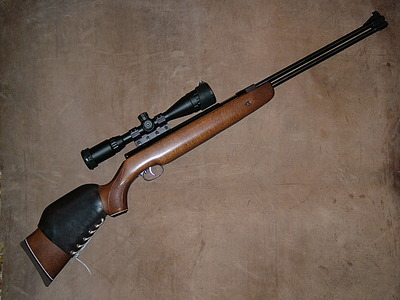

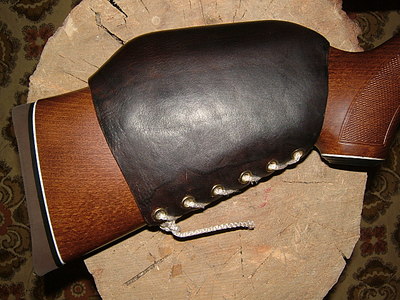

Сейчас винтовка выглядит так

click for enlarge 1280 X 960 449,6 Kb picture

click for enlarge 1280 X 960 461,2 Kb picture

Почти все, кто видел винтовку, держал в руках и стрелял из неё сказали что и выглядит хорошо и стрелять удобно. Например Гном стрелял из неё и ДО появления щеки и ПОСЛЕ. Ему очень понравилось Единственный, кто сказал "Неудобно" это Бирюк, но тут ничего удивительного - я делал под себя, а у меня рожа поуже чем его лицо

Единственное, что осталось сделать, так это либо отрезать нормальный кожаный шнурок, либо купить обычный, коричневого цвета. Всё никак не решу, что лучше

Ещё один момент хочу отметить - натягивать 4 мм. кожу ООООООООЧЧЧЧЧЧЧЧЕНЬ тяжело!!! Имеет смысл либо взять кожу потоньше - 1,5 - 2,5 мм, либо сделать тоньше имеющуюся. В соседней же палате это делали например прибив кожу к ровной деревяшке мездрой (внутренним слоем) вверх и сточив её... шлифмашинкой с крупной шкуркой! Опять же необязательно делать тоньше ВЕСЬ кусок, достаточно будет (на мой взгляд, но возможно, что я ошибаюсь) сточить в том месте, которое будет растягиваться.
