Сержант 87
21-01-2011 10:29
Связи с увеличением владельцев пневмо ММГ, предлагаю отдельную тему, чтобы можно было почерпнуть нужную информацию и задать свои вопросы.
Итак, начну со своей переделки Юнкер-3 в пневмо ММГ АК74.

Наконец то я обзавелся ствольной коробкой от ММГ АКМ и решил сделать правильный Юнкер под АК74 в вишневом пластике. Все помнят что у меня был Юнкер под ГДРский АК74, но как потом выяснилось, он не греет мне душу. Почему то вспоминалась служба в ВС, особенно караулка, где я нес службу с АК74 в вишневом пластике, именно этот автомат мне был ближе, как девушка
Не долго думая, разобрал свою юнкер полностью, заказал пластик и прочие детали для создания будущего АК74, в частности ствольную коробку от ММГ (спасибо огромное участнику "косян" за предоставленную ссылку).
Начал с выбивания штифта, который держит ствол (ствольная коробка АКМ была "гола"). Думал что штифт пойдет от удара кувалды, но не тут то было, в итого после нескольких ударов повредил палец на левой руке
пропало желание дальше выбивать и пошел домой
На следующий день взял шуруповерт на 12 В, сверла 5 мм, начал пробовать сверлить штифт, в итоге на 4 мм в глубину просверлил и 5 штук сверл убил, пропало настроение, пошел спать
На следующий день купил 5 шт. сверл на 5 мм, заново шуруповертом начал сверлить, и о чудо, сверлит дальше, половину просверлил, сверло сверлит дальше и тут в конце оно сдохло, поменял до сверлил, спасибо тем кто сделал такие хорошие сверла Попшикал ВДшкой на штифт, и молотком аккуратно выбил этот проклятый штифт.
Начал пробовать выбить ствол из вкладыша, оно в никакую. Чего только не пробовал, не вылазит, как сидело колом так и дальше сидело. Пришлось сточить заклепки и высверливать их, чтобы снять ствол вместе с вкладышем (хотя я этого не очень хотел делать, хотел оставить коробку для последующей какой либо подделки ) Высверлил, снял ствол вместе с вкладышем, и нифига ствол не хочет вылазить (тьфу, ты мать тваю пере мать), пробовал через тиски через наставку бить, нифига не лезет. Пропало настроение, пошел домой, предварительно попшикал ВДшкой ствол с ствольным вкладышем
На следующий день взял этот проклятый матом ствол, поставил прицельной колодкой на наковальню (на фото видно как ) и аккуратно молотком постучал по выступающей части вкладыша, ура, пошло, через 3 минуты ствол у меня на руках.

click for enlarge 459 X 603 32,8 Kb picture click for enlarge 611 X 496 56,1 Kb picture

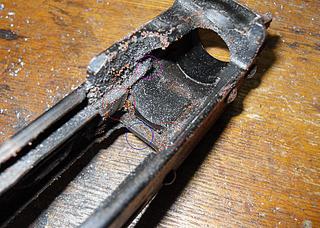

Взялся за ствольную коробку от макета, сразу же убрал отражатель, направляющие для затвора не трогал, они идеально подходят под агрегат. Затем сточил "сухари" который мешали магазину (отмечено красным цветом), сточил немного передней части окна, чтобы магазин нормально пролазил (синий цвет). Потом подточил надфилем ещё один сухарь (фиолетовый цвет) сначала не знал что его нужно стачивать, потом как выяснилось, из за него ствол стоял криво, немного влево.


click for enlarge 961 X 685 126,7 Kb picture

Затем срезал штифт поперечный, жесткости ствольной коробки (на фото красным цветом выделено), в него упирался агрегат, пришлось срезать его так, что бы он не вывалился (потом дырки будут, если его убрать). Я его срезал так, что бы агрегат нормально через него проходил, и втулки остались держать внутри штифт.
После этого напильником сточил часть ствольной коробки (синий цвет), что бы ударник не цеплялся.


click for enlarge 946 X 843 147,3 Kb picture

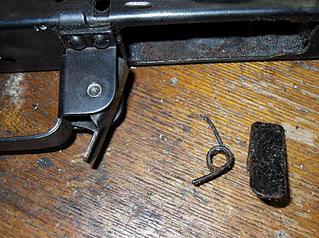

Потом, поменял защелку магазина, поставил от Юнкера (такая как у АК74), т.к. от АКМ не удобно отсоединять магазин, об него я часто царапал большой палец


click for enlarge 903 X 674 123,6 Kb picture

Начал думать как закрепить ствол? Ведь диаметр отверстия вкладыша от АКМ больше на 1,7 мм чем у Юнкера. Взял банку из под кофе и вырезал куски пластины, намотал на ствол, впрессовал его в вкладыш, затем отцентрировал его, глядя внутрь ствола на свет при присоединенном агрегате и добился соосности ствола. Аккуратно положил собранную коробку в багажник и помчался к знакомому сварщику, тот прихватил мне немного ствол к вкладышу, получилось прочно. Забыл сфоткать, блин зараза склероз замучал Но думаю идея понятна. Штифт ещё не поставил на место, т.к. пьянчуга токарь не выточил ещё
Полностью почистил, промыл и продул ствольную коробку, к тому времени она сильно покрылась коррозией, т.к. воронена коробка и в мастерской немного влажность была Потом буду красить. Собрал полностью Юнкер. Настал черед 3-й оси УСМ, на форуме писали что её нужно резать пополам, что не очень радовал меня такой вариант, решил попробовать вот так, напильник подточил его так, что бы часть оставалась целой, т.е. не давай развалится пополам. Получилось, тяга проходит нормально и не цепляется. Зафиксировал её стальной проволокой.


click for enlarge 385 X 515 23,3 Kb picture

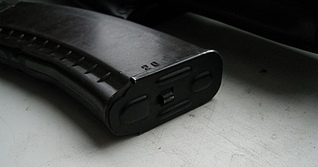

Осталось последнее, подрезать магазин для агрегата, оно много времени не заняло, отверстие сделал ровное под кнопку фиксации. Затем укоротил пружину подавателя, и агрегат сам вылазит
И этим закрывает отверстие в крышке защелки магазина.

click for enlarge 915 X 839 85,1 Kb picture

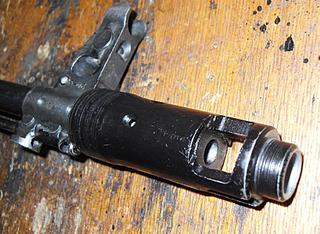

Мне удалось раздобыть крышку ствольной коробки раннюю, с четкими ребрами с номером и клеймом УЧ. Установил кованный ДТК (именно такой стаял в АК74 с вишневым пластиком).


click for enlarge 1186 X 742 62,0 Kb picture click for enlarge 843 X 680 42,7 Kb picture click for enlarge 871 X 638 90,1 Kb picture

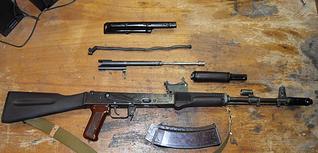

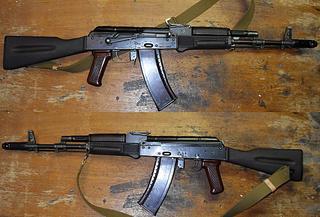

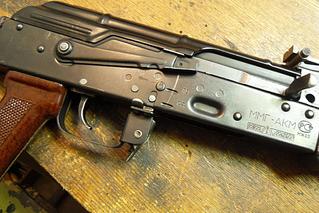

Сам аппарат, коробка 1970 г.в.

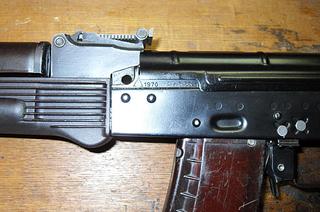

click for enlarge 1213 X 824 145,9 Kb picture click for enlarge 1236 X 820 132,1 Kb picture click for enlarge 1270 X 848 143,9 Kb picture click for enlarge 1210 X 582 101,2 Kb picture

Хочу выразить благодарность в помощи по поиску и приобретении деталей комрадам Alex_28, KoSTer1, Peter_13.

Большой выбор пневматики
Баллон СО2 12 гр. AIR-GUN
Мишень лучная 80 см - 5 колец
Перцовый баллончик Black 65 мл

sAg-
21-01-2011 14:42

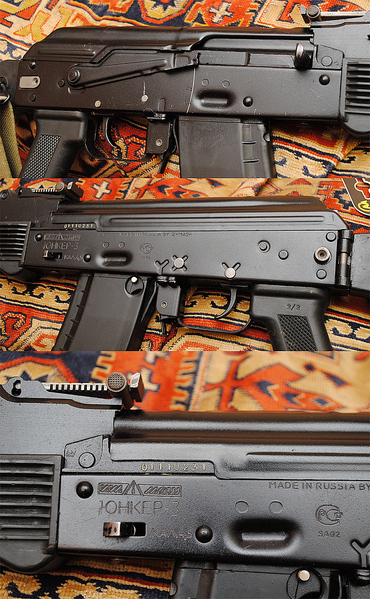

Отличная тема! Отмечусь, ибо буду делать из своего ю-3 пневмо акс-74

click for enlarge 989 X 1600 323,1 Kb picture

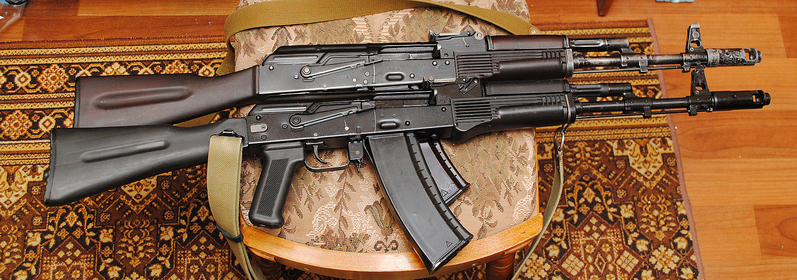

click for enlarge 1920 X 674 264,5 Kb picture

sAg-
21-01-2011 14:51
Дима. А про замену колодки мушки на переходную (1977-1986 гв) не стал писать? Или я что-то пропустил?
Сержант 87
21-01-2011 19:25
Я не писал про колодку ибо я её потом менял, потом допишу пост, есть некоторые изменения.
sAg-
21-01-2011 19:28
Ок. Это очень важная инфа.
Greenthomb
21-01-2011 21:15
По просьбам трудящихся:

Юнкер-3У или Пневмосучка

Всегда мне нравился АКС74У, наверное поэтому моим любимым Юнкером всегда был Юнкер-2, а не Юнкер-3, ибо Юнкер-2 короткий.
Несколько лет назад Vlad_Se скрестил ММГ АКС74У с Юнкером. Эта идея мне тогда очень понравилась и озадачился я вопросом, а не повторить ли данный эксперимент с целью получения укороченного Юнкера. Страйкбольные приводы ведь в ММГ пихают, так почему бы и нет, тем более, что тут всё несколько проще.
Итак, победив жабу купил таки тульский ММГ АКС74У (DUMMY). Попался удачный, с тремя осями и положениями переводчика "АВ", "ОД".
И начал его скрещивать с имевшимся Юнкером-2.

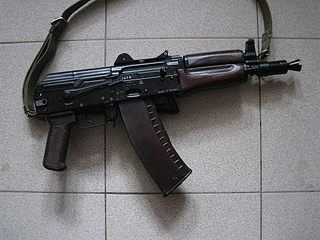

click for enlarge 1024 X 768 462,1 Kb picture

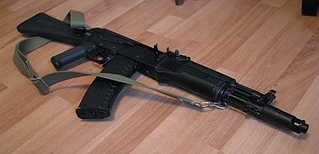

click for enlarge 1024 X 494 260,8 Kb picture

Хочу сразу оговориться, что ни одной операции не было произведено на станках, только ножовка, напильники, молоток и бытовая электродрель.
Самой сложной частью процесса, естественно, был ствол. Идеальным вариантом, конечно, было бы рассверлить его и вставить лейнер, но рассверливать на такую глубину, тем более в домашних условиях, весьма проблематично. Поэтому первым делом ствол был распилен в двух местах. Один короткий кусочек остался закрепленным в ствольной коробке, а другой в корпусе кронштейна мушки.

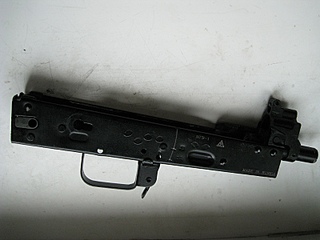

click for enlarge 800 X 600 150,5 Kb picture

С матом и несколькими убитыми сверлами оставшиеся кусочки были рассверлены электродрелью (естественно, завалены, но выправлены в итоге).
Изначально задумывалось ставить туда специально изготовленный гладкий ствол.

click for enlarge 1169 X 826 30,0 Kb picture

Однако, одни не захотели его делать, другие, к сожалению не смогли по техническим причинам.
Пришлось использовать аниксовский длинный стволик.
Поскольку стволик тонкий и при этом является несущей деталью, пришлось его усиливать сперва подобранной трубкой, для увеличения внешнего диаметра, а потом было найдено конструктивное решение, чтобы снять со ствола нагрузку.
Тут очень кстати оказался фальшствол до старших Диан, являющийся весьма прочной и качественной трубой. Труба была отпилена до нужной длины и посажена с натягом на оставшиеся кусочки ствола.

click for enlarge 1024 X 768 371,3 Kb picture

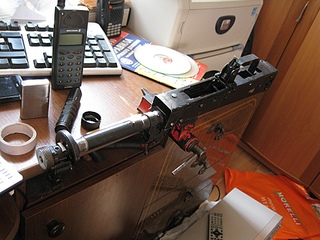

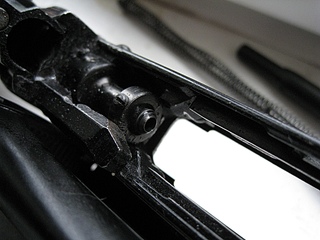

Затем внутрь был вставлен аниксовский стволик с надетой на него трубкой внешним диаметром 10мм и зафиксирован винтом в бывшем патроннике. Казенный срез ствола зафиксирован втулкой от старой немецкой швейной машины, что позволило хорошо его отцентрировать, ну и сразу же была установлена перепускная втулка от АГМ.

click for enlarge 1024 X 768 295,6 Kb picture

Вся получившаяся конструкция для пущей суровости залита через предварительно проделанное в трубе отверстие эпоксидкой, смешанной с порошком для лазерных принтеров.

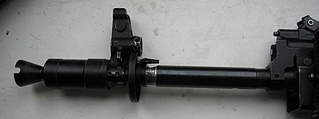

click for enlarge 1024 X 381 167,2 Kb picture

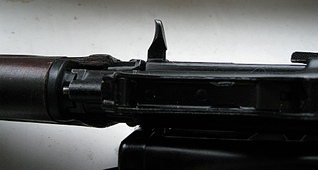

Затворная рама взята с Юнкера-2. Пришлось немного укорачивать, ибо газовая камера сучки короче, и немного подрезать ручку взвода, в соответствии с таковой у АКС74У.

click for enlarge 800 X 214 67,3 Kb picture
click for enlarge 1024 X 547 196,9 Kb picture

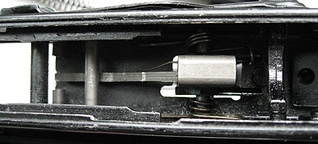

УСМ взят с того же Юнкера-2

click for enlarge 1024 X 463 251,3 Kb picture

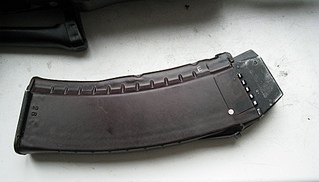

Затем остались лишь мелочи вроде подгонки корпуса магазина под установку МР-841К и мелких подточек надфилем для нормальной работы УСМ.

click for enlarge 1024 X 583 244,1 Kb picture
click for enlarge 1024 X 537 214,0 Kb picture

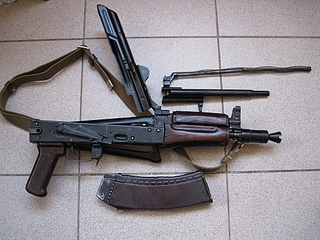

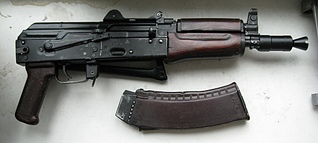

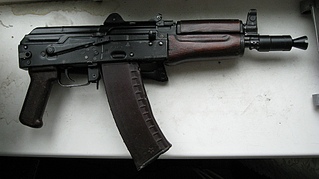

В итоге получилось вот такое вот чудо техники (кстати, макет был покрашен какой-то жуткой черной краской. Я ее смыл, а под ней... правильно, воронение):

click for enlarge 1024 X 573 238,6 Kb picture
click for enlarge 1024 X 460 192,2 Kb picture
click for enlarge 1024 X 768 348,6 Kb picture

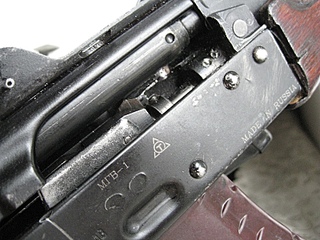

click for enlarge 800 X 600 233,8 Kb picture

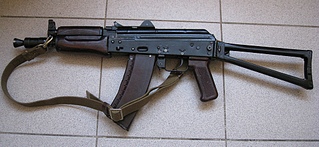

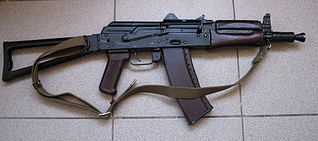

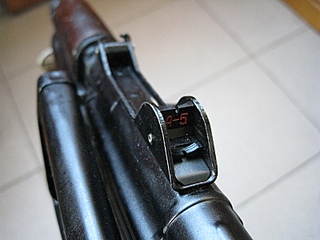

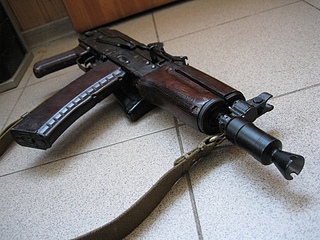

И напоследок гламурная фотосессия =)


click for enlarge 1024 X 453 287,3 Kb picture
click for enlarge 1024 X 471 291,3 Kb picture

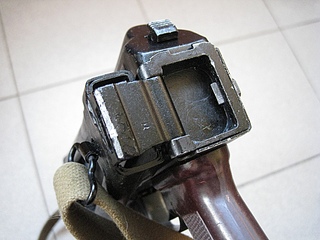

click for enlarge 1024 X 768 328,4 Kb picture
click for enlarge 1024 X 768 427,8 Kb picture
click for enlarge 800 X 600 181,7 Kb picture
click for enlarge 1024 X 768 474,1 Kb picture

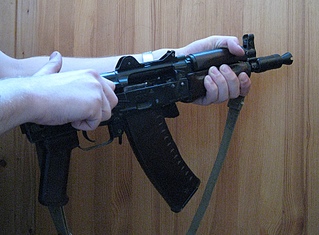

click for enlarge 1024 X 753 419,6 Kb picture
click for enlarge 640 X 573 163,2 Kb picture
click for enlarge 800 X 600 224,6 Kb picture

b4now
21-01-2011 23:30
Сука, извращенцы.
Видео - чуть не обосцался, предупреждать надо!!!
ALEX_28
22-01-2011 13:14

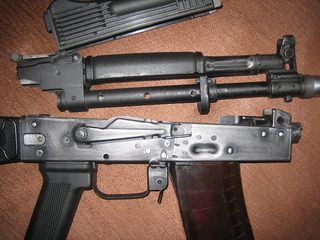

Мой первый опыт скрещевания начался с покупки изуродованного ММГ АК-105,точнее АК-102
click for enlarge 1920 X 1440 405,4 Kb picture

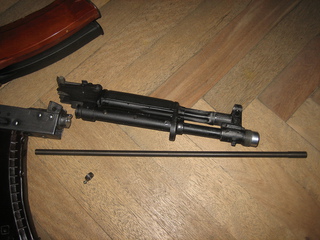

Родной ствол был рассверлен и сварен.В трубу установлен тюнингованный гладкий ствол от МР-651 калибром 4,45мм от Петра.Пневмо ствол съемный,можно снова сделать ММГ.
click for enlarge 1920 X 1440 312,7 Kb picture

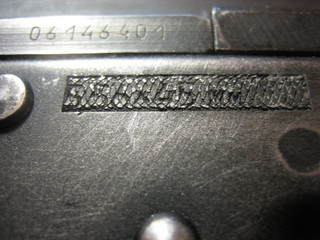

click for enlarge 1920 X 1440 604,4 Kb picture
click for enlarge 1920 X 1440 276,3 Kb picture

ALEX_28
22-01-2011 13:56

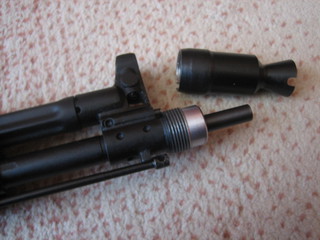

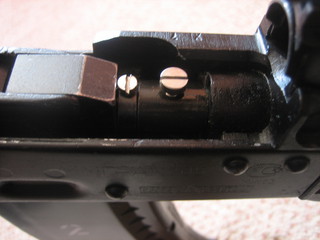

Затем в ММГ установлен УСМ,затворная рама и клапанник от Юнкера.Комплект AGM.
click for enlarge 1920 X 1440 389,1 Kb picture
click for enlarge 1920 X 1440 435,0 Kb picture

Купить в интернет магазине с доставкой по всему миру

Толстовки

Термосы

Брелоки

Фартуки

ALEX_28
22-01-2011 14:00

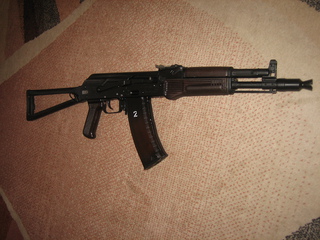

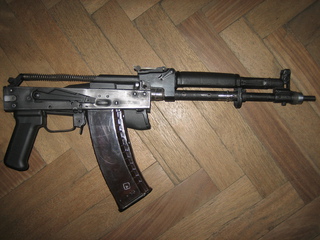

Окончательная сборка,подгонка,пристрелка и окраска.

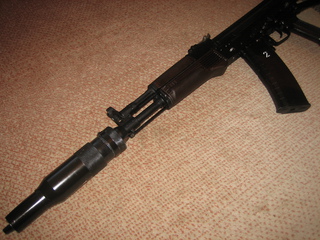

click for enlarge 1920 X 1440 261,4 Kb picture
click for enlarge 1920 X 1440 289,7 Kb picture

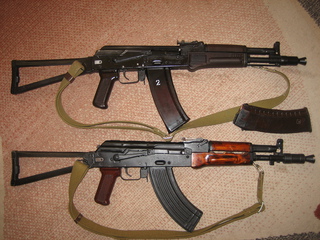

Пневмо ММГ АК-105 и тюнингованный Юнкер-2.
