ArmorumPeritus777
19-01-2018 01:02
Приветствую всё сообщество 143 x 59

Вашему вниманию представляю пистолет Diana Mark IV, пополнивший мою коллекцию раритетной пневматики.

click for enlarge 1920 X 1120 230.9 Kb

click for enlarge 1920 X 1040 220.1 Kb

click for enlarge 1837 X 1280 277.8 Kb

click for enlarge 1332 X 1280 199.0 Kb

click for enlarge 1417 X 1280 227.1 Kb

Как уже ясно из названия темы, конструкторская идея этого пистолета была заложена в пистолете EM-GE "Zenit", выпускавшемся в Германии с 1936 г. по 1940 г. Следующим продолжателем идеи был отечественный спортивный пневматический пистолет образца 1945 года - СПП (ИЖ-45).
С обзорами об этих пистолетах можно ознакомиться здесь:
https://forum.guns.ru/forummessage/96/1888146.html
https://forum.guns.ru/forummessage/96/841819.html
Надо отметить, что СПП был, практически, полной копией "Zenit". Разница была только в нюансах.
Однако, Diana Mark IV имеет много отличий от исходного образца. О них я расскажу ниже.

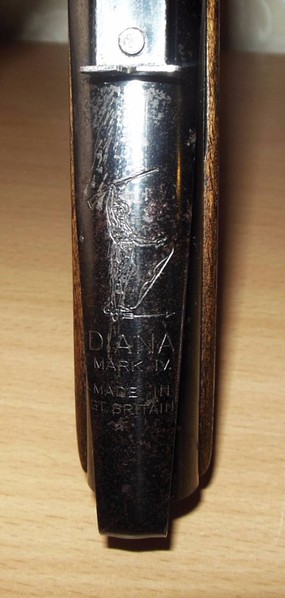

Итак, герой этого обзора, несмотря на немецкое происхождение марки Diana, выпущен в Великобритании. Отсюда, наверное, название его модели - Mark IV.

click for enlarge 610 X 1280 106.8 Kb

Мой экземпляр, судя по клейму на нижней части рукояти, изготовлен в январе 1961 года.

click for enlarge 1487 X 1280 210.8 Kb

click for enlarge 1481 X 1280 198.8 Kb

По предварительной информации, эта модель выпускалась с начала и до конца 60-х годов.

Мушка имеет треугольную форму и регулируется по горизонтали:

click for enlarge 1920 X 948 232.0 Kb

click for enlarge 1273 X 1280 179.0 Kb

click for enlarge 1920 X 1187 221.3 Kb

Целик не регулируется, а прорезь целика тоже треугольная:

click for enlarge 1676 X 1280 178.8 Kb

Более поздние экземпляры имели другие прицельные приспособления - мушку в намушнике замысловатой формы и регулируемый целик.

click for enlarge 800 X 600 100.5 Kb

click for enlarge 800 X 600 52.9 Kb

click for enlarge 800 X 600 47.6 Kb

click for enlarge 600 X 800 58.2 Kb

Кстати, позже, в конце 60-х - начале 70-х, там же - в Великобритании, выпускался уже его последователь - Milbro Mark IV (Milbro G4).

click for enlarge 800 X 600 96.2 Kb

click for enlarge 800 X 600 89.2 Kb

click for enlarge 600 X 800 47.4 Kb

Основные технические характеристики:

Калибр - 4,5 мм.
Принцип действия - пружинно-поршневая пневматика.
Ствол стальной. Без лейнера. Нарезов в канале ствола - 12.
Длина ствола - 117 мм.
Другие геометрические размеры:

click for enlarge 1920 X 1120 242.6 Kb

Спусковой крючок алюминиевый:

click for enlarge 1920 X 1144 261.1 Kb

Фиксатор рычаг взвода:

click for enlarge 1920 X 1201 223.4 Kb

Уплотнение перепуска - кожаное колечко в казённой части ствола:

click for enlarge 1920 X 1205 229.9 Kb

Канал ствола с 12-ю нарезами:

click for enlarge 1180 X 1280 80.8 Kb

ArmorumPeritus777
01-02-2018 23:55
Несколько фото рядом с прародителем - EM-GE "Zenit".

click for enlarge 1319 X 1280 215.9 Kb

click for enlarge 1319 X 1280 216.0 Kb

click for enlarge 1350 X 1280 194.1 Kb

click for enlarge 1302 X 1280 218.8 Kb

К сожалению, у представленного на этих фото пистолета EM-GE "Zenit" имеются потери внешнего вида в виде сломанной скобы спускового крючка. Но именно такой экземпляр у меня имеется в настоящее время.

ArmorumPeritus777
02-02-2018 20:20
quote:
Originally posted by ArmorumPeritus777:

Однако, Diana Mark IV имеет много отличий от исходного образца. О них я расскажу ниже.


Теперь об отличиях.

О рукоятках не говорю - здесь всё очевидно.

Мушки имеют абсолютно разную конструкцию.
У Зенита она регулируется и по вертикали и по горизонтали, что и обеспечивает полную регулировку для пристрелки пистолета.
У Дианы регулировка возможна только по горизонтали при помощи мушки.

Ствол у Зенита имеет длину 124 мм, у Дианы - 117 мм.
Наружный диаметр ствола Зенита - 12 мм, у Дианы - 13 мм.
У представленного в этой теме Зенита канал ствола гладкий.

Рычаг взведения у Зенита короткий и фиксируется в закрытом положении сочетанием "паз/выступ" на ложементе ствола и рычаге соответственно.

click for enlarge 1920 X 886 209.4 Kb

click for enlarge 1920 X 935 181.4 Kb

У Дианы рычаг взведения длинный и фиксируется сочетанием "выступ/упругий изгиб" на задней пробке компрессора и рычаге соответственно.

click for enlarge 1756 X 1280 224.8 Kb

click for enlarge 1610 X 1280 235.5 Kb

Диана имеет под стволом пластинчатую пружину, при помощи которой, ствол поднимается вверх при открытии рычага взведения.

Длина компрессора от перепуска до края задней пробки у Зенита 154 мм, у Дианы - 145 мм.

У Зенита спусковой крючок из стали, у Дианы из алюминия.

Stef
02-02-2018 20:47
Интересная Дианка - спасибо за обзор!
ArmorumPeritus777
03-02-2018 13:55
quote:
Originally posted by Stef:

Интересная Дианка - спасибо за обзор!


Спасибо на добром слове, Константин!
