Газовые пружины (ГП) дайджест: информация, мастера, продавцы

Галереи:  B50,  CZ200,  Cr1377,  T4,  T4 конкурс
Источник : Пиф-ПафыЧ - ВП9
Страницы:  [1]  2  3  4  5  6  7  8
Serj777
1-11-2011 01:10
Как то, в очередной раз попав в тему с Петрухиным Пиф-Паф`ом, задумался, не сделать ли себе такое чудо.

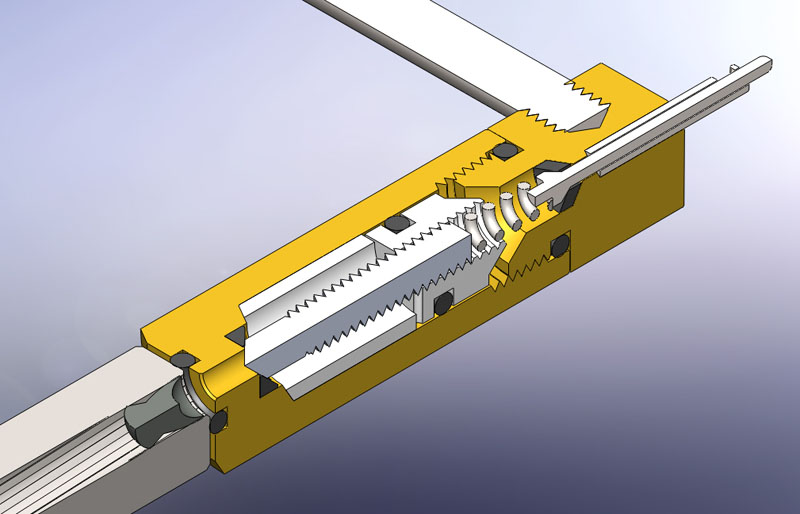

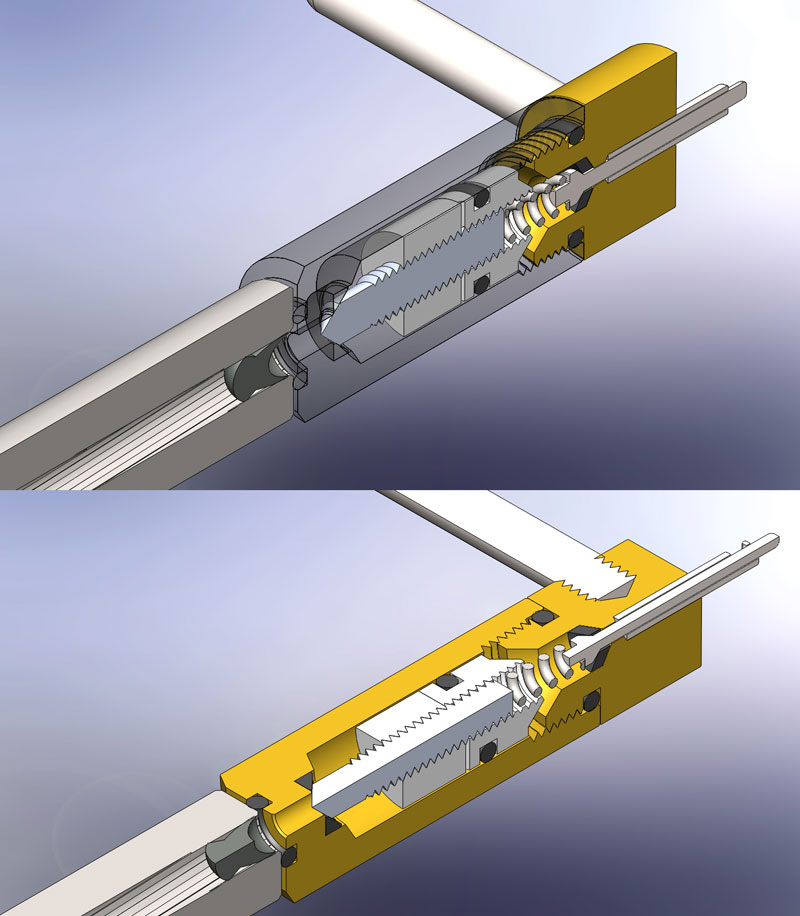

Нарисовался у меня такой Пиф-Паф затвор =))


В пробке поверхность после разверки, а под нее шток БК по месту отполировать. Чтоб входили в друг друга с микронным зазором.

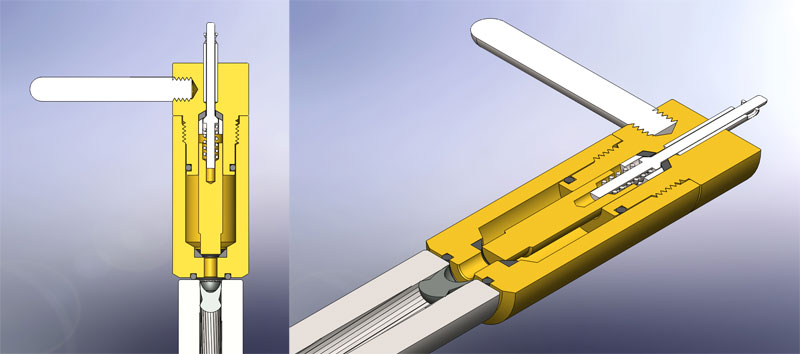

Затвор идет сюда

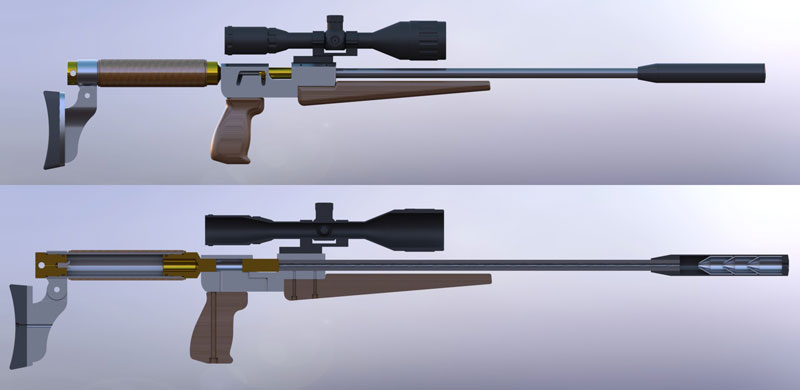

И получается примерно(не все прорисовано) это чудо.
По предварительным прикидкам, центр тяжести чуть дальше спускового крючка.



Такой вопрос: Пиф-Паф затвор такой конструкции работать будет? Или я себя перемудрил?

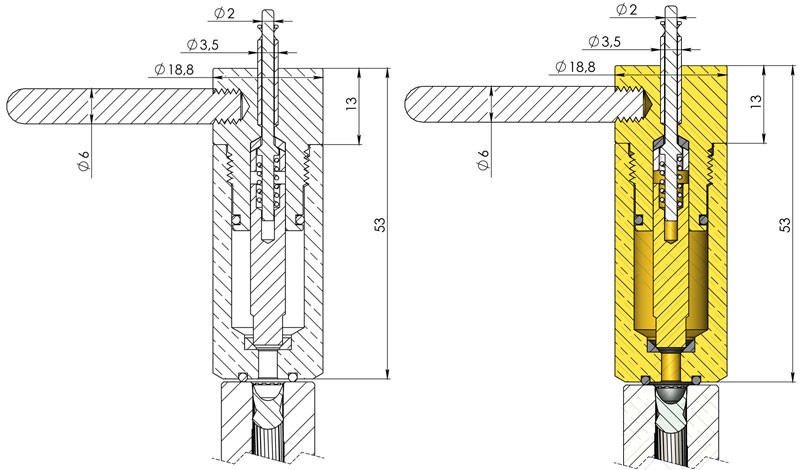

============== ver. 2.0 ===============

Подпитки не было и нет.

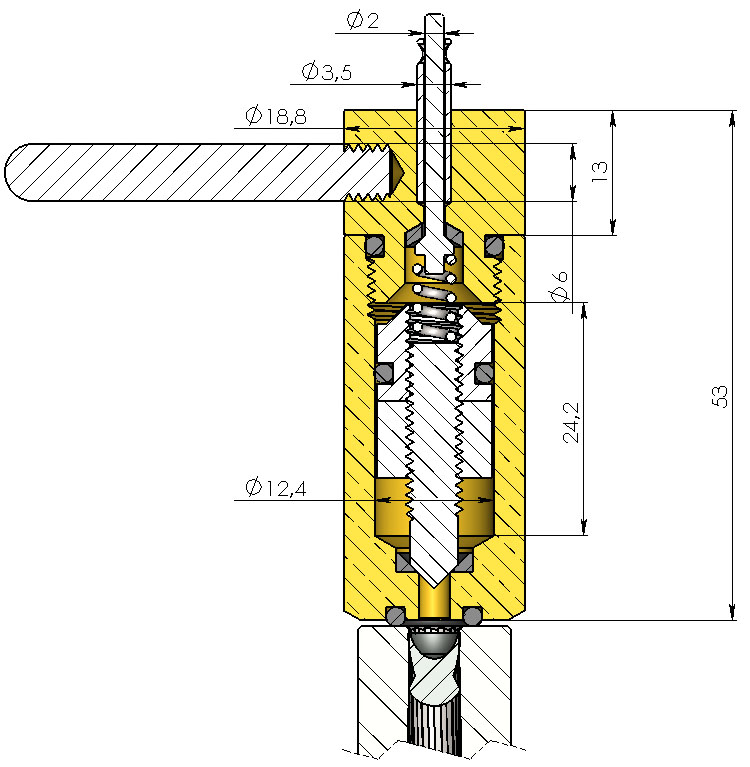

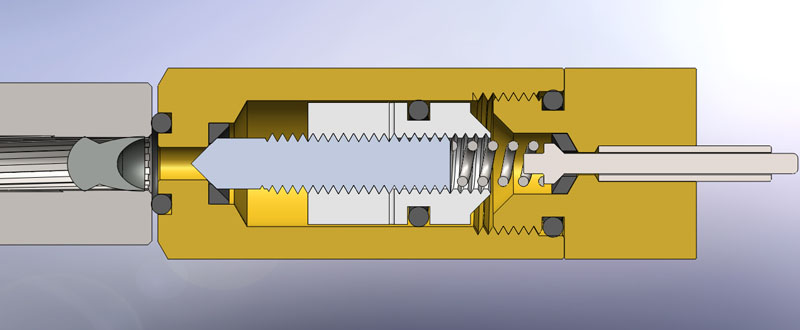

Шток из дюралюма запирает Паф по диаметру 5мм, а откат в сторону Пиф диаметром 12,4мм. На шток наворачиваются капролоновые кольца. Левое душит объем и подбирается при настройке. Правое с уплотнительным кольцом ограничитель хода.





Втулка душащая объем Пафа нужна для настройки выхлопа(расхода). Предполагаю что внешние втулки могут использоваться от новых до старых.

Arch
1-11-2011 01:55
Как воздух в камеру подавать будешь?
Serj777
1-11-2011 02:38
quote:
Originally posted by Arch:
Как воздух в камеру подавать будешь?

Думаю что так же как и Петрухи. Через Пиф, при отводе затвора назад, произойдет взвод курка и заправка с резика.

button
1-11-2011 09:56
наш ответ кондору?
Arch
1-11-2011 10:15
quote:
Originally posted by Serj777:

Через Пиф, при отводе затвора назад, произойдет взвод курка и



на затвор начнет давить килограмм 10-15
P_L_Z
1-11-2011 11:15
подпишусь
братушка
1-11-2011 11:26
Не будет работать, или будет работать плохо.
Щас ссылочку поищу.
Arch
1-11-2011 11:33
Ну зачем вот так, в лоб? К мысли о вреде гламура и неверных диаметрах надо подводить плавно.. (
братушка
1-11-2011 11:41
Угу. Именно о неверных диаметрах и как их именно в данном конструктиве сделать правильными и возможно ли ето вообще.
Вот:
http://forum.guns.ru/forummessage/30/859493.html
Serj777
1-11-2011 13:45
quote:
Originally posted by Arch:

на затвор начнет давить килограмм 10-15

Там по диаметру 3,5мм при:
60 атм должно давить 0,57726765 кг
120 атм должно давить 1,1545353 кг
В коробке косой паз, он уменьшит усилия.

Петруха просто с руки тянул, писал что усилие примерно в 5 кг.


quote:
Originally posted by братушка:
Угу. Именно о неверных диаметрах и как их именно в данном конструктиве сделать правильными и возможно ли ето вообще.
Вот:
http://forum.guns.ru/forummessage/30/859493.html

Спасибо.

Serj777
1-11-2011 13:47
quote:
Originally posted by qwertyui:
А у Демьяна не аналогичная конструкция была?

Не видел. Сылка есть?

Arch
1-11-2011 13:51
quote:
Originally posted by Serj777:

Там по диаметру 3,5мм при:
60 атм должно давить 0,57726765 кг
120 атм должно давить 1,1545353 кг



а.. если остальное так же считать будешь, то точно работать не будет )
shell_007
1-11-2011 14:21
я так понимаю это будет курковка с редуктором?
послежу
Avizenna
1-11-2011 14:47
quote:
Originally posted by Arch:

а.. если остальное так же считать будешь, то точно работать не будет )

+1000%

DarkWizard
1-11-2011 14:52
quote:
Originally posted by Serj777:

Не видел. Сылка есть?



Искать: "Демьян Т3"
Но информации по ней мало в сети осталось после кончины аиртюнинга.
http://forum.guns.ru/forummessage/30/440998.html
bolivar
1-11-2011 15:39
quote:
Originally posted by Serj777:

Не видел. Сылка есть?



картинки выдранные из недр ганзы ещё при царе Горохе...
click for enlarge 627 X 426 56,3 Kb picture
click for enlarge 1920 X 1262 327,5 Kb picture
click for enlarge 800 X 600 79,8 Kb picture

VZ813
1-11-2011 18:55
Вот тут обсуждали зарядку патрона/затвора http://forum.guns.ru/forummessage/24/759580-5.html
В плане разнообразия конструкций интересно, но уд. расход в таком варианте около 20см3/дж. Воздуха не жалко ?
Vadim Nord
1-11-2011 19:12
quote:
Originally posted by VZ813:

уд. расход в таком варианте около 20см3/дж.


Не пойдёт!!
val
1-11-2011 19:46
quote:
Originally posted by qwertyui:

А у Демьяна не аналогичная конструкция была?



Похожая, да и то только в части подачи воздуха.
quote:
картинки выдранные из недр ганзы ещё при царе Горохе...
click for enlarge 627 X 426 56,3 Kb picture

И хде там Пиф?
Serj777
2-11-2011 00:32
quote:
Originally posted by VZ813:
В плане разнообразия конструкций интересно, но уд. расход в таком варианте около 20см3/дж. Воздуха не жалко ?

С чего 20ть то?

quote:
Originally posted by val:
И хде там Пиф?

Во во)).

quote:
Originally posted by Arch:
а.. если остальное так же считать будешь, то точно работать не будет )

Просвети плиз. Я в механике интуитивно разбираюсь, микроскопом гвозди...

Я просто площадь сечения умножил на давление. Не посчитал конечно начальное усилие на открытие клапана в резервуаре.

quote:
Originally posted by DarkWizard:
Искать: "Демьян Т3"

Только стыковка с резиком, и то у Т3 она ударная.
