Andi
31-07-2003 10:59
Хочу переделать насос в Кр2100. Длина 700мм, рабочий ход - 250мм, диаметр поршня 18мм.
Хотел вот спросить: толщины стенок цилиндра 1мм - нормально или нет - очень нужно так.
IV
02-08-2003 06:30
quote:
Originally posted by Andi:
Хочу переделать насос в Кр2100. Длина 700мм, рабочий ход - 250мм, диаметр поршня 18мм.
Хотел вот спросить: толщины стенок цилиндра 1мм - нормально или нет - очень нужно так.

По толщине стенок цилиндра - должно хватить, но в местах крепления осей, по моему, надо добавить, может разбить быстро.

IV
02-08-2003 06:33
to prockofev
Спасибо за интерес, Александр. По ИЖ-60МК изменений нету.
Пользуюсь тем что есть. Повторять ту же конструкцию с учетом
ошибок пока не интересно и времени нету. Сейчас с учетом
накопленного опыта изобретаю нечто более интересное,
напишу, когда получу результат.
Вообщем меня устраивает пока и то, что есть, проблем в
работе не наблюдается, Качаю обычно 3 раза, скорость чуть
больше 180, мне на 30м больше для тренировки не надо.
Настрел порядка 700 выстрелов. Фото смогу сделать только
через пару недель, цифровик уехал.
А вот с кучностью проблемы были. Причем дело не в
конструкции, а в качестве ствола. Когда дело дошло до
проверки на кучность получил на 10метрах разброс 5-6см !!!
На глаз внутри дефектов нету, но при осмотре при помощи
лупы на самом выходе обнаружил несколько глубоких раковин.
Пришлось срезать пару сантиметров и сделать фаску. При
осмотре там все равно что то есть, но гораздо меньше.
Дальше начались проблемы с прицелом. С простеньким
самодельным диоптром, при далеко не лучшей освещенности,
на 10метров удавалось с упора загнать 5 пуль в одну дырку.
Кстати стрелок из меня не важный. С оптикой на 10м - 20мм,
на 30м - тоже 20мм. Т.е. конкретно столкнулся с явлением
паралакса. Обычный прицел, начинает нормально работать
гдето с 30 метров и дальше, но у меня нету условий для
более дальней проверки.
Считаю, что такая схема может дать ту меткость, которая
определяется только качеством ствола и стрелка. После МК
отдача обычной ИЖ-60 воспринимается как нечто страшное.
Да, по пулям, Шмели и ДЦ у нас не водятся, только турецкое
всякое, Скарабеи и Луманы, последним и отдаю предпочтение.
prockofev
07-08-2003 12:12
спасибо за ответ, когда появится возможность сделать фотки, то можешь скинуть их на мыло, замеряй пожалуйста скорость с турецким орнеком они вроде 0.53гр весят(сам взвешивал)

с уважением александр

Vajey
20-08-2003 01:44
Уважаемый IV, опишите пожалуйста как происходит непосредственно накачка воздуха в воздухонакопитель.Если можно с чертежем.Очень интересует как устроен ентот механизм, как подсоединён рычаг взведения. У меня есть знакомый , который по этой конфе делает МК и ему очень надо схему етих узлов,если не трудно напишите. Спасибо.
IV
20-08-2003 09:33

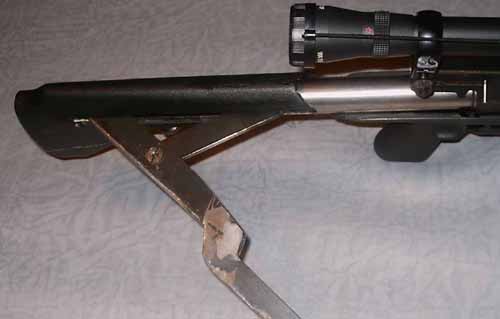

Рычаг взведения сложностей не вызывает, особенно если есть
возможность аргонной сварки. По толщине металла информацию
я давал, по форме - даю фото. Оси рычага и задника поршня в
моем случае 8мм диаметра из каленой стали (хвост развертки),
т.к. предполагается возможность разборки то законтрены при
помощи винтов М4. Ось рычага обязательно сдвинута относительно
оси трубы насоса на 2-4мм, чтобы рычаг проходил мертвую точку
и стопорился в закрытом состоянии. Самая хитрая деталь тут -
это шарнир соединяющий рычаг взведения с промежуточным рычагом.
На промышленных МК он неразборный. Но для ремонта настройки
и профилактики разбирать приходится постоянно. Поэтому сделал
то, что с фото должно быть понятно - гайка с конусной головкой
и винт М6 тоже с конусной головкой стягивают между собой
стенки рычага и зажимают между ними кольцо, которое и является
осью вращения.
А вообще по какой схеме собираете МК?
Тут могут быть варианты. Еще хочу предупредить , что такая, как
у меня, схема выпускного клапана работает относительно медленно.
Об этом я задумался сделав еще одну конструкцию и получив
очень похожий результат. Переделав СМ (облегчил движущиеся
детали), я получил в новом варианте прирост с 22 до 28 дж,
думаю, можно и больше сделать. Если ИЖ переделать, то наверное
тоже мощи добавить можно будет, но этим может зимой займусь.
Если что недообъяснил спрашивай постараюсь ответить.
Vajey
28-09-2003 02:23
Спасибо за информацию. Насчет медленного выпуска, то есть получается что удар втулки взвода
14 о заглушку 17 происходит раньше чем пуля покинет ствол? Еще. Каким образом Вы увеличили мощность
до 28 Дж (!)? Да, Хотелось бы увидеть Ваш винтарь полностью со всех сторон.
[WC]Killer
13-09-2004 14:37
Я не пойму зачем такой сложный выпускной клапан с ударником для мультикомпрессионки. Я вот придумал.
Юзер давит на курок и шток пихает шарик. Диам шара милиметров 3-6 и штока тоже, дабы можно было пальцем продавить давление в накопителе. Затем давление в накопителе и за клапаном выравнивается и юзер без усилий жмет дапльше, теперь уже отодвигая весь поршень клапана. Прошу не называть всякими словами потому что я первый раз взялся за ету тему
http://www.combatsoft.web1000.com/SPUCK1.jpg
ЕЖИК
13-09-2004 18:52
Посмотри внимательнее на схему- ну и где ударник??? Единственное, что тут можно проявив фантазию принять за ударник- это шток выпускного клапана.

[WC]Killer
13-09-2004 19:49
Дошло. Я попутался
ЕЖИК
13-09-2004 19:59
:-)
IV
13-09-2004 22:11
Кстати, шарик у меня в одном из вариантов присуствует, вместо той втулки, которую стопорит шептало. Получается значительно легче, и соответственно большая энергетика.
[WC]Killer
14-09-2004 11:32
А кто из Казани есть? Может мне всеж легче денег дать чем самому парицца. Ну или частично - я человек бедный
blackbird
16-09-2004 17:25
Хорошо сделал!
Молодец!
Особенно порадовало количество качков для накачки
Может тоже приколюсь, ежом заняться!
SKS45
05-10-2004 14:36
2IV
никак не могу решить как закрепить трубку насоса с навинчивающейся пробкой в ШТАТНОМ цилиндре иж-60 /чтоб бэкап можно было сделать . (ф25-цилиндр, ф21-трубка насоса, под стенку пробки остается 1,5мм)И нужны ли уплотнительные колечки - между пробкой и цилиндром,может герметик подойдет? а то под канавки для колечек и места то не остается..
IV
05-10-2004 21:57
А можно схемку, хоть простую, для наглядности, а то мы можем говорить о разных вещах, причем иногда это может продолжаться довольно долго.
ЕЖИК
06-10-2004 11:39
IV, пробовал общаться с тобой в личке, но не понял как вставлять картинки, поэтому дублирую здесь. Меня интересует твое мнение по поводу работоспособности схем мультипликатора приведенных ниже:
click for enlarge
click for enlarge
SKS45
06-10-2004 13:52
2IV
Заморочка у меня с креплением - в продольной оси шток клапана ходит по твоей схеме,
а мне как-то надо к осн. цилиндру Иж это все прикрепить - не сверлить же сквозное отв. под шпильку? А если два болта с обоих сторон и резьба не насквозь - будет ли утечка давления? заранее сенкс.
click for enlarge
IV
07-10-2004 07:56
2 SKS45
Думаю, что в данной схеме резиновые кольца действительно не станут,
герметик - нету гарантий что он равномерно ляжет и все закроет. Раз,
это все в сборе, при закрученной пробке, прийдется сверлить (отверстие
перепуска), то лучший вариант - рассверлить перепускное отверстие на
толщину пробки и резьбы, чтобы стала уплотняющая резинка, получается
такая же резинка как и на моей схеме уплотняющая только перепуск.
Кстати, резиновое колечко у меня там не прижилось, после того, как
его несколько раз выплюнуло через ствол, я поставил полиуритан.
Насчет крепления к цилиндру ИЖа - если уже раз просверлили, то можно
еще пару дырок сделать - использовать для крепления пару винтов, через
отверстия оси заглушки. Винты можно ставить М5, усилие на них
небольшое, т.к. основную нагрузку держит пробка обозначенная на рисунке
оранжевым цветом, а винтики чисто для фиксации положения. Сверлить
можно и до штока, абы не мешало. Утечки по резьбе при выстреле будут
минимальные, и герметик тут уместен - сведет утечки на ноль.
Единственное - скручивать пробку после сверления тяжело будет. И еще
накопительная камера нарисована сплошной наверное для упрощения,
на самом деле она скорее всего разъемная, и по разъему должно стоять
колечко уплотнительное.

2 ЕЖИК
Если я правильно понял, под мультипликатором понимается то устройство,
о котором рассказывал Валентин в своей теме про МК с мультипликатором.
Собственно он представляет собой накопитель увеличенного объема,
цилиндр, с торцом-поршнем. Этот поршень после заполнения накопителя
позволяет дожать газ до нужного давления при помощи системы рычагов.
По первой схеме - так и должно быть, вот только зачем шток уплотнять?
По второй тот же вопрос. Самое противное, как мне кажется, там будет
с подбором материала уплотняющего кольца. Это колечко должно держать
дикое давление.
Я тебе свой адрес сброшу по СЛС, для общения.

SKS45
07-10-2004 12:33
2 IV
Большое спасибо! примерно так и предполагал по креплению, но сомнения, сомнения...
Но как вставить переходную трубку из накопителя в ствол- чтоб один край в накопителе - а другой в цилиндре коробки - не представляю.
А схемка накопителя действительно упрощена, т.к. до конца не просчитана - нет пока нужных колечек резиновых.
А вот по впускному клапану-какой будет легче в изготовлении-как у вас или как у Олега2100?
И стоит ли играться внутренним объемом накопителя (2,5см3 - 4см3)-как это на практике может сказаться? С Олеговой конструкцией легче изменять внутренний объем накопителя (меняя толщину пробки клапана).И еще-стенка накопителя в 1,5мм из латуни - выдержит ли? Заране спасибо за все ваши ответы. Сергей.
