schta
25-08-2010 14:48
доброго дня аирганнеры.
Решился наконец выложить свое творенье на обозрение и обсуждение. Это моя третья ложа для мурки и думаю что не последняя, потому как хочу сделать складывающуюся, чтобы в обычную простую сумку влезала для транспортировки.

Буду раз услышать и советы и замечания и критику, поскольку думаю что ваши мысли мне еще ой как пригодятся

1) для начала поглядите на второе пришествие мурки в новеньком деревянном ложе (приклад был сделан из сосновой доски "пятидесятки", за неимением нормального доступа к более серьезному материалу). В основном целью этой моей работы была отработка навыков изготовления и использования приклада. Прицел стоит зенит (х4). на прицеле марлевая "накидка", ствол забинтован. с корпуса накидка снята для фото.

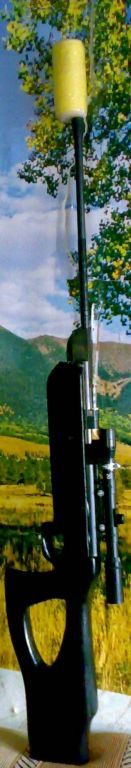

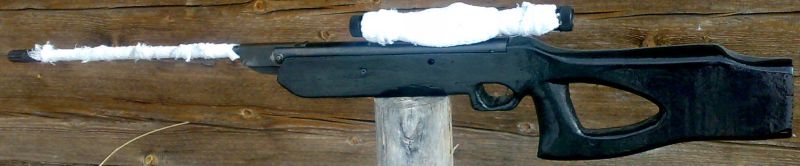

2) это "Демисезонный вариант" с деревянным модератором и уже сломанным прицелом, который в конце-концов пришлось отдать сыну в игрушки

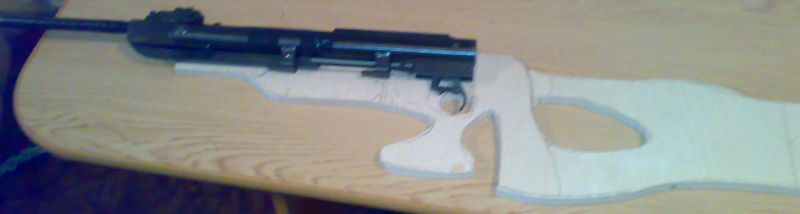

3) собственно отсюда началось изготовления новой ложи "Мурка v 3.0.0 beta"
Были куплены два обрезка фанеры 12мм и два обрезка фанеры 8 мм. Две 12милиметровые фанеры идут посередине будущей ложи а 8миллиметровые - по бокам. так удобней на мой взгляд

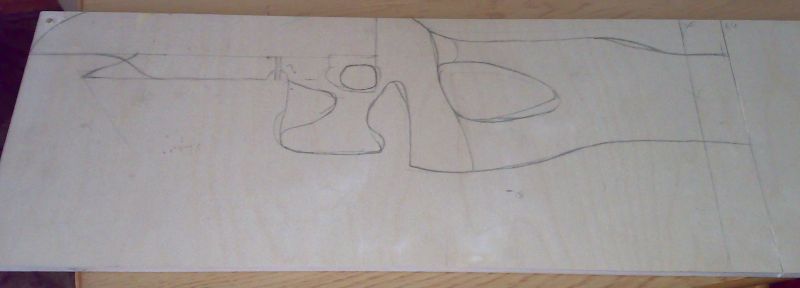

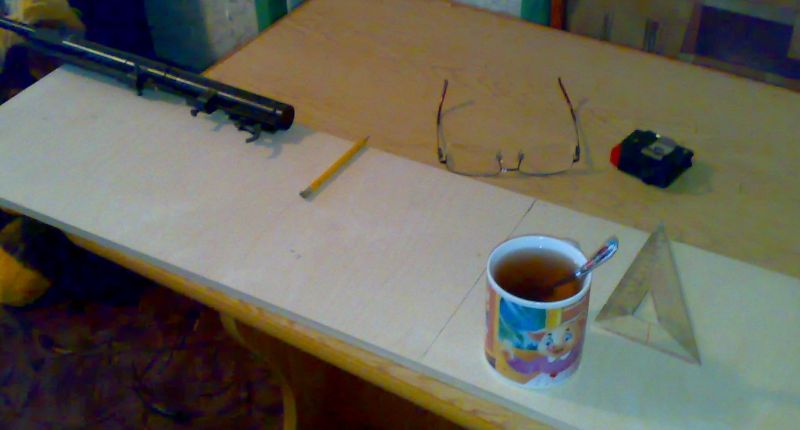

4) Абрис будущего приклада. просто от руки карандашом. ничего сложного

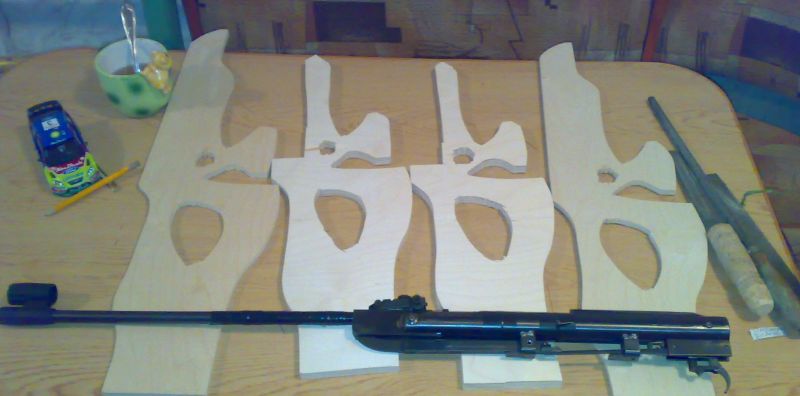

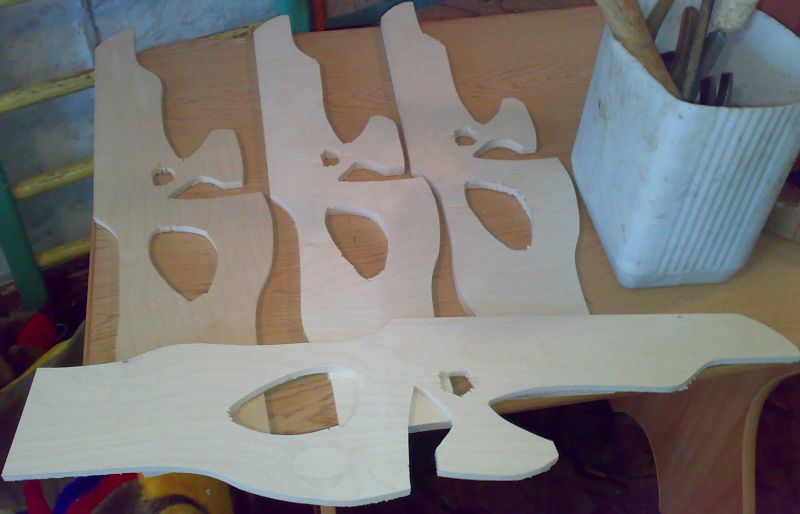

5) выпилил 4 одинаковых (примерно конечно, как уж получилось) трафарета. тоже просто.

6) Разметка внутреннего трафарета. сделал чуть чуть поглубже.

7) вот собственно что получилось.

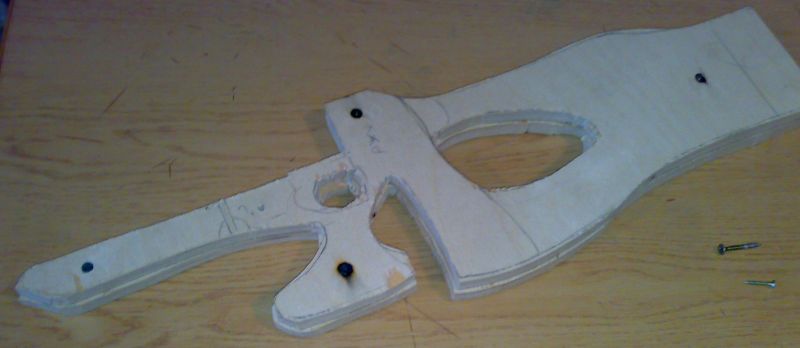

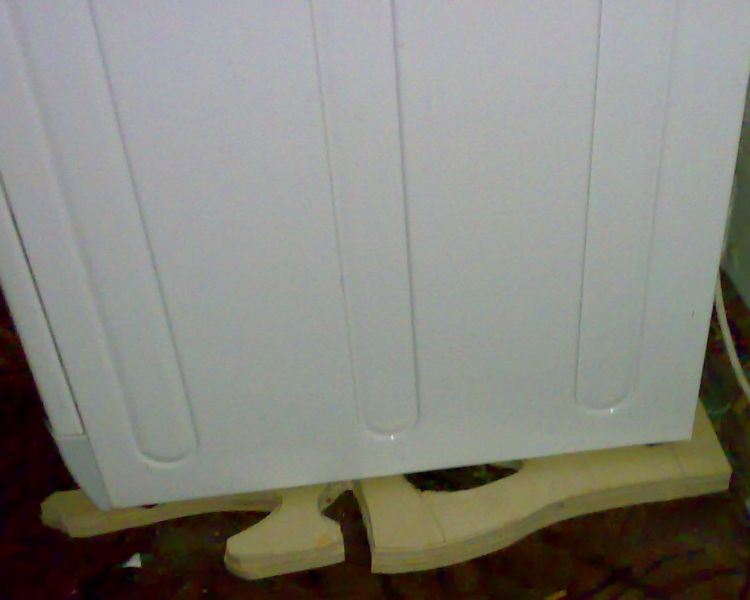

8) Склеил ПВХ и прихватил саморезами. Фанера на проверку оказалась кривая, пришлось усилить действие саморезов стиральной машиной.

9) Обточил шляпки саморезов на наждаке. конечно надо было просверлить углубления под шляпки, но хорошая мысля приходит опосля. при попытке отвернуть один саморез - просто сломалась шляпка.

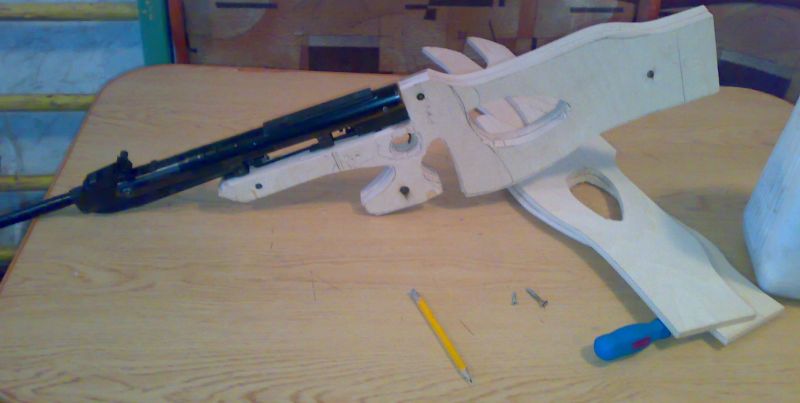

10) примерно так выглядят внутренние пластины и расположение в них корпуса винтовки

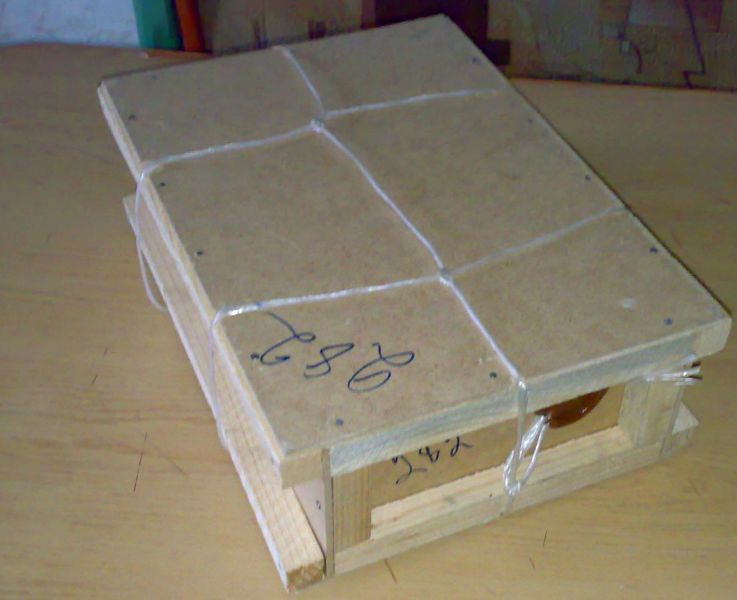

11) к этому времени пришел заказанный по почте ВОМЗовский Пилад (х4) с прицельной сеткой типа "парабола". коробочка вроде надежная. я очень доволен их способом работы и нашими почтальонами. вышло дешевле чем покупать в наших охотничьих магазинах

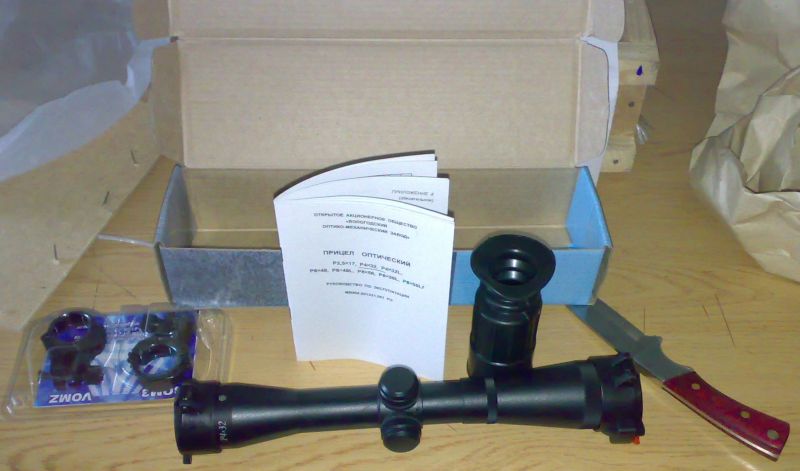

12) собственно Пилад "из коробки", как у некоторых из вас, ребята Хочу отметить нормальное качества для такой смешной цены . я доволен.

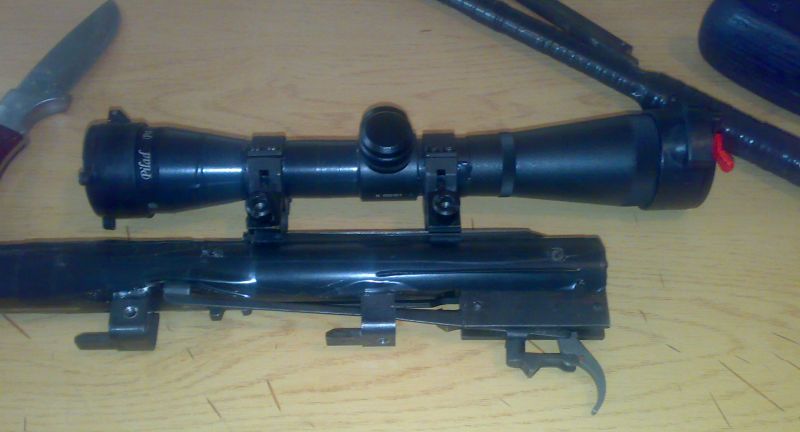

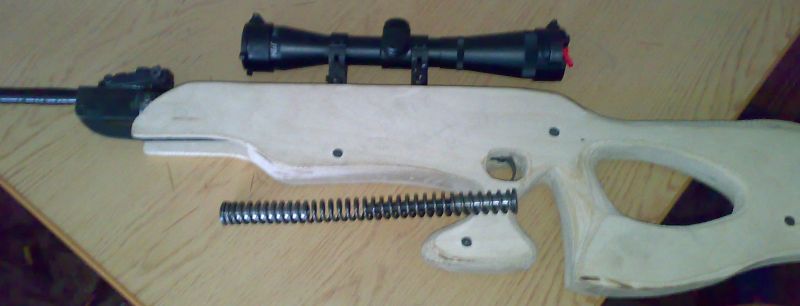

13) Прицел одет, но не закреплен и не пристрелян, потому что в городе я не стреляю а в деревню пока еще не ездил. Кроме того пришли заказанные в "Вороне" утяжелитель+направляющая" и "Расточенный задник". Скажу честно, парни, качество из рук вон плохое. Ладно, у меня руки не из плеч растут, но я смог с помощью напильника известной матери выправить ситуацию. Как пожелание изготовителям - отнестись посерьезней к качеству деталей а продавцам предупреждать о состоянии деталей. Для людей ведь делаете.

14) Ввиду низкого качества задника не спускался курок, мешал преходранитель. попытки подточить его к успеху не привели, пришлось отрезать "кочергу" предохранителя, которая не давала спуску курка собственно спускаться. кроме того мне пришлось загнуть выдающююся вперед деталь этого предохранителя, чтобы она не мешала, все равно от нее толку уже нет, зато появилась возможность спокойно присоединять ствол винтовки не снимая ложе.

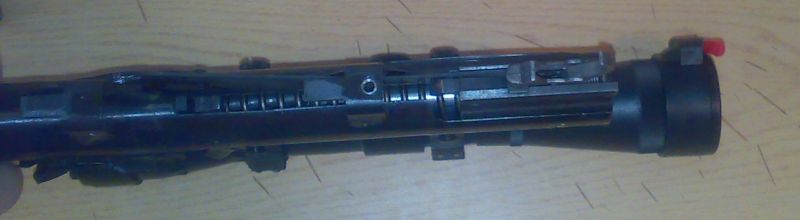

15) Здесь показан "клин" случающийся при перекосе утяжелителя и направляющей. Утяжелитель в невзведенном состоянии находится вне направляющей и при взведении он должен попасть в нее
своей задней частью. Я называю это соединение по принципу "папа+мама". Но бывает (и часто) что "окосевший папа" тычется "маме в пупок" и у них в любви разлад и мне винтовку не взвести. приходится снимать ложе и помогать "папе" попасть в "маму". Кроме того на этой фотке видно насколько загнута "нога" предохранителя.

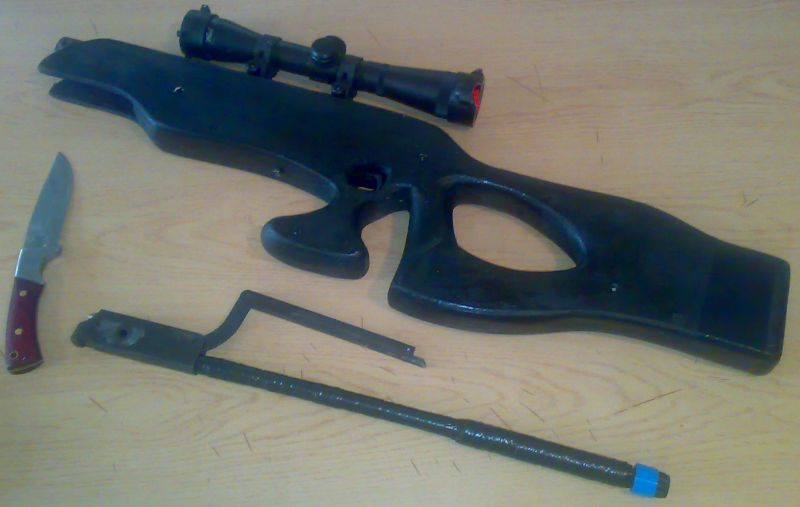

16) Собственно "мобильный" вариант готовой винтовки. отсоединен ствол, который за минуту можно спокойно поставить на место и винтовка готова. Кроме того здесь видно что ствол обмотан изолентой. Я это сделал по нескольким причинам (как мне кажется верным , хотя...). Изолента предохраняет ствол от сырости - я так полагаю. Кроме того видно, что ближе к дульному срезу уплотнение. Там я намотал аккуратно медяйной проволоки от якоря мощного, но почившего электродвигателя. Дело в том, что при пристрелке прицела выяснилось что ввиду отдачи от удара поршня ствол прыгает вниз и достаточно сильно. пуля уходила на 20 тысячных вниз на дистанции примерно 23 метра. После "утяжеления" таким вот образом пуля уходит примерно на 4 тысячных на той же дистанции. при стрельбе с упора ствол прыгает вверх (отталкивается от упора наверно) и пуля идет выше на 5 тысячных. Плохо конечно, но всеже терпимо. буду вести думу и работу в этом направлении.

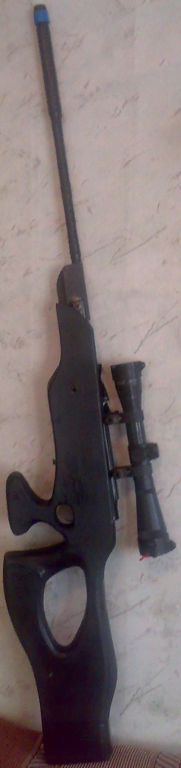

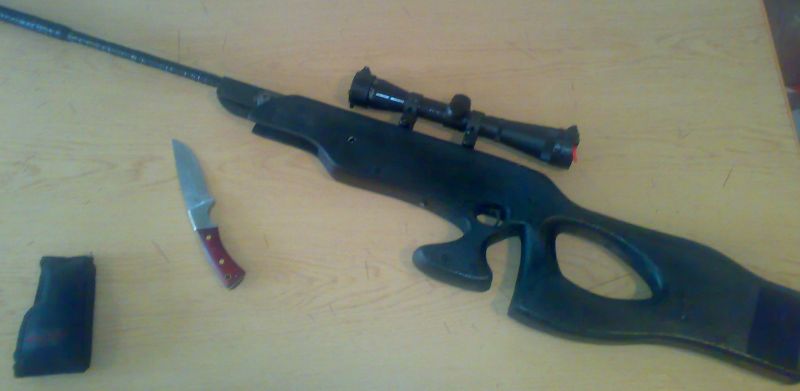

17) Собственно винтовка с собранном состоянии и готова к стрельбе. Не делал антабки и ремень потому что ложе буду делать новое, это меня не устраивает. А создал тему и выложил фото для того чтобы узнать ваши мысли по поводу всего этого.

Большой выбор пневматики
Сигнальный револьвер Power Alarm 22 Long Blanc 5,6 мм
Кобура поясная для M92, G17/18, STI, CZ, Steyr, BERSA черная. (11963)
Радиостанция Vector VT-44 H VHF

sergey.k
25-08-2010 15:07
приклад маловат как мне кажется

первый раз вижу что бы железо так глубоко сиднло в дереве какой в этом резон

schta
25-08-2010 15:13
потерял одну фотку (N4) - вот она

------------------
играют мальчики в войнушку

nutop
25-08-2010 15:19
quote:
schta
, Без обид, т.к. ИМХО:
-гребень приклада слишком низок, придется упираться подбородком а не щекой, чтобы дотянуться до ОП - лечится изготовлением накладки
- пистолетная рукоять не удобна на практике, желательно увеличить наклон
- грибок под СК красив, но бесполезен в этом месте. Его надо выносить вперед см.10-15. С таким грибком, с утяж-надульником и ОП винтовка будет клевать вниз и к затыльнику придется делать крюк
P.S. черная изолента на стволе вышла из моды лет 10 назад - зато отличное средство для ускоренного покрытия ствола ржавыми пятнами

schta
25-08-2010 15:19
quote:
Originally posted by sergey.k:

приклад маловат как мне кажется



Я сам по себе не высокий, мне вроде как раз.

quote:
Originally posted by sergey.k:

первый раз вижу что бы железо так глубоко сидело в дереве какой в этом резон



Просто хотел поэкспериментировать в дальнейшем, и может даже поэкспериментирую

------------------
играют мальчики в войнушку

schta
25-08-2010 15:28
quote:
Originally posted by nutop:

Без обид



Без проблем, друг . я для этого тему и создал. хочу узнать ваше мнение.

quote:
Originally posted by nutop:

-гребень приклада слишком низок, придется упираться подбородком а не щекой, чтобы дотянуться до ОП - лечится изготовлением накладки



Да, я знаю, я доделаю со временем


quote:
Originally posted by nutop:

- пистолетная рукоять не удобна на практике, желательно увеличить наклон



Я пробовал и так и так, пистолетная рукоять мне кажется удобнее. может потому что привык

quote:
Originally posted by nutop:

грибок под СК красив, но бесполезен в этом месте



Мне кажется удобнее. я специально таким сделал. Стрелять стоя - удобно, а у спора или с колена - то берусь за цевье. весовая центровка винтовки как раз на этом грибке (я не знаю как он называется). Фанера - тяжелая. Я не особо задумывался над балансом, но когда получилось - был рад в принципе дальнейшее увеличение массы ствола придется компенсировать увеличением массы приклада.

quote:
Originally posted by nutop:

черная изолента на стволе вышла из моды лет 10 назад - зато отличное средство для ускоренного покрытия ствола ржавыми пятнами



Я за модой не гонюсь и возможно безнадежно отстал, но я отматывал её, чтобы поглядеть как там ствол себя чувствует - вроде нормально.

sergey.k
25-08-2010 16:09
что ж тебе бы добыть хороший материал и продумать форму
(сам думаю где бы орех спилить - свой жалко )

выбрасывай изоленту..
на счет глубокой посадки

у тебя как на левом эскизе или как на правом?

click for enlarge 956 X 795 47,2 Kb picture

стоп конечно как на левом как же тогда железо вынимать

avic
26-08-2010 12:18
А ложе явно для стрельбы из стойки (биатлон типа)
На мой фкус тонкая и плоская, а так ничо
Согласен с nutop, про прямую рукоятку тока не знаю, не могу сказать, хотя своё следующее ложе замышляю именно с вертикальной пистолеткой.
Нет желания ствол укоротить? Баланс лучше будет и компактность

Abu Danil
26-08-2010 02:28
жесть...

Купить в интернет магазине с доставкой по всему миру

Брелоки

Подставки для ручек

Магниты

Шлёпанцы

vintarezzzz
26-08-2010 06:57
а по мойму это фигня какаято ! если и делать ложе так надо делать его красивым + удобным + только ииз ценных пород дерева я например подумываю сделать себе на мурло ложу из красного дерева "тис" и покрыть все это безцветным лаком.
конечно я понимаю стремление автора темы к прекрассному ложе сделанно будем оценивать : на мойц взгляд на этом ложе 1.обсалютно неудобная писталетная рукаять 2.для мурки он легковат 3.выглидит все это счастье как какаято клюшка ,мурло и так выглядит как клюшка а это ложе еще более усугубляет ситуацию так что ставлю сей поделке ( по другому назвать не могу) твердую четверку для первого раза все сделано аккуратно
schta
26-08-2010 08:38
quote:
Originally posted by sergey.k:

что ж тебе бы добыть хороший материал и продумать форму


В архангельске растет ель и сосна, орехов, дубов и ясеней и в помине небыло. Поэтому был вынужден пользовать фанеру

quote:
Originally posted by sergey.k:

выбрасывай изоленту..


Я вчера отмотал со стороны казны изоленты до половины ствола - нормально, только липко. Я носком натер все это дело и обратно замотал. Парни, расскажите по подробней почему и как под изолентой начинает ржаветь ствол?


quote:
Originally posted by sergey.k:

стоп конечно как на левом как же тогда железо вынимать



Да, ты прав

quote:
Originally posted by avic:

А ложе явно для стрельбы из стойки (биатлон типа)


+ с колена, если не сильно грязно под ногами


quote:
Originally posted by avic:

хотя своё следующее ложе замышляю именно с вертикальной пистолеткой.


Думаю, мне надо тоже подумать над этим


quote:
Originally posted by avic:

Нет желания ствол укоротить? Баланс лучше будет и компактность


Ввиду рук не из плеч, я боюсь за фаску дульного среза, как бы не изпоганить все. компактность хочу достичь в следующих реинкарнациях со складывающимся прикладом. ствол и сейчас легкосъемный


quote:
Originally posted by vintarezzzz:

если и делать ложе так надо делать его красивым + удобным + только ииз ценных пород дерева



В этом вопросе я поддерживаю только удобность

quote:
Originally posted by vintarezzzz:

АбсОлютно неудобная пистОлетная рукОять


Я наверно привык уже, мне удобно.

quote:
Originally posted by vintarezzzz:

для мурки он легковат



вроде нормально весит

quote:
Originally posted by vintarezzzz:

выглидит все это счастье как какаято клюшка ,мурло и так выглядит как клюшка а это ложе еще более усугубляет ситуацию



эстетика меня не интересует. мне важна эффективность

quote:
Originally posted by vintarezzzz:

для первого раза все сделано аккуратно



, это третья. первую мне стыдно выкладывать, да и прожила она не долго

sergey.k
26-08-2010 13:10
ствол должен быть сухим его не прячут в пакеты и изоленты
он должен быть в сухом месте

если попадет под дождь протираем слегка маслом

и не надо придумывать изоленту

подробно процесс ржавения под изолентой расписать не могу ног пологаю что риск есть

schta
26-08-2010 13:35
а если ствол выкрасить краской? Нагревания то не происходит как в огнестреле
sergey.k
26-08-2010 14:41
а зачем его красить.. хотя кому что нравится..
я на ствол одел кожух утолщающий до 16 мм из трубы покрытой матовым хромом

http://forum.guns.ru/forummessage/24/669401.html

sergey.k
26-08-2010 14:42
а зачем его красить.. хотя кому что нравится..
я на ствол одел кожух утолщающий до 16 мм из трубы покрытой матовым хромом

http://forum.guns.ru/forummessage/24/669401.html

vintarezzzz
03-09-2010 07:58
"эстетика меня не интересует. мне важна эффективность"

если вас не интересует вопрос эстетики то какие цели вы преследовали и с какой целью вы изготавливали сей буратинный аппарат?
